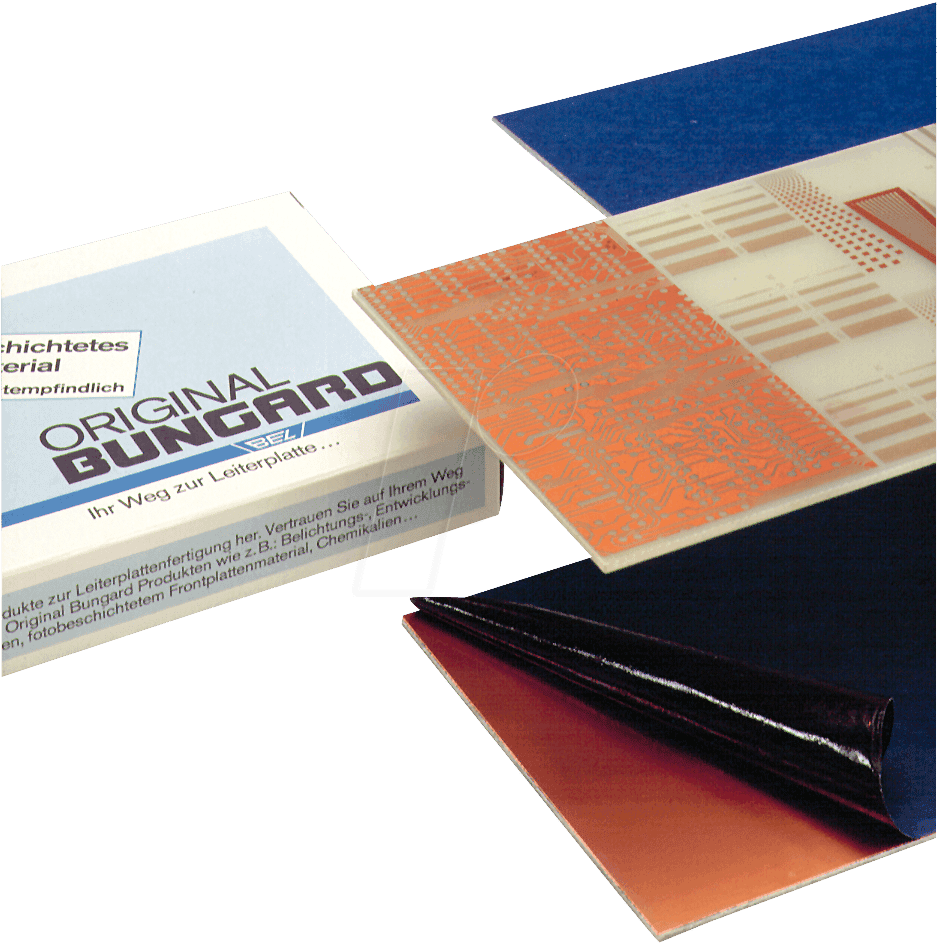

Präzision für Ihre Elektronikentwicklung: BEL 75X100-2 Fotoplatine
Für Ingenieure, Hobbyelektroniker und Prototypenentwickler, die höchste Zuverlässigkeit und Flexibilität bei der Realisierung komplexer Schaltungen benötigen, stellt die BEL 75X100-2 Fotoplatine die ideale Grundlage dar. Diese beidseitig kaschierte Leiterplatte ermöglicht die effiziente und fehlerfreie Umsetzung anspruchsvoller Designs, indem sie eine robuste und präzise Basis für die Bestückung mit elektronischen Bauteilen bietet.
Optimale Basis für anspruchsvolle Schaltungsdesigns
Die BEL 75X100-2 Fotoplatine hebt sich durch ihre zweiseitige Kaschierung und die hochwertigen Spezifikationen von Standardlösungen ab. Dies ermöglicht die Verdrahtung auf beiden Seiten der Platine, was die Bauteildichte erhöht und die Leitungslängen verkürzt. Mit einer Dicke von 1,5 mm und einer Kupferauflage von 35 µm (entspricht 1 oz/sqft) bietet sie die notwendige mechanische Stabilität und Strombelastbarkeit für eine breite Palette von Anwendungen. Die Fotoplatinen-Herstellung gewährleistet eine exakte Umsetzung Ihrer Schaltungslayouts, wodurch das Risiko von Fehlern während der Prototypenentwicklung minimiert wird.
Hervorragende Eigenschaften für professionelle Anwendungen
Die BEL 75X100-2 Fotoplatine ist konzipiert, um den Anforderungen moderner Elektronikentwicklung gerecht zu werden. Ihre sorgfältige Fertigung und die präzisen Abmessungen machen sie zu einer verlässlichen Komponente für Prototypen, Kleinserien und anspruchsvolle Projekte. Die zweiseitige Struktur eröffnet vielfältige Möglichkeiten für komplexe Schaltungsführungen, Dual-Layer-Designs und die Integration von Shielding-Elementen, was für Hochfrequenzanwendungen und leistungsstarke Systeme von entscheidender Bedeutung ist.
Vorteile der BEL 75X100-2 Fotoplatine
- Zweiseitige Verarbeitung: Ermöglicht komplexere Schaltungsdesigns und höhere Bauteildichte durch Nutzung beider Platinenseiten.
- Hohe Präzision: Fotoplatinen-Herstellung garantiert exakte Leiterbahnbreiten und Abstände nach Ihrem Design.
- Robuste Konstruktion: 1,5 mm Dicke bietet gute mechanische Stabilität für die Handhabung und Montage.
- Ausreichende Strombelastbarkeit: 35 µm Kupferauflage ist für die meisten Hobby- und professionellen Anwendungen geeignet.
- Vielseitige Anwendungsmöglichkeiten: Ideal für Prototypen, Ausbildungsprojekte, Kleinserien und als Basis für elektronische Schaltungen jeder Art.
- Optimierte Leiterbahnführung: Reduziert Signalwege und verbessert die elektrische Performance im Vergleich zu einseitigen Platinen.
- Vereinfachte Entflechtung: Ermöglicht eine effizientere Verlegung von Verbindungen, insbesondere bei dichten Schaltungen.
Detaillierte Spezifikationen der BEL 75X100-2
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | BEL 75X100-2 – Fotoplatine |
| Format | Zweiseitig kaschiert |
| Abmessungen (L x B) | 75 mm x 100 mm |
| Platinenstärke | 1,5 mm |
| Kupferauflage | 35 µm (1 oz/sqft) |
| Material | FR-4 (glasfaserverstärkter Epoxidharz-Verbundwerkstoff), die Standardbasis für Leiterplatten. Bietet ausgezeichnete elektrische Isoliereigenschaften und mechanische Festigkeit. |
| Oberflächenveredelung | Typischerweise HASL (Hot Air Solder Leveling) oder chemisch verzinnt, um Lötbarkeit zu gewährleisten und Oxidation zu verhindern. Diese Beschichtung schützt die Kupferbahnen und erleichtert das Anlöten von Bauteilen. |
| Lötstopplack | Die Platinen sind in der Regel mit einem Lötstopplack (oft grün) versehen. Dieser schützt die Kupferbahnen vor unbeabsichtigten Kurzschlüssen während des Lötens und vor Umwelteinflüssen. |
| Bohrungen | Die Platinen sind unbestückt und weisen keine vorgefertigten Bohrungen auf, was maximale Flexibilität beim Layout und der Bestückung erlaubt. Bohrungen werden gemäß dem spezifischen Schaltungslayout realisiert. |
| Anwendungsgebiete | Prototypenbau, Hobbyelektronik, Kleinserienfertigung, schulische und universitäre Ausbildung, Entwicklung von Messgeräten, Steuerungsmodulen, Audio- und Videotechnik. |
Häufig gestellte Fragen zu BEL 75X100-2 – Fotoplatine, zweiseitig, 75x100mm, 1,5mm, 35u
Was bedeutet „zweiseitig kaschiert“ bei einer Fotoplatine?
Zweiseitig kaschiert bedeutet, dass auf beiden Seiten der Platine eine Kupferschicht aufgebracht ist. Dies ermöglicht die Führung von Leiterbahnen auf beiden Oberflächen, was eine höhere Bauteildichte, kürzere Signalwege und eine flexiblere Schaltungsgestaltung erlaubt. Sie können Verbindungen auf der Oberseite und Unterseite der Platine legen und diese bei Bedarf durch Vias (verbindende Bohrlöcher) miteinander verknüpfen.
Für welche Art von Projekten ist diese Fotoplatine am besten geeignet?
Die BEL 75X100-2 Fotoplatine eignet sich hervorragend für eine Vielzahl von Projekten, darunter der Bau von Prototypen für Elektronikgeräte, die Entwicklung von Lernschaltungen für Bildungseinrichtungen, die Fertigung von Kleinserien für spezielle Anwendungen sowie für anspruchsvolle Hobbyprojekte, die eine präzise und zuverlässige Schaltungsbasis erfordern. Ihre zweiseitige Struktur macht sie ideal für Designs, die eine hohe Bauteildichte oder komplexe Verdrahtung benötigen.
Was ist der Vorteil der 35µm (1 oz) Kupferauflage?
Eine Kupferauflage von 35 µm (entspricht 1 oz pro Quadratfuß) ist der Standard für viele Elektronikanwendungen und bietet eine ausreichende Strombelastbarkeit für die meisten gängigen Bauteile und Schaltungen. Sie gewährleistet eine gute Leitfähigkeit und Wärmeableitung für den Betrieb von Transistoren, integrierten Schaltungen und Leistungskomponenten in einem typischen Rahmen.
Kann ich diese Platine selbst bearbeiten (bohren, fräsen)?
Ja, als unbestückte Fotoplatine ist die BEL 75X100-2 dazu konzipiert, von Ihnen selbst bearbeitet zu werden. Sie können die notwendigen Bohrungen für Bauteilanschlüsse und Vias gemäß Ihrem Schaltungslayout anbringen. Auch das Fräsen oder Schneiden auf exakte Formen ist bei diesem Material möglich, erfordert jedoch entsprechendes Werkzeug und Sorgfalt.
Welche Lötbarkeit kann ich von dieser Platine erwarten?
Die Platine ist für eine gute Lötbarkeit ausgelegt. Die Kupferbahnen sind in der Regel mit einer Oberflächenveredelung wie HASL (Heißluftverzinnung) oder chemischer Verzinnung geschützt. Diese Schichten verhindern eine Oxidation des Kupfers und erleichtern das Aufschmelzen des Lotes, was zu zuverlässigen Verbindungen führt.
Wie unterscheidet sich eine Fotoplatine von einer Universalplatine?
Eine Fotoplatine, wie die BEL 75X100-2, ist eine blanke Leiterplatte, auf die Sie Ihr individuelles Schaltungslayout mit Hilfe von fototechnischen Verfahren oder manuell aufbringen und ätzen können. Eine Universalplatine (oft auch Lochrasterplatine genannt) hat bereits vorab definierte Lötpunkte oder ein festes Raster von Löchern und Leiterbahnen, was weniger Flexibilität bei der Schaltungsgestaltung bietet.
Ist die Platine mit einem Lötstopplack versehen?
Ja, die BEL 75X100-2 Fotoplatine ist in der Regel mit einem Lötstopplack (oft in Grün gehalten) versehen. Dieser Lack schützt die Kupferbahnen vor unbeabsichtigten Lötbrücken während des Bestückungsprozesses und isoliert die Bahnen vor Umwelteinflüssen, die zu Korrosion oder Kurzschlüssen führen könnten.
