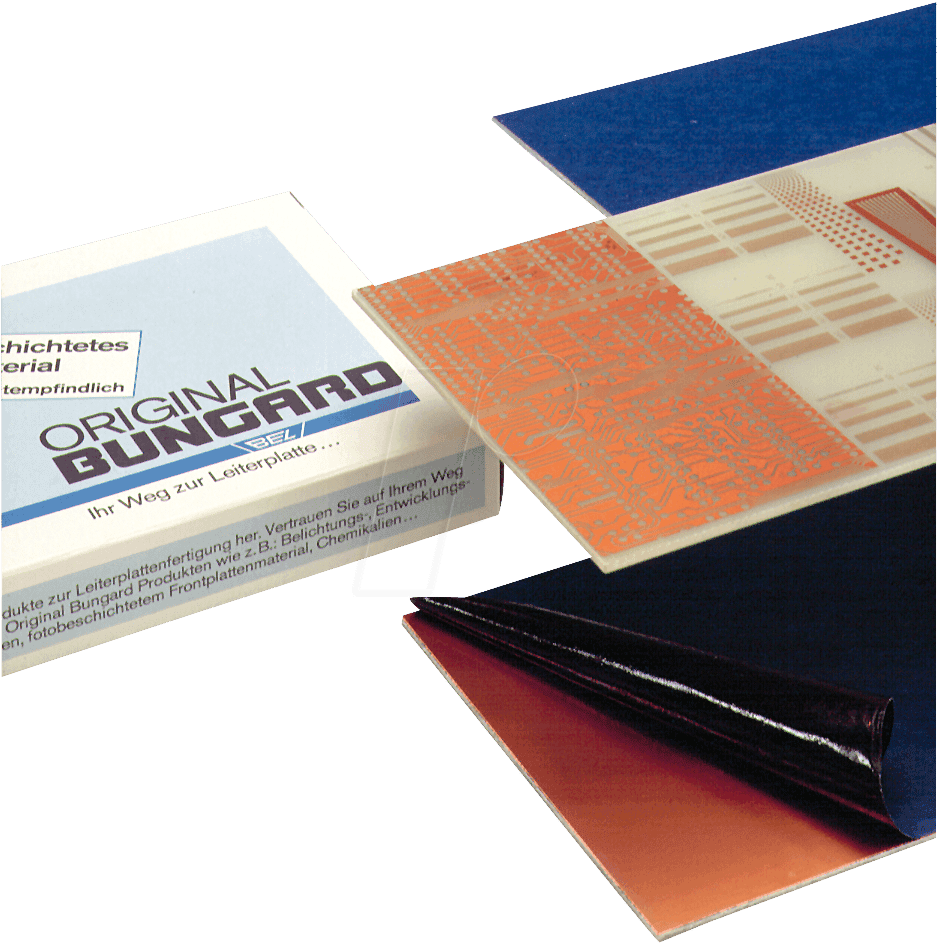

Hochwertige zweiseitige Fotoplatine für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und leistungsfähigen Leiterplatte für Ihre anspruchsvollen Elektronikentwicklungen? Die BEL 300X210-2 Fotoplatine, zweiseitig, im Format 300x210mm mit einer Dicke von 1,5mm und einer Kupferauflage von 35µm, ist die ideale Lösung für Profis und ambitionierte Hobbyisten, die höchste Präzision und Robustheit benötigen. Dieses Produkt adressiert das Problem von unzureichender Signalintegrität und mechanischer Stabilität in komplexen Schaltungen, indem es eine erstklassige Basis für die Bestückung und Verbindung elektronischer Komponenten bietet.
Maximale Designflexibilität und Signalintegrität
Die zweiseitige Ausführung der BEL 300X210-2 Fotoplatine ermöglicht eine doppelt so hohe Verdrahtungsdichte im Vergleich zu einseitigen Platinen. Dies ist entscheidend für kompakte Designs und die Minimierung von Leiterbahnlängen, was wiederum zu einer verbesserten Signalintegrität und reduzierten parasitären Effekten führt. Die großzügige Fläche von 300x210mm bietet ausreichend Platz für komplexe Schaltungen, auch bei der Integration von leistungsstarken Komponenten, die mehr Wärme entwickeln und eine effiziente Verteilung auf beiden Seiten erfordern.
Herausragende Materialqualität und Verarbeitung
Die BEL 300X210-2 Fotoplatine setzt auf Premium-Materialien, die Langlebigkeit und Zuverlässigkeit garantieren. Der Trägerwerkstoff ist ein hochqualitatives FR-4-Laminat, das sich durch seine hervorragenden dielektrischen Eigenschaften, mechanische Festigkeit und thermische Beständigkeit auszeichnet. Diese Eigenschaften sind unerlässlich für Anwendungen, die hohen Temperaturen oder mechanischen Belastungen ausgesetzt sind. Die Kupferauflage von 35µm (entspricht ca. 1 Unze) pro Seite bietet eine ausreichende Stromtragfähigkeit für die meisten elektronischen Anwendungen und widersteht den thermischen und mechanischen Beanspruchungen bei Lötprozessen und im Betrieb.
Präzision für professionelle Anwendungen
Mit einer Dicke von 1,5mm bietet diese Fotoplatine eine optimale Balance zwischen mechanischer Stabilität und Flexibilität. Sie ist dick genug, um eine solide Basis für die Montage von Bauteilen zu gewährleisten und gleichzeitig flexibel genug, um einfache Handhabung und Montage in verschiedenen Gehäusen zu ermöglichen. Die präzise gefertigten Bohrungen und die exakte Platzierung der Kupferbahnen sind entscheidend für eine fehlerfreie Bestückung und Funktionalität Ihrer Schaltungen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktname | BEL 300X210-2 – Fotoplatine |
| Ausführung | Zweiseitig |
| Abmessungen | 300mm x 210mm |
| Platinendicke | 1,5mm |
| Kupferauflage | 35µm (pro Seite) |
| Basismaterial | FR-4 Laminat (Standardqualität) |
| Oberflächenveredelung | HASL (zinnenschwer, bleihaltig) oder bleifreies HASL (typischerweise) – abhängig von der spezifischen Ausführung, sorgt für gute Lötbarkeit und Korrosionsschutz. |
| Dielektrische Eigenschaften | Optimale Isolationseigenschaften durch hochwertiges FR-4, wichtig für Hochfrequenzanwendungen und die Vermeidung von Übersprechen. |
| Herstellungspräzision | Hergestellt mit hoher Präzision für gleichmäßige Leiterbahnbreiten und -abstände, essenziell für die Zuverlässigkeit komplexer Designs. |
Vorteile der BEL 300X210-2 Fotoplatine
- Optimale Leiterbahnführung: Die zweiseitige Struktur ermöglicht effiziente Routing-Strategien, reduziert Leiterbahnlängen und minimiert parasitäre Kapazitäten für bessere Signalintegrität.
- Hohe mechanische Stabilität: Mit 1,5mm Dicke und dem robusten FR-4-Trägermaterial bietet die Platine eine solide Basis für die Montage auch schwererer Komponenten und widersteht Vibrationen.
- Hervorragende Lötbarkeit: Die typische Oberflächenveredelung (z.B. HASL) gewährleistet eine zuverlässige und einfache Lötbarkeit von Bauteilen, sowohl manuell als auch maschinell.
- Temperaturbeständigkeit: Das FR-4-Material hält auch höheren Betriebstemperaturen stand, was die Lebensdauer und Zuverlässigkeit Ihrer Schaltungen erhöht.
- Flexibles Design: Die großzügige Fläche von 300x210mm erlaubt die Implementierung komplexer Schaltungen ohne übermäßige Kompromisse bei der Platzierung.
- Kosteneffizienz bei Leistung: Bietet ein exzellentes Preis-Leistungs-Verhältnis für doppelseitige Leiterplatten mit professionellen Spezifikationen.
Präzisionsfertigung für anspruchsvolle Einsatzzwecke
Die BEL 300X210-2 Fotoplatine ist das Ergebnis präziser Fertigungsprozesse. Die Herstellung erfolgt unter strengen Qualitätskontrollen, um die Einhaltung der Spezifikationen für Leiterbahnbreiten, -abstände und die Dicke der Kupferauflage zu gewährleisten. Dies ist entscheidend für die Funktionalität von digitalen Schaltungen mit hohen Taktfrequenzen, analogen Schaltungen, bei denen Rauschen minimiert werden muss, und Leistungselektronik, die eine zuverlässige Stromverteilung erfordert. Die 35µm Kupferauflage ist ein etablierter Standard, der eine gute Balance zwischen Strombelastbarkeit und Bearbeitbarkeit bietet und für eine breite Palette von Bauteilen und Anwendungen geeignet ist.
Einsatzmöglichkeiten in diversen Branchen
Diese zweiseitige Fotoplatine ist vielseitig einsetzbar und findet Anwendung in einer Vielzahl von Industrien und Projekten. Dazu gehören:
- Prototypenentwicklung und Kleinserienfertigung
- Industrielle Steuerungs- und Automatisierungstechnik
- Mess- und Regelungstechnik
- Audio- und Videoverarbeitungssysteme
- Stromversorgungsmodule und Ladegeräte
- Signalisierungs- und Kommunikationsgeräte
- Hobby-Elektronikprojekte mit besonderen Anforderungen
Die Zuverlässigkeit und die technischen Eigenschaften der BEL 300X210-2 machen sie zu einer bevorzugten Wahl, wenn es um anspruchsvolle Elektronikdesigns geht, bei denen Fehler keine Option sind.
FAQ – Häufig gestellte Fragen zu BEL 300X210-2 – Fotoplatine, zweiseitig, 300x210mm, 1,5mm, 35u
Was bedeutet zweiseitig bei einer Fotoplatine?
Zweiseitig bedeutet, dass die Leiterbahnen und Anschlusspunkte auf beiden Seiten der Platine aufgebracht sind. Dies ermöglicht eine wesentlich höhere Verdrahtungsdichte und komplexere Schaltungsdesigns im Vergleich zu einseitigen Platinen.
Welchen Vorteil bietet die Dicke von 1,5mm?
Eine Dicke von 1,5mm bietet eine gute mechanische Stabilität, die wichtig für die Montage von Bauteilen und die allgemeine Robustheit der Platine ist. Gleichzeitig ist sie noch flexibel genug für gängige Montageprozesse.
Was gibt die Angabe 35µm (Kupferauflage) an?
35µm bezieht sich auf die Dicke der Kupferschicht auf jeder Seite der Platine. Diese Dicke, oft als 1 Unze bezeichnet, ist ein Standard für viele Elektronik-Designs und bietet eine ausreichende Stromtragfähigkeit für die meisten Anwendungen.
Ist diese Platine für Hochfrequenzanwendungen geeignet?
Ja, die BEL 300X210-2 Fotoplatine mit FR-4 Trägermaterial und präziser Fertigung ist für viele Hochfrequenzanwendungen geeignet, insbesondere durch die Möglichkeit, Leiterbahnlängen durch die zweiseitige Struktur zu optimieren.
Welche Oberflächenveredelung ist typischerweise vorhanden und warum ist sie wichtig?
Typischerweise werden solche Platinen mit HASL (Hot Air Solder Leveling) veredelt. Diese Schicht aus Zinn (oft bleihaltig oder bleifrei) schützt das Kupfer vor Oxidation und sorgt für eine sehr gute Lötbarkeit der Bauteile.
Für welche Art von Lötverfahren ist diese Platine optimiert?
Diese Platine ist für gängige Lötverfahren wie Wellenlöten, Reflow-Löten und manuelles Löten optimiert. Die HASL-Oberfläche gewährleistet eine gute Benetzbarkeit durch Lot.
Kann ich komplexe SMD-Bauteile auf dieser Platine bestücken?
Ja, die Kombination aus präziser Leiterbahnführung, ausreichender Fläche und der 1,5mm Dicke macht diese Platine sehr gut geeignet für die Bestückung mit komplexen SMD-Bauteilen.
