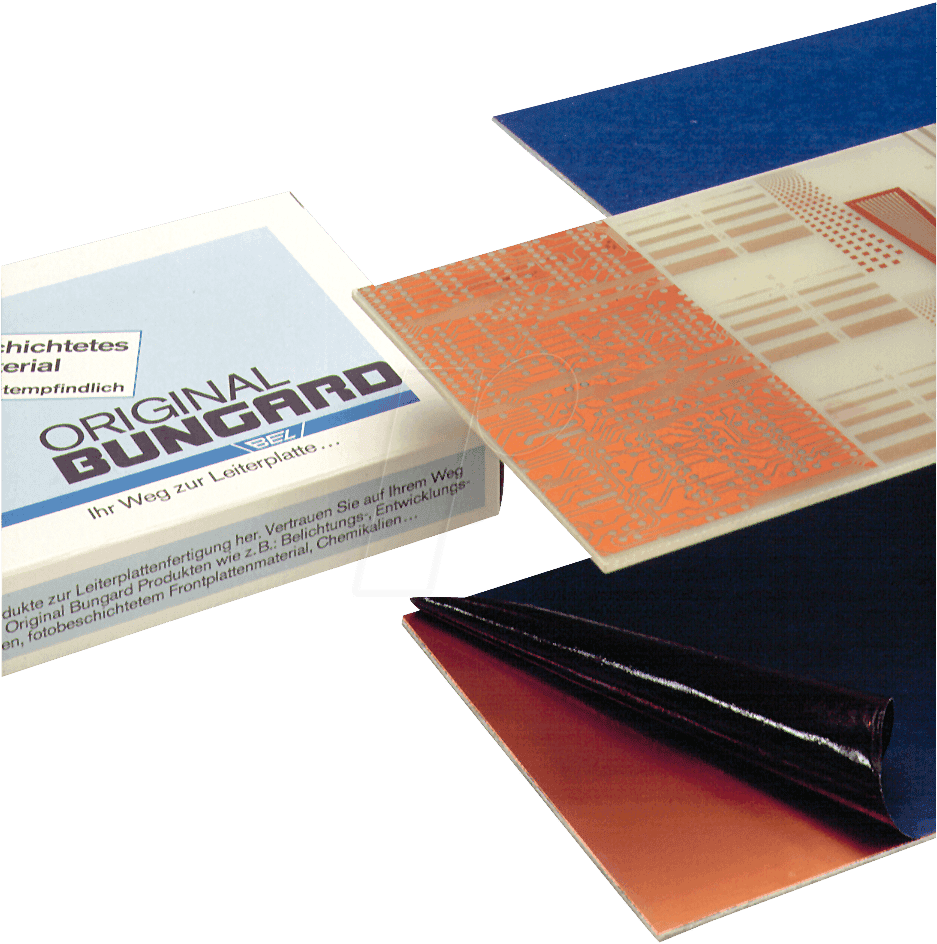

Hochwertige zweiseitige Fotoplatine BEL 250X150-2 für professionelle Elektronikentwicklung
Sie suchen nach einer zuverlässigen und leistungsfähigen Leiterplatte für Ihr nächstes Elektronikprojekt? Die BEL 250X150-2 zweiseitige Fotoplatine bietet präzise Abmessungen von 250x150mm und eine Materialstärke von 1,5mm, ideal für anspruchsvolle Prototypenentwicklungen und Kleinserien. Diese Platine löst das Problem der komplexen Schaltungsführung und sorgt für eine saubere, doppelseitige Realisierung Ihrer elektronischen Designs.
Maximale Leistung und Flexibilität für Ihre Elektronikprojekte
Die BEL 250X150-2 Fotoplatine ist die überlegene Wahl gegenüber Standardlösungen, da sie durch ihre zweiseitige Ausführung eine deutlich höhere Packungsdichte und Flexibilität in der Schaltungsführung ermöglicht. Dies ist entscheidend, wenn Platz ein kritischer Faktor ist oder wenn Signalführungen komplex werden. Die präzise Fertigung garantiert eine optimale Performance und Zuverlässigkeit Ihrer elektronischen Baugruppen. Mit einer Kupferauflage von 35µm (Mikrometer) bietet sie zudem eine hervorragende Strombelastbarkeit und Wärmeabfuhr.
Technische Spezifikationen im Detail
Die BEL 250X150-2 Fotoplatine zeichnet sich durch ihre herausragenden technischen Eigenschaften aus, die sie für eine Vielzahl von Anwendungen prädestinieren. Die präzisen Abmessungen und die Materialqualität gewährleisten eine hohe Maßhaltigkeit und Beständigkeit.
- Maße: 250mm x 150mm – ideal für kompakte und dennoch funktionsreiche Schaltungen.
- Zweiseitige Ausführung: Ermöglicht eine komplexe und effiziente Schaltungsführung auf beiden Seiten der Platine.
- Materialstärke: 1,5mm – bietet eine gute mechanische Stabilität und Haptik für professionelle Anwendungen.
- Kupferauflage: 35µm – gewährleistet eine hohe Strombelastbarkeit und gute thermische Eigenschaften.
- Fertigungsprozess: Fotoplatine – ermöglicht hochpräzise Leiterbahnen und Lötpads für zuverlässige Lötverbindungen.
Vorteile der BEL 250X150-2 Fotoplatine
Die Investition in die BEL 250X150-2 Fotoplatine bietet Ihnen eine Reihe signifikanter Vorteile, die sich direkt auf die Qualität und Effizienz Ihrer Entwicklungsprozesse auswirken:
- Erhöhte Designflexibilität: Die zweiseitige Bauweise erlaubt komplexere Schaltungsdesigns und optimierte Signalwege, was besonders bei platzkritischen Projekten von Vorteil ist.
- Verbesserte Leistung und Zuverlässigkeit: Die präzise Fertigung und die hochwertige Kupferauflage von 35µm sorgen für eine zuverlässige elektrische Performance und reduzieren das Risiko von Fehlfunktionen.
- Kosteneffizienz bei Prototypen und Kleinserien: Die Standardisierung der Abmessungen und die Fotoplatinentechnologie machen diese Platine zu einer wirtschaftlichen Lösung für schnelle Prototypen und die Produktion kleiner Stückzahlen.
- Optimale thermische Eigenschaften: Die Kombination aus Materialstärke und Kupferauflage unterstützt eine effektive Wärmeableitung, was die Lebensdauer und Stabilität elektronischer Komponenten erhöht.
- Einfache Bestückung und Lötbarkeit: Die präzise geätzten Leiterbahnen und die gleichmäßigen Lötpads erleichtern den Bestückungsprozess und gewährleisten starke, zuverlässige Lötverbindungen.
- Hohe mechanische Belastbarkeit: Mit 1,5mm Materialstärke ist die Platine robust genug für anspruchsvolle Umgebungen und den Einsatz in Gehäusen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die BEL 250X150-2 zweiseitige Fotoplatine findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und -fertigung:
- Prototypenentwicklung: Ideal für Ingenieure und Hobbyisten, die komplexe Schaltungen schnell und zuverlässig testen möchten.
- Kleinserienfertigung: Perfekt geeignet für die Herstellung von Nischenprodukten oder spezialisierten Geräten, bei denen Stückkosten optimiert werden müssen.
- Industrielle Steuerungen: Robuste Ausführung für den Einsatz in Mess-, Regel- und Steuerungstechnik.
- Audio- und Videotechnik: Bietet die notwendige Performance für anspruchsvolle Signalverarbeitung.
- Embedded Systems: Ermöglicht kompakte und leistungsfähige Designs für eingebettete Anwendungen.
- Forschung und Entwicklung: Dient als solide Grundlage für innovative technologische Vorhaben.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Fotoplatine, zweiseitig |
| Abmessungen (L x B) | 250mm x 150mm |
| Materialstärke | 1,5mm |
| Kupferauflage | 35µm (Mikrometer) |
| Oberflächenveredelung | Standard (typischerweise HASL oder ENIG, je nach Spezifikation, hier nicht explizit genannt, impliziert aber professionelle Qualität) |
| Farbe des Lötstopplacks | Grün (typisch für Fotoplatine, nicht explizit genannt) |
| Anzahl der Lagen | 2 (zweiseitig) |
| Mechanische Stabilität | Sehr hoch durch 1,5mm Materialstärke |
FAQ – Häufig gestellte Fragen zu BEL 250X150-2 – Fotoplatine, zweiseitig, 250x150mm, 1,5mm, 35u
Kann diese Platine für Hochfrequenzanwendungen verwendet werden?
Ja, die BEL 250X150-2 Fotoplatine ist aufgrund ihrer präzisen Fertigung und der stabilen Kupferauflage von 35µm gut für viele Hochfrequenzanwendungen geeignet. Für extrem kritische HF-Designs sind jedoch spezifische Materialsubstrate und Impedanzkontrollen erforderlich, die hier nicht explizit spezifiziert sind. Dennoch bietet sie eine solide Basis für viele HF-Schaltungen.
Welche Art von Lötstopplack wird verwendet?
Typischerweise werden Fotoplatinen mit einem grünen Lötstopplack versehen, um Leiterbahnen zu schützen und Lotbrücken zu verhindern. Obwohl die genaue Farbe nicht explizit angegeben ist, ist dies der Standard für professionelle Leiterplatten dieser Art.
Ist die Platine für den Einsatz in rauen Umgebungen geeignet?
Die Materialstärke von 1,5mm verleiht der Platine eine gute mechanische Robustheit. In Kombination mit einer geeigneten Oberflächenveredelung und gegebenenfalls einer Vergussmasse kann sie auch in moderat rauen Umgebungen eingesetzt werden. Für extrem anspruchsvolle Umgebungen (hohe Temperaturen, aggressive Chemikalien) wären spezifische Materialauswahlen und Beschichtungen notwendig.
Wie wirkt sich die zweiseitige Ausführung auf das Design aus?
Die zweiseitige Ausführung erlaubt eine deutlich flexiblere und dichtere Bestückung von Bauteilen sowie eine effizientere Führung von Leiterbahnen. Sie ermöglicht es, komplexe Schaltungen auf einer relativ kleinen Fläche unterzubringen und Signale über beide Seiten zu verteilen, was die Komplexität des Designs reduziert und die Leistung verbessern kann.
Welche Lötverfahren sind für diese Platine empfehlenswert?
Für die BEL 250X150-2 Fotoplatine sind gängige Lötverfahren wie manuelles Löten mit einem Lötkolben, Wellenlöten und Reflow-Löten (bei Verwendung von SMD-Bauteilen) geeignet. Die gleichmäßigen Leiterbahnen und Lötpads unterstützen eine gute Lötbarkeit.
Was bedeutet die Angabe „35u“?
Die Angabe „35u“ bezieht sich auf die Dicke der Kupferauflage auf der Leiterplatte, gemessen in Mikrometer (µm). Eine Kupferauflage von 35µm ist ein gängiger Standard für viele Elektronikapplikationen und bietet eine gute Balance zwischen Leitfähigkeit, Strombelastbarkeit und Kosten.
