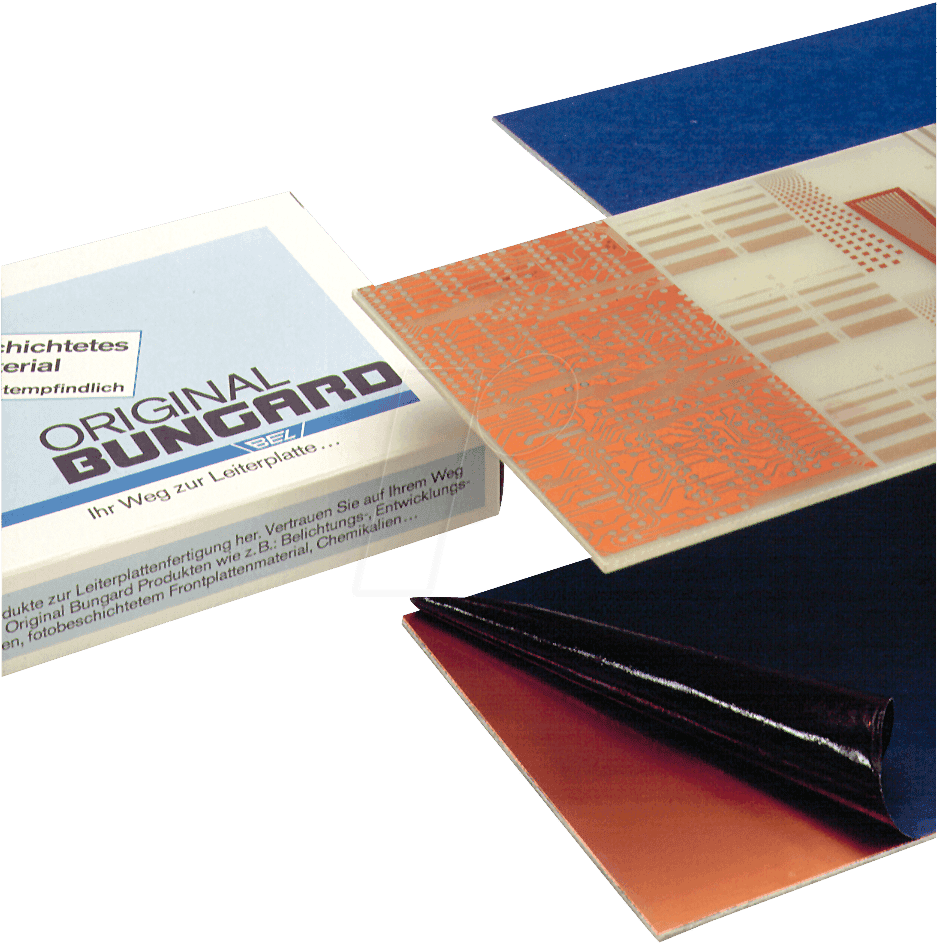

Präzisionsplatine für anspruchsvolle Elektronikprojekte: BEL 200X150-2
Sie suchen eine zuverlässige und leistungsfähige Leiterplatte für Ihr Elektronikprojekt, sei es Prototyping, Kleinserienfertigung oder anspruchsvolle Hobbyanwendungen? Die BEL 200X150-2 zweiseitige Fotoplatine mit 200x150mm Abmessungen, 1,5mm Dicke und einer Kupferauflage von 35µm ist die ideale Lösung. Sie wurde entwickelt, um eine stabile und effiziente Basis für Ihre Schaltungen zu bieten und erfüllt höchste Qualitätsansprüche für professionelle Ergebnisse.
Höchste Zuverlässigkeit und Performance für Ihre Schaltungen
Die BEL 200X150-2 Fotoplatine hebt sich durch ihre herausragenden Materialeigenschaften und präzise Fertigung von Standardleiterplatten ab. Die zweiseitige Kupferbeschichtung ermöglicht komplexere Verschaltungen und eine verbesserte Signalintegrität, was besonders bei Hochfrequenzanwendungen oder dichten Schaltungsdesigns von Vorteil ist. Die stabile Dicke von 1,5mm gewährleistet mechanische Robustheit, während die 35µm Kupferauflage eine ausreichende Strombelastbarkeit für die meisten Anwendungen bietet. Diese Kombination macht die BEL 200X150-2 zu einer überlegenen Wahl für alle, die Wert auf Langlebigkeit und Performance legen.
Konstruktionsmerkmale und Vorteile
Die BEL 200X150-2 zweiseitige Fotoplatine bietet eine Reihe von Vorteilen, die sie zu einem unverzichtbaren Bestandteil für Ihre elektronischen Entwicklungen machen:
- Zweiseitige Kupferfläche: Ermöglicht komplexere Schaltungen, doppelseitige Verbindungen und optimierte Masseflächen, was zu verbesserter EMI-Abschirmung und Signalqualität führt.
- Optimale Abmessungen (200x150mm): Bietet ausreichend Platz für die Platzierung von Komponenten und die Realisierung komplexer Schaltungsdesigns, ohne unnötige Materialverschwendung.
- Stabile Materialdicke (1,5mm): Garantiert eine hohe mechanische Festigkeit und Verwindungssteifigkeit, was die Handhabung erleichtert und die Langlebigkeit der bestückten Platine erhöht.
- Standardmäßige Kupferstärke (35µm): Geeignet für eine breite Palette von Anwendungen und bietet eine gute Balance zwischen Leitfähigkeit und Kosten.
- Fotoplatten-Verfahren: Ermöglicht hochpräzise Leiterbahnstrukturen, feine Strukturen und reproduzierbare Ergebnisse für professionelle Anwendungen.
- Lötbarkeit und Bestückbarkeit: Die Oberflächenbeschaffenheit ist für eine optimale Lötbarkeit mit verschiedenen Lötverfahren (z.B. Wellenlöten, Reflow-Löten) optimiert und unterstützt eine reibungslose Bestückung.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die BEL 200X150-2 Fotoplatine zu geben, finden Sie hier eine detaillierte Auflistung der technischen Eigenschaften:
| Eigenschaft | Spezifikation |
|---|---|
| Produktbezeichnung | BEL 200X150-2 |
| Typ | Fotoplatine, zweiseitig |
| Abmessungen (LxB) | 200mm x 150mm |
| Materialstärke (PCB-Dickte) | 1,5mm |
| Kupferauflage (einseitig) | 35µm (entspricht 1 oz/ft²) |
| Basismaterial | FR-4 Glasfaserverbundwerkstoff |
| Oberflächenveredelung | Verzinnt oder HASL (Hot Air Solder Leveling) – für optimale Lötbarkeit und Korrosionsschutz |
| Lochraster (Vias) | Geeignet für durchkontaktierte Bohrungen |
| Isolationswiderstand | Typischerweise > 10 GΩ für trockene Bedingungen |
| Dielektrische Festigkeit | > 15 kV/mm |
Anwendungsgebiete und Einsatzmöglichkeiten
Die BEL 200X150-2 Fotoplatine ist aufgrund ihrer vielseitigen Eigenschaften für eine breite Palette von Anwendungen bestens geeignet:
- Prototyping und Entwicklung: Ideal für das schnelle und kosteneffiziente Erstellen von Prototypen für neue Schaltungen und Geräte.
- Kleinserienfertigung: Bietet eine zuverlässige Basis für die Produktion kleinerer Stückzahlen von Elektronikprodukten.
- Hobby- und Maker-Projekte: Perfekt für anspruchsvolle Bastler und Maker, die Wert auf professionelle Ergebnisse legen.
- Industrielle Steuerungen: Geeignet für den Einsatz in Steuerungs- und Automatisierungssystemen, die Robustheit und Zuverlässigkeit erfordern.
- Audio- und Videotechnik: Ermöglicht die Realisierung von Schaltungen mit guter Signalintegrität, wichtig für qualitativ hochwertige Audio- und Videowiedergabe.
- Mess- und Prüftechnik: Die präzise Struktur und hohe Zuverlässigkeit sind entscheidend für präzise Messungen und Prüfgeräte.
- IoT-Anwendungen: Unterstützt die Entwicklung von Geräten für das Internet der Dinge, bei denen Effizienz und Miniaturisierung eine Rolle spielen.
Herstellung und Qualitätssicherung
Jede BEL 200X150-2 Fotoplatine wird unter strengen Qualitätskontrollen gefertigt. Das verwendete FR-4 Basismaterial ist ein bewährter Verbundwerkstoff aus Glasfasergewebe und Epoxidharz, der für seine hervorragenden elektrischen Isoliereigenschaften, mechanische Festigkeit und thermische Stabilität bekannt ist. Der Prozess der Fotoplattierung ermöglicht eine präzise Definition der Leiterbahnen und Lötpads, was eine fehlerfreie Bestückung und langfristige Zuverlässigkeit der Schaltung gewährleistet. Die 35µm Kupferauflage ist Standard in der Industrie und bietet eine ausgezeichnete Leitfähigkeit für die meisten Anwendungen. Die Oberflächenveredelung, typischerweise HASL (Hot Air Solder Leveling), schützt die Kupferbahnen vor Oxidation und sorgt für eine ausgezeichnete Benetzbarkeit während des Lötprozesses.
FAQ – Häufig gestellte Fragen zu BEL 200X150-2 – Fotoplatine, zweiseitig, 200x150mm, 1,5mm, 35u
Kann ich die BEL 200X150-2 für Hochfrequenzanwendungen verwenden?
Ja, die BEL 200X150-2 ist aufgrund ihrer zweiseitigen Kupferfläche, der präzisen Leiterbahnen und des FR-4 Basismaterials gut für Hochfrequenzanwendungen geeignet. Die verbesserte Signalintegrität und die Möglichkeit zur Implementierung von Masseflächen tragen zur Reduzierung von Signalverlusten und Rauschen bei.
Wie wird die Lötbarkeit der BEL 200X150-2 sichergestellt?
Die Platine ist standardmäßig mit einer Oberflächenveredelung wie HASL (Hot Air Solder Leveling) versehen. Diese Schicht aus einer Lot-Zinn-Legierung schützt die Kupferbahnen vor Oxidation, ermöglicht eine hervorragende Benetzbarkeit durch Flussmittel und Lote und gewährleistet somit eine einfache und zuverlässige Lötbarkeit.
Ist die BEL 200X150-2 für die maschinelle Bestückung geeignet?
Ja, die präzisen Abmessungen, die definierte Dicke von 1,5mm und die gleichmäßige Oberflächenbeschaffenheit machen die BEL 200X150-2 ideal für die maschinelle Bestückung mit automatischen Bestückungsanlagen. Dies ist besonders vorteilhaft für Kleinserien und die industrielle Fertigung.
Welche Art von Lötverfahren sind mit dieser Platine kompatibel?
Die BEL 200X150-2 Fotoplatine ist mit einer Vielzahl gängiger Lötverfahren kompatibel, darunter Wellenlöten, Reflow-Löten (mit bleifreien oder bleihaltigen Lotpasten) und manuelles Löten. Die HASL-Oberflächenveredelung unterstützt alle diese Methoden effektiv.
Wie robust ist die BEL 200X150-2 gegenüber mechanischer Belastung?
Mit einer Dicke von 1,5mm und dem robusten FR-4 Basismaterial bietet die BEL 200X150-2 eine ausgezeichnete mechanische Stabilität und Verwindungssteifigkeit. Sie ist gut geeignet für Anwendungen, bei denen die Platine mechanischen Beanspruchungen ausgesetzt sein könnte.
Ist es möglich, eigene Designs auf diese Platine zu ätzen?
Nein, die BEL 200X150-2 ist eine vorgefertigte Fotoplatine. Das Fotoplatten-Verfahren ist ein industrieller Prozess, bei dem die Leiterbahnen präzise belichtet und geätzt werden. Für kundenspezifische Ätzungen müssten Sie sich an einen PCB-Hersteller wenden, der diesen Service anbietet.
Bietet die Platine genug Platz für komplexe Schaltungen?
Mit Abmessungen von 200x150mm und der Möglichkeit, die zweiseitige Kupferfläche zu nutzen, bietet die BEL 200X150-2 ausreichend Platz für die Platzierung vieler Komponenten und die Realisierung komplexer Schaltungsdesigns. Die zweiseitige Ausführung erlaubt eine optimierte Verlegung von Leiterbahnen und die Implementierung von Masseverbindungen.
