Präzision für Ihre Elektronikprojekte: BEL 175X125-1 Fotoplatine

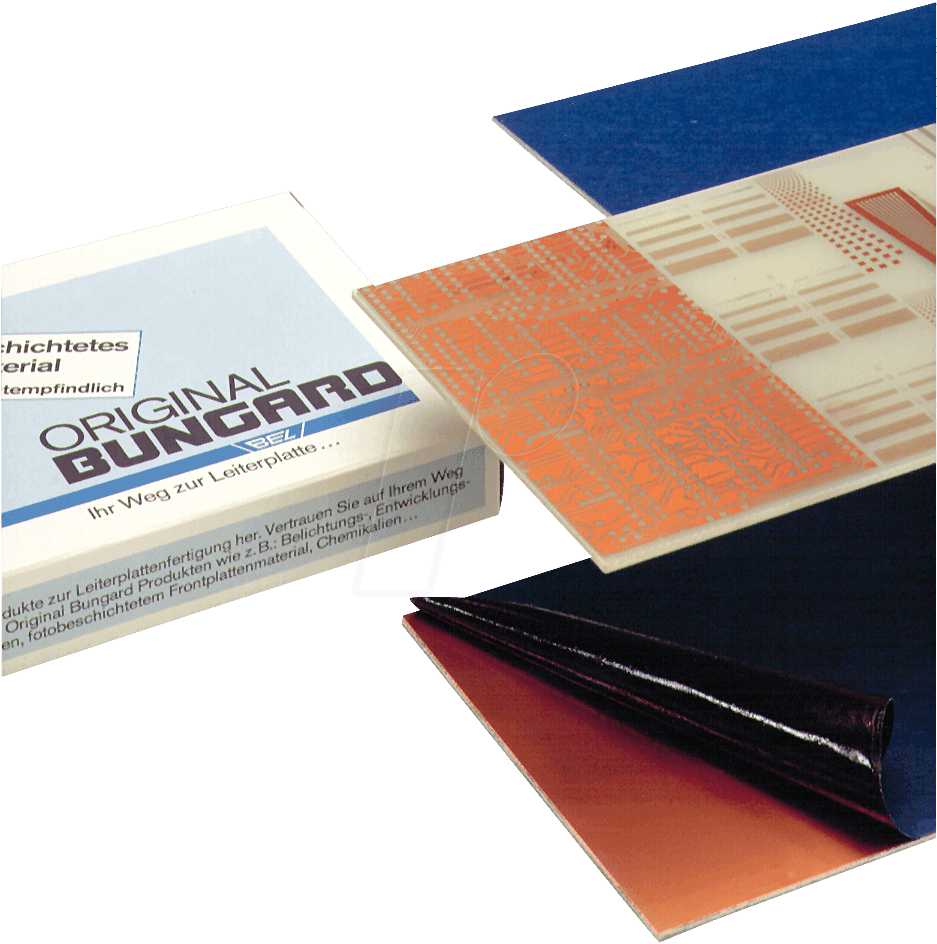

Entwickler, Hobbyisten und professionelle Anwender, die anspruchsvolle Elektronikschaltungen realisieren, stehen oft vor der Herausforderung, zuverlässige und präzise Basismaterialien für ihre Leiterplatten zu finden. Die BEL 175X125-1 Fotoplatine, einseitig gefertigt, bietet die ideale Lösung für Projekte, die eine hohe Leiterbahnintegrität und mechanische Stabilität erfordern. Mit ihren exakten Abmessungen von 175x125mm und einer Dicke von 1,5mm ist sie perfekt geeignet für den Aufbau individueller Elektronik.
Hochwertige Kupferkaschierung für optimale Leitfähigkeit
Die BEL 175X125-1 Fotoplatine zeichnet sich durch eine einseitige, hochwertige Kupferkaschierung mit einer Dicke von 35 Mikrometer aus. Diese Spezifikation ist entscheidend für die Realisierung von Schaltungen, bei denen eine geringe Impedanz und eine zuverlässige Stromleitung unerlässlich sind. Die präzise aufgebrachte Kupferschicht ermöglicht das Ätzen feiner und komplexer Leiterbahnstrukturen, was sie zur bevorzugten Wahl für anspruchsvolle Designs macht, bei denen Standardmaterialien an ihre Grenzen stoßen würden.
Hervorragende Verarbeitungseigenschaften für Profis und Enthusiasten
Die BEL 175X125-1 Fotoplatine wurde entwickelt, um eine optimale Verarbeitung zu gewährleisten. Ihre Dicke von 1,5mm bietet eine ausgezeichnete mechanische Stabilität und Widerstandsfähigkeit gegenüber Biegungen und Verformungen während des Bestückungsprozesses und im späteren Einsatz. Dies minimiert das Risiko von Beschädigungen der Leiterbahnen und gewährleistet eine langfristige Zuverlässigkeit Ihrer elektronischen Komponenten. Die hohe Qualität des Basismaterials erleichtert zudem das Bohren und Fräsen, was präzise Platzierungen von Bauteilen ermöglicht.
Vorteile der BEL 175X125-1 Fotoplatine im Überblick
- Hohe Leiterbahnintegrität: Die 35µm Kupferbeschichtung ermöglicht das Ätzen feiner und komplexer Strukturen mit minimalem Verlust.
- Mechanische Stabilität: Die Dicke von 1,5mm sorgt für Robustheit und verhindert Verformungen, was die Lebensdauer Ihrer Schaltungen verlängert.
- Präzise Abmessungen: Mit 175x125mm bietet die Platine ausreichend Fläche für eine Vielzahl von Schaltungsdesigns.
- Einseitige Anwendung: Ideal für Anwendungen, bei denen einseitige Verdrahtung ausreicht und die Komplexität des Designs geringer ist.
- Zuverlässige Kupferqualität: Gewährleistet eine gleichmäßige und langlebige Leitfähigkeit.
- Optimale Bearbeitbarkeit: Erleichtert das Bohren, Fräsen und Löten für eine effiziente Fertigung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Fotoplatine, einseitig |
| Artikelnummer | BEL 175X125-1 |
| Abmessungen (L x B) | 175 mm x 125 mm |
| Platinendicke | 1,5 mm |
| Kupferdicke | 35 µm |
| Material Basiskern | Hochwertiges FR4-Laminat (Glasfaserverstärkter Epoxidharz) |
| Oberflächenveredelung | Typischerweise chemisch verzinnt oder chemisch vergoldet (je nach Fertigungsprozess und Anforderung, bietet Schutz vor Oxidation und verbessert die Lötbarkeit) |
| Einsatzbereiche | Prototypenbau, Hobbyprojekte, industrielle Kleinserien, Lernplattformen, Steuerungsmodule |
Umfassende Einsatzmöglichkeiten für Ihre Kreationen
Die BEL 175X125-1 Fotoplatine ist ein vielseitiges Basismaterial, das sich für eine breite Palette von Anwendungen eignet. Im Prototypenbau ermöglicht sie die schnelle und effiziente Umsetzung von Schaltungskonzepten. Hobbyelektroniker schätzen die einfache Handhabung und die Zuverlässigkeit für ihre kreativen Projekte. Im industriellen Umfeld eignet sich die Platine hervorragend für die Fertigung von Kleinserien und speziellen Steuerungsmodulen, bei denen eine hohe Präzision und Haltbarkeit gefordert sind. Ob für Audio-Verstärker, Sensorknoten, einfache Mikrocontroller-Projekte oder spezialisierte Messgeräte – diese Fotoplatine bildet die solide Grundlage für Ihre elektronischen Innovationen.
Qualität und Präzision: Der Kern jedes Elektronikprojekts
Die Wahl des richtigen Leiterplattenmaterials ist ein kritischer Faktor für den Erfolg jedes Elektronikprojekts. Die BEL 175X125-1 Fotoplatine, einseitig, 175x125mm, 1,5mm, 35u repräsentiert eine Investition in Qualität und Zuverlässigkeit. Die Verwendung von hochwertigem FR4-Laminat als Basismaterial gewährleistet eine exzellente elektrische Isolation und mechanische Festigkeit. Die präzise 35µm Kupferbeschichtung erlaubt die Realisierung von Leiterbahnen mit hoher Stromtragfähigkeit und geringen Verlusten, was für die Performance empfindlicher Schaltungen entscheidend ist. Die durchgängige Dicke von 1,5mm bietet eine robuste Basis, die auch bei Vibrationen oder mechanischer Beanspruchung eine stabile Montage von Bauteilen und eine sichere Verdrahtung gewährleistet.
Der Unterschied liegt in den Details: Warum BEL 175X125-1 überzeugt
Im Vergleich zu dünneren oder qualitativ minderwertigen Leiterplattenmaterialien bietet die BEL 175X125-1 Fotoplatine signifikante Vorteile. Die höhere Dicke von 1,5mm reduziert die Anfälligkeit für Risse und Brüche, die bei der Handhabung oder durch thermische Belastung entstehen können. Die standardisierte Kupferdicke von 35µm entspricht den Anforderungen vieler moderner Schaltungen und minimiert das Risiko von offenen oder kurzgeschlossenen Leiterbahnen nach dem Ätzprozess. Die gleichmäßige Kaschierung garantiert eine homogene Ätzcharakteristik, was zu einer konsistenten Leiterbahnbreite und -form führt – essenziell für die Signalintegrität bei höheren Frequenzen oder bei der Verwendung von SMD-Bauteilen mit engen Pin-Abständen.
FAQ – Häufig gestellte Fragen zu BEL 175X125-1 – Fotoplatine, einseitig, 175x125mm, 1,5mm, 35u
Was ist der Hauptvorteil einer einseitigen Fotoplatine?
Eine einseitige Fotoplatine ist ideal für Schaltungen, die keine doppelseitige Verdrahtung benötigen. Sie ist einfacher zu entwerfen, zu fertigen und zu bestücken, was sie besonders für einfachere Projekte, Prototypen und Lernzwecke attraktiv macht.
Ist die BEL 175X125-1 Fotoplatine für Hochfrequenzanwendungen geeignet?
Ja, die hochwertige Kupferbeschichtung und das FR4-Material der BEL 175X125-1 bieten gute dielektrische Eigenschaften und eine ausreichende Leiterbahnintegrität für viele Hochfrequenzanwendungen im Bereich bis zu einigen hundert Megahertz, abhängig von der genauen Schaltungsgestaltung und Impedanzanforderungen.
Wie wird die Kupferdicke von 35µm typischerweise in der Elektronikindustrie gehandhabt?
35µm (auch als 1oz Kupfer bekannt) ist ein Standardwert für Leiterplatten und bietet eine gute Balance zwischen Leiterbahnbreite, Stromtragfähigkeit und Ätzpräzision. Es ist für die meisten gängigen elektronischen Anwendungen und Bauteiltypen bestens geeignet.
Welche Art von Oberflächenveredelung ist bei dieser Platine üblich und warum?
Obwohl nicht explizit in den Spezifikationen aufgeführt, sind typische Oberflächenveredelungen wie chemische Verzinnung oder chemische Vergoldung üblich. Diese schützen die Kupferoberfläche vor Oxidation, verbessern die Lötbarkeit erheblich und gewährleisten eine längere Lagerfähigkeit der Platinen.
Kann die BEL 175X125-1 Fotoplatine für den Einsatz in rauen Umgebungen verwendet werden?
Das FR4-Material bietet eine gute chemische Beständigkeit und Temperaturbeständigkeit für viele industrielle Umgebungen. Für extrem raue Umgebungen (starke Chemikalien, extreme Temperaturen, hohe Luftfeuchtigkeit) müssten jedoch zusätzliche Schutzlackierungen oder spezielle Materialien in Betracht gezogen werden.
Welche Art von Lötverfahren ist für diese Platine am besten geeignet?
Die BEL 175X125-1 Fotoplatine ist für alle gängigen Lötverfahren geeignet, einschließlich Handlöten, Wellenlöten und Reflow-Löten. Die 1,5mm Dicke und die 35µm Kupferbeschichtung gewährleisten eine gute Wärmeleitfähigkeit während des Lötprozesses.
Wie unterscheidet sich diese Platine von einer doppelseitigen Platine?
Eine doppelseitige Platine hat Kupfer auf beiden Seiten, was komplexere Verdrahtung und höhere Bauteildichte ermöglicht. Eine einseitige Platine hat Kupfer nur auf einer Seite und ist daher für einfachere Schaltungen konzipiert, bei denen die Verdrahtung auf einer Ebene ausreicht.
