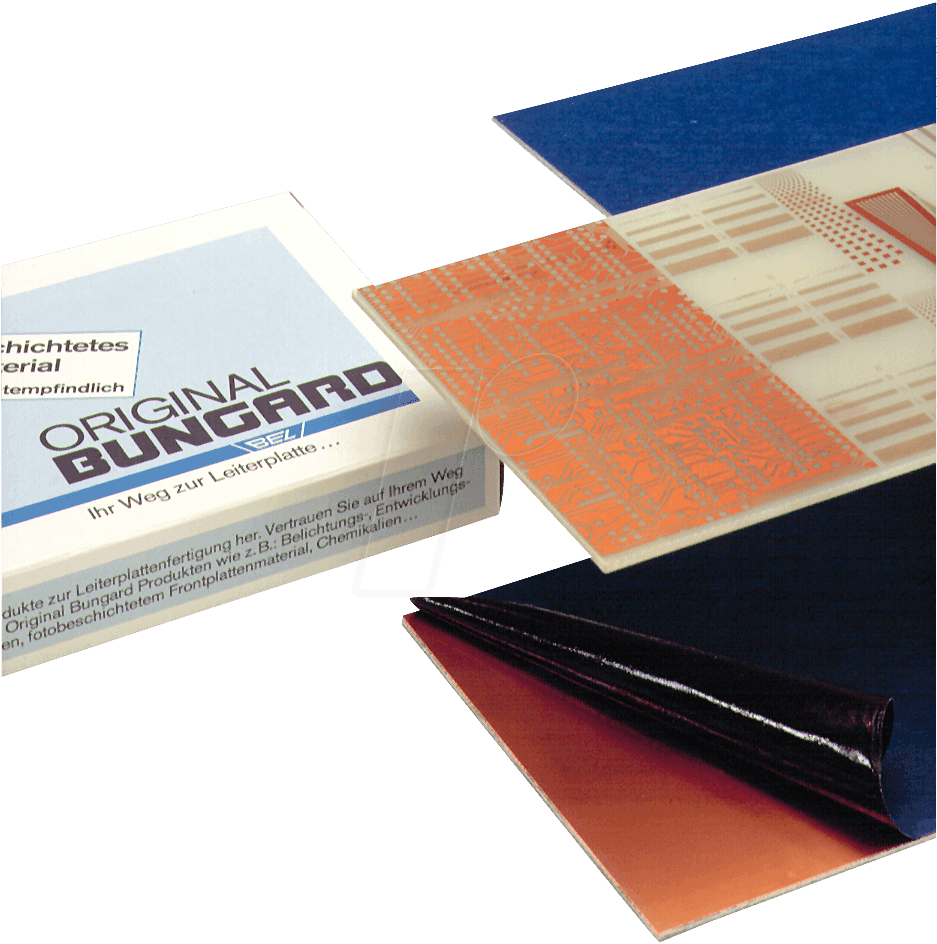

BEL 160X100-2-8 – Hochwertige zweiseitige Fotoplatine für präzise Elektronikprojekte
Sie suchen eine zuverlässige Basis für Ihre elektronischen Schaltungen, bei der Präzision und Langlebigkeit an erster Stelle stehen? Die BEL 160X100-2-8 Fotoplatine ist die ideale Lösung für anspruchsvolle Entwickler, Hobbyisten und professionelle Anwender, die Wert auf exzellente Signalintegrität und robustes Design legen. Diese zweiseitige Platine ermöglicht komplexe Verschaltungen auf beiden Seiten, was sie perfekt für Prototyping, Kleinserienfertigung und anspruchsvolle Projekte macht, bei denen Platz und Funktionalität entscheidend sind.
Warum BEL 160X100-2-8 die überlegene Wahl ist
Im Gegensatz zu einfacheren einseitigen Platinen oder minderwertigen Materialien bietet die BEL 160X100-2-8 eine zweiseitige Kupferbeschichtung und eine optimierte Materialstärke, die eine höhere Leitfähigkeit, bessere Wärmeableitung und eine gesteigerte mechanische Stabilität gewährleistet. Dies resultiert in zuverlässigeren Verbindungen, geringerer Störanfälligkeit und einer längeren Lebensdauer Ihrer elektronischen Geräte. Die präzise gefertigte Oberfläche garantiert eine optimale Haftung von Lötmaterialien und eine makellose Leiterbahnführung, was den Aufbau komplexer Schaltungen erheblich vereinfacht und die Wahrscheinlichkeit von Fehlern minimiert.
Präzision und Leistungsfähigkeit: Die Kernvorteile
Die BEL 160X100-2-8 Fotoplatine wurde entwickelt, um den Anforderungen moderner Elektronik zu genügen. Die zweiseitige Struktur ermöglicht eine dichtere Bauteilbestückung und verkürzte Signalwege, was für Hochfrequenzanwendungen und komplexe digitale Systeme unerlässlich ist. Die herausragende Qualität des Basismaterials und der Kupferkaschierung sorgt für eine gleichbleibende Performance und Zuverlässigkeit, selbst unter anspruchsvollen Betriebsbedingungen.
- Optimale Signalintegrität: Durch die zweiseitige Leiterbahnführung können komplexe Signalpfade effizient realisiert und Störungen minimiert werden.
- Verbesserte Wärmeableitung: Das 0,8mm starke Material in Verbindung mit der Kupferbeschichtung unterstützt eine effektive Wärmeabfuhr von aktiven Bauteilen.
- Hohe mechanische Stabilität: Die robuste Konstruktion schützt empfindliche Bauteile und verhindert Verformungen während des Lötprozesses und im Betrieb.
- Vereinfachtes Prototyping und Design: Die zweiseitige Funktionalität bietet mehr Flexibilität bei der Platzierung von Bauteilen und der Routenführung.
- Kompatibilität mit Standard-Fertigungsprozessen: Geeignet für gängige Lötverfahren und Montagepraktiken.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien garantieren eine lange Lebensdauer Ihrer Kreationen.
Technische Spezifikationen im Detail
Diese zweiseitige Fotoplatine ist präzise gefertigt, um Ihren anspruchsvollen Anforderungen gerecht zu werden. Mit einer Größe von 160x100mm und einer Dicke von 0,8mm bietet sie eine solide Basis für eine Vielzahl von Elektronikprojekten. Die 35µm Kupferstärke auf beiden Seiten gewährleistet eine hervorragende Leitfähigkeit und Robustheit der Leiterbahnen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | BEL 160X100-2-8 |
| Platinentyp | Fotoplatine, zweiseitig |
| Abmessungen | 160 mm x 100 mm |
| Materialstärke (Trägermaterial) | 0,8 mm |
| Kupferdicke (beidseitig) | 35 µm (entspricht ca. 1 oz/ft²) |
| Oberflächenveredelung | Standardmäßige Oberfläche zur optimalen Lötbarkeit, ausgelegt für industrielle Prozesse. Die genaue Veredelung sorgt für eine lange Lagerfähigkeit und zuverlässige Lötverbindungen. |
| Isolationsmaterial | Hochwertiges FR-4 Basismaterial, bekannt für seine ausgezeichneten dielektrischen Eigenschaften und thermische Beständigkeit, unerlässlich für stabile Schaltungen. |
| Anwendungsbereiche | Prototyping, Kleinserienfertigung, industrielle Steuerungen, Audio- und Videotechnik, Sensorik, DIY-Elektronikprojekte mit komplexen Anforderungen. |
Vielseitige Anwendungsmöglichkeiten
Die BEL 160X100-2-8 Fotoplatine eignet sich hervorragend für eine breite Palette von Anwendungen. Ob Sie einen komplexen Audioverstärker entwickeln, eine digitale Steuereinheit für ein industrielles System aufbauen oder ein ambitioniertes DIY-Projekt realisieren möchten – die zweiseitige Struktur und die robusten Spezifikationen dieser Platine bieten die nötige Grundlage. Die präzise gefertigte Oberfläche ermöglicht auch anspruchsvollste Leiterbahnführungen, einschließlich feiner Leiterbahnen und enger Abstände, was für moderne Hochfrequenzschaltungen oder kompakte Designs von entscheidender Bedeutung ist.
FAQ – Häufig gestellte Fragen zu BEL 160X100-2-8 – Fotoplatine, zweiseitig, 160x100mm, 0,8mm, 35u
Kann ich diese Platine für Hochfrequenzanwendungen verwenden?
Ja, die BEL 160X100-2-8 Fotoplatine ist aufgrund ihrer zweiseitigen Struktur und der definierten Materialeigenschaften, wie der FR-4 Basis, gut für Hochfrequenzanwendungen geeignet. Die Möglichkeit, Signalfelder und Masseflächen auf beiden Seiten zu definieren und die Signalwege kurz zu halten, trägt zur Minimierung von Störungen und zur Verbesserung der Signalintegrität bei.
Welche Lötverfahren sind für diese Platine empfohlen?
Die Platine ist für gängige Lötverfahren wie Handlöten, Wellenlöten und Reflow-Löten ausgelegt. Die 35µm Kupferstärke und die hochwertige Oberflächenveredelung gewährleisten eine gute Benetzbarkeit und eine stabile Lötverbindung.
Wie beeinflusst die Dicke von 0,8mm die Leistung?
Die Dicke von 0,8mm bietet eine gute Balance zwischen mechanischer Stabilität und Flexibilität. Sie ist robust genug, um auch größeren Bauteilen Halt zu geben und Verformungen zu widerstehen, aber auch flexibel genug, um in Gehäusen oder bei Vibrationen eingesetzt werden zu können, ohne zu brechen. Diese Dicke unterstützt zudem die Wärmeableitung.
Ist die Platine für den Einsatz in rauen Umgebungen geeignet?
Das FR-4 Basismaterial bietet eine gute thermische Beständigkeit und Isolationseigenschaften. In Kombination mit einer entsprechenden Schutzlackierung können die Platinen auch in Umgebungen mit moderater Feuchtigkeit oder Staub eingesetzt werden. Für extrem raue Umgebungen sind jedoch zusätzliche Schutzmaßnahmen zu empfehlen.
Was bedeutet zweiseitig genau?
Zweiseitig bedeutet, dass die Platine auf beiden Seiten mit Kupfer kaschiert ist. Dies ermöglicht es, Leiterbahnen auf der Ober- und Unterseite zu führen und diese bei Bedarf miteinander zu verbinden (durch Vias). Dies erhöht die Packungsdichte und die Flexibilität des Schaltungsdesigns erheblich.
Welche Arten von Bauteilen kann ich auf dieser Platine montieren?
Sie können eine breite Palette von elektronischen Bauteilen montieren, von bedrahteten Komponenten (THT) bis hin zu oberflächenmontierten Bauteilen (SMD). Die 0,8mm Dicke und die 35µm Kupferbahnstärke sind für die meisten gängigen Bauteile und deren Strombelastbarkeit ausgelegt.
Kann ich die Leiterbahnen selbst ätzen?
Ja, die BEL 160X100-2-8 Fotoplatine ist prinzipiell für das manuelle Ätzen geeignet, um eigene Leiterbahnmuster zu erstellen. Die Fotolackoberfläche ist dafür ausgelegt, dass sie mit Fotolack behandelt und belichtet werden kann, um das gewünschte Muster zu übertragen.
