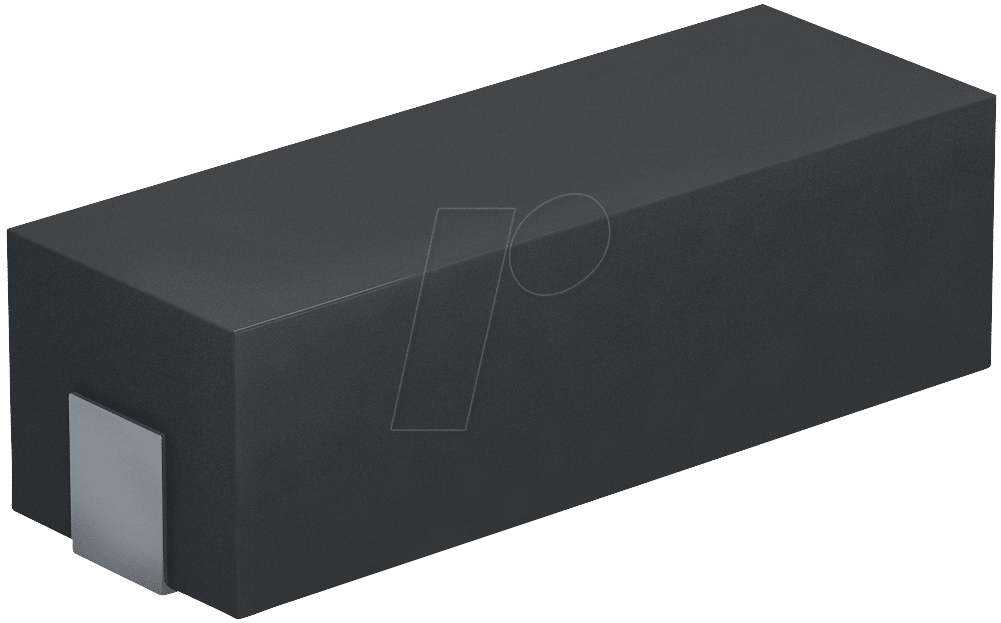

Optimale EMV-Entstörung mit dem BEAD SMD-002 Ferrit-Entstörfilter
Störungen durch hochfrequente elektromagnetische Wellen (EMV) können die Leistung und Zuverlässigkeit empfindlicher elektronischer Schaltungen erheblich beeinträchtigen. Der BEAD SMD-002 – ein spezialisierter EMV Ferrit-Entstörfilter mit einer Impedanz von 100 Ohm bei 100 MHz – ist die präzise Lösung für Entwickler und Techniker, die eine effektive Unterdrückung unerwünschter Störsignale auf Leiterplatten anstreben. Dieses Bauteil minimiert Rauschen und gewährleistet die Signalintegrität in einer Vielzahl von anspruchsvollen Applikationen.
Die überlegene Wahl für Signalintegrität: Warum BEAD SMD-002?
Im Gegensatz zu herkömmlichen Entstörlösungen, die oft einen Kompromiss zwischen Effektivität und Bauraum darstellen, bietet der BEAD SMD-002 eine herausragende Leistung auf kleinstem Raum. Seine spezifische Charakteristik bei 100 MHz ist ideal für die Unterdrückung von Störfrequenzen, die typischerweise in modernen digitalen und analogen Schaltungen auftreten. Die Oberflächenmontagetechnik (SMD) ermöglicht eine nahtlose Integration in dichte Leiterplattendesigns, was ihn zur idealen Wahl für kompakte und leistungsstarke Elektronik macht.
Präzise Signalreinigung durch fortschrittliche Ferrittechnologie
Der Kern des BEAD SMD-002 bildet ein speziell entwickelter Ferritkern, der auf die Absorption und Dissipation hochfrequenter Energie ausgelegt ist. Diese Technologie, kombiniert mit der präzisen Impedanz von 100 Ohm bei 100 MHz, sorgt für eine effektive Dämpfung von Gleichtaktstörungen und eine Minimierung von Hochfrequenzrauschen, ohne dabei die gewünschten Signale negativ zu beeinflussen. Dies ist entscheidend für die Funktionssicherheit von Kommunikationsgeräten, Sensoren und vielen anderen Präzisionsinstrumenten.
Vorteile des BEAD SMD-002 für Ihre Elektronikentwicklung
- Effektive Hochfrequenz-Dämpfung: Gezielte Reduktion von EMV-Störungen im relevanten Frequenzbereich.
- Optimale Signalintegrität: Gewährleistung klarer und unverfälschter Signale für maximale Systemleistung.
- Kompakte SMD-Bauform: Ermöglicht den Einsatz in modernen, platzsparenden Schaltungsdesigns.
- Hohe Zuverlässigkeit: Langlebige Konstruktion für den professionellen Einsatz.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für digitale und analoge Schaltungen in diversen Branchen.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für professionelle EMV-Schutzmaßnahmen.
Technische Spezifikationen und Anwendungsbereiche
Der BEAD SMD-002 ist ein unverzichtbarer Bestandteil für jede moderne Elektronikentwicklung, die Wert auf Störungsfreiheit und optimale Performance legt. Seine Konstruktion und seine elektrischen Eigenschaften machen ihn zu einer Schlüsselkomponente in zahlreichen Sektoren.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | EMV Ferrit-Entstörfilter |
| Modellnummer | BEAD SMD-002 |
| Montageart | SMD (Surface Mount Device) |
| Impedanz | 100 Ohm bei 100 MHz (typisch) |
| Material | Hochwertiger Ferritkern für optimale Hochfrequenzabsorption |
| Betriebstemperaturbereich | Breit gefächert, für industrielle Anwendungen geeignet (genaue Werte je nach Herstellerspezifikation) |
| Gehäusegröße (SMD) | Kompakte Bauform, optimiert für gängige Bestückungsmaschinen |
| Anwendungsgebiete | Datenleitungen, Stromversorgungsleitungen, USB-Schnittstellen, HDMI-Verbindungen, digitale Signalpfade, Messgeräte, Automotive-Elektronik, Telekommunikation, Consumer-Elektronik. |
Einsatzgebiete des BEAD SMD-002: Wo Signalintegrität zählt
Die Fähigkeit des BEAD SMD-002, hochfrequente Störsignale effektiv zu unterdrücken, macht ihn zu einer kritischen Komponente in einer breiten Palette von Anwendungen. In der Automotive-Elektronik ist er unerlässlich für die Entstörung von Datenbussen und Stromversorgungsleitungen, um die einwandfreie Funktion von Fahrerassistenzsystemen und Infotainmentsystemen zu gewährleisten. Im Bereich der Telekommunikation hilft er, die Signalqualität in Basisstationen und Endgeräten zu optimieren, was zu stabileren Verbindungen führt.
Für Consumer-Elektronik-Produkte wie Smart-TVs, Spielekonsolen und Mobiltelefone ist eine saubere Signalverarbeitung entscheidend für das Benutzererlebnis. Der BEAD SMD-002 trägt dazu bei, unerwünschtes Rauschen zu minimieren und somit die Bild- und Tonqualität zu verbessern. In industriellen Steuerungs- und Messsystemen, wo Präzision und Zuverlässigkeit oberste Priorität haben, verhindert dieser Entstörfilter, dass externe Störquellen die Genauigkeit der Messwerte oder die Stabilität der Steuerung beeinträchtigen.
Darüber hinaus ist der Einsatz auf USB- und HDMI-Schnittstellen von großer Bedeutung, um Datenverluste und Bildstörungen bei hohen Übertragungsraten zu vermeiden. Durch die Integration des BEAD SMD-002 in diese kritischen Verbindungen werden die Robustheit und die Datenintegrität deutlich erhöht. Seine Vielseitigkeit und die präzisen Eigenschaften machen ihn zu einer universellen Lösung für Entwickler, die kompromisslose Leistung und Zuverlässigkeit in ihren elektronischen Designs anstreben.
FAQ – Häufig gestellte Fragen zu BEAD SMD-002 – EMV Ferrit-Enstörfilter, SMD,100 Ohm @ 100 MHz
Was ist die primäre Funktion eines EMV Ferrit-Entstörfilters wie dem BEAD SMD-002?
Die primäre Funktion des BEAD SMD-002 ist die Unterdrückung von hochfrequenten Störsignalen (EMV-Störungen), die über Leiterbahnen oder Kabel übertragen werden. Er absorbiert unerwünschte Hochfrequenzenergie und verhindert so, dass diese die Funktionalität empfindlicher elektronischer Komponenten beeinträchtigt.
Bei welcher Frequenz ist die Entstörwirkung des BEAD SMD-002 am stärksten?
Die angegebene Impedanz von 100 Ohm bei 100 MHz kennzeichnet die Frequenz, bei der der BEAD SMD-002 seine maximale Dämpfungswirkung entfaltet. Dies ist ein wichtiger Indikator für die Effektivität bei der Bekämpfung typischer Störfrequenzen in modernen Schaltungen.
Für welche Art von Schaltungen ist der BEAD SMD-002 besonders gut geeignet?
Der BEAD SMD-002 ist ideal für digitale und analoge Schaltungen, die anfällig für hochfrequente Störungen sind. Dies umfasst Datenleitungen (z.B. USB, HDMI), Stromversorgungsleitungen, Kommunikationsschnittstellen und Präzisionsmesstechnik, wo Signalintegrität von entscheidender Bedeutung ist.
Warum ist die SMD-Bauform des Filters wichtig?
Die SMD-Bauform (Surface Mount Device) ermöglicht die direkte Montage auf der Oberfläche von Leiterplatten. Dies ist entscheidend für moderne, kompakte Designs, da es den Platzbedarf reduziert, die Bestückung automatisiert werden kann und kurze Signalwege zu einer verbesserten Leistung beitragen.
Welchen Vorteil bietet die spezifische Impedanz von 100 Ohm bei 100 MHz?
Diese spezifische Impedanz ist optimiert, um eine signifikante Dämpfung von Störfrequenzen in einem gängigen und kritischen Bereich zu erreichen, ohne dabei die Integrität der gewünschten Signale zu beeinträchtigen. Sie bietet eine effektive Balance zwischen Entstörungsleistung und Signalintegrität.
Wie beeinflusst der BEAD SMD-002 die Leistung von Datenübertragungsleitungen wie USB oder HDMI?
Auf Datenübertragungsleitungen hilft der BEAD SMD-002, hochfrequente Störsignale zu unterdrücken, die zu Datenfehlern, verringerter Übertragungsrate oder Bild-/Tonstörungen führen können. Dies gewährleistet eine stabilere und zuverlässigere Datenübertragung.
Ist der BEAD SMD-002 für Anwendungen mit hohen Stromstärken geeignet?
Die Eignung für hohe Stromstärken hängt von den spezifischen elektrischen Parametern des Bauteils ab, die über die Impedanz hinausgehen (z.B. maximal zulässiger Gleichstrom (DC Current Rating) und thermische Belastbarkeit). Für kritische Anwendungen sollten stets die vollständigen Datenblätter des Herstellers konsultiert werden. Generell sind Ferritperlen wie diese primär für die Filterung von Störsignalen ausgelegt und nicht als Hauptleiter für hohe Stromstärken.
