BDW 84D – Darlington-Transistor: Maximale Leistung und Zuverlässigkeit für anspruchsvolle Schaltanwendungen
Sie suchen einen leistungsstarken und robusten PNP-Darlington-Transistor, der selbst unter widrigsten Bedingungen konstante Leistung liefert? Der BDW 84D – Darlington-Transistor, PNP, 120V, 15A, 150W, TO-3PN ist die ultimative Lösung für Entwickler und Ingenieure, die eine zuverlässige und effiziente Lösung für Hochstrom-Schaltanwendungen und Leistungsverstärker benötigen. Dieses Bauteil übertrifft Standardlösungen durch seine herausragende Stromtragfähigkeit, hohe Spannungsfestigkeit und exzellente thermische Performance, was es zur idealen Wahl für professionelle Elektronikprojekte macht.
Überlegene Leistung und Effizienz: Der BDW 84D im Detail
Der BDW 84D gehört zur Klasse der PNP-Darlington-Transistoren und zeichnet sich durch eine hohe Stromverstärkung und geringe Sättigungsspannung aus. Diese Eigenschaften ermöglichen eine präzise Steuerung hoher Lastströme mit minimalem Steuerstrom, was ihn besonders attraktiv für energieeffiziente Schaltungen macht. Die Fähigkeit, Ströme von bis zu 15 Ampere zu schalten und dabei eine Verlustleistung von bis zu 150 Watt zu verkraften, positioniert den BDW 84D als eine erste Wahl für anspruchsvolle Applikationen, wo Zuverlässigkeit und Performance oberste Priorität haben.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des BDW 84D ermöglicht seinen Einsatz in einer breiten Palette von professionellen Elektronikanwendungen. Seine hohe Stromtragfähigkeit und Spannungsfestigkeit prädestinieren ihn für den Einsatz in:
- Leistungsverstärkern: Ideal für die Endstufen von Audioverstärkern, wo eine hohe Stromlieferfähigkeit für kräftige und unverzerrte Wiedergabe benötigt wird.
- Schaltnetzteilen: Ermöglicht die effiziente Steuerung von Sekundärseiten-Schaltungen und die Regelung hoher Ströme.
- Motorsteuerungen: Geeignet für die Steuerung von Gleichstrommotoren, wo präzise und leistungsstarke Schaltvorgänge erforderlich sind.
- Industrielle Steuerungen: Als robuster Schalter in komplexen industriellen Automatisierungssystemen, die auf Zuverlässigkeit angewiesen sind.
- Netzteilkonstruktionen: Zur Stabilisierung und Regelung von Spannung und Strom in leistungsstarken Stromversorgungen.
- Relais- und Schütztreiber: Ermöglicht das sichere und effiziente Ansteuern von größeren Schaltkomponenten.

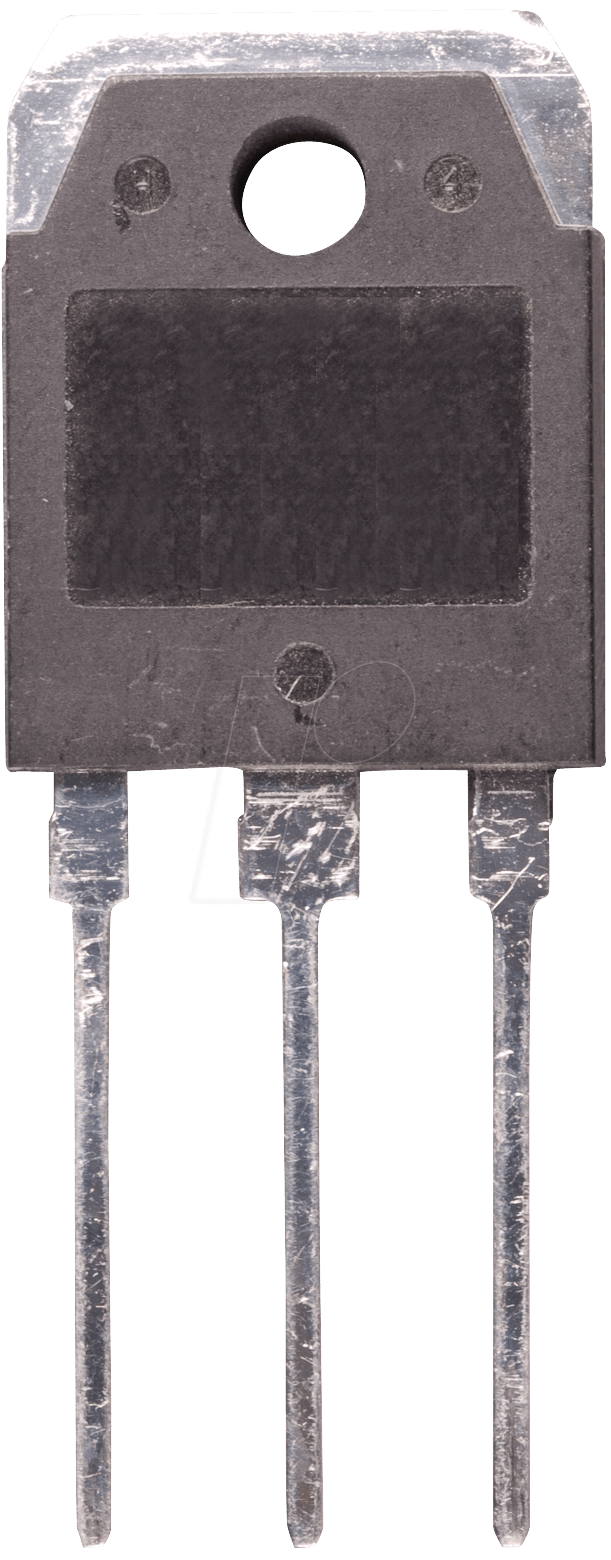

Konstruktionsmerkmale und Vorteile des TO-3PN Gehäuses
Das TO-3PN-Gehäuse des BDW 84D bietet entscheidende Vorteile in Bezug auf thermisches Management und mechanische Robustheit. Dieses Standardgehäuse für Leistungstransistoren ermöglicht eine effektive Wärmeabfuhr, die für Bauteile mit hoher Verlustleistung essenziell ist. Die Anschlüsse sind robust gestaltet, um eine sichere und zuverlässige Verbindung in anspruchsvollen Umgebungen zu gewährleisten.
- Hervorragende thermische Anbindung: Das TO-3PN-Gehäuse ist für die Montage mit Kühlkörpern optimiert, was eine effektive Wärmeableitung sicherstellt und Überhitzung verhindert.
- Mechanische Stabilität: Die Bauweise des Gehäuses bietet eine hohe Widerstandsfähigkeit gegenüber mechanischen Belastungen und Vibrationen.
- Standardisierte Montage: Erleichtert die Integration in bestehende Schaltungsdesigns und die Auswahl passender Kühlkörper.
- Zuverlässige Anschlüsse: Die robusten Anschlussbeine ermöglichen eine sichere Lötverbindung auch bei hohen Strömen.
Technische Spezifikationen: Ein Überblick über Leistungswerte
Der BDW 84D – Darlington-Transistor, PNP, 120V, 15A, 150W, TO-3PN bietet ein beeindruckendes Leistungsspektrum, das ihn für anspruchsvolle Projekte qualifiziert. Die detaillierten Spezifikationen unterstreichen seine Eignung für Hochleistungsanwendungen, bei denen präzise Kontrolle und hohe Strombelastbarkeit gefordert sind.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 120 V |
| Maximale Kollektorstrom (IC) | 15 A |
| Maximale Verlustleistung (PD) | 150 W |
| Gehäusetyp | TO-3PN |
| DC Stromverstärkungsfaktor (hFE) | Typischerweise ab 250 bei IC = 10 A (variiert je nach Hersteller und spezifischem Datenblatt) |
| Sättigungsspannung (VCE(sat)) | Typischerweise < 2.5 V bei IC = 10 A, IB = 20 mA (zeigt effiziente Schaltcharakteristik) |
| Betriebstemperaturbereich | -65 °C bis +150 °C (erlaubt Einsatz in extremen Umgebungsbedingungen) |
Qualität und Zuverlässigkeit: Das Fundament professioneller Elektronik
Bei Lan.de setzen wir auf Bauteile, die höchste Standards in Bezug auf Qualität und Zuverlässigkeit erfüllen. Der BDW 84D ist ein Paradebeispiel für ein solches Bauteil. Seine Konstruktion und die sorgfältige Fertigung gewährleisten eine lange Lebensdauer und stabile Performance über einen weiten Temperaturbereich. Die Verwendung dieses Transistors in Ihren Schaltungen minimiert das Risiko von Ausfällen und unerwarteten Betriebsunterbrechungen, was besonders in industriellen und kritischen Anwendungen von entscheidender Bedeutung ist. Die konstante Stromverstärkung und die geringe Sättigungsspannung tragen zu einer effizienten Energieverwaltung bei und reduzieren die Notwendigkeit für aufwendige Kühlmaßnahmen, sofern das Bauteil im spezifizierten Rahmen betrieben wird.
Steuerung und Ansteuerung: Optimale Nutzung des BDW 84D
Die Ansteuerung eines Darlington-Transistors wie des BDW 84D erfordert spezielle Überlegungen, um seine volle Leistungskapazität sicher zu nutzen. Aufgrund der internen Verschaltung zweier Transistoren bietet der Darlington-Typ eine sehr hohe Stromverstärkung, was bedeutet, dass nur ein geringer Basisstrom benötigt wird, um einen hohen Kollektorstrom zu schalten. Dies ist ein wesentlicher Vorteil gegenüber einzelnen Transistoren.
- Geringer Steuerstrombedarf: Ein kleiner Vorwiderstand und ein entsprechender Steuersignaltreiber genügen oft, um den Transistor voll durchzusteuern.
- Schutzbeschaltungen: Es ist ratsam, Freilaufdioden bei induktiven Lasten zu integrieren, um Spannungsspitzen beim Abschalten zu absorbieren und den Transistor zu schützen.
- Wärmemanagement: Trotz des TO-3PN-Gehäuses ist bei dauerhaft hoher Strombelastung ein geeigneter Kühlkörper unerlässlich, um die zulässige Verlustleistung nicht zu überschreiten und die Lebensdauer des Transistors zu maximieren.
Häufig gestellte Fragen (FAQ) zum BDW 84D – Darlington-Transistor, PNP, 120V, 15A, 150W, TO-3PN
Kann der BDW 84D für AC-Anwendungen verwendet werden?
Der BDW 84D ist primär für DC-Anwendungen konzipiert. Für AC-Anwendungen, insbesondere solche mit hohen Strömen, sind spezielle AC-Schalter oder Thyristoren besser geeignet. Bei der Ansteuerung mit Wechselspannung muss sichergestellt werden, dass die Polarität und die Spitzenwerte der Spannung und des Stroms stets innerhalb der Spezifikationen des Transistors liegen, was in der Praxis oft schwierig und ineffizient ist.
Welche Art von Kühlkörper wird für den BDW 84D empfohlen?
Die Wahl des Kühlkörpers hängt stark von der tatsächlichen Verlustleistung ab, die der Transistor erzeugt. Bei Dauernutzung nahe der maximalen Verlustleistung von 150 W ist ein leistungsstarker Kühlkörper mit ausreichender Oberfläche und ggf. aktiver Belüftung (Lüfter) erforderlich. Für geringere Strombelastungen können auch kleinere Kühlkörper ausreichen. Es empfiehlt sich, die thermischen Kennwerte im Datenblatt zu konsultieren und ggf. eine thermische Simulation durchzuführen.
Wie unterscheidet sich der BDW 84D von einem NPN-Darlington-Transistor?
Der Hauptunterschied liegt in der Polarität der Leitfähigkeit. PNP-Transistoren werden mit positiven Spannungen am Emitter und negativen Spannungen am Kollektor betrieben, wobei der Steuerstrom typischerweise von der Basis weg fließt. NPN-Transistoren funktionieren umgekehrt. Die Wahl hängt von der Schaltungslogik und den verfügbaren Spannungsquellen ab.
Ist ein Vorwiderstand an der Basis des BDW 84D notwendig?
Ja, ein Vorwiderstand ist in den meisten Anwendungen unerlässlich, um den Basisstrom zu begrenzen und den Transistor vor Überlastung zu schützen. Da der BDW 84D eine sehr hohe Stromverstärkung hat, wird nur ein kleiner Basisstrom benötigt, um einen hohen Kollektorstrom zu schalten. Der genaue Wert des Vorwiderstands muss anhand des gewünschten Kollektorstroms, der verfügbaren Steuerspannung und des hFE-Wertes des Transistors berechnet werden.
Was bedeutet die Sättigungsspannung (VCE(sat)) bei diesem Transistor?
Die Sättigungsspannung (VCE(sat)) ist die minimale Spannung, die zwischen Kollektor und Emitter übrig bleibt, wenn der Transistor vollständig eingeschaltet ist. Eine niedrige Sättigungsspannung ist wünschenswert, da sie bedeutet, dass weniger Energie im Transistor als Wärme verloren geht, was die Effizienz der Schaltung erhöht.
Welche Schutzschaltungen sind für den BDW 84D in induktiven Lasten empfehlenswert?
Bei der Schaltung von induktiven Lasten wie Motoren oder Relais entstehen beim Abschalten hohe Spannungsspitzen (Induktionsspannungen). Um den BDW 84D vor diesen Spannungsspitzen zu schützen, sollte eine Freilaufdiode parallel zur Last geschaltet werden. Diese Diode leitet die Energie der Induktivität ab, wenn der Transistor abschaltet, und verhindert so eine Überspannung am Transistor.
Ist der BDW 84D für hohe Frequenzen geeignet?
Der BDW 84D ist hauptsächlich für niederfrequente Schalt- und Verstärkeranwendungen konzipiert. Darlington-Transistoren haben aufgrund ihrer internen Struktur tendenziell langsamere Schaltzeiten als einfache Transistoren. Für Anwendungen im Hochfrequenzbereich sind spezialisierte Hochfrequenztransistoren besser geeignet.
