BDW 84C – Der Hochleistungs-PNP-Darlington-Transistor für anspruchsvolle Schaltungen
Der BDW 84C ist die definitive Lösung für Ingenieure und Entwickler, die eine robuste und zuverlässige Leistung für Schaltungen mit hohen Strom- und Spannungsanforderungen benötigen. Wenn Standardtransistoren an ihre Grenzen stoßen und eine höhere Schaltleistung, bessere Stromverstärkung und Stabilität gefragt sind, bietet dieser PNP-Darlington-Transistor eine überlegene Alternative.
Überragende Leistungsmerkmale des BDW 84C
Im Vergleich zu herkömmlichen Einzeltansistoren oder weniger leistungsfähigen Darlington-Konfigurationen zeichnet sich der BDW 84C durch seine integrierte Darlington-Struktur aus. Diese ermöglicht eine extrem hohe Stromverstärkung (hFE) bei gleichzeitig geringem Basisstrombedarf. Dies resultiert in effizienteren Schaltungen, geringeren Verlusten und einer vereinfachten Ansteuerung, selbst bei hohen Lastströmen von bis zu 15A. Die hohe Spannungsfestigkeit von 100V und die maximale Verlustleistung von 150W machen ihn zu einer idealen Wahl für anspruchsvolle Schaltanwendungen, Netzteilregulierungen, Motorsteuerungen und Audioverstärker, wo Zuverlässigkeit und Performance oberste Priorität haben.
Technische Spezifikationen und Vorteile
Der BDW 84C ist ein speziell entwickelter Leistungstransistor, der die Anforderungen moderner Elektronikprojekte erfüllt:
- Hohe Strombelastbarkeit: Mit einem kontinuierlichen Kollektorstrom von bis zu 15A kann der BDW 84C problemlos hohe Lasten schalten und steuern, was ihn für leistungsintensive Applikationen prädestiniert.
- Große Spannungsfestigkeit: Eine maximale Kollektor-Emitter-Spannung (VCEO) von 100V bietet ausreichend Spielraum für eine Vielzahl von Schaltungen, einschließlich solcher mit induktiven Lasten, die Spannungsspitzen erzeugen können.
- Integrierte Darlington-Schaltung: Die interne Verschaltung zweier Transistoren in Darlington-Konfiguration resultiert in einer sehr hohen Stromverstärkung (hFE), was einen sehr geringen Ansteuerungsstrom erfordert und die Effizienz des Gesamtsystems steigert.
- Hohe Verlustleistung: Die Nennleistung von 150W (maximal) ermöglicht den Einsatz des BDW 84C in Anwendungen, bei denen signifikante Leistung umgesetzt wird, ohne dass eine übermäßige Wärmeentwicklung oder ein sofortiges Versagen befürchtet werden muss. Dies wird durch das robuste TO-3PN-Gehäuse unterstützt, das eine effektive Wärmeabfuhr ermöglicht.
- Stabile thermische Eigenschaften: Das TO-3PN-Gehäuse ist für seine gute Wärmeableitung bekannt, was für Hochleistungsbauteile unerlässlich ist. Es gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen thermischen Bedingungen.
- PNP-Typ: Als PNP-Transistor ist er ideal für Schaltungen geeignet, bei denen die Last zwischen der positiven Versorgungsspannung und dem Emitter des Transistors geschaltet wird, was typisch für viele Leistungsschalt- und Verstärkeranwendungen ist.
Einsatzmöglichkeiten und Anwendungsgebiete
Der BDW 84C – Darlington-Transistor, PNP, 100V, 15A, 150W, TO-3PN ist aufgrund seiner spezifizierten Eigenschaften eine ausgezeichnete Wahl für eine breite Palette von Anwendungen:
- Netzteiltechnik: Als Teil von linearen Spannungsreglern oder Schaltreglern zur Stabilisierung und Steuerung von Versorgungsspannungen.
- Motorsteuerungen: Zur präzisen Ansteuerung und Regelung von Gleichstrommotoren in industriellen oder hobbyistischen Anwendungen, wo hohe Ströme und Spannungen benötigt werden.
- Audioverstärker: In der Ausgangsstufe von Leistungsverstärkern, wo eine hohe Stromlieferfähigkeit zur Ansteuerung von Lautsprechern erforderlich ist.
- Schaltnetzteile: Als Teil von Hochfrequenzschaltungen zur effizienten Energieumwandlung.
- Industrielle Automatisierung: In Steuerungsmodulen und Leistungselektronik für Produktionsanlagen und Maschinen.
- Labor und Prototypenentwicklung: Als zuverlässiger Baustein für anspruchsvolle Schaltungskonzepte und Leistungsversuche.
Detaillierte Spezifikationen im Überblick
Für eine präzise Planung und Integration bietet die folgende Tabelle eine detaillierte Übersicht der wichtigsten Spezifikationen:
| Spezifikation | Wert / Beschreibung |
|---|---|
| Transistortyp | PNP-Darlington-Leistungstransistor |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Maximale Kollektorstrom (IC) | 15 A |
| Maximale Verlustleistung (PD) | 150 W (mit Kühlkörper) |
| Gehäusetyp | TO-3PN (Metallgehäuse mit Isolierung für Montage) |
| Stromverstärkung (hFE) | Typisch > 750 (abhängig von IC und VCE) |
| Betriebstemperaturbereich (TJ) | -65 °C bis +150 °C |
| Besonderheiten | Integrierte Basisschutzdiode |
Technische Vertiefung: Das TO-3PN-Gehäuse und seine Vorteile

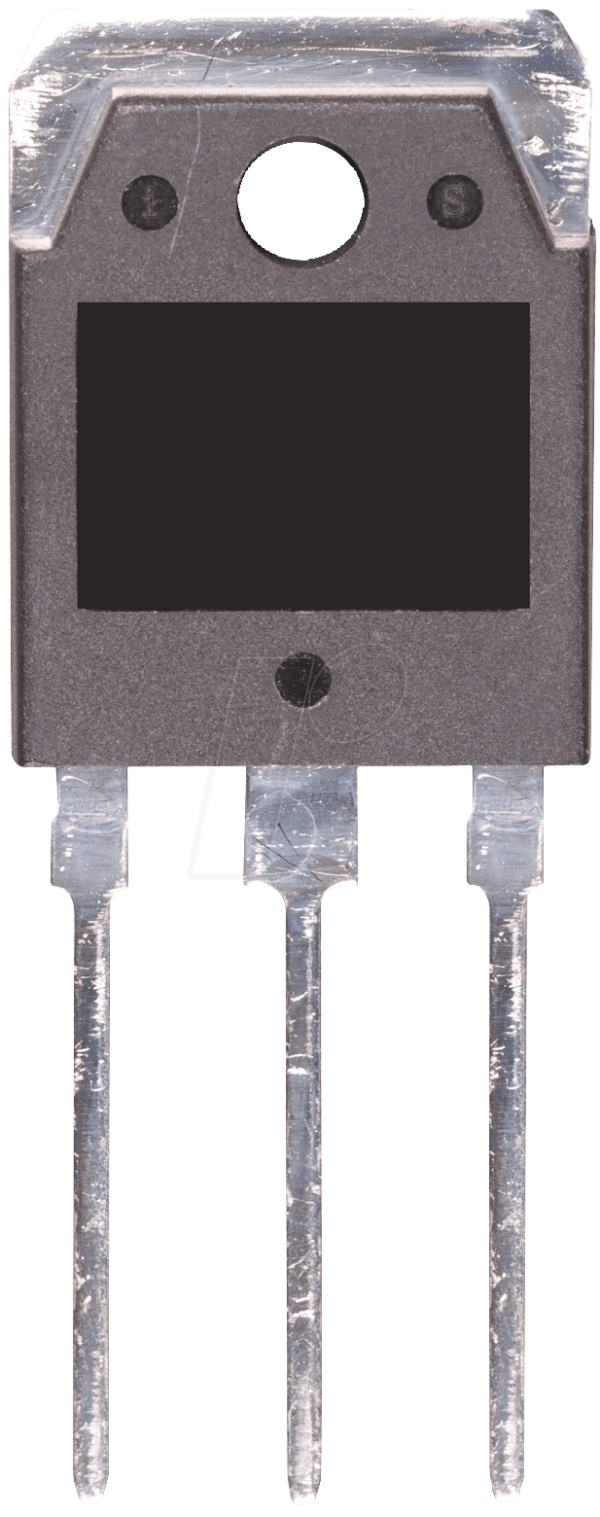

Das TO-3PN-Gehäuse des BDW 84C ist ein entscheidendes Merkmal für dessen Leistungsfähigkeit. Es handelt sich um ein metallbasiertes Gehäuse, das typischerweise eine gute thermische Anbindung an einen externen Kühlkörper ermöglicht. Die „PN“ am Ende der Bezeichnung deutet auf eine isolierte Montage hin, was die Installation vereinfacht, da kein zusätzlicher elektrischer Isolator (wie eine Glimmerscheibe) benötigt wird, wenn der Transistor an einem Metallgehäuse montiert wird. Diese Konstruktion ist essenziell, um die bei der Leistungsumsetzung entstehende Wärme effektiv an die Umgebung oder einen Kühlkörper abzuleiten. Eine unzureichende Wärmeableitung führt zu erhöhten Chiptemperaturen, was die Lebensdauer des Transistors drastisch verkürzen und zu Fehlfunktionen oder zum Ausfall führen kann. Das TO-3PN-Gehäuse bietet hier eine bewährte und robuste Lösung für Hochleistungsanwendungen.
Semantische Relevanz: Darlington-Technologie und ihre Bedeutung
Die Bezeichnung „Darlington-Transistor“ weist auf eine spezifische interne Schaltung hin, bei der zwei bipolare Transistoren hintereinandergeschaltet sind, um eine extrem hohe Stromverstärkung zu erzielen. Der Ausgangsstrom des ersten Transistors dient als Eingangsstrom für den zweiten. Diese Konfiguration erlaubt es, mit einem sehr geringen Basisstrom (IB) einen sehr großen Kollektorstrom (IC) zu steuern. Dies ist besonders vorteilhaft in Anwendungen, wo die Ansteuerspannung oder der Ansteuerstrom begrenzt ist. Die integrierte Darlington-Struktur im BDW 84C vereinfacht zudem das Schaltungsdesign, da keine externen Bauteile für diese Verstärkungsstufe benötigt werden. Die hohe hFE, die oft im Bereich von mehreren Hundert liegt, reduziert den Bedarf an leistungsfähigen Ansteuereinheiten und minimiert somit die Verluste in der Ansteuerungsschaltung.
FAQ – Häufig gestellte Fragen zu BDW 84C – Darlington-Transistor, PNP, 100V, 15A, 150W, TO-3PN
Welche Art von Kühlung wird für den BDW 84C empfohlen?
Aufgrund der hohen Verlustleistung von bis zu 150W ist die Verwendung eines geeigneten Kühlkörpers unerlässlich. Die Art und Größe des Kühlkörpers hängen von der spezifischen Anwendung und der erwarteten Verlustleistung ab. Für die meisten Anwendungen, bei denen der Transistor nahe seiner Nennleistung betrieben wird, ist ein passiver Kühlkörper mit ausreichender Oberfläche oder ein aktiver (lüftergekühlter) Kühlkörper erforderlich, um die Chiptemperatur unter dem maximal zulässigen Grenzwert zu halten.
Kann der BDW 84C als Schalter eingesetzt werden?
Ja, der BDW 84C eignet sich hervorragend als Leistungsschalter. Seine hohe Strombelastbarkeit und die schnelle Schaltgeschwindigkeit machen ihn ideal für das Ein- und Ausschalten von Lasten mit hohen Stromanforderungen. Die Darlington-Struktur ermöglicht dabei eine effiziente und verlustarme Schaltung.
Wie unterscheidet sich der BDW 84C von einem einzelnen PNP-Transistor?
Der Hauptunterschied liegt in der integrierten Darlington-Schaltung. Ein einzelner PNP-Transistor hat eine deutlich geringere Stromverstärkung. Der BDW 84C, als Darlington-Typ, bietet eine signifikant höhere Stromverstärkung (hFE), was bedeutet, dass ein viel kleinerer Basisstrom benötigt wird, um einen großen Kollektorstrom zu steuern. Dies führt zu höherer Effizienz und vereinfachter Ansteuerung.
Ist der BDW 84C für den Einsatz in Netzteilen geeignet?
Absolut. Der BDW 84C ist eine ausgezeichnete Wahl für verschiedene Netzteilapplikationen, insbesondere für lineare Spannungsregler oder als leistungsstarker Schalter in Schaltnetzteilen, wo seine hohe Strombelastbarkeit und Spannungsfestigkeit von Vorteil sind.
Welche Sicherheitsaspekte sind bei der Montage des BDW 84C zu beachten?
Da der BDW 84C ein Leistungstransistor ist, muss auf eine angemessene Wärmeableitung geachtet werden, um Überhitzung zu vermeiden. Das TO-3PN-Gehäuse erleichtert die Montage mit Kühlkörpern. Achten Sie auf eine korrekte Polung bei der Beschaltung und stellen Sie sicher, dass die maximal zulässigen Spannungs- und Stromwerte nicht überschritten werden, um Beschädigungen oder einen Ausfall zu verhindern.
Was bedeutet die Angabe „PNP“ bei diesem Transistor?
„PNP“ bezeichnet den Typ des bipolaren Transistors. Bei PNP-Transistoren fließen die Hauptströme vom Kollektor zum Emitter, und die Steuerung erfolgt über den Basisstrom. Sie werden typischerweise in Schaltkreisen verwendet, bei denen die Last zwischen der positiven Versorgungsspannung und dem Emitter des Transistors liegt.
Wie robust ist das TO-3PN-Gehäuse im Vergleich zu modernen SMD-Gehäusen?
Das TO-3PN-Gehäuse ist ein robustes Metallgehäuse, das sich durch hervorragende thermische Eigenschaften und mechanische Stabilität auszeichnet, insbesondere für Hochleistungsanwendungen. Während moderne SMD-Gehäuse (Surface-Mount-Device) für Miniaturisierung und automatische Bestückung optimiert sind, bietet das TO-3PN-Gehäuse Vorteile bei der direkten Wärmeableitung und der Handhabung hoher Leistungsdichten, was es für viele industrielle und leistungskritische Anwendungen weiterhin relevant macht.
