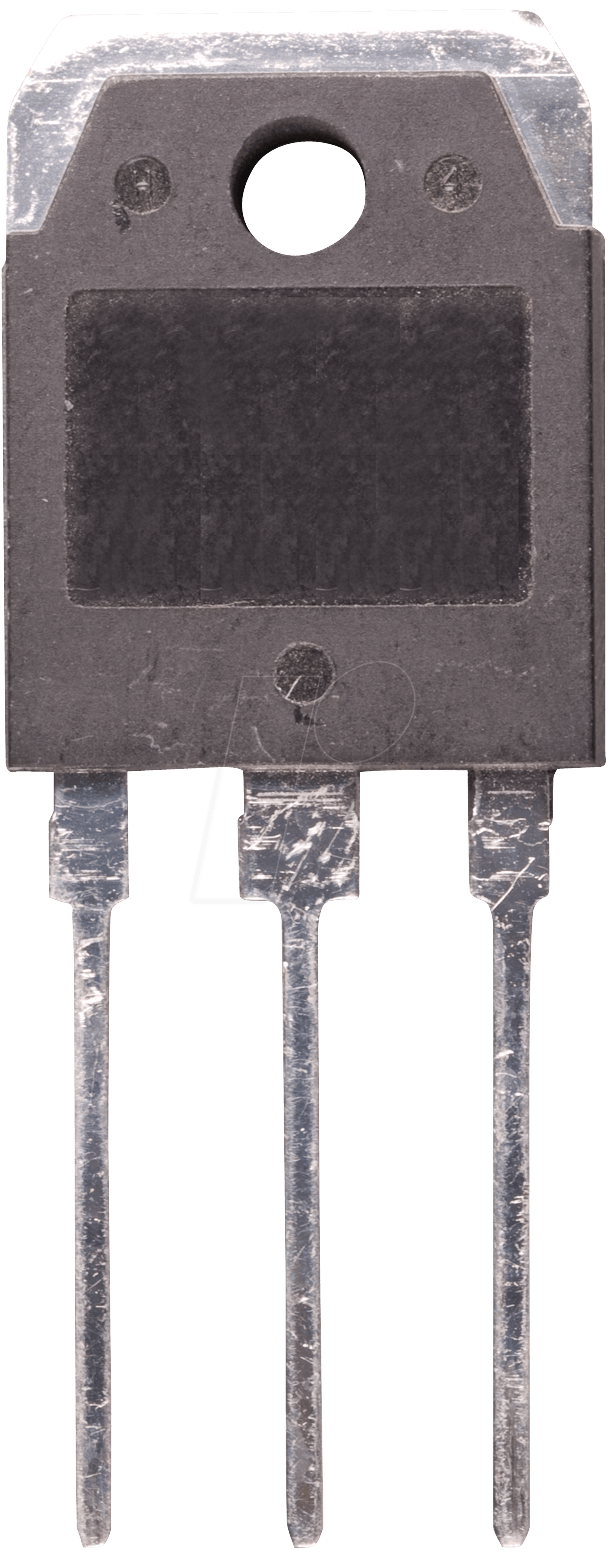

BDV 65C – Hochleistungs-Darlington-Transistor für anspruchsvolle Schaltungen
Sind Sie auf der Suche nach einer robusten und leistungsfähigen Lösung für Ihre schaltenden und verstärkenden Anwendungen im Niedervolt- und Mittelspannungsbereich? Der BDV 65C Darlington-Transistor, eine NPN-Variante mit beeindruckenden Spezifikationen von 120V Sperrspannung, 12A Strombelastbarkeit und 125W Verlustleistung, ist die ideale Wahl für Ingenieure, Entwickler und anspruchsvolle Hobbyisten, die auf Zuverlässigkeit und Performance setzen. Dieses Bauteil meistert zuverlässig die Herausforderungen bei der Steuerung von Motoren, in Netzteilen oder in anderen Leistungselektronik-Schaltungen.
Überragende Leistung und Zuverlässigkeit dank Darlington-Technologie
Der BDV 65C zeichnet sich durch seine integrierte Darlington-Struktur aus, die eine signifikant höhere Stromverstärkung (hFE) im Vergleich zu einzelnen Transistoren bietet. Dies ermöglicht das Schalten hoher Ströme mit geringen Basisströmen, was die Ansteuerung vereinfacht und die Effizienz von Schaltungen verbessert. Die hohe Spannungsfestigkeit von 120V macht ihn zudem für eine breite Palette von Anwendungen geeignet, bei denen Standardtransistoren an ihre Grenzen stoßen würden. Die Leistung von 125W wird durch eine optimierte thermische Anbindung im SOT-93 Gehäuse gewährleistet, was eine zuverlässige Wärmeableitung sicherstellt und die Langlebigkeit des Bauteils erhöht.
Technische Spezifikationen und Anwendungsfelder
Der BDV 65C ist ein NPN-Leistungstransistor, der sich durch seine spezifischen Parameter auszeichnet:
- Sperrspannung (VCEO): 120V – Ermöglicht den Einsatz in Schaltungen mit moderaten Spannungspegeln.
- Kollektorstrom (IC): 12A – Ausreichend für die Ansteuerung von Lasten wie kleinen bis mittleren Elektromotoren, Relais oder leistungsstarken LEDs.
- Verlustleistung (PD): 125W – Bietet eine hohe Reserve für anspruchsvolle Schalt- und Verstärkerfunktionen.
- Gehäuse: SOT-93 – Ein robustes und gut kühlbares Gehäuse, das für Leistungskomponenten optimiert ist.
- Stromverstärkung (hFE): Typischerweise sehr hoch durch die Darlington-Konfiguration, was eine effiziente Ansteuerung mit geringen Basisströmen ermöglicht.
- Schaltgeschwindigkeit: Optimiert für Leistungsschaltanwendungen, bei denen schnelle Übergänge erforderlich sind, ohne Kompromisse bei der Robustheit einzugehen.
Diese Eigenschaften prädestinieren den BDV 65C für eine Vielzahl von Anwendungen, darunter:
- Universelle Leistungsschalter
- DC-Motortreiber
- Schaltnetzteile (SMPS)
- Audioverstärker (in Ausgangsstufen)
- Industrielle Steuerungsaufgaben
- Beleuchtungssteuerungen
Die Vorteile des BDV 65C im Detail
Die Wahl des BDV 65C Darlington-Transistors bietet gegenüber einfacheren Halbleiterbauteilen klare Vorteile, die sich direkt in der Performance und Zuverlässigkeit Ihrer Schaltungen widerspiegeln:
- Erhöhte Stromverstärkung: Die inhärente Darlington-Struktur reduziert die Notwendigkeit für vorgeschaltete Verstärkerstufen, was die Schaltungs komplexität verringert und Kosten spart.
- Hohe Belastbarkeit: Mit 12A Kollektorstrom und 125W Verlustleistung ist der BDV 65C für anspruchsvolle Dauerlasten und dynamische Schaltvorgänge ausgelegt.
- Robuste Spannungsfestigkeit: Die 120V Sperrspannung bietet eine notwendige Sicherheitsmarge für viele Anwendungen, die über typische Niederspannungsschaltungen hinausgehen.
- Optimierte Wärmeableitung: Das SOT-93 Gehäuse ist speziell für Leistungshalbleiter konzipiert und ermöglicht eine effektive Wärmeabfuhr, was Überhitzung und vorzeitigen Ausfall verhindert.
- Zuverlässige Schalteigenschaften: Ideal für PWM-Anwendungen und andere Schaltaufgaben, bei denen präzise und schnelle Schaltvorgänge gefordert sind.
- Kosteneffizienz bei hoher Leistung: Bietet eine exzellente Balance zwischen Leistung, Zuverlässigkeit und Kosten, insbesondere für Projekte, bei denen Standardlösungen nicht ausreichen.
Produktdetails im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Sperrspannung (VCEO) | 120 V |
| Maximale Kollektorstrom (IC) | 12 A |
| Maximale Verlustleistung (PD) | 125 W |
| Gehäuseform | SOT-93 |
| Stromverstärkung (hFE) | Typischerweise sehr hoch (durch Darlington-Konfiguration) |
| Einsatzgebiet | Leistungsschalten, Motorsteuerung, Netzteiltechnik |
| Temperaturbereich | Optimiert für zuverlässigen Betrieb unter Last (typische industrielle Spezifikationen) |
FAQ – Häufig gestellte Fragen zu BDV 65C – Darlington-Transistor, NPN, 120V, 12A, 125W, SOT-93
Ist der BDV 65C für den Einsatz in Hochfrequenzanwendungen geeignet?
Der BDV 65C ist primär für Leistungsschalt- und Verstärkeranwendungen im Audio- und Niederfrequenzbereich konzipiert. Aufgrund seiner Darlington-Struktur kann die Schaltgeschwindigkeit im Vergleich zu einzelnen Transistoren oder spezialisierten Hochfrequenztransistoren begrenzt sein. Für anspruchsvolle Hochfrequenzschaltungen werden eher spezielle HF-Transistoren empfohlen.
Welche Kühlmaßnahmen sind für den BDV 65C empfehlenswert?
Aufgrund der hohen Verlustleistung von bis zu 125W ist eine effektive Kühlung unerlässlich. Die Verwendung eines geeigneten Kühlkörpers, der korrekt an das SOT-93 Gehäuse montiert wird, ist dringend empfohlen, um die Betriebstemperatur im zulässigen Bereich zu halten und die Lebensdauer des Transistors zu gewährleisten.
Kann der BDV 65C direkt mit einem Mikrocontroller angesteuert werden?
Ja, die hohe Stromverstärkung der Darlington-Struktur ermöglicht die Ansteuerung des BDV 65C mit geringen Basisströmen, wie sie von den meisten Mikrocontrollern geliefert werden können. Es ist jedoch ratsam, einen Vorwiderstand am Basisanschluss zu verwenden, um den Strom zu begrenzen und den Mikrocontroller zu schützen.
Welche Sicherheitsvorkehrungen sind beim Umgang mit dem BDV 65C zu beachten?
Wie bei allen Leistungshalbleitern sollten bei der Handhabung und Installation des BDV 65C ESD-Schutzmaßnahmen getroffen werden. Achten Sie auf korrekte Polarität und überschreiten Sie niemals die maximal zulässigen Spannungs- und Stromgrenzwerte, um Beschädigungen des Bauteils zu vermeiden.
Ist der BDV 65C für den Betrieb in Automotive-Anwendungen geeignet?
Der BDV 65C ist für allgemeine industrielle und kommerzielle Anwendungen spezifiziert. Für den Einsatz in Automotive-Anwendungen, die oft extremere Temperaturbereiche und Vibrationen erfordern, sollten Sie spezifisch für diese Umgebungen entwickelte und qualifizierte Bauteile in Betracht ziehen.
Was bedeutet „NPN“ bei einem Darlington-Transistor?
„NPN“ beschreibt die Halbleiterstruktur des Transistors. Es bezieht sich auf die Anordnung von P- und N-dotierten Halbleitermaterialien im Inneren des Bauteils (Emitter-Basis-Kollektor). Bei einem NPN-Transistor wird der Stromfluss vom Kollektor zum Emitter durch Zuführung eines positiven Stroms an die Basis gesteuert.
Wie unterscheidet sich der BDV 65C von einem einzelnen NPN-Transistor?
Der BDV 65C ist ein Darlington-Transistor, was bedeutet, dass er intern aus zwei verbundenen NPN-Transistoren besteht. Diese Konfiguration bietet eine deutlich höhere Stromverstärkung (hFE) im Vergleich zu einem einzelnen NPN-Transistor. Dadurch können mit sehr geringen Basisströmen sehr hohe Kollektorströme geschaltet werden, was die Ansteuerung vereinfacht und die Effizienz erhöht.
