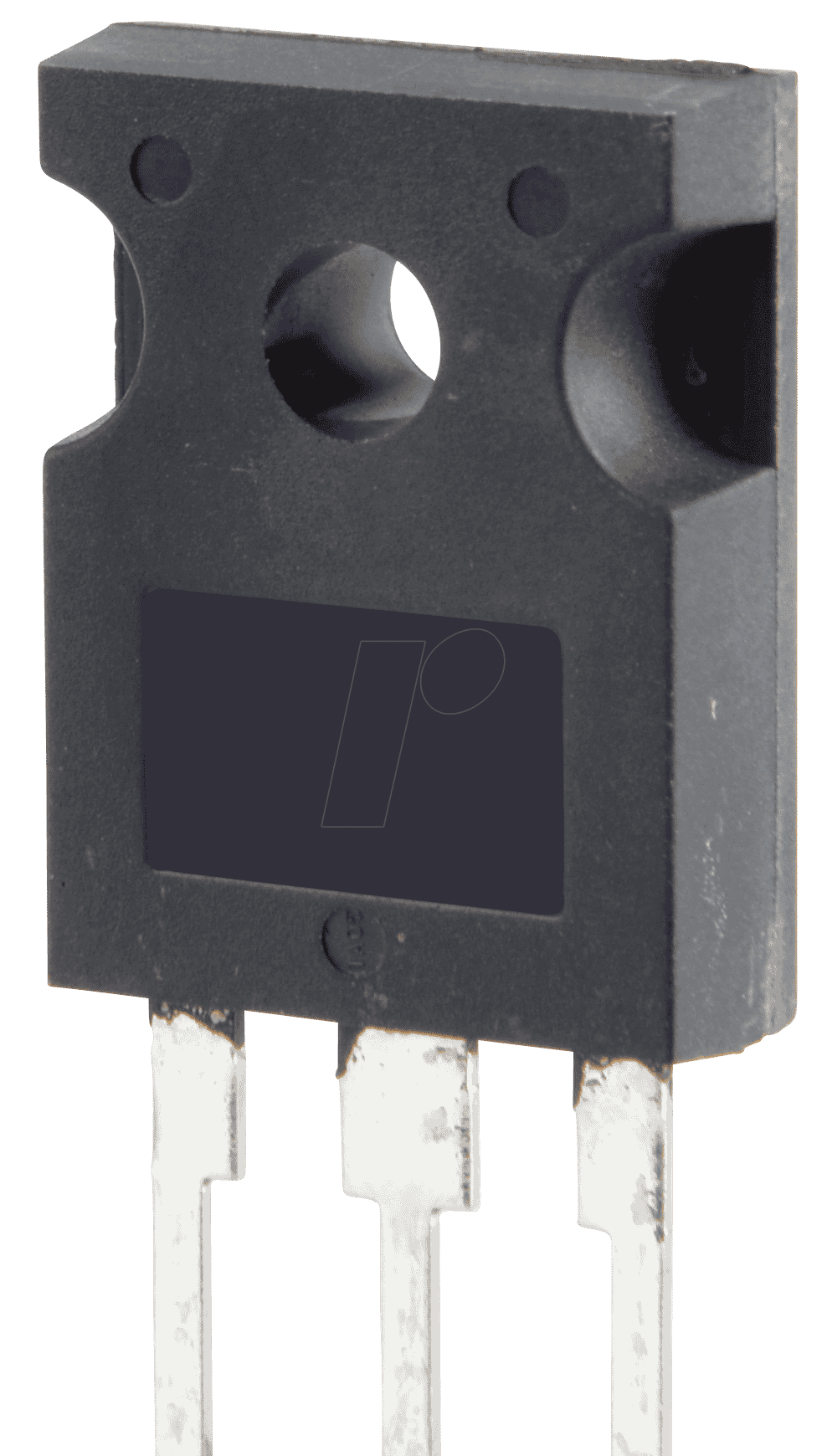

Leistungsstarker NPN Darlington-Transistor für anspruchsvolle Elektronikprojekte: BDV 65BG ONS
Der BDV 65BG ONS – Darlington-Transistor, NPN, 100V, 10A, 125W im TO-247 Gehäuse ist die ideale Lösung für Ingenieure und Elektronikenthusiasten, die zuverlässige und leistungsfähige Schalt- und Verstärkerfunktionen in ihren Schaltungen benötigen. Wenn Sie nach einer Komponente suchen, die hohe Strombelastbarkeit mit robusten Spannungsfestigkeitseigenschaften kombiniert und dabei eine exzellente thermische Performance bietet, dann ist dieser Darlington-Transistor Ihre erste Wahl für anspruchsvolle Anwendungen.
Überragende Leistung und Zuverlässigkeit des BDV 65BG ONS
Der BDV 65BG ONS zeichnet sich durch seine herausragenden elektrischen Kennwerte aus, die ihn von Standard-Darlington-Transistoren abheben. Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 100V und einem kontinuierlichen Kollektorstrom (IC) von 10A bewältigt dieser Transistor mühelos hohe Lasten, die in Leistungselektronik, Stromversorgungen, Motorsteuerungen und anderen anspruchsvollen Schaltungen auftreten. Die hohe Verlustleistung von 125W ermöglicht den Einsatz in Umgebungen, in denen Effizienz und thermische Stabilität entscheidend sind. Dies wird durch die integrierte Kupferbasis im TO-247 Gehäuse unterstützt, welches eine optimierte Wärmeableitung gewährleistet und so thermisches Durchgehen verhindert.
Maximale Stromverstärkung und präzise Steuerung
Als Darlington-Transistor bietet der BDV 65BG ONS eine außergewöhnlich hohe Stromverstärkung (hFE). Dies bedeutet, dass bereits ein geringer Basisstrom ausreicht, um einen sehr hohen Kollektorstrom zu schalten oder zu steuern. Diese Eigenschaft ist besonders vorteilhaft in Anwendungen, bei denen die verfügbare Steuersignalenergie begrenzt ist, wie beispielsweise bei der Ansteuerung durch Mikrocontroller oder geringere Treiberstufen. Die präzise Steuerung hoher Lastströme wird somit deutlich vereinfacht, was zu kompakteren und kostengünstigeren Designs führen kann.
Robustheit und Langlebigkeit durch hochwertige Bauweise
Der BDV 65BG ONS ist für seine Robustheit und Langlebigkeit bekannt. Die interne Struktur des Darlington-Paares ist optimiert, um sowohl hohe Spannungen als auch hohe Ströme zuverlässig zu verarbeiten. Das TO-247 Gehäuse bietet nicht nur eine hervorragende thermische Anbindung an Kühlkörper, sondern auch eine mechanische Stabilität, die für industrielle Umgebungen unerlässlich ist. Die sorgfältige Auswahl der Materialien und die präzise Fertigung gewährleisten eine lange Lebensdauer und minimieren das Risiko von Ausfällen, selbst unter extremen Betriebsbedingungen.
Vielseitige Einsatzmöglichkeiten in der Leistungselektronik
Die spezifischen Eigenschaften des BDV 65BG ONS prädestinieren ihn für eine breite Palette von Anwendungen. Dazu gehören:
- Leistungsschaltanwendungen: Ideal für die Steuerung von Hochstromlasten wie Motoren, Relais, Lampen und Heizsystemen.
- Schaltnetzteile (SMPS): Effiziente und zuverlässige Leistungsschalter in Primär- und Sekundärseiten von Stromversorgungen.
- Motorsteuerungen: Präzise und kraftvolle Steuerung von Gleich- und Wechselstrommotoren in industriellen und Automobilanwendungen.
- Audioverstärker: Als Ausgangsstufe in Class-A/B- oder Class-D-Verstärkern zur Lieferung hoher Ausgangsleistungen.
- Industrielle Automatisierung: Zuverlässiger Baustein in Steuerungs- und Schaltmodulen für Fertigungsanlagen.
- Labornetzteile und Prüfgeräte: Stabile und leistungsfähige Komponenten für die Erzeugung und Steuerung von hohen Strömen.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Hersteller-Teilenummer | BDV 65BG ONS |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 10 A |
| Maximale Verlustleistung (Ptot) | 125 W |
| Gehäusetyp | TO-247 |
| Stromverstärkung (hFE) | Typischerweise > 250 (bei IC = 5A) |
| Einsatztemperatur Bereich | -65 °C bis +150 °C (optimale Betriebsbedingungen je nach Kühlung) |
Detaillierte Betrachtung der Produktmerkmale
Material und Konstruktion
Der BDV 65BG ONS ist mit einem robusten und wärmeleitfähigen TO-247-Gehäuse ausgestattet. Dieses Gehäuseformat, bekannt für seine gute Wärmeabfuhr, ist essenziell für die Bewältigung der hohen Verlustleistung von 125W. Die interne Struktur, bestehend aus zwei integrierten NPN-Transistoren, ist für maximale Stromverstärkung und effiziente Schaltvorgänge optimiert. Die Basis des Transistors ist typischerweise aus hochreinem Silizium gefertigt, um eine hohe Integrität und Zuverlässigkeit zu gewährleisten. Die Kontakte sind für eine optimale elektrische Verbindung und thermische Anbindung an externe Kühlkörper ausgelegt.
Elektrische Eigenschaften und Kennwerte
Die Spannungsfestigkeit von 100V erlaubt den Einsatz in Systemen mit moderaten bis hohen Versorgungsspannungen. Der Dauerstrom von 10A ist ein herausragender Wert, der diesen Transistor für kraftvolle Leistungsschaltungen qualifiziert. Die hohe Stromverstärkung, oft weit über 250, reduziert die Anforderungen an die Ansteuerschaltung erheblich. Dies ist ein kritischer Vorteil gegenüber einzelnen Transistoren oder weniger leistungsfähigen Darlington-Konfigurationen, wo mehrstufige Treiber benötigt würden. Die Schaltgeschwindigkeit ist für typische Leistungselektronikanwendungen optimiert; für sehr schnelle Schaltanwendungen in Frequenzbereichen im MHz-Bereich sind möglicherweise spezielle Bauteile erforderlich, aber für die meisten Motorsteuerungen, Netzteile und allgemeine Schaltfunktionen ist die Geschwindigkeit des BDV 65BG ONS mehr als ausreichend.
Thermische Performance und Kühlung
Die 125W Verlustleistung sind ein klares Indiz dafür, dass eine effektive Kühlung unerlässlich ist. Das TO-247-Gehäuse ist dafür konzipiert, eine gute thermische Kopplung an einen externen Kühlkörper zu ermöglichen. Die thermische Leitfähigkeit des Gehäusematerials und die interne Konstruktion sind darauf ausgelegt, die erzeugte Wärme effizient an die Umgebung abzuführen. Dies ist entscheidend, um den Transistor innerhalb seiner sicheren Betriebstemperaturbereiche zu halten und Überhitzung sowie daraus resultierende Schäden zu vermeiden. Bei der Auslegung von Schaltungen mit dem BDV 65BG ONS ist die Dimensionierung des Kühlkörpers ein kritischer Faktor für die Langzeitstabilität und Leistungsfähigkeit des Systems.
FAQ – Häufig gestellte Fragen zu BDV 65BG ONS – Darlington-Transistor, NPN, 100V, 10A, 125W, TO-247
Was ist der Hauptvorteil eines Darlington-Transistors wie dem BDV 65BG ONS gegenüber einem einzelnen Transistor?
Der Hauptvorteil liegt in der extrem hohen Stromverstärkung. Ein Darlington-Transistor besteht aus zwei ineinandergeschalteten Transistoren, was zu einer exponentiellen Erhöhung der Stromverstärkung führt. Dies bedeutet, dass bereits ein sehr kleiner Basisstrom einen sehr großen Kollektorstrom steuern kann. Dies vereinfacht die Ansteuerschaltungen erheblich, da weniger Treibstrom benötigt wird, was insbesondere bei der Ansteuerung durch Mikrocontroller oder geringere Logikpegel von Vorteil ist.
Ist der BDV 65BG ONS für Hochfrequenzanwendungen geeignet?
Der BDV 65BG ONS ist primär für Leistungsschalt- und Verstärkeranwendungen im Audiofrequenz- oder niedrigen Kilohertz-Bereich optimiert. Seine Schaltzeiten sind für viele typische Leistungselektronik-Aufgaben mehr als ausreichend. Für sehr schnelle Schaltanwendungen im Megahertz-Bereich, wie sie in bestimmten modernen Schaltnetzteilen oder HF-Generatoren vorkommen, sind spezialisierte MOSFETs oder BJTs mit deutlich kürzeren An- und Abfallzeiten besser geeignet.
Welche Art von Kühlkörper ist für den BDV 65BG ONS erforderlich?
Die Notwendigkeit eines Kühlkörpers und dessen Dimensionierung hängen stark von der Anwendungsleistung und den Umgebungsbedingungen ab. Angesichts der maximalen Verlustleistung von 125W ist bei voller Auslastung (10A Strom bei hoher Spannung) ein substanzieller Kühlkörper zwingend erforderlich, um die Betriebstemperatur innerhalb sicherer Grenzen zu halten. Die genaue Größe und Art des Kühlkörpers (z.B. extrudiert, finned) sollte basierend auf thermischen Berechnungen und der maximal erwarteten Betriebstemperatur der Umgebung ermittelt werden. Eine gute thermische Paste zwischen Transistor und Kühlkörper ist ebenfalls essenziell.
Kann der BDV 65BG ONS als Schalter verwendet werden, um Geräte mit 10A zu betreiben?
Ja, der BDV 65BG ONS ist mit seinem kontinuierlichen Kollektorstrom von 10A und einer Spannungsfestigkeit von 100V hervorragend für das Schalten von Lasten bis zu diesen Werten geeignet. Es ist jedoch wichtig sicherzustellen, dass die Ansteuerspannung an der Basis ausreicht, um den Transistor vollständig in den Sättigungsbereich zu treiben, und dass die Verlustleistung durch eine geeignete Kühlung abgeführt wird.
Was bedeutet die Bezeichnung „ONS“ im Zusammenhang mit BDV 65BG ONS?
Die Bezeichnung „ONS“ bezieht sich in der Regel auf spezifische Merkmale oder eine bestimmte Serie des Herstellers. Ohne spezifische Herstellerinformationen ist es schwer, die exakte Bedeutung zu definieren, aber sie könnte sich auf die Art der Legierung, die Oberflächenbehandlung oder eine besondere Fertigungsklasse beziehen, die die Zuverlässigkeit oder Leistung weiter optimiert. Es signalisiert oft eine höhere Qualitäts- oder Leistungsklasse innerhalb der BDV 65BG Familie.
Gibt es spezielle Vorsichtsmaßnahmen beim Löten des BDV 65BG ONS?
Beim Löten des BDV 65BG ONS sind die üblichen Vorsichtsmaßnahmen für Leistungshalbleiter zu beachten. Verwenden Sie ein geeignetes Lötwerkzeug mit Temperaturregelung, um eine Überhitzung der internen Bauteile zu vermeiden. Achten Sie auf eine saubere und feste Lötverbindung, insbesondere an den Stiften, die die hohen Ströme führen müssen. Vermeiden Sie mechanische Belastung der Lötstellen, da dies die Lebensdauer des Bauteils beeinträchtigen kann.
Welche Art von Basisstrom wird benötigt, um den BDV 65BG ONS vollständig durchzuschalten?
Der benötigte Basisstrom hängt von der gewünschten Stromverstärkung (hFE) und dem zu schaltenden Kollektorstrom ab. Da der BDV 65BG ONS eine hohe hFE aufweist (oft > 250), kann bereits ein sehr geringer Basisstrom (oft im Milliampere-Bereich) ausreichen, um den vollen Kollektorstrom von 10A zu steuern. Für eine vollständige Sättigung und minimale Spannung zwischen Kollektor und Emitter (VCE(sat)) wird jedoch oft ein leicht überdimensionierter Basisstrom empfohlen, um sicherzustellen, dass der Transistor auch bei geringeren hFE-Werten (die mit Temperatur oder Alterung variieren können) zuverlässig schaltet.
