BDV 65B – Leistungselektronik für anspruchsvolle Anwendungen
Der BDV 65B – ein NPN Darlington-Transistor – ist die ideale Lösung für Entwickler und Techniker, die robuste und zuverlässige Schalt- und Verstärkerfunktionen in ihrer Schaltung benötigen. Seine hohe Leistungsfähigkeit, kombiniert mit der Darlington-Konfiguration, ermöglicht die Steuerung hoher Ströme und Spannungen mit geringem Ansteueraufwand, was ihn perfekt für den Einsatz in Netzteilen, Motorsteuerungen und anderen leistungselektronischen Applikationen macht.
Überragende Leistungsdaten für maximale Effizienz
Der BDV 65B zeichnet sich durch seine herausragenden technischen Spezifikationen aus, die ihn von herkömmlichen Transistoren abheben und ihn zur überlegenen Wahl für anspruchsvolle Projekte machen:
- Hohe Spannungsfestigkeit: Mit einer Kollektor-Emitter-Spannung (VCEO) von 100V ist der BDV 65B bestens gerüstet, um auch in Umgebungen mit signifikanten Spannungsspitzen oder bei Betrieb an höheren Versorgungsspannungen zuverlässig zu arbeiten. Dies minimiert das Risiko von Durchschlägen und erhöht die Lebensdauer Ihrer Schaltung.
- Starke Strombelastbarkeit: Der kontinuierliche Kollektorstrom (IC) von 12A ermöglicht die Ansteuerung von Lasten, die einen erheblichen Strombedarf haben. Ob leistungsstarke Motoren, Glühlampen oder andere induktive und kapazitive Lasten – der BDV 65B meistert diese Herausforderungen souverän.
- Hohe Verlustleistung: Mit einer maximalen Verlustleistung von 125W kann der Transistor auch bei intensiver Beanspruchung effizient Wärme abführen. Dies ist entscheidend für die thermische Stabilität und Langlebigkeit der gesamten Anwendung. Die SOT-93 Gehäusebauform unterstützt dabei die effektive Wärmeabstrahlung.
- Darlington-Konfiguration: Die integrierte Darlington-Struktur bietet einen extrem hohen Stromverstärkungsfaktor (hFE). Dies bedeutet, dass bereits ein sehr kleiner Basisstrom ausreicht, um den großen Kollektorstrom zu schalten. Dies vereinfacht die Ansteuerungsschaltung erheblich und ermöglicht den Einsatz von Mikrocontrollern oder geringstromfähigen Logikbausteinen zur Steuerung hoher Leistung.
- Schnelle Schaltzeiten: Obwohl Darlington-Transistoren prinzipbedingt etwas langsamer als einzelne Transistoren schalten, bietet der BDV 65B für seine Leistungsklasse optimierte Schaltzeiten, die für eine Vielzahl von Schaltanwendungen ausreichend sind.
Technische Spezifikationen im Detail
Die präzisen technischen Parameter des BDV 65B bilden die Grundlage für seine Zuverlässigkeit und Leistungsfähigkeit. Die folgende Tabelle fasst die wesentlichen Eigenschaften zusammen:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Max. Kollektor-Emitter-Spannung (VCEO) | 100V |
| Max. Kollektorstrom (IC) | 12A (kontinuierlich) |
| Max. Verlustleistung (Ptot) | 125W |
| Gehäuseform | SOT-93 |
| Stromverstärkung (hFE) | Typischerweise > 250 (bei angegebenen Bedingungen) |
| Sperrspannung (VCBO) | 100V |
| Basis-Emitter-Spannung (VBE) | Ca. 2.4V bis 3.0V (bei VCE und IC) |
| Schaltfrequenz | Optimiert für Leistungsschaltanwendungen, Frequenzen im kHz-Bereich gut beherrschbar |
Anwendungsgebiete für den BDV 65B
Der BDV 65B ist aufgrund seiner robusten Bauweise und hohen Leistungsreserven prädestiniert für eine breite Palette von anspruchsvollen Elektronikprojekten. Seine Fähigkeit, hohe Ströme und Spannungen zu schalten, macht ihn zu einem unverzichtbaren Bausteil in:
- Schaltnetzteilen (SMPS): Als primärer Schaltschrank oder in Sekundärschaltkreisen zur Spannungsregelung und Effizienzsteigerung.
- Motorsteuerungen: Zur Ansteuerung von Gleichstrommotoren, Schrittmotoren oder als Teil von H-Brücken für bidirektionale Motorsteuerung.
- Leistungsverstärkern: Insbesondere in Audio- oder Industrieanwendungen, wo hohe Ausgangsleistungen gefordert sind.
- Stromversorgungen für industrielle Automatisierung: Zur Steuerung von Aktoren, Relais oder Magnetventilen.
- Lichtsteuerungen: Zur Dimmung oder Ansteuerung von Hochleistungs-LED-Modulen.
- Schaltregler und DC/DC-Wandler: Zur Erzeugung verschiedener Spannungsebenen aus einer einzigen Quelle.

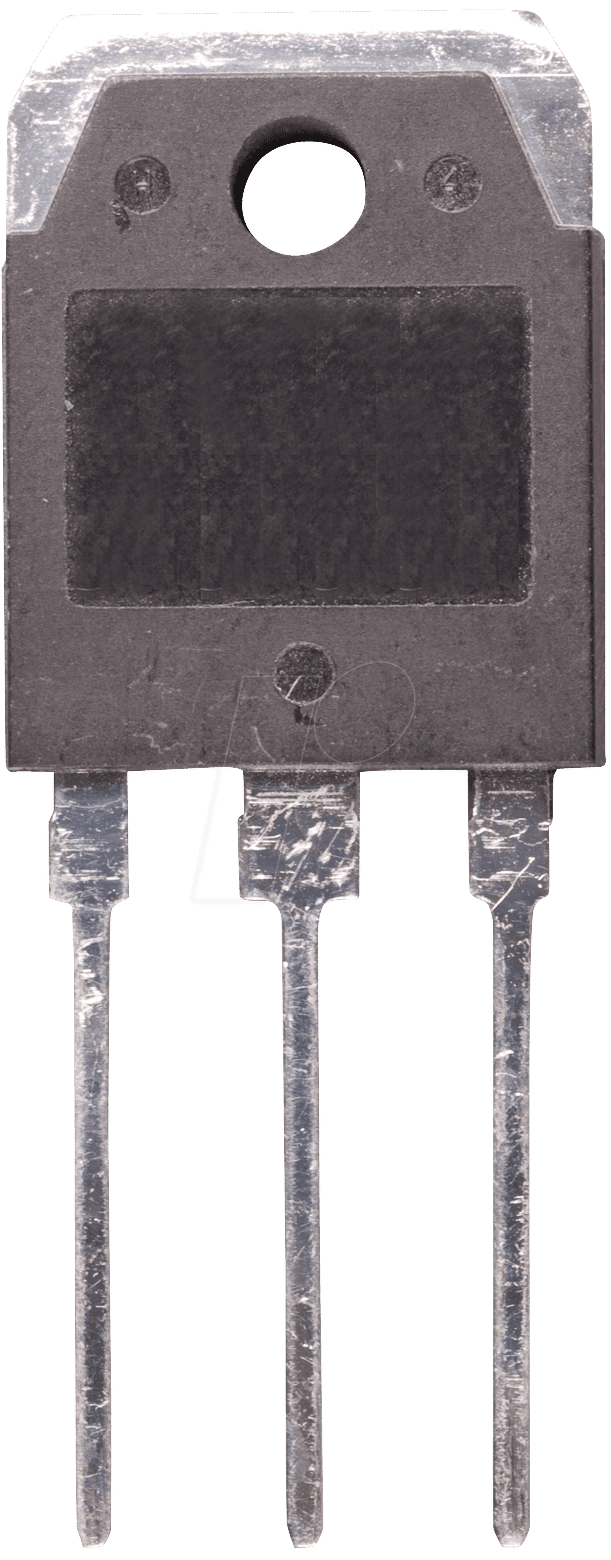

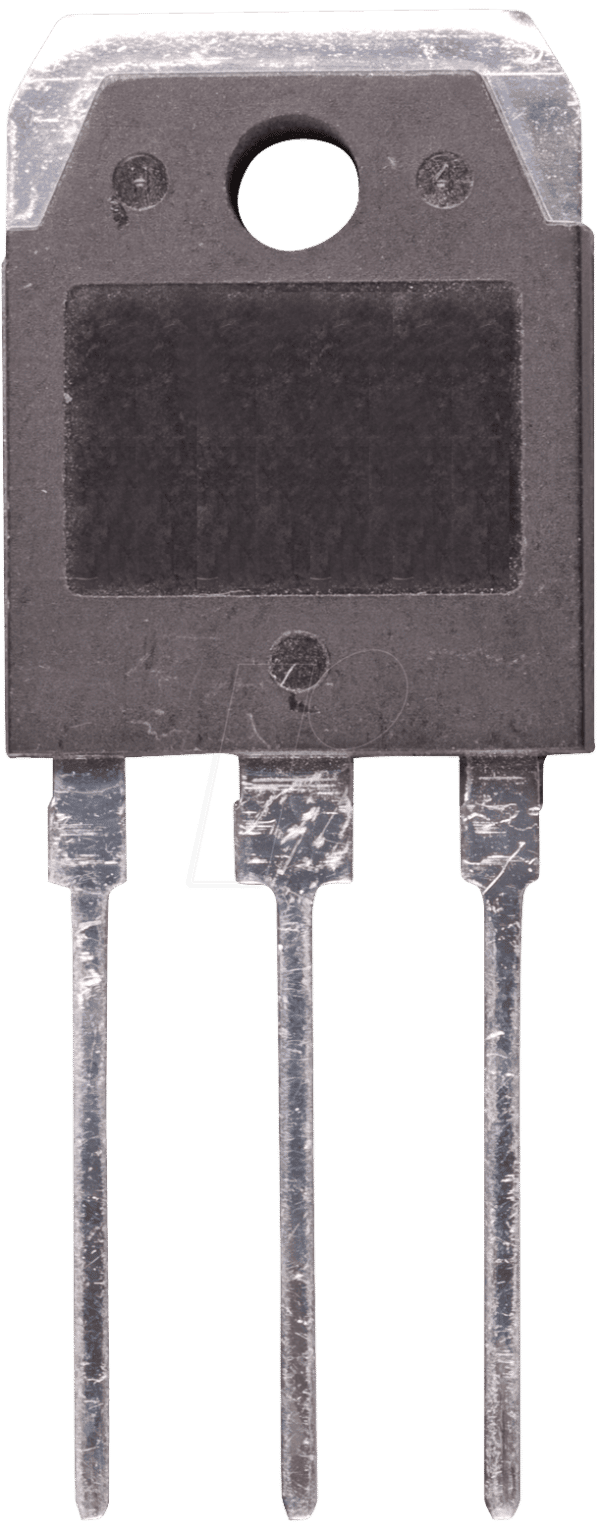

Die Vorteile der SOT-93 Gehäuseform
Das SOT-93 Gehäuse, auch bekannt als TO-218 oder TO-247, ist ein Standard für Leistungshalbleiter und bietet entscheidende Vorteile für den Einsatz des BDV 65B:
- Effiziente Wärmeableitung: Die robuste Bauweise und die großflächige Kontaktfläche des Gehäuses ermöglichen eine effektive Wärmeabfuhr von der Halbleiterchipfläche. Dies ist essentiell, um die Betriebstemperatur niedrig zu halten und die Lebensdauer des Transistors zu maximieren. In vielen Anwendungen ist die Integration eines externen Kühlkörpers zur weiteren Leistungssteigerung und Sicherstellung thermischer Reserven empfehlenswert.
- Mechanische Robustheit: Das SOT-93 Gehäuse bietet eine hohe mechanische Stabilität, was den Transistor widerstandsfähig gegenüber Vibrationen und mechanischen Belastungen macht. Dies ist besonders in industriellen Umgebungen von Vorteil.
- Standardisierte Montage: Die Pinbelegung und Abmessungen des SOT-93 Gehäuses sind branchenweit standardisiert, was die Integration in bestehende Leiterplattendesigns und die Verwendung von Standard-Montagewerkzeugen erleichtert.
Qualitätsmerkmale und Zuverlässigkeit
Der BDV 65B wird nach strengen Qualitätsstandards gefertigt, um eine gleichbleibend hohe Leistung und Zuverlässigkeit zu gewährleisten. Jede Charge wird sorgfältig geprüft, um sicherzustellen, dass die spezifizierten elektrischen und thermischen Parameter eingehalten werden. Die Verwendung von hochwertigen Halbleitermaterialien und eine optimierte Chip-Struktur minimieren Degradationseffekte über die Zeit, selbst unter anspruchsvollen Betriebsbedingungen. Dies führt zu einer verlängerten Lebensdauer der gesamten Schaltung und reduziert Wartungsaufwände. Die konsistente Leistung über verschiedene Exemplare hinweg ist ein Zeichen für die fortschrittlichen Herstellungsprozesse bei Lan.de.
Technische Überlegungen für optimale Leistung
Um die volle Leistungsfähigkeit des BDV 65B auszuschöpfen und seine Lebensdauer zu maximieren, sind einige technische Aspekte bei der Schaltungsentwicklung zu berücksichtigen:
- Kühlung: Für den Betrieb nahe der maximalen Verlustleistung ist die Anbringung eines geeigneten Kühlkörpers unerlässlich. Die Auswahl des Kühlkörpers sollte basierend auf der erwarteten thermischen Last und der Umgebungstemperatur erfolgen. Eine ordnungsgemäße thermische Verbindung zwischen dem Transistor und dem Kühlkörper, z.B. durch Wärmeleitpaste, ist kritisch.
- Basis-Ansteuerung: Aufgrund der hohen Stromverstärkung genügt ein geringer Basisstrom zur Steuerung des Kollektorstroms. Ein Vorwiderstand in der Basisleitung ist jedoch notwendig, um den Basisstrom zu begrenzen und den Transistor vor Überlastung zu schützen. Die genaue Auslegung dieses Widerstands hängt von der Spannungsquelle für die Basis und dem gewünschten Kollektorstrom ab.
- Schutzschaltungen: Wie bei allen Leistungshalbleitern sind Schutzschaltungen gegen Überspannung, Überstrom und Rückinduktionsspannungen (bei induktiven Lasten) empfehlenswert. Freilaufdioden parallel zu induktiven Lasten sind beispielsweise Standardpraxis.
- Layout: Ein optimiertes Leiterplattendesign, das kurze Leiterbahnen für hohe Ströme und eine gute Wärmeableitung berücksichtigt, trägt maßgeblich zur Zuverlässigkeit bei.
FAQ – Häufig gestellte Fragen zu BDV 65B – Darlington-Transistor, NPN, 100V, 12A, 125W, SOT-93
Was ist die Hauptfunktion eines Darlington-Transistors wie dem BDV 65B?
Ein Darlington-Transistor, wie der BDV 65B, dient primär als leistungsfähiger Schalter oder Verstärker für elektrische Signale. Seine charakteristische Darlington-Konfiguration ermöglicht eine sehr hohe Stromverstärkung, wodurch ein kleiner Basisstrom einen sehr großen Kollektorstrom steuern kann. Dies macht ihn ideal für Anwendungen, bei denen hohe Leistung mit geringem Steuersignal erforderlich ist.
Für welche Art von Anwendungen ist der BDV 65B besonders gut geeignet?
Der BDV 65B ist hervorragend für Anwendungen geeignet, die eine hohe Strombelastbarkeit und Spannungsfestigkeit erfordern. Dazu gehören unter anderem Schaltnetzteile, Motorsteuerungen, Leistungsverstärker, industrielle Automatisierungssysteme und die Steuerung von Hochleistungs-LEDs. Seine Robustheit macht ihn auch für anspruchsvolle Umgebungen attraktiv.
Welche Vorteile bietet die Darlington-Konfiguration gegenüber einem einzelnen Transistor?
Der Hauptvorteil der Darlington-Konfiguration ist die extrem hohe Stromverstärkung (hFE). Dies bedeutet, dass man mit einem sehr kleinen Steuerstrom (Basisstrom) einen sehr großen Laststrom schalten oder steuern kann. Dies vereinfacht die Ansteuerungsschaltung erheblich und ermöglicht den Einsatz von Geräten mit geringem Ausgangsstrom, wie z.B. Mikrocontrollern, zur Steuerung von Hochleistungskomponenten.
Ist eine zusätzliche Kühlung für den BDV 65B notwendig?
Ja, für den Betrieb des BDV 65B nahe seiner maximalen Verlustleistung von 125W ist in den meisten Fällen eine zusätzliche Kühlung unerlässlich. Die SOT-93 Gehäuseform unterstützt die Wärmeableitung, aber die Anbringung eines geeigneten Kühlkörpers wird dringend empfohlen, um die Betriebstemperatur innerhalb zulässiger Grenzen zu halten und eine lange Lebensdauer zu gewährleisten.
Was bedeutet die Angabe „NPN“ bei diesem Transistor?
„NPN“ beschreibt die Polarität des Halbleitermaterials und die Funktionsweise des Transistors. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn ein positiver Strom in die Basis eingespeist wird (relativ zum Emitter). Er ist somit komplementär zu einem PNP-Transistor.
Was sind die typischen Schaltzeiten des BDV 65B?
Darlington-Transistoren sind generell nicht die schnellsten Schaltelemente. Die Schaltzeiten des BDV 65B sind für Leistungsschaltanwendungen optimiert und ermöglichen einen effizienten Betrieb in Frequenzbereichen, die für viele Netzteil- und Motorsteuerungsanwendungen üblich sind (typischerweise im kHz-Bereich). Für extrem hochfrequente Schaltungen sind spezielle Transistortypen erforderlich.
Wie kann ich sicherstellen, dass der BDV 65B in meiner Schaltung zuverlässig funktioniert?
Um eine zuverlässige Funktion des BDV 65B zu gewährleisten, sollten Sie die empfohlenen Betriebsgrenzen für Spannung, Strom und Verlustleistung stets einhalten. Eine adäquate Kühlung, die Begrenzung des Basisstroms durch einen geeigneten Vorwiderstand und die Integration von Schutzschaltungen (wie z.B. Freilaufdioden bei induktiven Lasten) sind essenziell. Ein sorgfältiges Layout der Leiterplatte, das die Strompfade kurz hält und eine gute Wärmeableitung unterstützt, ist ebenfalls entscheidend.
