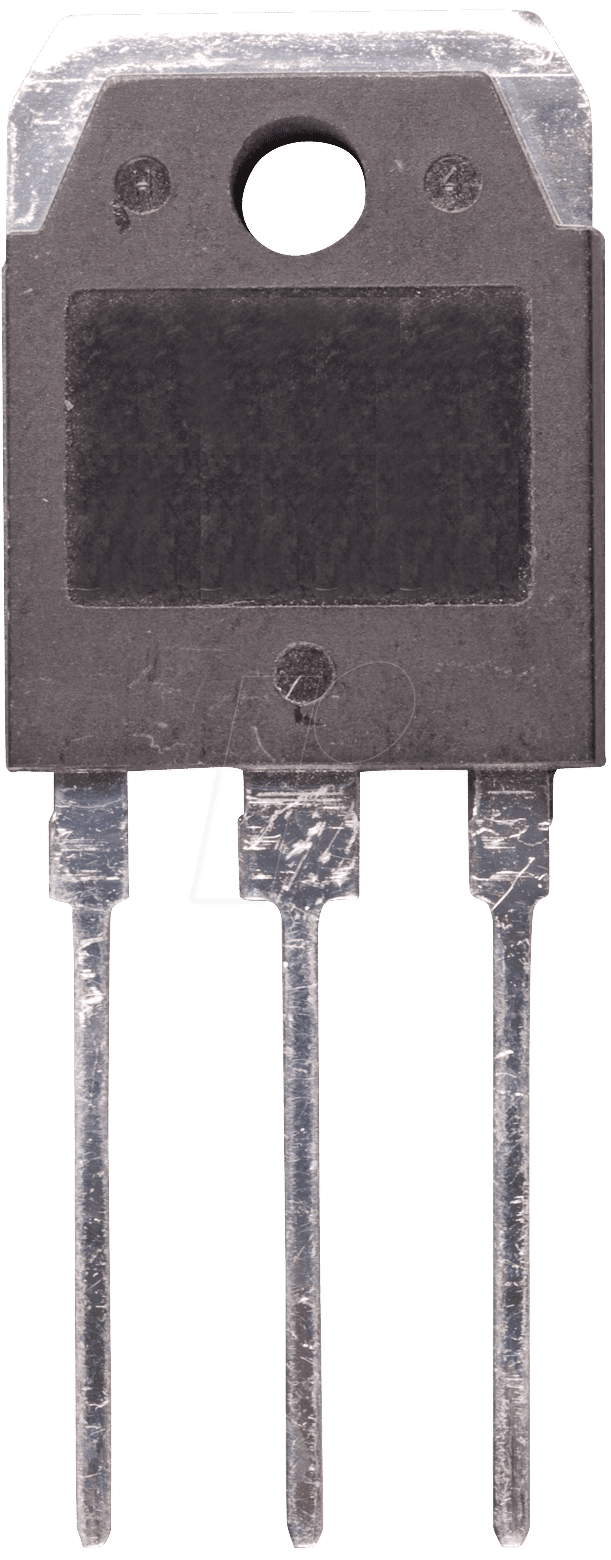

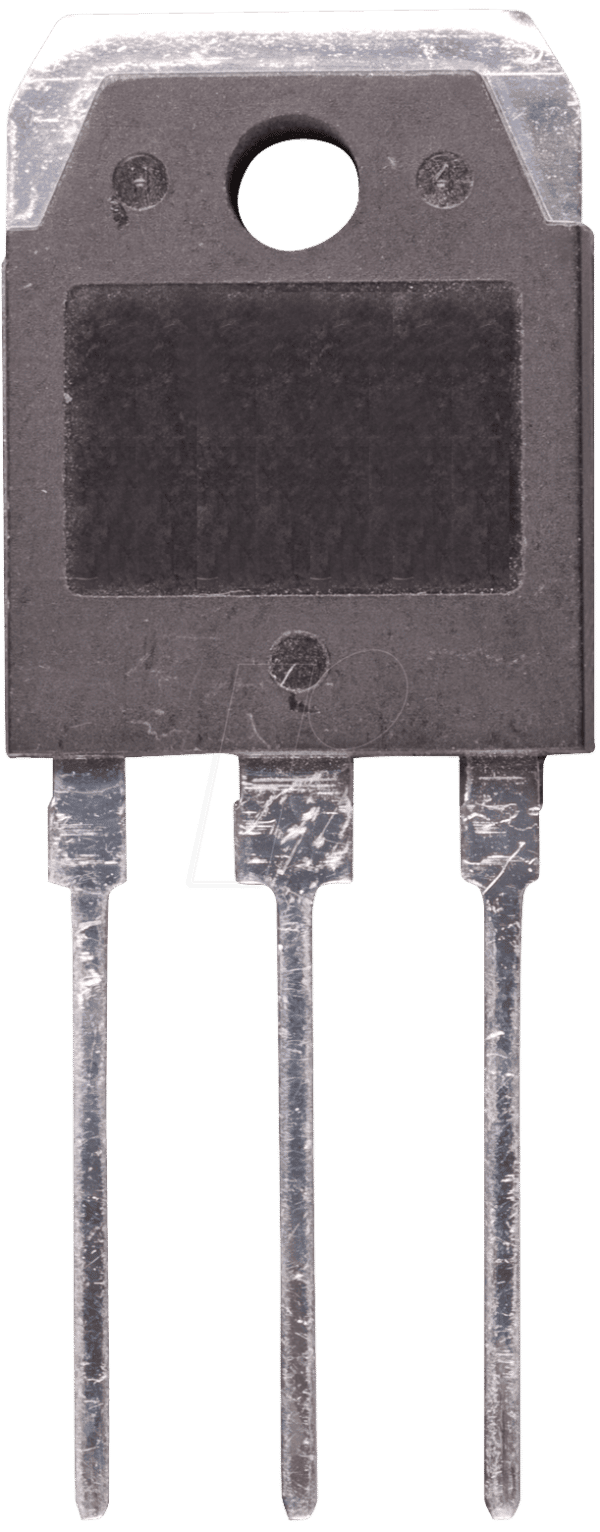

BDV 64B – Der Hochleistungs-PNP-Darlington-Transistor für anspruchsvolle Elektronikanwendungen
Wenn Sie in der Elektronikentwicklung oder -reparatur auf der Suche nach einer zuverlässigen und leistungsstarken Lösung für Schalt- und Verstärkungsaufgaben sind, die hohe Ströme und Spannungen bewältigen muss, ist der BDV 64B – Darlington-Transistor, PNP, 100V, 12A, 125W, SOT-93 genau die Komponente, die Sie benötigen. Dieser Transistor eignet sich ideal für Ingenieure, Hobbyisten und Techniker, die eine robuste und effiziente Lösung für ihre Projekte im Bereich der Leistungselektronik suchen.
Maximale Leistung und Robustheit für Ihre Schaltungen
Der BDV 64B setzt neue Maßstäbe in puncto Leistung und Zuverlässigkeit. Seine überlegene Konstruktion und die optimierte Halbleitertechnologie ermöglichen es ihm, deutlich mehr Leistung zu verarbeiten als herkömmliche Standardtransistoren. Dies resultiert in einer höheren Effizienz, geringerer Wärmeentwicklung und einer gesteigerten Lebensdauer Ihrer Schaltungen, selbst unter widrigen Betriebsbedingungen. Die PNP-Konfiguration in Verbindung mit der Darlington-Schaltung bietet einen hohen Stromverstärkungsfaktor, was ihn zur ersten Wahl für Anwendungen macht, bei denen geringe Steuerströme zur Schaltung hoher Lasten erforderlich sind.
Herausragende technische Spezifikationen und Vorteile
- Höchste Strombelastbarkeit: Mit einem Dauerstrom von 12A ist der BDV 64B in der Lage, auch signifikante Lasten mühelos zu schalten und zu verstärken, was ihn für leistungsintensive Anwendungen prädestiniert.
- Breiter Spannungsbereich: Die maximale Kollektor-Emitter-Spannung von 100V bietet eine große Flexibilität bei der Dimensionierung von Netzteilen und anderen Schaltungsteilen, ohne Kompromisse bei der Sicherheit eingehen zu müssen.
- Hohe Verlustleistung: Eine maximale Verlustleistung von 125W unterstreicht die Fähigkeit des BDV 64B, auch bei Dauerbelastung thermisch stabil zu bleiben und zuverlässig zu arbeiten.
- Integrierte Darlington-Schaltung: Die interne Darlington-Konfiguration sorgt für eine extrem hohe Stromverstärkung (hFE), wodurch bereits sehr kleine Eingangssignale ausreichen, um hohe Ausgangsströme zu steuern.
- PNP-Charakteristik: Die PNP-Ausführung ermöglicht eine einfache Ansteuerung mit positiven Spannungen relativ zur Masse, was in vielen Schaltungstopologien von Vorteil ist.
- Robuster SOT-93-Aufbau: Das SOT-93-Gehäuse bietet eine ausgezeichnete thermische Anbindung und mechanische Stabilität, was für eine lange Lebensdauer und Zuverlässigkeit in industriellen Umgebungen unerlässlich ist.
- Effizienz und Zuverlässigkeit: Durch die optimierte Halbleiterstruktur minimiert der BDV 64B Leistungsverluste und minimiert die Entstehung von Wärme, was zu einer verbesserten Gesamteffizienz Ihrer Schaltung führt.
Anwendungsbereiche für den BDV 64B Darlington-Transistor
Der BDV 64B – Darlington-Transistor, PNP, 100V, 12A, 125W, SOT-93 ist aufgrund seiner herausragenden Eigenschaften eine universell einsetzbare Komponente in der Leistungselektronik. Typische Einsatzgebiete umfassen:
- Schaltnetzteile und Stromversorgungen: Effizientes Schalten und Steuern von hohen Strömen zur Erzeugung stabilisierter Ausgangsspannungen.
- Motorsteuerungen: Präzise Ansteuerung von Gleichstrommotoren in industriellen und automobiltechnischen Anwendungen.
- Beleuchtungssysteme: Regelung von Leistungs-LEDs oder anderen Hochleistungsbeleuchtungen.
- Audio-Endstufen: Als Leistungstransistor in Hochleistungs-Audioverstärkern für kraftvollen und verzerrungsfreien Klang.
- Industrielle Automatisierung: Als Schaltelement in Steuerungsmodulen und Aktuatoren.
- Labor- und Prüfgeräte: Robuste und zuverlässige Komponente für den Einsatz in anspruchsvollen Testumgebungen.
- Reparatur und Wartung: Ideal als Ersatzteil für defekte Leistungstransistoren in einer Vielzahl von Geräten.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Leistungstransistor, PNP, Darlington-Konfiguration |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Maximaler Kollektorstrom (IC, Dauerstrom) | 12 A |
| Maximale Verlustleistung (Ptot) | 125 W |
| Gehäusetyp | SOT-93 (auch bekannt als TO-247) |
| Stromverstärkungsfaktor (hFE) | Typischerweise sehr hoch, für geringe Steuerströme optimiert (genaue Werte datenblattabhängig) |
| Thermische Anbindung | Exzellente Wärmeableitung durch das SOT-93-Gehäuse mit Metallsockel für gute Kontaktfläche. |
| Einsatztemperatur | Optimiert für breite Betriebstemperaturen, typisch für Leistungskomponenten dieser Klasse. |
FAQ – Häufig gestellte Fragen zu BDV 64B – Darlington-Transistor, PNP, 100V, 12A, 125W, SOT-93
Was unterscheidet den BDV 64B von einem Standard-PNP-Transistor?
Der BDV 64B ist ein Darlington-Transistor, was bedeutet, dass er intern zwei PNP-Transistoren in einer Kaskodenschaltung kombiniert. Dies resultiert in einem extrem hohen Stromverstärkungsfaktor (hFE) im Vergleich zu einzelnen Transistoren. Das ermöglicht das Schalten sehr hoher Ströme mit sehr geringen Steuerströmen, was bei Standard-PNP-Transistoren nicht in diesem Maße möglich ist.
Ist der BDV 64B für höhere Spannungen als 100V geeignet?
Nein, die maximale Kollektor-Emitter-Spannung (VCEO) des BDV 64B ist auf 100V spezifiziert. Die Überschreitung dieser Spannung kann zu irreparablem Schaden am Transistor führen. Für Anwendungen mit höheren Spannungen sollten Sie alternative Transistoren mit entsprechenden Spezifikationen wählen.
Welche Kühlungsmaßnahmen sind für den BDV 64B erforderlich?
Aufgrund seiner hohen Verlustleistung von bis zu 125W ist eine angemessene Kühlung unerlässlich, um eine Überhitzung und Beschädigung des Transistors zu vermeiden. In den meisten Anwendungen, insbesondere bei Dauerbetrieb oder hohen Lasten, wird die Montage auf einem Kühlkörper mit ausreichender Wärmeableitfähigkeit empfohlen. Die genauen Kühlungsanforderungen hängen von der spezifischen Anwendung und der Umgebungsstemperatur ab.
Kann der BDV 64B auch für AC-Anwendungen eingesetzt werden?
Der BDV 64B ist primär für DC-Anwendungen konzipiert, bei denen er als Schalter oder Verstärker fungiert. Für AC-Anwendungen, insbesondere im Netzspannungsbereich, ist die Verwendung von speziellen AC-Transistoren oder Thyristoren ratsam, da diese für die durchgehenden Schaltzyklen mit Wechselspannungen ausgelegt sind.
Wie wird die niedrige Steuerstromanforderung des BDV 64B in der Praxis genutzt?
Die hohe Stromverstärkung (hFE) des BDV 64B erlaubt es, dass bereits sehr kleine Signale aus Mikrocontrollern, Logikschaltungen oder anderen Niedrigstromquellen genutzt werden können, um hohe Ströme zu schalten. Dies vereinfacht die Ansteuerung und reduziert die Anforderungen an die Treiberschaltungen erheblich, was zu kompakteren und energieeffizienteren Designs führt.
Welche Schutzschaltungen sind für den BDV 64B empfehlenswert?
Um die Zuverlässigkeit und Lebensdauer des BDV 64B zu maximieren, sind Schutzschaltungen gegen Überspannungen, Transienten und Kurzschlüsse empfehlenswert. Dazu gehören beispielsweise Freilaufdioden bei induktiven Lasten, Snubber-Schaltungen zur Reduzierung von Schaltüberspannungen und gegebenenfalls Sicherungen oder Strombegrenzer zur Absicherung gegen Überlast.
Was bedeutet die PNP-Konfiguration im Gegensatz zur NPN-Konfiguration?
Bei einer PNP-Konfiguration fließt der Kollektorstrom, wenn die Basisspannung relativ zum Emitter negativ ist. Bei einer NPN-Konfiguration ist es umgekehrt, hier fließt der Kollektorstrom, wenn die Basisspannung relativ zum Emitter positiv ist. Die Wahl zwischen PNP und NPN hängt von der jeweiligen Schaltungsarchitektur und der gewünschten Logik für die Ansteuerung ab.
