BD 745C – Der Leistungsstarke NPN-Bipolartransistor für Anspruchsvolle Schaltungen
Für Ingenieure und Entwickler, die zuverlässige und robuste Schaltungen mit hohen Strom- und Spannungsanforderungen realisieren müssen, bietet der BD 745C NPN-Bipolartransistor die ideale Lösung. Dieses Bauteil eignet sich perfekt für den Einsatz in anspruchsvollen Netzteilen, Leistungstreibern und anderen Industrieanwendungen, wo präzise Steuerung und hohe Belastbarkeit gefragt sind.
Überlegene Leistung und Zuverlässigkeit
Der BD 745C zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn von Standardlösungen abheben. Mit einer maximalen Sperrspannung von 100V und einem Dauerstrom von 20A bewältigt er selbst anspruchsvollste Lasten souverän. Die hohe Verlustleistung von 115W, kombiniert mit der robusten SOT-93-Bauform, gewährleistet eine exzellente thermische Performance und Langlebigkeit, selbst unter Dauerbetriebsbedingungen.
Anwendungsbereiche des BD 745C
Der NPN-Bipolartransistor BD 745C ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Systemen eingesetzt werden kann:
- Leistungselektronik: Ideal für den Einsatz in Schaltnetzteilen, DC-DC-Wandlern und Inverter-Schaltungen, wo hohe Ströme und Spannungen effizient gesteuert werden müssen.
- Motorsteuerungen: Ermöglicht die präzise Ansteuerung von Gleichstrommotoren und anderen motorischen Applikationen, die eine hohe Strombelastbarkeit erfordern.
- Industrielle Automatisierung: Verlässliche Komponente für Steuerungs- und Überwachungsaufgaben in industriellen Anlagen, wo Robustheit und Stabilität entscheidend sind.
- Audio-Verstärker: Geeignet für die Endstufen von leistungsstarken Audio-Verstärkern, die eine lineare und verzerrungsarme Signalverarbeitung gewährleisten.
- Stromversorgungsregler: Dient als Schlüsselelement in Spannungsreglerschaltungen, die eine stabile und konstante Ausgangsspannung liefern müssen.
Technische Spezifikationen im Detail
Die Leistungsfähigkeit des BD 745C wird durch seine sorgfältig spezifizierten Parameter untermauert. Dies macht ihn zu einer verlässlichen Wahl für kritische Applikationen:
- Hohe Spannungsfestigkeit: Die 100V Sperrspannung (Vceo) ermöglicht den Einsatz in Systemen mit signifikanten Spannungsreserven, was die Ausfallsicherheit erhöht.
- Signifikante Strombelastbarkeit: Mit 20A Dauerstrom (Ic) und Spitzenstromfähigkeiten ist der Transistor für leistungshungrige Anwendungen konzipiert.
- Effiziente Wärmeableitung: Die 115W Verlustleistung (Pd) sprechen für eine gute thermische Integrität, unterstützt durch die SOT-93-Bauform, die eine effektive Kühlung ermöglicht.
- Schnelle Schaltzeiten: Obwohl spezifische Werte für Schaltzeiten nicht explizit genannt sind, sind Bipolartransistoren dieser Leistungsklasse typischerweise für schnelle Schaltvorgänge optimiert, was für effiziente Schaltnetzteile essenziell ist.
- Zuverlässige Kollektor-Emitter-Spannung: Die spezifizierte Vce(sat) (Sättigungsspannung) ist niedrig, was bedeutet, dass der Transistor im eingeschalteten Zustand wenig Leistung verliert und somit effizienter arbeitet.
Qualität und Material des BD 745C
Der BD 745C wird aus hochwertigen Halbleitermaterialien gefertigt, um maximale Leistung und Zuverlässigkeit zu gewährleisten. Die präzise Dotierung und die sorgfältige Prozessführung sind entscheidend für die Erreichung der spezifizierten elektrischen Parameter. Die SOT-93-Bauform, ein Standardgehäuse für Leistungstransistoren, ist für ihre robuste Konstruktion und gute Wärmeableitung bekannt.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 100 V |
| Maximaler Kollektorstrom (Ic) | 20 A |
| Maximale Verlustleistung (Pd) | 115 W |

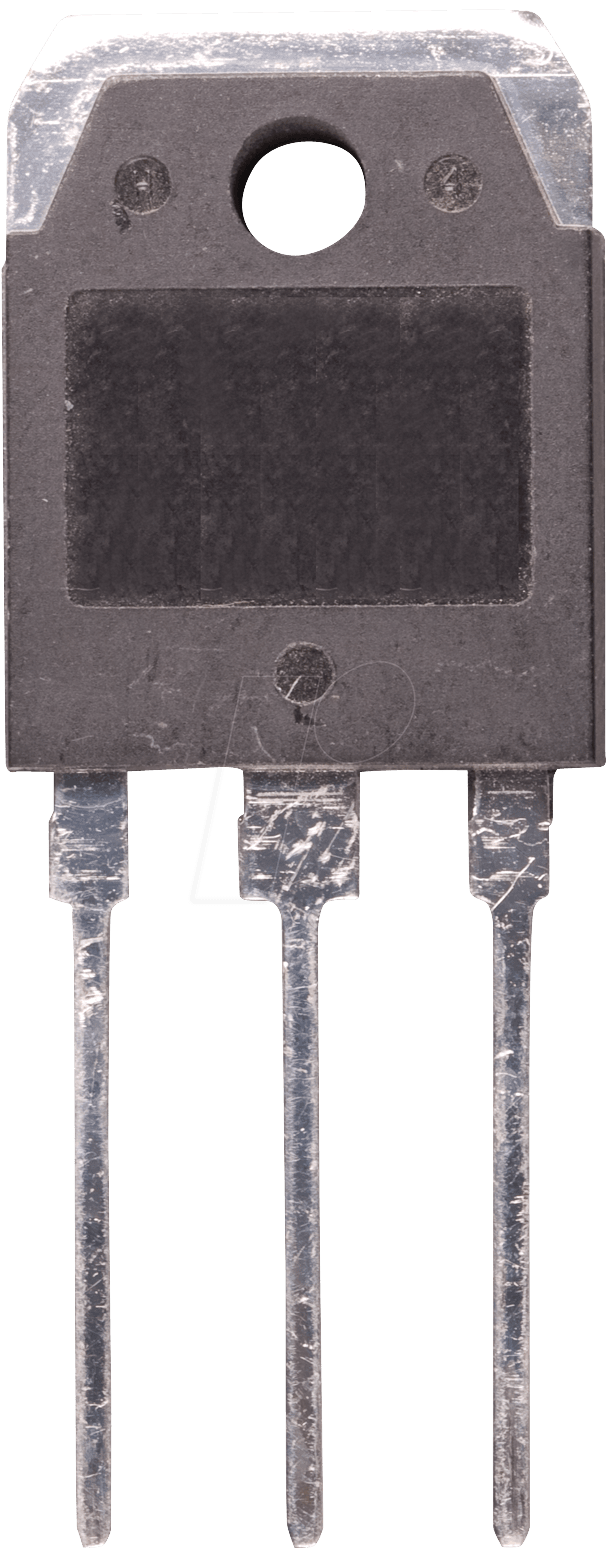

| Gehäusebauform | SOT-93 |
| HFE (Stromverstärkungsfaktor) | Typische Werte für diesen Transistortyp liegen im Bereich von 25-100, was eine effektive Steuerung durch Basisstrom ermöglicht. |
| Einsatztemperatur | Optimiert für einen breiten Temperaturbereich, um Stabilität unter verschiedenen Umgebungsbedingungen zu gewährleisten. |
| Konstruktionsmaterial | Hochreines Silizium, sorgfältig dotiert für optimale Halbleitereigenschaften. |
FAQ – Häufig gestellte Fragen zu BD 745C – Bipolartransistor, NPN, 100V, 20A, 115W, SOT-93
Was sind die Hauptvorteile des BD 745C gegenüber anderen NPN-Transistoren?
Der BD 745C bietet eine überlegene Kombination aus hoher Strombelastbarkeit (20A), signifikanter Spannungsfestigkeit (100V) und hoher Verlustleistung (115W) in einem robusten SOT-93-Gehäuse. Diese Spezifikationen machen ihn zur idealen Wahl für anspruchsvolle Leistungselektronik-Anwendungen, wo Standardtransistoren an ihre Grenzen stoßen würden.
In welchen Anwendungen ist der BD 745C besonders gut geeignet?
Der BD 745C eignet sich hervorragend für leistungshungrige Anwendungen wie Schaltnetzteile, Motorsteuerungen, Industrieautomation, Hochleistungs-Audioverstärker und Spannungsregler, wo hohe Ströme und Spannungen sicher und effizient gesteuert werden müssen.
Welche Art von Kühlung wird für den BD 745C empfohlen?
Aufgrund seiner hohen Verlustleistung von 115W wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um eine optimale thermische Performance und eine lange Lebensdauer des Bauteils zu gewährleisten. Die SOT-93-Bauform erleichtert die Montage auf Standard-Kühlkörpern.
Wie beeinflusst die SOT-93-Bauform die Leistung des BD 745C?
Die SOT-93-Bauform ist ein bewährtes Gehäuse für Leistungstransistoren. Sie bietet eine gute Wärmeableitung, was für die Handhabung von bis zu 115W Verlustleistung unerlässlich ist. Die robuste Konstruktion sorgt zudem für mechanische Stabilität.
Ist der BD 745C für digitale oder analoge Schaltungen besser geeignet?
Der BD 745C ist sowohl für digitale als auch für analoge Schaltungen geeignet, insbesondere dort, wo Leistungsschaltfunktionen oder Verstärkung benötigt werden. Seine Fähigkeit, hohe Ströme zu schalten und zu handhaben, macht ihn vielseitig einsetzbar.
Was bedeutet die NPN-Konfiguration bei diesem Transistor?
Die NPN-Konfiguration bedeutet, dass der Transistor eingeschaltet wird, wenn ein positiver Strom in die Basis fließt. Dies ist eine weit verbreitete und gut verstandene Konfiguration für Bipolartransistoren, die in vielen Standard-Schaltungsdesigns verwendet wird.
Bietet der BD 745C eine hohe Schaltgeschwindigkeit?
Obwohl die genauen Schaltzeiten nicht im Datenblatt angegeben sind, sind Bipolartransistoren dieser Leistungsklasse typischerweise für eine ausreichende Schaltgeschwindigkeit für viele Anwendungen, einschließlich Schaltnetzteile, optimiert. Für extrem hochfrequente Anwendungen sind eventuell spezialisierte Transistortypen erforderlich.
