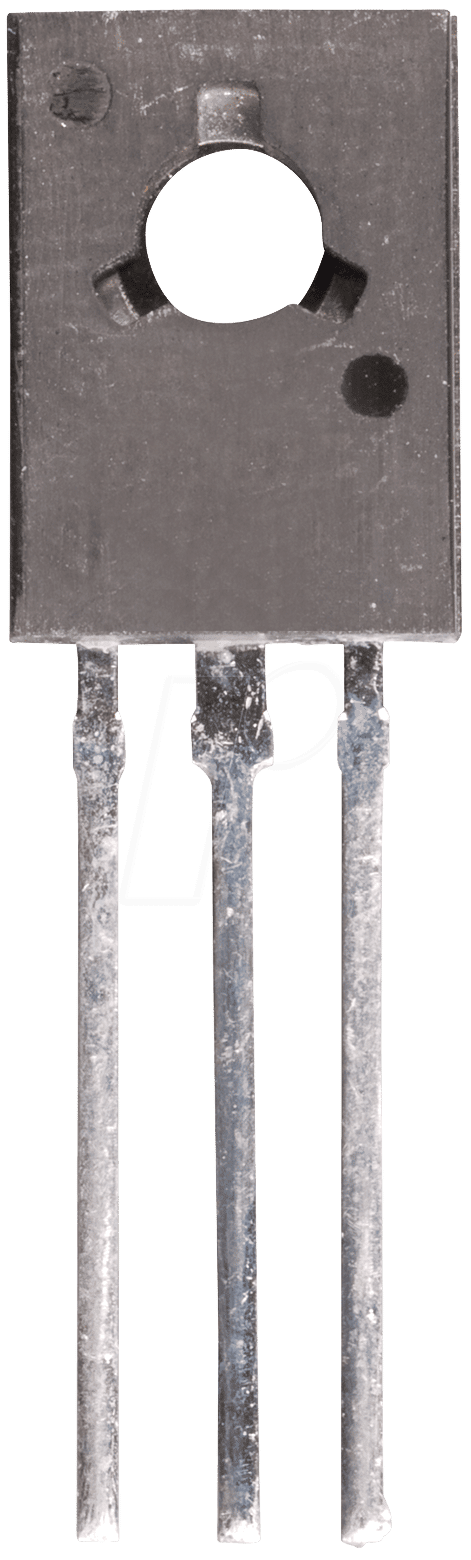

BD 679 – Hochleistungs-Darlington-Transistor für anspruchsvolle Schalt- und Verstärkungsanwendungen
Der BD 679 – ein NPN-Darlington-Transistor – ist die ideale Lösung für Elektronik-Enthusiasten und professionelle Anwender, die eine zuverlässige Komponente für den Aufbau von Schaltkreisen mit erhöhter Stromverstärkung und hoher Spannungsfestigkeit benötigen. Wenn Sie auf der Suche nach einem robusten Transistor sind, der auch unter Last stabil bleibt und komplexe Schaltungen präzise steuert, dann ist der BD 679 Ihre erste Wahl.
Maximale Leistung und Zuverlässigkeit für Ihre Projekte
Der BD 679 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn von Standard-Transistoren abheben. Mit einer Sperrspannung von 80V und einem maximalen Kollektorstrom von 4A eignet er sich perfekt für Anwendungen, bei denen höhere Leistung und Effizienz gefordert sind. Die integrierte Darlington-Struktur sorgt für eine signifikant höhere Stromverstärkung (hFE) im Vergleich zu einzelnen Transistoren, was die Ansteuerung von Lasten mit geringem Basisstrom ermöglicht. Dies reduziert die Komplexität von Treiberschaltungen und verbessert die Gesamteffizienz Ihrer Projekte. Die Verlustleistung von 40W, unterstützt durch das TO-126 Gehäuse, gewährleistet eine effektive Wärmeableitung, selbst bei anhaltend hoher Beanspruchung.
Anwendungsbereiche des BD 679
Die Vielseitigkeit des BD 679 eröffnet ein breites Spektrum an Einsatzmöglichkeiten in der Elektronikentwicklung:
- Schaltanwendungen: Der Transistor eignet sich hervorragend zum Schalten von Relais, Motoren, Lampen und anderen Lasten, die einen höheren Strom als herkömmliche Kleinsignale erfordern. Die hohe Stromverstärkung ermöglicht das direkte Ansteuern dieser Lasten mit Mikrocontrollern oder anderen Logikschaltungen.
- Verstärkerschaltungen: In Audio- oder anderen analogen Verstärkerschaltungen bietet der BD 679 eine hohe Verstärkung und ermöglicht die effiziente Übertragung von Signalen.
- Netzteile und Spannungsregler: Die robuste Bauweise und die Spannungsfestigkeit machen ihn zu einer ausgezeichneten Wahl für den Einsatz in stabilen und leistungsfähigen Netzteilen sowie Spannungsreglerschaltungen.
- Motorsteuerungen: Ob für kleine Gleichstrommotoren oder größere Anwendungen, der BD 679 kann die nötige Stromstärke liefern, um Motoren effizient zu steuern.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo Zuverlässigkeit und Leistung entscheidend sind, leistet der BD 679 wertvolle Dienste.
- Hobby- und Prototypenbau: Für ambitionierte Maker und Elektronikbastler bietet der BD 679 die Möglichkeit, leistungsfähigere und komplexere Schaltungen zu realisieren.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (Vce) | 80 V |
| Maximale Kollektorstrom (Ic) | 4 A |
| Maximale Verlustleistung (Pd) | 40 W |
| Gehäusetyp | TO-126 |
| Stromverstärkung (hFE) | Typischerweise ≥ 1000 (bei bestimmten Bedingungen) |
| Übergangstemperatur (Tj) | Konstruktionsbedingt optimiert für Wärmeableitung im TO-126 Gehäuse |
| Einsatzbereich | Schalt- und Verstärkeranwendungen, Leistungselektronik |
Warum der BD 679 die überlegene Wahl ist
Der BD 679 Darlington-Transistor bietet gegenüber Standard-Bipolar-Transistoren signifikante Vorteile. Die integrierte Darlington-Schaltung, bestehend aus zwei verbundenen Transistoren, erzielt eine drastisch höhere Stromverstärkung (hFE). Dies bedeutet, dass ein kleiner Steuerstrom am Basisanschluss einen deutlich größeren Strom am Kollektor steuern kann. Für Ihre Projekte heißt das: weniger Aufwand bei der Treiberstufe, geringere Anforderungen an die Ansteuerungselektronik und somit oft auch eine einfachere und kostengünstigere Schaltung. Hinzu kommt die hohe Spannungsfestigkeit von 80V, die ihn für eine breitere Palette von Anwendungen qualifiziert als viele Standardtransistoren. Die 40W Verlustleistungskapazität, kombiniert mit dem TO-126 Gehäuse, garantiert eine gute thermische Performance, die für die Langlebigkeit und Stabilität Ihrer Schaltungen entscheidend ist. Anstatt mehrere einzelne Transistoren und zusätzliche Widerstände für eine ähnliche Verstärkung zu verwenden, bietet der BD 679 eine integrierte und optimierte Lösung.
FAQ – Häufig gestellte Fragen zu BD 679 – Darlington-Transistor, NPN, 80V, 4A, 40W, TO-126
Kann der BD 679 als Leistungsschalter für einen Gleichstrommotor verwendet werden?
Ja, der BD 679 ist aufgrund seines hohen Kollektorstroms von 4A und seiner Spannungsfestigkeit von 80V sehr gut für das Schalten von Gleichstrommotoren geeignet. Stellen Sie sicher, dass der Strombedarf des Motors die Spezifikationen des Transistors nicht überschreitet und eine geeignete Kühlung vorgesehen ist.
Welche Art von Kühlkörper wird für den BD 679 empfohlen?
Die Notwendigkeit eines Kühlkörpers hängt von der Anwendungsintensität und der Umgebungstemperatur ab. Bei Dauerbetrieb und voller Last wird die Verwendung eines geeigneten Kühlkörpers dringend empfohlen, um die Verlustleistung von 40W effektiv abzuleiten und eine Überhitzung zu vermeiden. Das TO-126 Gehäuse bietet gute Voraussetzungen für die Montage von Kühlkörpern.
Wie hoch ist die typische Stromverstärkung (hFE) des BD 679?
Die Stromverstärkung (hFE) von Darlington-Transistoren ist in der Regel sehr hoch. Für den BD 679 liegt der typische Wert bei mindestens 1000, oft sogar höher, abhängig von den spezifischen Betriebsbedingungen wie Kollektorstrom und Temperatur. Dies ist ein wesentlicher Vorteil für Schaltungen, die eine starke Stromverstärkung erfordern.
Ist der BD 679 für den Einsatz in Netzteilen geeignet?
Ja, der BD 679 eignet sich aufgrund seiner Spannungsfestigkeit und Strombelastbarkeit sehr gut für den Einsatz in Leistungsschaltkreisen von Netzteilen, insbesondere dort, wo eine effiziente Ansteuerung von Lasten erforderlich ist. Achten Sie auf die korrekte Dimensionierung und thermische Handhabung.
Welche Art von Lasten kann der BD 679 steuern?
Der BD 679 kann eine Vielzahl von Lasten steuern, darunter Relais, leistungsstarke LEDs, kleine Elektromotoren, Glühlampen oder andere induktive und ohmsche Lasten, solange deren Strom- und Spannungsanforderungen innerhalb der Spezifikationen des Transistors liegen.
Kann der BD 679 als Ersatz für einen anderen Darlington-Transistor dienen?
In vielen Fällen ja, sofern die elektrischen Parameter (Spannung, Strom, Verlustleistung, Gehäuseform) vergleichbar sind oder die des BD 679 sogar übertreffen. Es ist jedoch immer ratsam, die exakten Spezifikationen des zu ersetzenden Transistors zu prüfen, um eine Kompatibilität sicherzustellen.
Welche Schutzmaßnahmen sind beim Einsatz des BD 679 zu beachten?
Beim Schalten induktiver Lasten wie Motoren oder Relais sollten Sie eine Freilaufdiode parallel zur Last schalten, um Spannungsspitzen beim Ausschalten zu kompensieren und den Transistor vor Beschädigung zu schützen. Zudem ist eine korrekte Ansteuerung der Basis mit dem zulässigen Basisstrom wichtig, um den Transistor nicht zu überlasten.
