BD 677A STM – Ihr robuster NPN-Darlington-Transistor für anspruchsvolle Schalt- und Verstärkungsanwendungen
Sie suchen nach einer zuverlässigen Lösung für Leistungsschaltkreise oder Verstärker, bei denen hohe Stromverstärkung und eine robuste Spannungsfestigkeit gefragt sind? Der BD 677A STM, ein NPN-Darlington-Transistor, wurde speziell entwickelt, um diese Anforderungen mit Bravour zu meistern. Dieses Bauteil eignet sich ideal für Elektronik-Hobbyisten, Ingenieure und professionelle Anwender, die Wert auf Stabilität, Leistungsfähigkeit und eine breite Anwendbarkeit legen.
Unübertroffene Leistung und Zuverlässigkeit: Die Vorteile des BD 677A STM
Der BD 677A STM hebt sich von Standardtransistoren durch seine integrierte Darlington-Konfiguration ab. Diese spezielle Architektur kombiniert zwei NPN-Transistoren in einer Weise, die eine extrem hohe Stromverstärkung (hFE) ermöglicht. Dies bedeutet, dass bereits ein sehr geringer Steuerstrom ausreicht, um einen signifikant höheren Laststrom zu schalten oder zu steuern. Diese Eigenschaft macht ihn zu einer exzellenten Wahl für Anwendungen, bei denen der Ansteuerstrom begrenzt ist, aber dennoch leistungsfähige Lasten wie Motoren, Relais oder Hochleistungs-LEDs betrieben werden müssen.
Darüber hinaus bietet der BD 677A STM eine beeindruckende Spannungsfestigkeit von bis zu 60 Volt, was ihn für eine Vielzahl von Systemen geeignet macht, die über typische Niederspannungsanwendungen hinausgehen. Mit einer maximalen Verlustleistung von 40 Watt und einem Dauergrenzstrom von 4 Ampere ist dieser Transistor für Dauerbelastungen konzipiert, bei denen andere Bauteile schnell an ihre Grenzen stoßen würden.

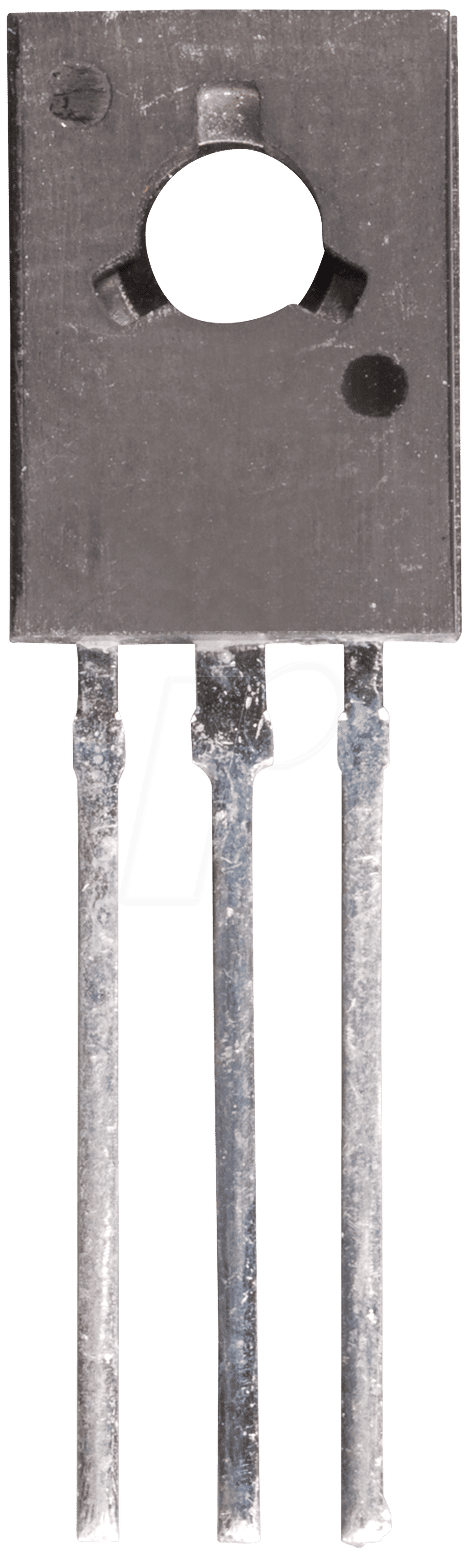

Die SOT-32-Bauform (auch TO-220 bekannt) ist ein weiterer entscheidender Vorteil. Diese Gehäuseform ist weit verbreitet, ermöglicht eine einfache Montage auf Leiterplatten (oft mit Schrauben zur besseren Wärmeableitung) und bietet eine gute thermische Anbindung an Kühlkörper. Dies ist essenziell, um die Betriebstemperatur des Transistors niedrig zu halten und somit seine Lebensdauer und Leistungsfähigkeit auch unter hoher Last zu gewährleisten.
Schlüsselfunktionen und überlegene Eigenschaften
- Hohe Stromverstärkung (hFE): Die Darlington-Schaltung minimiert den benötigten Basisstrom für eine gegebene Stromverstärkung, was die Ansteuerung vereinfacht und die Effizienz steigert.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (Vce) von 60V ist der BD 677A STM für Systeme mit moderater bis hoher Versorgungsspannung geeignet.
- Robuste Strombelastbarkeit: Ein kontinuierlicher Kollektorstrom (Ic) von 4A und eine maximale Verlustleistung von 40W ermöglichen den Einsatz in leistungshungrigen Schaltungen.
- Zuverlässige SOT-32-Bauform: Das TO-220-kompatible Gehäuse bietet eine solide mechanische Stabilität und gute thermische Eigenschaften für die Wärmeableitung.
- Vielseitige Anwendungsbereiche: Geeignet für Leistungsschaltanwendungen, Motorsteuerungen, Spannungsregler, Audioverstärker und industrielle Steuerungen.
- NPN-Technologie: Standard-NPN-Polarität erleichtert die Integration in bestehende Schaltungen und die Zusammenarbeit mit anderen Halbleiterbauelementen.
Anwendungsgebiete und Einsatzszenarien
Der BD 677A STM ist ein Multitalent in der Welt der Leistungselektronik. Seine Fähigkeit, hohe Ströme mit geringem Steueraufwand zu schalten, macht ihn zu einer idealen Komponente für:
- Schaltregler und DC-DC-Wandler: Effiziente Steuerung von Leistungsströmen in Energieversorgungseinheiten.
- Motorsteuerungen: Ansteuerung von Gleichstrommotoren für variable Geschwindigkeiten und Drehmomente.
- Relais- und Magnetspulenansteuerung: Ermöglicht das Schalten von höheren Lasten mit Niederspannungssignalen von Mikrocontrollern.
- LED-Treiber: Hocheffiziente Ansteuerung von Hochleistungs-LED-Arrays.
- Audioverstärker: Als Ausgangsstufe in diskreten Audioverstärkerschaltungen zur Erzeugung hoher Ausgangsleistung.
- Industrielle Automatisierung: Zuverlässige Steuerung von Aktuatoren und Lasten in industriellen Umgebungen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Kollektor-Emitter-Spannung (Vce) | 60 V |
| Kollektorstrom (Ic) (kontinuierlich) | 4 A |
| Leistung (Pd) (maximal) | 40 W |
| Gehäuseform | SOT-32 (TO-220) |
| Stromverstärkung (hFE) | Typischerweise sehr hoch (spezifische Werte je nach Betriebsbedingungen und Hersteller, oft im Bereich von >1000) |
| Betriebstemperaturbereich (Junction) | -65°C bis +150°C (typisch für diese Bauteilklasse) |
| Thermischer Widerstand (Gehäuse zu Kühlkörper) | Gering, optimiert für effektive Wärmeableitung mit entsprechendem Kühlkörper. |
FAQ – Häufig gestellte Fragen zu BD 677A STM – Darlington-Transistor, NPN, 60V, 4A, 40W, SOT-32
Was bedeutet NPN und Darlington-Konfiguration?
NPN bezeichnet die Polarität des Transistors. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn eine positive Spannung an die Basis angelegt wird. Die Darlington-Konfiguration ist eine spezielle Schaltung zweier NPN-Transistoren, die in Reihe geschaltet sind, um eine extrem hohe Stromverstärkung zu erzielen. Dies bedeutet, dass ein sehr kleiner Basisstrom ausreicht, um einen großen Kollektorstrom zu steuern.
Ist der BD 677A STM für hohe Temperaturen geeignet?
Der BD 677A STM verfügt über einen typischen Betriebstemperaturbereich von -65°C bis +150°C auf dem Halbleiterchip (Junction-Temperatur). Für den zuverlässigen Betrieb bei hohen Umgebungstemperaturen oder unter hoher Last ist jedoch eine angemessene Wärmeableitung mittels eines Kühlkörpers unerlässlich, um die Chiptemperatur innerhalb der zulässigen Grenzen zu halten.
Welche Art von Kühlkörper wird für den BD 677A STM empfohlen?
Die Notwendigkeit und Größe eines Kühlkörpers hängen stark von der spezifischen Anwendung und der Dauer der Belastung ab. Bei Leistungen, die sich der maximalen Verlustleistung von 40W annähern, oder bei kontinuierlicher Strombelastung von nahe 4A, ist ein ordnungsgemäß dimensionierter Kühlkörper unerlässlich. Ein typisches TO-220-Kühlprofil mit ausreichender Oberfläche ist oft ausreichend, aber genaue Berechnungen basierend auf der erwarteten Verlustleistung und der maximal zulässigen Chiptemperatur sind für kritische Anwendungen empfehlenswert.
Kann der BD 677A STM als Schalter oder als Verstärker eingesetzt werden?
Ja, absolut. Dank seiner hohen Stromverstärkung eignet sich der BD 677A STM hervorragend als Hochstromschalter, beispielsweise zum Ansteuern von Motoren oder Relais. Gleichzeitig kann er aufgrund seiner linearen Verstärkungseigenschaften auch in Audiostufen oder anderen analogen Verstärkerschaltungen eingesetzt werden, um Leistungssignale zu verstärken.
Benötige ich zusätzliche Komponenten, um den BD 677A STM zu verwenden?
Grundsätzlich benötigen Sie zur Ansteuerung des BD 677A STM eine Basiswiderstand, um den Basisstrom zu begrenzen und einen Kurzschluss der Ansteuerquelle zu verhindern. Je nach Anwendung können auch weitere Komponenten wie Freilaufdioden (bei induktiven Lasten wie Relais oder Motoren) oder Kondensatoren zur Stabilisierung notwendig sein. Die genauen Schaltungskomponenten hängen von Ihrer spezifischen Anwendung ab.
Was bedeutet die SOT-32-Bauform?
SOT-32 ist eine Bezeichnung für ein Kunststoffgehäuse, das auch weitläufig als TO-220 bekannt ist. Dieses Gehäuse ist ein Standard in der Leistungselektronik und zeichnet sich durch seine einfache Montage auf Leiterplatten, seine mechanische Robustheit und die Möglichkeit zur Befestigung eines Kühlkörpers aus. Es bietet drei Anschlüsse (Basis, Kollektor, Emitter) und oft eine isolierte Montagefläche oder erfordert bei metallischen Kühlkörpern eine zusätzliche Isolationsscheibe.
Ist der BD 677A STM mit TTL- oder CMOS-Logik kompatibel?
Da der BD 677A STM eine vergleichsweise geringe Basisspannung benötigt, um einen hohen Kollektorstrom zu steuern, kann er oft direkt von TTL- oder CMOS-Logikpegeln angesteuert werden, sofern die Logikspannung ausreichend ist, um den Transistor vollständig durchzusteuern (in die Sättigung zu treiben). Es ist jedoch ratsam, einen Basiswiderstand zur Stromlimitierung zu verwenden und die genauen Spannungs- und Stromspezifikationen Ihrer Logikschaltung zu berücksichtigen, um eine optimale und sichere Ansteuerung zu gewährleisten.
