BD 676G ONS – Der leistungsstarke PNP Darlington-Transistor für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen Komponente für die Stromverstärkung oder Schaltanwendungen in Ihren Elektronikprojekten? Der BD 676G ONS – Darlington-Transistor, PNP, 45V, 4A, 40W, TO-126 bietet genau die Performance und Robustheit, die Sie für professionelle Ergebnisse benötigen. Dieser Transistor ist die ideale Wahl für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, die auf bewährte Leistung und hohe Schaltströme angewiesen sind.
Überragende Leistung und Zuverlässigkeit
Der BD 676G ONS zeichnet sich durch seine signifikant höhere Stromverstärkung im Vergleich zu einzelnen Transistoren aus. Dies ermöglicht die Steuerung hoher Lasten mit geringen Basisströmen, was Schaltungen vereinfacht und die Effizienz steigert. Die integrierte Darlington-Schaltung minimiert den Platzbedarf und die Komplexität im Vergleich zum Aufbau mit diskreten Transistoren. Mit seiner Spannungsfestigkeit von 45V und einem maximalen Kollektorstrom von 4A bewältigt er auch anspruchsvolle Lasten souverän. Die Verlustleistung von 40W sorgt für eine gute Wärmeableitung, auch unter Dauerbelastung.
Anwendungsbereiche und Vorteile
Der BD 676G ONS ist vielseitig einsetzbar und eignet sich hervorragend für:
- Leistungsschaltanwendungen: Ideal zur Steuerung von Motoren, Relais, Glühlampen und anderen induktiven oder resistiven Lasten.
- Verstärkerschaltungen: Bietet hohe Stromverstärkung für Audio- und Signalverarbeitung.
- Netzteil-Design: Eine robuste Wahl für Spannungsregler und Schaltnetzteile.
- Industrielle Automatisierung: Zuverlässig in Steuerungen und Überwachungssystemen.
- Prototypenentwicklung und Serienfertigung: Bietet eine konsistente und bewährte Leistung.
Warum der BD 676G ONS die überlegene Wahl ist:
- Hohe Stromverstärkung (hFE): Integrierte Darlington-Konfiguration ermöglicht eine deutlich höhere Verstärkung als Standard-Transistoren.
- Effiziente Schaltung: Reduziert die Anzahl der benötigten Komponenten und vereinfacht das Schaltungsdesign.
- Robustheit und Langlebigkeit: Konzipiert für zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
- Gute Wärmeableitung: Die 40W Verlustleistung sind für viele Anwendungen ausreichend und reduzieren die Notwendigkeit für aufwendige Kühlkörper.
- Standardisiertes TO-126 Gehäuse: Ermöglicht einfache Integration in bestehende Designs und Leiterplattenlayouts.
- Breite Verfügbarkeit und bewährte Technologie: Ein etablierter Baustein, auf den Sie sich verlassen können.
Technische Spezifikationen und Leistungsmerkmale
Der BD 676G ONS ist ein bipolarer PNP-Transistor, der auf der Darlington-Prinzip basiert. Diese Architektur kombiniert zwei Bipolartransistoren in einer Weise, die eine sehr hohe Stromverstärkung ermöglicht. Im Gegensatz zu Standard-Transistoren, bei denen die Verstärkung durch eine einzelne Stufe erzielt wird, addieren sich die Verstärkungsfaktoren der beiden internen Transistoren, was zu einem deutlich höheren Gesamtfaktor führt. Dies bedeutet, dass bereits ein sehr kleiner Steuerstrom am Basisanschluss einen wesentlich größeren Stromfluss zwischen Kollektor und Emitter ermöglicht.

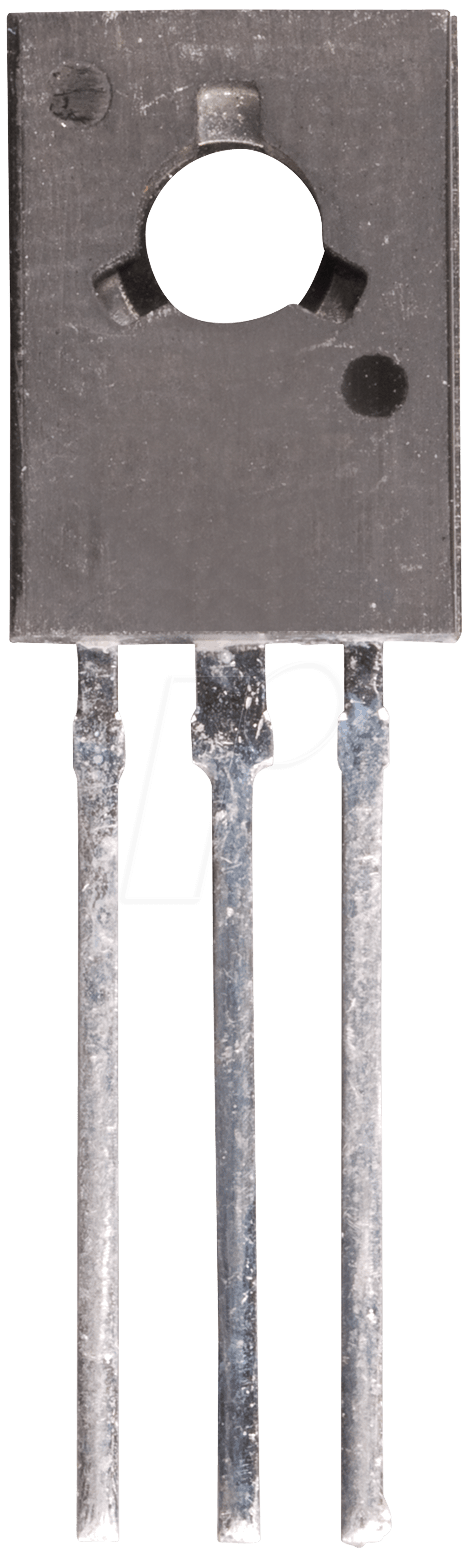

Gehäuse und Montage: TO-126
Das TO-126 Gehäuse ist eine gängige und robuste Bauform für Leistungstransistoren. Es bietet gute thermische Eigenschaften und ermöglicht eine einfache Montage auf Leiterplatten mittels Schrauben oder Federspannern, was besonders bei höheren Strömen und der damit verbundenen Wärmeentwicklung von Vorteil ist. Die Kontaktflächen sind für eine zuverlässige elektrische Verbindung optimiert.
Spannungs- und Strombelastbarkeit
Mit einer maximalen Kollektor-Emitter-Spannung (VCEO) von 45 Volt und einem maximalen Dauerkollektorstrom (IC) von 4 Ampere ist der BD 676G ONS für eine Vielzahl von Schalt- und Verstärkeranwendungen geeignet. Die maximale Verlustleistung (Ptot) von 40 Watt unterstreicht seine Fähigkeit, auch bei höherer Last eine akzeptable Betriebstemperatur zu halten. Dies ist entscheidend für die Lebensdauer und Zuverlässigkeit elektronischer Schaltungen.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Darlington |
| Max. Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Max. Kollektorstrom (IC) | 4 A |
| Max. Verlustleistung (Ptot) | 40 W |
| Gehäusetyp | TO-126 |
| Betriebstemperaturbereich (typisch) | -65°C bis +150°C |
| Stromverstärkung (hFE, typisch) | > 1000 (abhängig von den internen Transistoren und den Betriebsbedingungen) |
| Einsatzgebiete | Leistungsschalten, Verstärkung, Netzteile, Steuerungstechnik |
Maximale Flexibilität durch bewährte Technologie
Die interne Struktur eines Darlington-Transistors, wie sie im BD 676G ONS realisiert ist, besteht im Wesentlichen aus zwei miteinander verbundenen Bipolartransistoren. Der erste Transistor, ein kleiner NPN- oder PNP-Typ, treibt die Basis des zweiten, größeren Leistungstransistors. Dies hat zur Folge, dass der geringe Basisstrom des ersten Transistors durch die hohe Verstärkung beider Transistoren zu einem sehr hohen Kollektorstrom des zweiten Transistors multipliziert wird. Dies führt zu einer dramatischen Erhöhung der Gesamtstromverstärkung, oft im Bereich von 1000 oder mehr. Diese Eigenschaft ist besonders vorteilhaft in Anwendungen, bei denen ein Mikrocontroller oder ein anderer Niedrigstrom-Ausgang eine signifikante Last schalten muss.
Die PNP-Charakteristik des BD 676G ONS bedeutet, dass die Stromflussrichtung zwischen Kollektor und Emitter umgekehrt ist, verglichen mit NPN-Transistoren. Der Kollektor ist typischerweise mit dem positiven Potenzial und der Emitter mit dem negativen Potenzial verbunden, und der Basisstrom steuert den Stromfluss vom Emitter zum Kollektor. Dies ist eine wichtige Designüberlegung bei der Integration in eine Schaltung. Die Fähigkeit, hohe Ströme zu schalten, macht ihn zu einer ausgezeichneten Wahl für Anwendungen wie die Ansteuerung von Elektromotoren, bei denen oft höhere Ströme benötigt werden, als es mit Standard-Logikpegeln direkt möglich wäre.
Optimale Wärmeableitung für dauerhaften Betrieb
Die Verlustleistung von 40W ist ein kritischer Parameter, der die Menge an Wärme angibt, die der Transistor im Betrieb dissipieren kann, ohne übermäßigen Schaden zu nehmen. Um diese Leistungsgrenze auszuschöpfen und eine zuverlässige Funktion sicherzustellen, ist eine effektive Wärmeableitung unerlässlich. Das TO-126-Gehäuse ist für diese Aufgabe konzipiert und ermöglicht in vielen Fällen die direkte Montage auf einem geeigneten Kühlkörper oder die Nutzung der Leiterbahn als Wärmeableiter. Die Wahl des richtigen Kühlkörpers hängt von der spezifischen Anwendung, der Umgebungstemperatur und der tatsächlichen Verlustleistung ab, die der Transistor während des Betriebs aufnimmt.
Bei der Dimensionierung von Kühlkörpern ist es ratsam, die thermischen Widerstände des Transistors (von der Sperrschichttemperatur zum Gehäuse und vom Gehäuse zur Umgebung) sowie die Anforderungen an die maximale Sperrschichttemperatur (typischerweise 150°C) zu berücksichtigen. Eine effiziente Wärmeableitung verlängert nicht nur die Lebensdauer des Transistors, sondern erhöht auch die Zuverlässigkeit der gesamten Schaltung, indem sie thermisches Durchgehen (Thermal Runaway) verhindert.
Präzise Steuerung und Schaltverhalten
Die Schaltgeschwindigkeit eines Darlington-Transistors ist typischerweise etwas geringer als die von einzelnen Transistoren, da die Ladungsträgerbewegungen in beiden internen Transistoren berücksichtigt werden müssen. Für viele Standardanwendungen im Bereich der Leistungssteuerung ist diese Schaltgeschwindigkeit jedoch mehr als ausreichend. Die Präzision, mit der der BD 676G ONS steuerbar ist, und seine Fähigkeit, Ströme zuverlässig zu schalten, machen ihn zu einer vertrauenswürdigen Komponente für Entwickler.
Die Unterscheidung zwischen Einschalt- und Ausschaltzeiten ist hier ebenfalls relevant. Während das Einschalten eines Darlington-Transistors aufgrund der hohen Verstärkung schnell erfolgen kann, kann das Ausschalten durch die Sättigungseffekte der beiden Transistoren etwas länger dauern. Dies ist jedoch in den meisten Schaltungsdesigns gut handhabbar und kann durch geeignete Beschaltung, wie z.B. die Verwendung von Freilaufdioden bei induktiven Lasten, weiter optimiert werden.
FAQ – Häufig gestellte Fragen zu BD 676G ONS – Darlington-Transistor, PNP, 45V, 4A, 40W, TO-126
Was ist ein PNP Darlington-Transistor und wofür wird er verwendet?
Ein PNP Darlington-Transistor ist eine spezielle Konfiguration aus zwei PNP-Bipolartransistoren, die in Reihe geschaltet sind, um eine sehr hohe Stromverstärkung zu erzielen. Er wird hauptsächlich für Leistungsschaltanwendungen eingesetzt, bei denen ein geringer Steuerstrom eine große Last steuern muss, wie z.B. die Ansteuerung von Motoren, Relais oder Lampen. Dank seiner hohen Verstärkung kann er auch in Verstärkerschaltungen verwendet werden, um schwache Signale zu verstärken.
Welche Vorteile bietet der BD 676G ONS gegenüber einem einzelnen Transistor?
Der Hauptvorteil des BD 676G ONS liegt in seiner extrem hohen Stromverstärkung (hFE), die deutlich höher ist als bei einzelnen Transistoren. Dies ermöglicht die Steuerung größerer Ströme mit einem kleineren Basisstrom, was die Schaltung vereinfacht und die Anzahl der benötigten Komponenten reduziert. Außerdem bietet er eine gute Wärmeableitung dank seiner spezifischen Konstruktion und dem TO-126 Gehäuse.
Ist das TO-126 Gehäuse für hohe Ströme geeignet?
Ja, das TO-126 Gehäuse ist eine gängige Bauform für Leistungstransistoren und bietet eine gute Basis für die Wärmeableitung. Für Anwendungen, die den Transistor an seine Leistungsgrenzen bringen, wird jedoch empfohlen, einen zusätzlichen Kühlkörper zu verwenden, um die Wärme effektiv abzuführen und die Lebensdauer des Bauteils zu gewährleisten.
Kann der BD 676G ONS direkt von einem Mikrocontroller gesteuert werden?
Aufgrund der hohen Stromverstärkung des BD 676G ONS ist es oft möglich, ihn direkt von einem Mikrocontroller zu steuern, da der benötigte Basisstrom für den Darlington-Transistor sehr gering ist. Dennoch sollten Sie stets die Spannungs- und Stromspezifikationen des Mikrocontroller-Ausgangs und die Anforderungen des Darlington-Transistors prüfen, um sicherzustellen, dass die Schnittstelle korrekt dimensioniert ist.
Was passiert, wenn die maximale Verlustleistung überschritten wird?
Wenn die maximale Verlustleistung des BD 676G ONS überschritten wird, steigt die Temperatur des Transistors über seine zulässige Betriebstemperatur hinaus. Dies kann zu einer Degradation der Bauteileigenschaften, einer verkürzten Lebensdauer und im schlimmsten Fall zum Ausfall des Transistors oder der gesamten Schaltung führen. Eine angemessene Wärmeableitung ist daher unerlässlich.
Wie unterscheidet sich ein PNP-Transistor von einem NPN-Transistor?
Der Hauptunterschied liegt in der Stromflussrichtung und der Polarität der Spannungen, die für den Betrieb erforderlich sind. Bei einem PNP-Transistor fließt der Strom typischerweise vom Emitter zum Kollektor, und die Basis muss negativ gegenüber dem Emitter sein, um den Transistor zu steuern. Bei einem NPN-Transistor ist es umgekehrt: Der Strom fließt vom Kollektor zum Emitter, und die Basis muss positiv gegenüber dem Emitter sein. Die Wahl hängt von der spezifischen Schaltungslogik und den Anforderungen der Last ab.
Welche Art von Lasten kann der BD 676G ONS schalten?
Der BD 676G ONS ist in der Lage, eine Vielzahl von Lasten zu schalten, die im Bereich von bis zu 4 Ampere liegen und mit bis zu 45 Volt betrieben werden. Dazu gehören Motoren, Relais, Glühlampen, niederohmige Heizwiderstände und andere elektronische Komponenten, die eine höhere Stromversorgung benötigen als direkt von einem Mikrocontroller oder Logik-IC geliefert werden kann.
