BD 675 – Leistungsstarker NPN-Darlington-Transistor für anspruchsvolle Schaltungen
Benötigen Sie eine zuverlässige Lösung für Schalt- und Verstärkungsanwendungen, die auch unter Last stabil bleibt? Der BD 675 NPN-Darlington-Transistor ist die ideale Komponente für Elektronikentwickler, Ingenieure und anspruchsvolle Hobbyisten, die höchste Leistung und Zuverlässigkeit in ihren Schaltungen erwarten. Dieses Bauteil wurde entwickelt, um hohe Ströme und Spannungen effizient zu schalten und zu verstärken, was es zu einer überlegenen Wahl gegenüber einfacheren Transistoren macht, wenn es um Robustheit und Leistungsdichte geht.
Überragende Leistungsfähigkeit und Zuverlässigkeit des BD 675
Der BD 675 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn für eine Vielzahl von Anwendungen prädestinieren. Als NPN-Darlington-Transistor bietet er eine extrem hohe Stromverstärkung, was bedeutet, dass bereits ein geringes Steuersignal ausreicht, um einen hohen Laststrom zu schalten. Dies vereinfacht das Schaltungsdesign erheblich und ermöglicht den Einsatz von geringwertigen Steuerkomponenten.
Die maximale Kollektor-Emitter-Spannung von 45V und der maximale Kollektorstrom von 4A ermöglichen den Einsatz in leistungshungrigen Schaltungen. Mit einer maximalen Verlustleistung von 40W in einem TO-126 Gehäuse kann der BD 675 auch höhere thermische Belastungen bewältigen, was ihm eine höhere Lebensdauer und Zuverlässigkeit in anspruchsvollen Umgebungen verleiht. Im Vergleich zu Standard-Bipolartransistoren, die oft separate Verstärkungsstufen benötigen, integriert der Darlington-Aufbau diese Funktionalität, was zu einer kompakteren und effizienteren Schaltung führt.
Anwendungsgebiete und Einsatzmöglichkeiten
Die vielseitigen Eigenschaften des BD 675 machen ihn zu einer ausgezeichneten Wahl für eine breite Palette von elektronischen Schaltungen:
- Leistungsschaltungen: Effizientes Schalten von Lasten wie Relais, Motoren, Glühlampen und anderer induktiver oder ohmscher Verbraucher, die höhere Ströme benötigen.
- Netzteile und Spannungsregler: Einsatz in der Ausgangsstufe von geregelten Netzteilen zur Stabilisierung und Bereitstellung ausreichender Stromkapazitäten.
- Motorsteuerungen: Präzise Ansteuerung von Gleichstrommotoren, auch bei wechselnden Lastbedingungen.
- Audioverstärker: In den Ausgangsstufen von Audioverstärkern zur Verstärkung von Audiosignalen mit hoher Stromlieferfähigkeit.
- Schaltnetzteile: Als Schlüsselschalter in Schaltnetzteilen, wo schnelle Schaltfrequenzen und hohe Effizienz gefordert sind.
- Generelle Verstärkeranwendungen: Überall dort, wo eine hohe Stromverstärkung benötigt wird, um ein schwaches Eingangssignal auf einen höheren Strompegel zu bringen.
Technische Spezifikationen und Leistungsparameter
Der BD 675 ist ein robustes Bauteil, das auf bewährter Halbleitertechnologie basiert. Die Datenblätter des Herstellers liefern detaillierte Informationen über die Leistungsgrenzen und Kennwerte, die für die korrekte Dimensionierung und Auslegung der Schaltung unerlässlich sind.
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | NPN Darlington |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Maximale Kollektor-Basis-Spannung (VCBO) | 60 V |
| Maximale Emitter-Basis-Spannung (VEBO) | 15 V |
| Maximaler kontinuierlicher Kollektorstrom (IC) | 4 A |
| Maximaler Spitzenkollektorstrom (ICM) | 6 A |
| Maximale Basisstromstärke (IB) | 50 mA |
| Maximale Verlustleistung (PD) | 40 W |
| Gleichstromverstärkung (hFE) | Mindestens 750 (bei IC = 2 A, VCE = 5 V) |
| Gehäusetyp | TO-126 |
| Betriebstemperaturbereich (TJ) | -65 °C bis +150 °C |

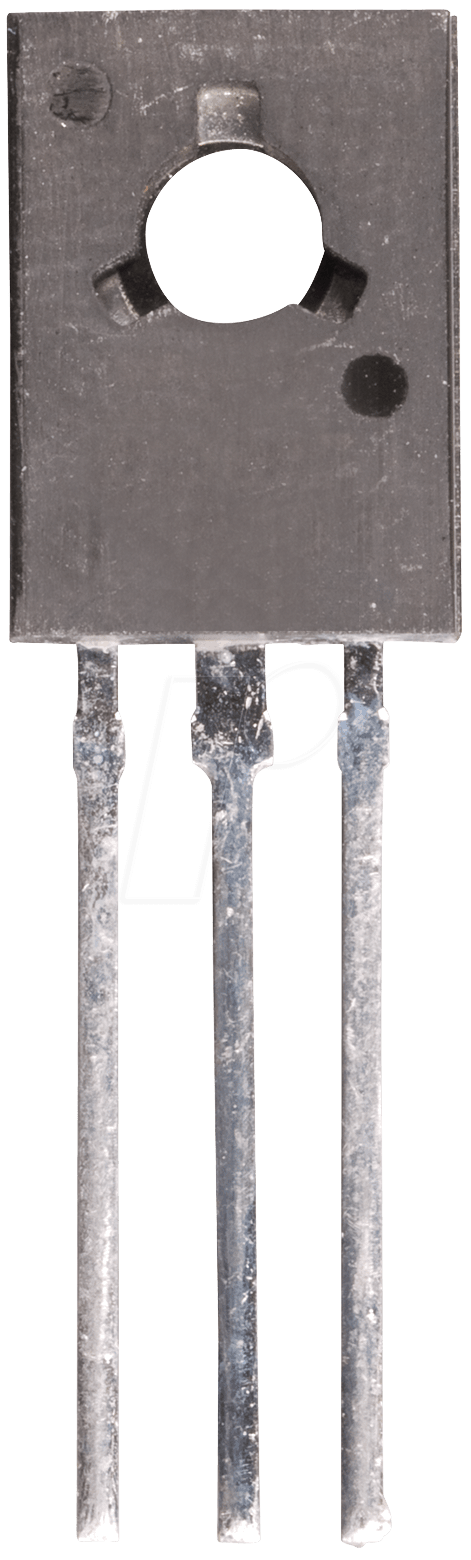

Das TO-126 Gehäuse: Robustheit und Wärmeabfuhr
Das TO-126-Gehäuse des BD 675 ist eine Standardbauform in der Leistungselektronik, die für ihre gute Balance zwischen Kompaktheit und thermischer Leistung bekannt ist. Es ermöglicht eine einfache Montage auf Leiterplatten und eine effektive Wärmeableitung, insbesondere wenn es mit geeigneten Kühlkörpern kombiniert wird. Dies ist entscheidend, um die spezifizierte Verlustleistung von 40W zu erreichen und die Zuverlässigkeit des Transistors über lange Betriebszeiten zu gewährleisten.
Die Pinbelegung des TO-126 Gehäuses (Emitter, Basis, Kollektor) ist standardisiert und erleichtert die Integration in bestehende Schaltungslayouts. Die mechanische Robustheit des Gehäuses schützt die empfindliche Halbleiterstruktur im Inneren vor Umwelteinflüssen und mechanischer Belastung.
Qualitätsmerkmale und Materialeigenschaften
Der BD 675 wird unter strengen Qualitätskontrollen gefertigt, um eine konsistente Leistung und Zuverlässigkeit zu gewährleisten. Die Silizium-Halbleitertechnologie, die für diesen Transistor verwendet wird, ist für ihre Robustheit und ihre hervorragenden elektrischen Eigenschaften bekannt. Die interne Struktur des Darlington-Paares ist optimiert, um eine hohe Stromverstärkung bei gleichzeitig geringen Sättigungsspannungen zu erzielen. Dies minimiert Leistungsverluste und erhöht die Effizienz der Schaltung.
Die Anschlussdrähte und die interne Verdrahtung sind auf eine hohe Stromtragfähigkeit und eine gute elektrische Leitfähigkeit ausgelegt, um Signalverluste zu minimieren und die thermische Belastung zu reduzieren. Die Verkapselung in das TO-126 Gehäuse sorgt für mechanische Stabilität und Schutz vor Staub und Feuchtigkeit.
Entwicklervorteile des BD 675
Für Entwickler bietet der BD 675 eine Reihe von Vorteilen, die den Designprozess vereinfachen und die Leistung der Endprodukte verbessern:
- Hohe Stromverstärkung (hFE): Ermöglicht den Einsatz mit geringstromigen Steuerquellen wie Mikrocontrollern oder Logikgattern.
- Integrierte Darlington-Struktur: Reduziert die Anzahl der benötigten Komponenten im Vergleich zu separaten Transistoren und vereinfacht das Schaltungsdesign.
- Robuste Spezifikationen: Hohe Spannungs- und Strombelastbarkeit für anspruchsvolle Anwendungen.
- Standardgehäuse (TO-126): Einfache Montage und gute thermische Eigenschaften.
- Zuverlässige Leistung: Bewährte Halbleitertechnologie für Langzeitstabilität.
- Kosteneffizienz: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für leistungsorientierte Schaltungen.
FAQ – Häufig gestellte Fragen zu BD 675 – Darlington-Transistor, NPN, 45V, 4A, 40W, TO-126
Was ist der Hauptvorteil eines Darlington-Transistors wie des BD 675 gegenüber einem Standard-Bipolar-Transistor?
Der Hauptvorteil des BD 675 als Darlington-Transistor liegt in seiner extrem hohen Stromverstärkung. Ein einzelner Darlington-Transistor kombiniert die Funktion von zwei oder mehr Transistoren in einer einzigen Einheit, was zu einer deutlich höheren hFE führt. Dies ermöglicht es, mit sehr geringen Basisströmen sehr hohe Kollektorströme zu steuern, was Schaltungen vereinfacht und die Notwendigkeit zusätzlicher Verstärkerstufen reduziert.
Für welche Art von Lasten ist der BD 675 am besten geeignet?
Der BD 675 eignet sich hervorragend für das Schalten von Lasten, die einen hohen Strombedarf haben. Dazu gehören beispielsweise Relais, kleine Gleichstrommotoren, Leistungslampen, Peltier-Elemente und andere Verbraucher, die Ströme bis zu 4A benötigen. Seine hohe Verlustleistung von 40W erlaubt auch den Einsatz bei dauerhaft hoher Belastung, vorausgesetzt, eine adäquate Kühlung ist gewährleistet.
Muss der BD 675 mit einem Kühlkörper betrieben werden?
Ob ein Kühlkörper benötigt wird, hängt von der tatsächlichen Verlustleistung ab, die während des Betriebs im Transistor entsteht. Bei geringen Strömen und Spannungen oder bei kurzzeitiger Schaltung kann die Wärmeabfuhr über das TO-126 Gehäuse und die Leiterplatte ausreichend sein. Wenn jedoch die maximale Verlustleistung von 40W oder ein signifikanter Anteil davon im Transistor umgesetzt wird, ist ein Kühlkörper unerlässlich, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden und die Lebensdauer zu gewährleisten.
Was bedeutet die Angabe „NPN“ bei diesem Transistor?
„NPN“ beschreibt die Halbleiterstruktur des Transistors. Es bedeutet, dass der Transistor aus einer Schicht aus p-leitendem Material (Basis) zwischen zwei Schichten aus n-leitendem Material (Kollektor und Emitter) besteht. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn eine positive Spannung an der Basis im Verhältnis zum Emitter angelegt wird, um den Transistor zu schalten.
Welche Schutzmaßnahmen sind bei der Verwendung des BD 675 zu beachten?
Bei der Verwendung des BD 675, insbesondere in Schaltungen mit induktiven Lasten wie Motoren oder Relais, ist es ratsam, eine Freilaufdiode parallel zur Last zu schalten. Diese Diode verhindert Spannungsspitzen, die beim Abschalten der induktiven Last entstehen und den Transistor beschädigen könnten. Zudem sollte sichergestellt werden, dass die maximal zulässigen Spannungen und Ströme nicht überschritten werden, um eine zuverlässige Funktion zu gewährleisten.
Wie kann die hohe Stromverstärkung des BD 675 in der Praxis genutzt werden?
Die hohe Stromverstärkung ermöglicht es, den BD 675 direkt von den Ausgängen von Mikrocontrollern oder anderen Logikschaltungen anzusteuern, die nur geringe Ströme liefern können. Anstatt einen zusätzlichen Treiber-Transistor zu benötigen, kann das Signal vom Mikrocontroller direkt die Basis des BD 675 steuern, um dann einen deutlich höheren Strom zur Ansteuerung der eigentlichen Last zu schalten. Dies vereinfacht das Schaltungsdesign erheblich und spart Platz und Kosten.
