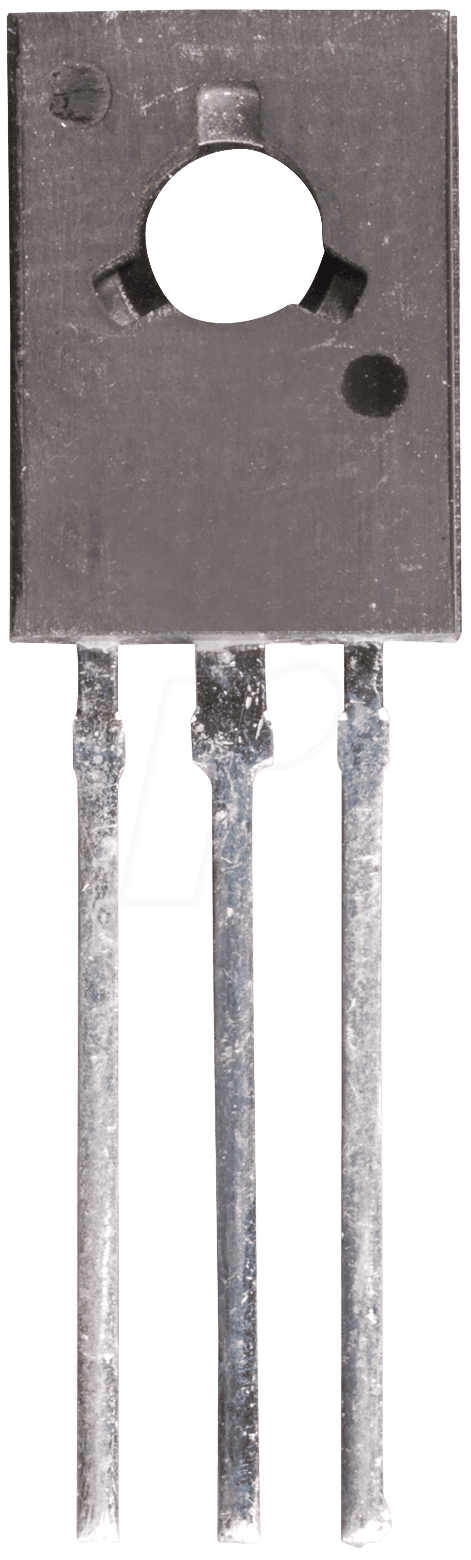

BD 437G ONS – Der Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen einen zuverlässigen NPN-Bipolartransistor, der auch unter anspruchsvollen Bedingungen stabile Leistung liefert? Der BD 437G ONS ist die ideale Lösung für Elektronikentwickler, Ingenieure und fortgeschrittene Hobbyisten, die präzise Schalt- und Verstärkerfunktionen in ihren Projekten benötigen. Mit seiner robusten Auslegung und den überzeugenden Spezifikationen übertrifft er Standardtransistoren in vielen kritischen Anwendungsbereichen, wo Zuverlässigkeit und Leistungsfähigkeit im Vordergrund stehen.
Leistungsstarke Spezifikationen für vielseitige Anwendungen
Der BD 437G ONS zeichnet sich durch seine beeindruckenden Leistungsdaten aus, die ihn zu einer überlegenen Wahl für eine Vielzahl von Schaltungen machen. Seine NPN-Konfiguration, eine Spannung von bis zu 45V und ein maximaler Strom von 6A, gepaart mit einer Verlustleistung von 36W, ermöglichen den Einsatz in anspruchsvollen Schaltanwendungen, Leistungsreglern und Audioverstärkern. Die TO-126-Bauform sorgt dabei für eine gute Wärmeableitung und einfache Integration in bestehende Designs.
Vorteile des BD 437G ONS im Überblick
- Hohe Strombelastbarkeit: Mit einem maximalen kontinuierlichen Kollektorstrom von 6A bewältigt der BD 437G ONS mühelos höhere Lasten als viele Standard-NPN-Transistoren, was ihn für Netzteilregelung und Motorsteuerungen prädestiniert.
- Ausreichende Spannungsfestigkeit: Die Kollektor-Emitter-Spannung von 45V bietet ausreichend Spielraum für Schaltungen, die mit Spannungen im mittleren Bereich arbeiten, und minimiert das Risiko von Durchschlägen.
- Effiziente Verlustleistung: Mit einer maximalen Verlustleistung von 36W kann dieser Transistor beträchtliche Mengen an Energie verarbeiten, bevor eine zusätzliche Kühlung zwingend erforderlich wird, was die Bauteildichte und Effizienz erhöht.
- Robustheit und Zuverlässigkeit: Die sorgfältige Fertigung und die bewährte TO-126-Gehäusetypik gewährleisten eine hohe Lebensdauer und Beständigkeit gegenüber thermischen und elektrischen Belastungen, was ihn für industrielle Umgebungen besonders geeignet macht.
- Optimale Wärmeableitung: Das TO-126-Gehäuse ist für seine effektive Wärmeabfuhr bekannt. Dies reduziert die Betriebstemperatur des Transistors, verlängert seine Lebensdauer und ermöglicht höhere Leistungsparameter.
- Vielseitige Schalt- und Verstärkerfunktionen: Ob als Schalter in Netzteilen, als Treiber für Relais oder in Verstärkerschaltungen – die Charakteristik des BD 437G ONS ermöglicht eine breite Palette von Einsatzmöglichkeiten.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor |
| Polarität | NPN |
| Max. Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Max. Kollektorstrom (IC) | 6 A |
| Maximale Verlustleistung (PD) | 36 W |
| Gehäusetyp | TO-126 |
| Material & Konstruktion | Hochwertige Halbleitermaterialien, optimiert für thermische und elektrische Stabilität. Robuste Bauweise für Langlebigkeit. |
| Anwendungsgebiete | Universell einsetzbar in Leistungsreglern, Schaltnetzteilen, Motorsteuerungen, Audioverstärkern und allgemeinen Schaltkreisen, die eine hohe Strombelastbarkeit erfordern. |
Tiefergehende Anwendungsfelder und technische Betrachtungen
Der BD 437G ONS ist nicht nur ein Standardbaustein, sondern ein leistungsorientierter NPN-Bipolartransistor, der sich durch seine spezifische Auslegung für anspruchsvolle Aufgaben eignet. In der Welt der Leistungselektronik ist die Wahl des richtigen Transistors entscheidend für die Effizienz, Zuverlässigkeit und Sicherheit einer Schaltung. Die NPN-Charakteristik des BD 437G ONS ermöglicht eine einfache Ansteuerung über die Basis, um den Kollektorstrom zu steuern.
Die Spannungsfestigkeit von 45V ist ein kritischer Parameter, der den Einsatz in einer Vielzahl von Niedervolt- und mittleren Spannungsumgebungen erlaubt, ohne Kompromisse bei der Stabilität eingehen zu müssen. Dies ist besonders relevant in mobilen Geräten, Industrieautomatisierung und Telekommunikationsinfrastruktur, wo präzise Spannungsregulierungen und sichere Schaltvorgänge unerlässlich sind.
Besonders hervorzuheben ist die kontinuierliche Strombelastbarkeit von 6A. Viele Standardtransistoren stoßen hier an ihre Grenzen, was zu Überhitzung, Leistungseinbußen oder sogar zum Ausfall führen kann. Der BD 437G ONS ist so konzipiert, dass er diesen Strom sicher und über längere Zeiträume liefern kann. Dies macht ihn zur bevorzugten Wahl für Anwendungen wie:
- Schaltnetzteile: Als primärer Schalter oder als Teil der Ausgangsstufe zur effizienten Umwandlung von Wechsel- in Gleichspannung.
- Leistungsregler: Zur stabilen Versorgung von Komponenten mit einer präzisen und konstanten Spannung, auch bei schwankender Last.
- Motorsteuerungen: Zum Ansteuern von Gleichstrommotoren, wo die hohe Stromtragfähigkeit für das Anlaufmoment und den Dauerbetrieb entscheidend ist.
- Audioverstärker: In Class-A- oder Class-AB-Endstufen, um hohe Ausgangsleistungen mit geringer Verzerrung zu erzielen.
- Relais- und Solenoidtreiber: Zum sicheren Schalten von Lasten mit höherem Strombedarf.
Die Verlustleistung von 36W ist ein weiterer Indikator für die Leistungsfähigkeit. Sie gibt an, wie viel Energie der Transistor in Form von Wärme umwandeln kann, bevor seine Betriebstemperatur kritische Werte erreicht. Das TO-126-Gehäuse spielt hier eine Schlüsselrolle. Es bietet eine signifikant größere Oberfläche im Vergleich zu kleineren Gehäusen wie TO-92 und ermöglicht eine effizientere Abführung der entstehenden Wärme an die Umgebung oder an einen Kühlkörper. Dies reduziert die thermische Belastung des Halbleiterchips, was wiederum die Zuverlässigkeit und die Lebensdauer des Bauteils maßgeblich erhöht.
FAQ – Häufig gestellte Fragen zu BD 437G ONS – Bipolartransistor, NPN, 45V, 6A, 36W, TO-126
Ist der BD 437G ONS für den Einsatz in Audio-Endstufen geeignet?
Ja, der BD 437G ONS eignet sich aufgrund seiner hohen Strombelastbarkeit von 6A und seiner Fähigkeit, bei höheren Leistungen zu arbeiten, gut für verschiedene Arten von Audioverstärkern, insbesondere dort, wo eine solide Leistungsausgabe gefragt ist und die Spannungsanforderungen im Bereich bis 45V liegen.
Welche Art von Kühlung wird für den BD 437G ONS empfohlen?
Bei kontinuierlicher Belastung nahe seiner maximalen Leistung von 36W oder bei Betrieb in wärmeren Umgebungen wird die Montage auf einem geeigneten Kühlkörper empfohlen. Das TO-126-Gehäuse unterstützt zwar eine gute passive Wärmeableitung, aber ein Kühlkörper maximiert die Leistung und Lebensdauer bei hohen Lasten.
Kann der BD 437G ONS als Hochfrequenztransistor verwendet werden?
Der BD 437G ONS ist primär für Schalt- und lineare Verstärkeranwendungen im Nieder- bis Mittelfrequenzbereich konzipiert. Für sehr hohe Frequenzen (MHz-Bereich) sind spezialisierte Hochfrequenztransistoren oft besser geeignet, da diese optimierte Übergangszeiten und niedrigere parasitäre Kapazitäten aufweisen.
Ist das TO-126-Gehäuse einfacher zu löten als kleinere Gehäuse?
Ja, das TO-126-Gehäuse mit seinen größeren Pins und der klareren Pinbelegung ist für viele Anwender einfacher zu handhaben und zu löten als sehr kleine Transistorgehäuse. Dies erleichtert den Aufbau von Prototypen und die Wartung von Schaltungen.
Welchen Vorteil bietet die NPN-Konfiguration gegenüber einer PNP-Konfiguration für meine Anwendung?
Die NPN-Konfiguration ist die gebräuchlichere Variante für viele Schaltungen, da sie oft leichter mit positiven Spannungen und Logikpegeln anzusteuern ist. Sie wird häufig als Schalter verwendet, um die Last mit Masse zu verbinden. Eine PNP-Konfiguration wird typischerweise verwendet, um die Last mit der positiven Versorgungsspannung zu verbinden.
Kann der BD 437G ONS als Ersatz für einen anderen Transistor dienen?
Der BD 437G ONS kann als Ersatz dienen, wenn die Spezifikationen (Spannung, Strom, Leistung, Gehäuseform) mit denen des zu ersetzenden Transistors übereinstimmen oder wenn die Spezifikationen des BD 437G ONS die des Originals übertreffen und die Schaltung davon profitieren kann. Es ist jedoch immer ratsam, das Datenblatt des Originaltransistors und des BD 437G ONS sorgfältig zu vergleichen.
Wo liegen die Hauptunterschiede zu einem Standard-BD139 Transistor?
Während beide NPN-Bipolartransistoren sind, bietet der BD 437G ONS typischerweise eine höhere Strombelastbarkeit (6A vs. 1.5A beim BD139) und eine höhere Verlustleistung (36W vs. 12.5W beim BD139) in einem TO-126-Gehäuse. Dies macht ihn für Anwendungen mit höheren Stromanforderungen besser geeignet, bei denen der BD139 an seine Grenzen stoßen würde.
