Leistungsstarke Schalt- und Verstärkerlösungen: Der BD 318 Bipolartransistor für anspruchsvolle Elektronikprojekte
Wenn Sie in der Entwicklung oder Reparatur von Schaltungen tätig sind, die hohe Ströme und Spannungen zuverlässig schalten oder verstärken müssen, stehen Sie oft vor der Herausforderung, Komponenten zu finden, die Robustheit und Präzision vereinen. Der BD 318 Bipolartransistor (PNP) wurde speziell für diese Anforderungen konzipiert. Er löst das Problem unzureichender Leistung und potenzieller Systemausfälle bei anspruchsvollen Anwendungen, indem er eine außergewöhnliche Belastbarkeit mit stabilen elektrischen Parametern kombiniert. Dieses Bauteil ist ideal für Ingenieure, Techniker und fortgeschrittene Hobbyisten, die auf bewährte und leistungsfähige Komponenten für ihre Projekte setzen.
Warum der BD 318 die überlegene Wahl für Ihre Schaltung ist
Der BD 318 setzt sich von Standardlösungen durch seine Kombination aus hoher Strombelastbarkeit (16A), Nennleistung (200W) und Spannungsfestigkeit (100V) ab. Während viele Transistoren bei Grenzwerten schnell an ihre Grenzen stoßen und zu Überhitzung oder Ausfällen neigen, ist der BD 318 für den Dauereinsatz unter Last konzipiert. Seine Konstruktion im TO-3 Gehäuse bietet exzellente Wärmeableitungseigenschaften, was für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen entscheidend ist. Dies bedeutet weniger Ausfallzeiten, geringere Wartungskosten und die Gewissheit, dass Ihre Designs auch unter anspruchsvollen Betriebsbedingungen stabil funktionieren.
Umfassende Leistungsfähigkeit für vielfältige Einsatzgebiete
Der BD 318 Bipolartransistor ist ein Eckpfeiler für eine breite Palette von elektronischen Schaltungen, bei denen Leistung und Zuverlässigkeit im Vordergrund stehen. Seine Fähigkeit, hohe Ströme zu handhaben, macht ihn zu einer ausgezeichneten Wahl für Leistungsschaltanwendungen, wie z. B. in Netzteilen, Motorsteuerungen oder Leistungsumformern. Ebenso bewährt er sich in Audioverstärkern oder anderen analogen Schaltungen, die eine robuste Verstärkung und geringe Verzerrungen erfordern. Die PNP-Charakteristik eröffnet spezifische Designmöglichkeiten in Push-Pull-Konfigurationen und vielen anderen Schaltungsdesigns.
Vorteile des BD 318 Bipolartransistors
- Hohe Strombelastbarkeit: Mit 16A kann der BD 318 problemlos hohe Lastströme schalten und verstärken, was ihn für energieintensive Anwendungen prädestiniert.
- Signifikante Leistungsaufnahme: Die Nennleistung von 200W unterstreicht seine Fähigkeit, auch bei Dauerbetrieb eine beachtliche thermische Belastung zu verkraften, ohne zu überhitzen.
- Robuste Spannungsfestigkeit: Die 100V Kollektor-Emitter-Spannung bietet ausreichend Spielraum für eine Vielzahl von Stromversorgungs- und Schaltanwendungen.
- Bewährtes TO-3 Gehäuse: Das TO-3 Gehäuse ist bekannt für seine hervorragenden thermischen Eigenschaften und ermöglicht eine effiziente Wärmeableitung, was die Lebensdauer und Zuverlässigkeit des Transistors erhöht.
- Stabile PNP-Charakteristik: Die PNP-Konfiguration ist für viele gängige Schaltungen unerlässlich und bietet zuverlässige Leistung in Verstärker- und Schaltungen.
- Hohe Zuverlässigkeit: Entwickelt für industrielle und anspruchsvolle Anwendungen, bietet der BD 318 eine konsistente und zuverlässige Leistung über einen langen Zeitraum.
- Breites Anwendungsspektrum: Von Audio-Endstufen über industrielle Stromversorgungen bis hin zu Motorsteuerungen – der BD 318 ist ein vielseitiger Baustein.
Produktspezifikationen im Detail
| Eigenschaft | Spezifikation | Relevanz |
|---|---|---|
| Transistortyp | Bipolar, PNP | Definiert die Grundfunktion und Einsatzmöglichkeiten in Schaltungen. |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 100 V | Ermöglicht den Einsatz in Schaltungen mit bis zu 100 Volt Betriebsspannung. |
| Maximale Kollektorstrom (IC) | 16 A | Die hohe Stromtragfähigkeit erlaubt das Schalten und Steuern hoher Lasten. |
| Maximale Verlustleistung (PD) | 200 W | Zeigt die Fähigkeit des Transistors, unter Last erzeugte Wärme effizient abzuführen. |
| Gehäuseform | TO-3 | Standard-Metallgehäuse, bekannt für hervorragende thermische Eigenschaften und mechanische Stabilität. |
| DC Stromverstärkungsfaktor (hFE) | Typisch zwischen 25 und 100 (variiert je nach Betriebsbedingungen und Typ) | Wichtig für die Berechnung von Verstärkungsfaktoren in analogen Schaltungen. |
| Arbeitstemperaturbereich | Typisch -65°C bis +150°C | Gewährleistet Zuverlässigkeit über einen weiten Temperaturbereich. |
| Schaltgeschwindigkeit (typisch) | Mittlere Schaltzeiten, geeignet für die meisten Leistungsanwendungen | Gibt Hinweise auf die Eignung für schnelle Schaltvorgänge. |
Anwendungsbereiche des BD 318
Der BD 318 Bipolartransistor ist aufgrund seiner spezifischen Leistungsmerkmale eine ausgezeichnete Wahl für eine Vielzahl von Elektronikanwendungen. Seine hohe Strom- und Leistungsfähigkeit prädestiniert ihn für den Einsatz in:
- Leistungsschaltnetzteilen: Zur Steuerung von hohen Lastströmen und zur effizienten Umwandlung von Energie.
- Motorsteuerungen: Zur präzisen Regelung von Gleichstrommotoren, insbesondere dort, wo höhere Ströme benötigt werden.
- Audio-Endstufen: Als Leistungstransistor in hochwertigen Verstärkerschaltungen für eine klare und kräftige Signalwiedergabe.
- Industrielle Automatisierung: In Steuerungsmodulen und Leistungselektronik für Produktionsanlagen.
- Labornetzgeräte: Als Kernkomponente für regelbare Stromquellen mit hoher Kapazität.
- Robotertechnik: Zur Steuerung von Aktuatoren und Servomotoren mit entsprechenden Leistungsanforderungen.
- Schweißgeräte und Ladegeräte: In Stromversorgungen, die hohe Stromstärken liefern müssen.
Technische Vertiefung: Das TO-3 Gehäuse und seine Vorteile

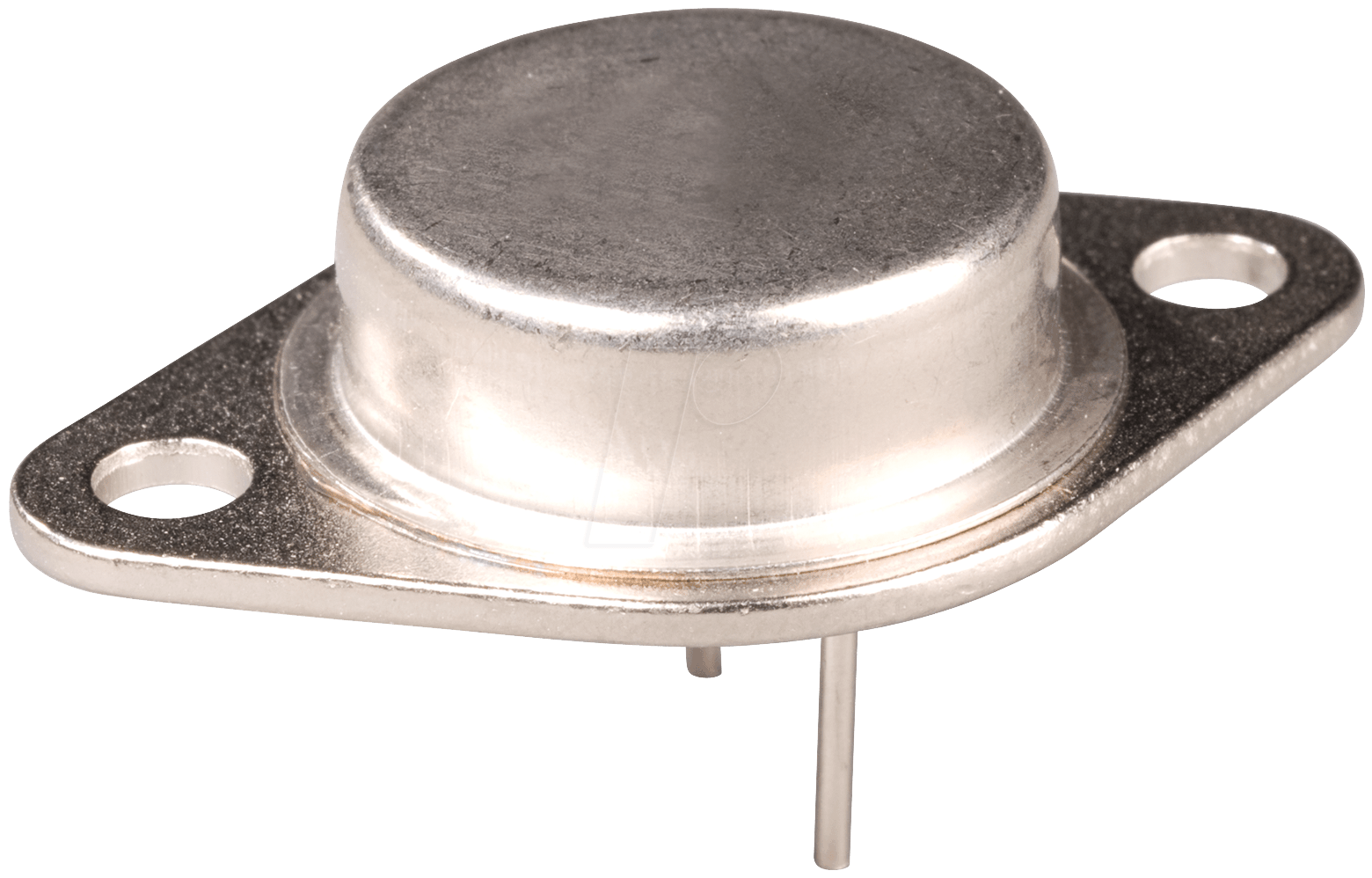

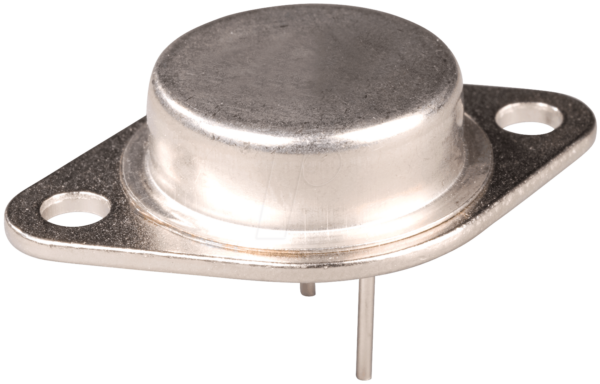

Das TO-3 Gehäuse (Transistor Outline 3) ist ein klassisches und robustes Metallgehäuse, das traditionell für Hochleistungs-Transistoren eingesetzt wird. Seine Konstruktion, typischerweise mit einem metallischen Boden und einer isolierenden Keramik- oder Kunststoffhaube, ermöglicht eine effektive Wärmeableitung. Dies geschieht hauptsächlich durch den direkten Kontakt des Metallbodens mit einem Kühlkörper. Bei hoher Verlustleistung entstehen im Halbleiterkristall erhebliche Wärmemengen. Das TO-3 Gehäuse leitet diese Wärme effizient nach außen ab, was entscheidend ist, um die Betriebstemperatur des Transistors unterhalb seiner maximal zulässigen Grenzwerte zu halten. Eine niedrigere Betriebstemperatur korreliert direkt mit einer höheren Zuverlässigkeit und einer längeren Lebensdauer des Bauteils. Für Anwendungen, bei denen der BD 318 unter intensiver Last betrieben wird, ist die Integration eines geeigneten Kühlkörpers unerlässlich, und das TO-3 Gehäuse ist dafür ideal konzipiert.
FAQ – Häufig gestellte Fragen zu BD 318 – Bipolartransistor, PNP, 100V, 16A, 200W, TO-3
Was genau bedeutet „PNP“ bei diesem Transistor?
PNP beschreibt die Halbleiterstruktur des Transistors. „P“ steht für „positiv“ und „N“ für „negativ“ dotierte Halbleitermaterialien. Bei einem PNP-Transistor sind zwei P-dotierte Schichten durch eine N-dotierte Schicht getrennt. Dies bedeutet, dass der Strom hauptsächlich durch Löcher fließt und die Steuerung des Kollektorstroms durch den Basisstrom erfolgt, wobei die Spannungen im Vergleich zu einem NPN-Transistor invertiert sind.
Kann der BD 318 als Schalter und als Verstärker eingesetzt werden?
Ja, der BD 318 eignet sich sowohl für Schaltanwendungen als auch für Verstärkeranwendungen. Seine hohe Strombelastbarkeit und Leistungsfähigkeit machen ihn ideal für das Schalten von Lasten. Gleichzeitig ermöglichen seine Verstärkungseigenschaften und die relativ geringen Verzerrungen bei geeigneter Beschaltung den Einsatz in Verstärkerschaltungen, insbesondere in der Leistungsendstufe.
Welche Art von Kühlkörper ist für den BD 318 empfehlenswert?
Da der BD 318 eine hohe Verlustleistung von bis zu 200W bewältigen kann, ist die Verwendung eines geeigneten Kühlkörpers unerlässlich, um die Betriebstemperatur zu regeln. Die Wahl des Kühlkörpers hängt von der tatsächlichen Verlustleistung ab, die der Transistor unter Betriebsbedingungen erzeugt. Für Anwendungen mit hoher Last sind größere Kühlkörper mit guter Wärmeableitung, oft mit Rippen, empfehlenswert. Die korrekte Montage mit Wärmeleitpaste zwischen Transistor und Kühlkörper ist ebenfalls kritisch.
Ist der BD 318 für Hochfrequenzanwendungen geeignet?
Der BD 318 ist primär für Nieder- und Mittelfrequenzanwendungen konzipiert. Seine Bauweise und die Parameter sind auf Leistungsverstärkung und -schaltung im Audiobereich oder in industriellen Frequenzen optimiert. Für sehr schnelle Schaltvorgänge oder Hochfrequenzanwendungen mit mehreren Megahertz sind in der Regel spezielle Transistoren mit optimierten Schnelligkeitsparametern erforderlich.
Wo liegen die Grenzen der Spannungsfestigkeit des BD 318?
Die maximale Kollektor-Emitter-Spannung (VCEO) des BD 318 beträgt 100 Volt. Das bedeutet, dass die Spannung zwischen Kollektor und Emitter unter keinen Umständen diesen Wert überschreiten darf, um eine Beschädigung des Transistors zu vermeiden. Es ist ratsam, eine ausreichende Sicherheitsmarge zu berücksichtigen, um unerwartete Spannungsspitzen abzufangen.
Muss der BD 318 isoliert montiert werden?
Da das TO-3 Gehäuse aus Metall besteht und oft elektrisch leitend ist, muss es bei der Montage in vielen Schaltungen, insbesondere wenn der Kollektor nicht die Masse ist, elektrisch isoliert werden. Dies geschieht üblicherweise mit einer Dünnschicht-Isolierfolie (z.B. Glimmer oder Keramik mit Wärmeleitpaste) und einer geeigneten Isolierbuchse für die Befestigungsschraube.
Welche Vorteile bietet die Verwendung von BD 318 gegenüber moderneren MOSFETs in bestimmten Anwendungen?
Obwohl MOSFETs in vielen Bereichen dominieren, bieten bipolare Transistoren wie der BD 318 in bestimmten Schaltungen Vorteile. Dazu gehören oft eine einfachere Ansteuerung (weniger empfindlich gegenüber statischer Entladung), eine steilere Kennlinie für präzise Schaltpunkte und eine hervorragende Linearität in analogen Verstärkern. In etablierten Designs, bei denen die Spezifikationen des BD 318 genau passen, kann er eine bewährte und kostengünstige Lösung darstellen, die eine hohe Zuverlässigkeit garantiert.
