Leistungsstarker Bipolartransistor BD 317 für anspruchsvolle Elektronikanwendungen
Der Bipolartransistor BD 317 ist die ideale Lösung für Ingenieure und Entwickler, die robuste und zuverlässige Leistung in Hochstrom- und Hochspannungsschaltungen benötigen. Speziell konzipiert für industrielle Anwendungen, Audio-Verstärker und Schaltnetzteile, überwindet dieser NPN-Transistor die Limitierungen herkömmlicher Bauteile durch seine beeindruckende Strombelastbarkeit und thermische Stabilität, was ihn zur überlegenen Wahl für anspruchsvolle Schaltungsdesigns macht.
Technische Überlegenheit des BD 317 NPN-Transistors
Der BD 317 zeichnet sich durch seine herausragende Kombination aus maximaler Sperrspannung und hoher Stromverstärkung aus. Mit einer Collector-Emitter-Spannung (VCEO) von bis zu 100 Volt und einer kontinuierlichen Collector-Stromstärke (IC) von 16 Ampere ermöglicht er den Entwurf von leistungsstarken und effizienten elektronischen Systemen. Die hohe Verlustleistung von 200 Watt, insbesondere bei optimaler Kühlung im TO-3 Gehäuse, stellt sicher, dass der Transistor auch unter intensiver Belastung stabil arbeitet und eine lange Lebensdauer gewährleistet.
Anwendungsbereiche und Einsatzoptimierung
Die Vielseitigkeit des BD 317 eröffnet ein breites Spektrum an Einsatzmöglichkeiten. Er eignet sich hervorragend für:
- Leistungsverstärker: Ideal für HiFi-Audio-Endstufen, wo er für lineare Verstärkung mit geringer Verzerrung sorgt und hohe Ausgangsleistungen liefert.
- Schaltnetzteile (SMPS): Ermöglicht effiziente und stabile Spannungsregelung in Netzteilen für Industrie- und Unterhaltungselektronik.
- Motorsteuerungen: Bietet die nötige Strombelastbarkeit und Robustheit für die Ansteuerung von Gleichstrommotoren in industriellen Automatisierungslösungen.
- Lineare Spannungsregler: Dient als stabiler Leistungsbaustein in anspruchsvollen Konstantspannungsreglern.
- Universelle Schalteranwendungen: Übernimmt zuverlässig das Schalten von Lasten bis zu 16 Ampere in verschiedenen industriellen Applikationen.
Das TO-3 Gehäuse bietet eine ausgezeichnete Grundlage für die Wärmeableitung, was für den Betrieb bei hohen Leistungen unerlässlich ist. Eine adäquate Kühlung durch Kühlkörper ist entscheidend, um die volle Leistungsfähigkeit und Lebensdauer des BD 317 zu garantieren.
Qualitative Vorteile und Leistungskennzahlen
Der BD 317 steht für Zuverlässigkeit und Leistung, die durch seine spezifischen Kennzahlen untermauert werden:
- Hohe Spannungsfestigkeit: Die 100V VCEO bieten einen großen Spielraum für unterschiedliche Betriebsspannungen und schützen die Schaltung vor Überspannungen.
- Kraftvolle Stromlieferung: 16A IC (kontinuierlich) und kurzzeitige Spitzenströme ermöglichen die Steuerung und Verstärkung hoher Leistungen.
- Exzellente Wärmeableitung: Die 200W Verlustleistung, unterstützt durch das TO-3 Gehäuse, sorgt für thermische Stabilität und verhindert Überhitzung.
- Robuste NPN-Charakteristik: Klassische NPN-Konfiguration, die in vielen Schaltungstopologien etabliert und gut verstanden ist.
- Hoher Gleichstromverstärkungsfaktor (hFE): Gewährleistet eine effiziente Signalverstärkung und präzise Steuerung.
- Zuverlässige Herstellerstandards: Produziert unter strengen Qualitätskontrollen, was eine gleichbleibend hohe Performance sicherstellt.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Kollektor-Emitter-Spannung (VCEO) | 100 V |
| Kollektorstrom (IC, kontinuierlich) | 16 A |
| Verlustleistung (PD) | 200 W (bei optimaler Kühlung) |

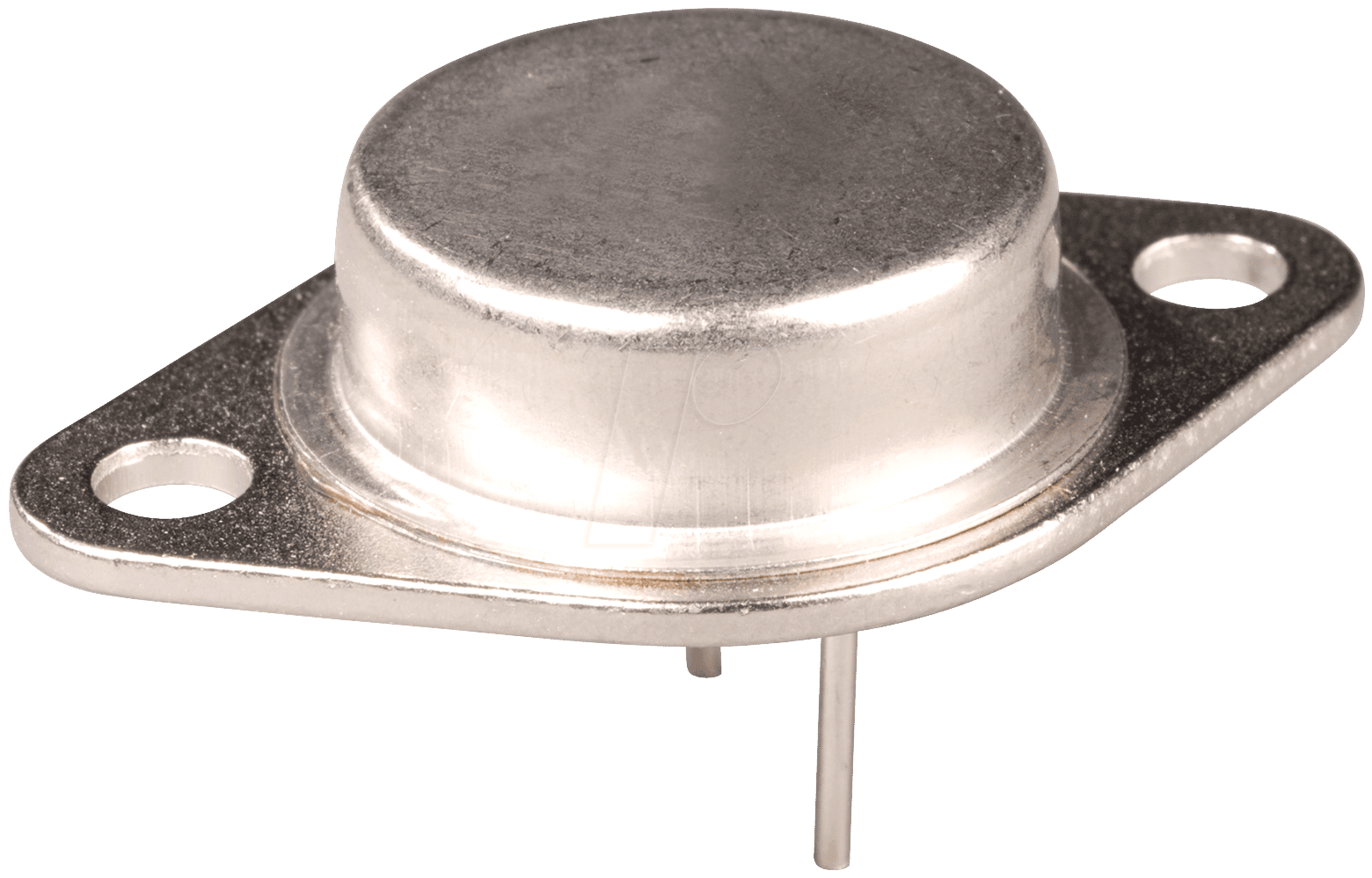

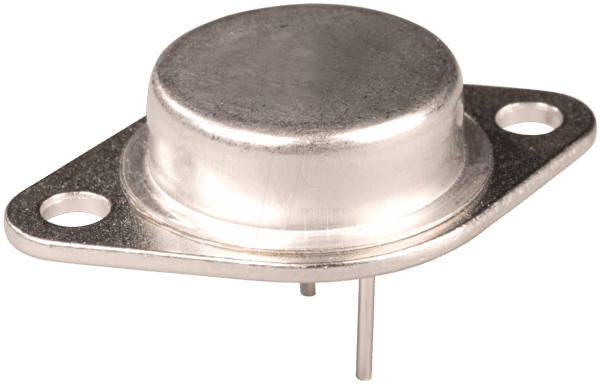

| Gehäuse | TO-3 (Metallgehäuse für exzellente Wärmeableitung) |
| Gleichstromverstärkungsfaktor (hFE) | Typischer Wert: 25 – 75 (variiert je nach Betriebsbedingung und Herstellerangabe) |
| Einsatztemperatur | -65°C bis +150°C (typischer Temperaturbereich für Leistungstransistoren im TO-3 Gehäuse) |
| Anwendungsfokus | Leistungsverstärker, Schaltnetzteile, Motorsteuerungen, lineare Regler |
FAQ – Häufig gestellte Fragen zu BD 317 – Bipolartransistor, NPN, 100V, 16A, 200W, TO-3
Ist der BD 317 für lineare oder schaltende Anwendungen geeignet?
Der BD 317 ist sowohl für lineare als auch für schaltende Anwendungen hervorragend geeignet. Seine hohen Strom- und Spannungswerte sowie die gute Wärmeableitung machen ihn zu einer robusten Wahl für beide Einsatzbereiche, sei es in Audio-Endstufen (linear) oder in Schaltnetzteilen (schaltend).
Welche Kühlungsmaßnahmen sind für den BD 317 bei maximaler Leistung erforderlich?
Bei der Nutzung der vollen Verlustleistung von 200 Watt ist eine effektive Kühlung zwingend erforderlich. Ein leistungsstarker Kühlkörper, der für die spezifische Wärmeabgabe ausgelegt ist, sowie gegebenenfalls eine forcierte Belüftung sind empfehlenswert, um eine Überhitzung und Beschädigung des Transistors zu verhindern.
Wie beeinflusst die Umgebungstemperatur die Leistung des BD 317?
Die Umgebungstemperatur hat einen direkten Einfluss auf die maximale Verlustleistung, die der Transistor sicher abführen kann. Bei höheren Umgebungstemperaturen muss die Verlustleistung reduziert werden, um die maximal zulässige Chiptemperatur nicht zu überschreiten. Die angegebene Verlustleistung von 200W bezieht sich auf eine spezifische Betriebstemperatur und eine adäquate Kühlung.
Ist der BD 317 ein direkter Ersatz für andere TO-3 NPN-Transistoren?
Ob der BD 317 ein direkter Ersatz ist, hängt von den spezifischen elektrischen Parametern des zu ersetzenden Transistors ab. Die Kernspezifikationen (100V, 16A, 200W, TO-3 Gehäuse) deuten auf eine hohe Leistungsklasse hin. Es ist jedoch ratsam, die Datenblätter zu vergleichen, insbesondere hinsichtlich hFE, Schaltzeiten und Avalanche-Festigkeit, um eine Kompatibilität sicherzustellen.
Welche Arten von Schaltungen profitieren am meisten von der Verwendung des BD 317?
Schaltungen, die hohe Ströme schalten oder verstärken müssen und dabei hohe Spannungen aushalten sollen, profitieren am meisten. Dazu gehören beispielsweise Netzteilkonverter, Verstärker für Lautsprechersysteme, industrielle Steuerungen und Hochleistungs-Schaltanwendungen, bei denen Zuverlässigkeit und Robustheit im Vordergrund stehen.
Kann der BD 317 in Hochfrequenzanwendungen eingesetzt werden?
Der BD 317 ist primär für nieder- bis mittelfrequente Anwendungen konzipiert. Während er in vielen Leistungsanwendungen gut funktioniert, sind für sehr hohe Frequenzen spezifische Transistoren mit optimierten Transitfrequenzen (fT) und geringeren parasitären Kapazitäten besser geeignet. Für typische Audio- und Schaltfrequenzen ist er jedoch hervorragend geeignet.
Wo liegen die Hauptunterschiede zu Transistoren in kleineren Gehäusen wie TO-220?
Der Hauptunterschied liegt in der Fähigkeit zur Wärmeableitung. Das TO-3 Gehäuse ist ein robustes Metallgehäuse, das im Vergleich zu Kunststoffgehäusen wie TO-220 eine deutlich bessere thermische Anbindung an einen Kühlkörper ermöglicht. Dies erlaubt dem BD 317, höhere Verlustleistungen dauerhaft zu verarbeiten, was ihn für Hochleistungsanwendungen prädestiniert.
