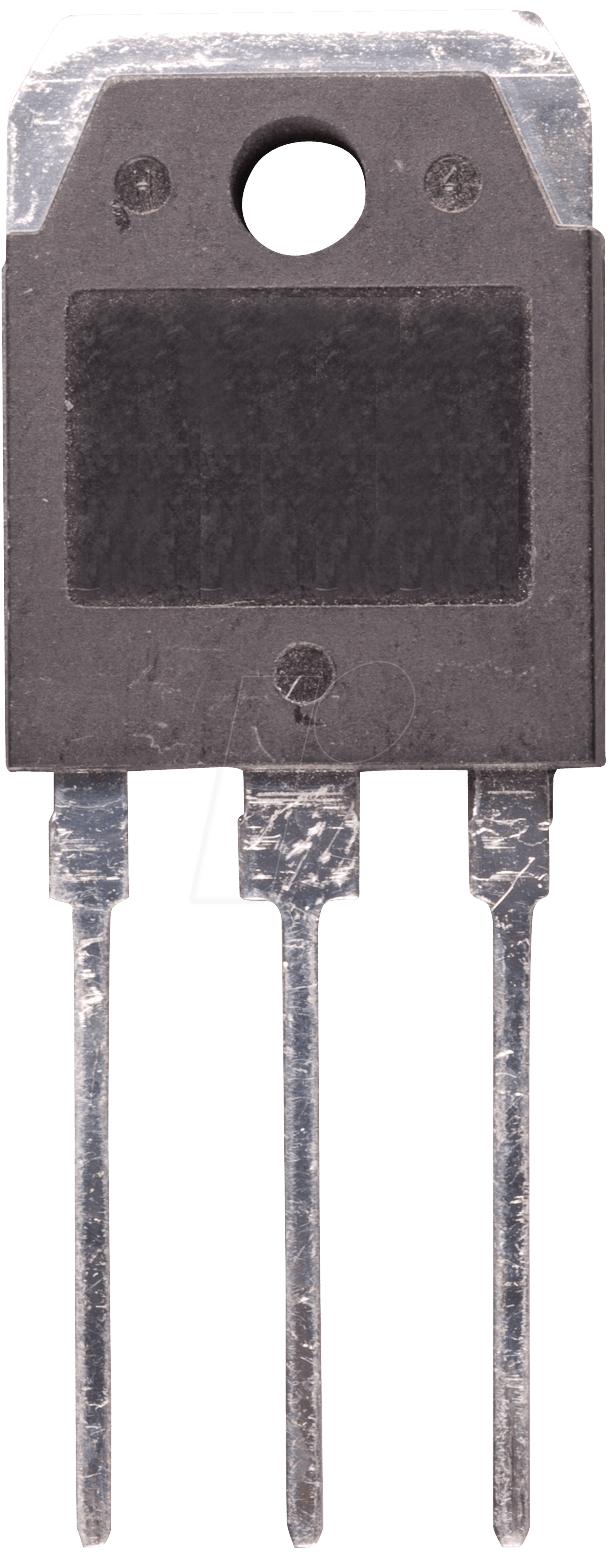

BD 250: Der Hochleistungs-PNP-Bipolartransistor für anspruchsvolle Schaltungen
Wenn Sie auf der Suche nach einer robusten und leistungsfähigen Lösung für lineare Stromversorgungen, Audioverstärker oder Schaltungsdesigns mit hohen Strombelastungen sind, bietet der BD 250 – Bipolartransistor, PNP, 100V, 25A, 125W, TO-3PN eine herausragende Wahl. Dieses Bauteil ist konzipiert, um kritische Funktionen in industriellen, professionellen und fortgeschrittenen Hobby-Elektronikanwendungen zuverlässig zu erfüllen, wo Standardtransistoren an ihre Grenzen stoßen.
Überlegene Leistung für kritische Anwendungen
Der BD 250 zeichnet sich durch seine Fähigkeit aus, hohe Spannungen (bis zu 100V) und signifikante Ströme (bis zu 25A) zu schalten und dabei eine Verlustleistung von bis zu 125W zu bewältigen. Diese Kombination macht ihn ideal für Anwendungen, die eine präzise und stabile Regelung erfordern, wie beispielsweise in Leistungsverstärkern, geregelten Netzteilen, Motorsteuerungen oder Lastschaltungen. Im Gegensatz zu vielen kleineren Transistoren, die bei solchen Belastungen schnell an ihre thermischen und elektrischen Grenzen stoßen, bietet der BD 250 eine überlegene Zuverlässigkeit und Lebensdauer, was ihn zu einer kosteneffizienten Wahl für langlebige Designs macht.
Kernkompetenzen und technische Vorteile
Die Konstruktion des BD 250 als PNP-Bipolartransistor in einem robusten TO-3PN-Gehäuse ermöglicht eine exzellente Wärmeableitung, was für den Dauerbetrieb unter hoher Last unerlässlich ist. Seine hohe Stromverstärkung (h_FE) in Kombination mit der niedrigen Sättigungsspannung (V_CE(sat)) minimiert Energieverluste und maximiert die Effizienz Ihrer Schaltungen.
- Hohe Strombelastbarkeit: Mit 25A Dauerstrombelastbarkeit ist der BD 250 für schwere Lasten ausgelegt, bei denen viele andere Transistoren versagen würden.
- Breiter Spannungsbereich: 100V Kollektor-Emitter-Spannung bieten ausreichend Spielraum für Netzteil- und Verstärkerdesigns mit höheren Betriebsspannungen.
- Signifikante Verlustleistung: 125W Verlustleistung bedeutet, dass der Transistor auch unter anspruchsvollen Bedingungen zuverlässig arbeitet und übermäßige Hitzeentwicklung vermieden wird.
- Robustes TO-3PN-Gehäuse: Dieses Gehäuse ist für seine hervorragenden thermischen Eigenschaften bekannt und ermöglicht eine effiziente Montage auf Kühlkörpern, was die Betriebstemperatur niedrig hält und die Lebensdauer des Bauteils verlängert.
- Präzise Steuerung: Die Charakteristiken eines Bipolartransistors ermöglichen eine feinfühlige Steuerung von Strömen und Spannungen, ideal für analoge Schaltungen.
- Zuverlässige PNP-Charakteristik: Die PNP-Konfiguration ist oft die bevorzugte Wahl für die Erdung von Lasten in positiven Stromschienen oder für Push-Pull-Verstärkerstufen, was eine hohe Flexibilität im Schaltungsdesign bietet.
Anwendungsbereiche im Detail
Der BD 250 ist ein wahres Arbeitspferd in zahlreichen Elektroniksegmenten. Seine Fähigkeit, hohe Ströme zu handhaben, macht ihn zu einem idealen Kandidaten für die Ausgangsstufen von Audioverstärkern, wo er die Lautsprechermembranen mit kraftvollen Signalen ansteuert, ohne dabei thermisch überlastet zu werden. In der Leistungselektronik findet er Anwendung in geregelten DC/DC-Wandlern oder als Teil von linearen Spannungsreglern, wo er eine stabile Ausgangsspannung auch bei schwankender Last gewährleistet.
Für Steuerungsanwendungen, wie die Ansteuerung von größeren Motoren oder Relais, bietet der BD 250 die notwendige Stromreserve. Ingenieure, die robuste und wartungsarme Lösungen für industrielle Automatisierungssysteme oder Test- und Messgeräte entwickeln, schätzen die Langlebigkeit und Zuverlässigkeit dieses Bauteils. Auch im Bereich der professionellen Beleuchtungstechnik, beispielsweise zur Steuerung von Hochleistung-LED-Arrays, spielt der BD 250 seine Stärken aus.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Max. Kollektor-Emitter-Spannung (V_CEO) | 100 V |
| Max. Kollektorstrom (I_C) | 25 A |
| Max. Verlustleistung (P_tot) | 125 W |
| Gehäusetyp | TO-3PN |
| Betriebstemperaturbereich | -65°C bis +150°C (Typische Angabe für Leistungstransistoren dieser Klasse) |
| Stromverstärkung (h_FE) | Typischerweise im Bereich von 20-50 bei verschiedenen Betriebspunkten (genaue Werte herstellerspezifisch und von der Betriebsbedingung abhängig) |
| Sättigungsspannung (V_CE(sat)) | Niedrig, optimiert für Effizienz im Leistungsschaltbetrieb (genaue Werte herstellerspezifisch und von der Betriebsbedingung abhängig) |
Häufig gestellte Fragen zu BD 250 – Bipolartransistor, PNP, 100V, 25A, 125W, TO-3PN
Ist der BD 250 für lineare oder schaltende Anwendungen besser geeignet?
Der BD 250 ist aufgrund seiner hohen Strombelastbarkeit und guten thermischen Eigenschaften sowohl für lineare als auch für schaltende Anwendungen sehr gut geeignet. In linearen Anwendungen ermöglicht er eine präzise Regelung und geringe Verzerrungen, während er in schaltenden Anwendungen effizient hohe Ströme schalten kann, solange die thermischen Limits eingehalten werden.
Welche Kühlungsanforderungen hat der BD 250 bei maximaler Leistung?
Bei der Verarbeitung von 125W Verlustleistung ist eine angemessene Kühlung unerlässlich. Ein leistungsfähiger Kühlkörper, der für die Montage des TO-3PN-Gehäuses ausgelegt ist, wird dringend empfohlen. Die genaue Dimensionierung des Kühlkörpers hängt von der Umgebungstemperatur und der tatsächlichen Verlustleistung in Ihrer spezifischen Anwendung ab.
Kann der BD 250 mit anderen Spannungsbereichen verglichen werden?
Mit einer maximalen Kollektor-Emitter-Spannung von 100V ist der BD 250 für Anwendungen mit mittleren bis höheren Spannungen konzipiert. Für Anwendungen mit wesentlich niedrigeren Spannungen (z.B. unter 30V) gibt es möglicherweise kostengünstigere Alternativen, während für Spannungen deutlich über 100V speziellere Hochspannungsbauteile erforderlich wären.
Welche Art von Basisstrom wird benötigt, um den BD 250 zu steuern?
Der benötigte Basisstrom hängt stark vom gewünschten Kollektorstrom und der Stromverstärkung (h_FE) des Transistors ab. Da es sich um einen Leistungstransistor handelt, kann der Basisstrom im Bereich von einigen Milliampere bis zu mehreren Ampere liegen, insbesondere wenn er nahe an seiner maximalen Strombelastbarkeit betrieben wird. Eine genaue Berechnung basierend auf dem Datenblatt des spezifischen Herstellers ist hier ratsam.
Ist das TO-3PN-Gehäuse mit anderen TO-3-Varianten kompatibel?
Das TO-3PN-Gehäuse ist eine weiterentwickelte Version des klassischen TO-3-Gehäuses und teilt sich oft die Montageabmessungen. Es ist jedoch wichtig, die genauen Pinbelegungen und mechanischen Abmessungen zu prüfen, um volle Kompatibilität sicherzustellen, insbesondere im Hinblick auf die Isolierung und die Anschlusspins.
Wie unterscheidet sich der BD 250 von einem NPN-Transistor in ähnlicher Leistungsklasse?
Der Hauptunterschied liegt in der Polarität der Spannung und des Stromflusses. PNP-Transistoren werden verwendet, wenn der Emitter an die positivere Spannung angeschlossen ist und der Kollektor zur negativen Seite gezogen wird, während NPN-Transistoren umgekehrt arbeiten. Die Wahl zwischen PNP und NPN hängt von der gewünschten Schaltungstopologie ab, z.B. für High-Side- oder Low-Side-Schaltungen.
Welche Art von Schaltungsschutz ist für den BD 250 empfehlenswert?
Es ist ratsam, Schutzschaltungen wie Sicherungen oder strombegrenzende Widerstände zu implementieren, um den Transistor vor Überspannungs- und Überstromereignissen zu schützen. Zusätzlicher Schutz vor negativen Spannungsspitzen kann durch die Parallelschaltung einer Diode erfolgen, um die Robustheit des Bauteils in dynamischen Umgebungen zu erhöhen.
