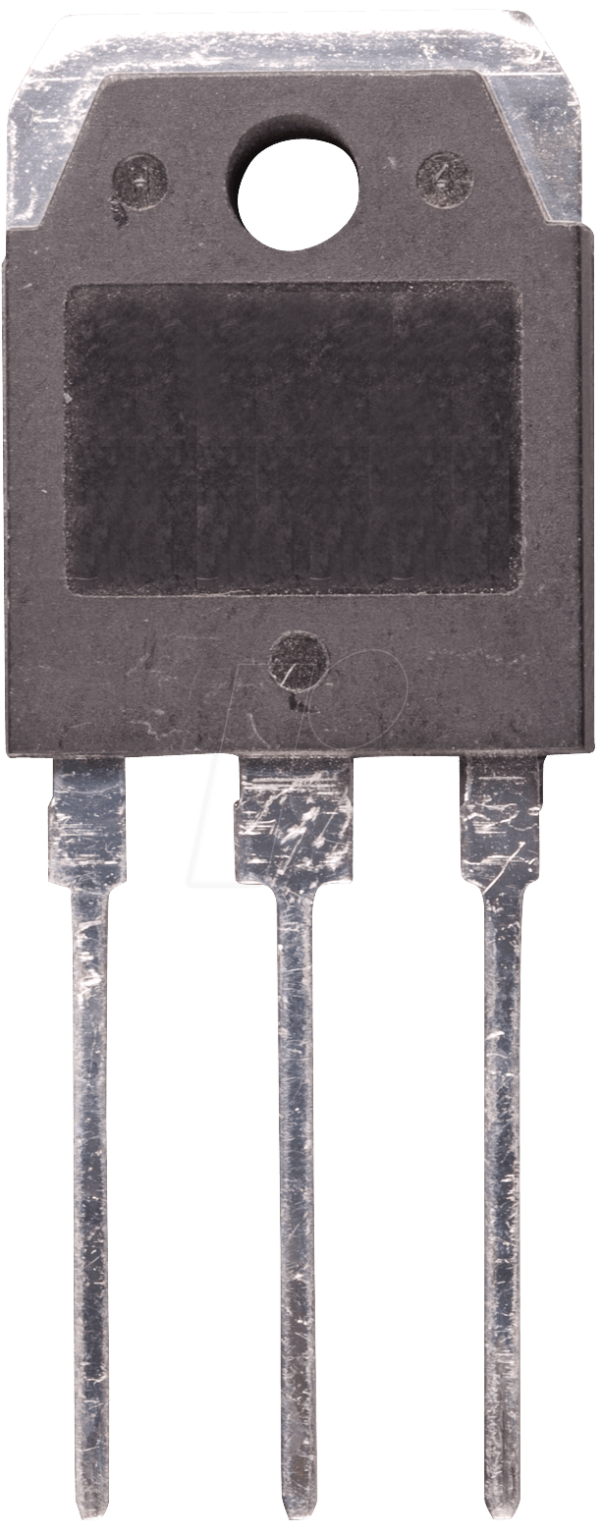

BD 246C – Der leistungsstarke PNP-Bipolartransistor für anspruchsvolle Schaltungen
Sie benötigen einen zuverlässigen und leistungsfähigen Schalter oder Verstärker für Ihre Elektronikprojekte, der auch unter Last stabil bleibt? Der BD 246C – ein hochwertiger PNP-Bipolartransistor – ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Robustheit und präzise Leistung legen. Dieser Transistor ist speziell dafür konzipiert, komplexe Schaltkreise effizient zu steuern und Energieverluste zu minimieren.
Überlegene Leistung und Zuverlässigkeit des BD 246C
Im Vergleich zu Standard-PNP-Transistoren bietet der BD 246C herausragende Spezifikationen, die ihn zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Seine hohe Spannungsfestigkeit von 100V ermöglicht den Einsatz in Systemen mit höheren Betriebsspannungen, während der maximale Strom von 10A eine signifikante Lastschaltfähigkeit gewährleistet. Die Verlustleistung von 80W spricht für seine Fähigkeit, auch bei hohen Strömen und Spannungen effizient zu arbeiten, ohne übermäßige Wärme zu entwickeln. Das SOT-93 Gehäuse sorgt für eine gute Wärmeabfuhr und einfache Integration in Printplattenlayouts. Diese Kombination aus hoher Leistungsfähigkeit und Robustheit minimiert das Risiko von Systemausfällen und verlängert die Lebensdauer Ihrer Schaltungen.
Anwendungsbereiche und technische Vorteile
Der BD 246C eignet sich hervorragend für eine Vielzahl von Anwendungen in der Leistungselektronik. Seine Hauptstärke liegt im Schalten von Lasten, der Steuerung von Motoren, in Stromversorgungen und als Verstärkerstufe in Audio- und HF-Schaltungen. Die hohe Stromverstärkung (hFE) sorgt für eine effiziente Signalverstärkung und präzise Steuerung. Die PNP-Charakteristik ermöglicht eine einfache Ansteuerung mit negativen Spannungen relativ zu Masse, was in vielen Schaltungsdesigns von Vorteil ist.
- Hohe Spannungsfestigkeit: Mit 100V sind Anwendungen mit höheren Versorgungsspannungen sicher realisierbar.
- Starke Strombelastbarkeit: Bis zu 10A Nennstrom für leistungsintensive Aufgaben.
- Effiziente Wärmeableitung: 80W Verlustleistung bedeuten geringere Betriebstemperaturen und höhere Zuverlässigkeit.
- Breites Anwendungsspektrum: Ideal für Schaltanwendungen, Motorsteuerungen und Stromversorgungen.
- Zuverlässige PNP-Charakteristik: Ermöglicht einfache Ansteuerung und Integration in gängige Schaltungen.
- Robustes SOT-93 Gehäuse: Bietet gute thermische Eigenschaften und Montagefreundlichkeit.
Detaillierte Spezifikationen und Konstruktionsmerkmale
Die sorgfältige Auswahl der Materialien und die präzise Fertigung des BD 246C gewährleisten eine konsistente und zuverlässige Leistung über einen breiten Betriebsbereich. Die interne Struktur des Transistors ist optimiert, um den Basissstrombedarf zu minimieren und gleichzeitig eine hohe Stromverstärkung zu erzielen. Dies reduziert den Energieverbrauch und ermöglicht den Einsatz mit leistungsschwächeren Treiberschaltungen.
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 100 V |
| Maximaler Kollektorstrom (Ic) | 10 A |
| Maximale Verlustleistung (Pd) | 80 W |
| Gehäuse | SOT-93 |
| Betriebstemperaturbereich | Standard-Industrietoleranzen für Siliziumtransistoren, typischerweise -55°C bis +150°C. Bietet ausreichende Margen für die meisten Umgebungsbedingungen. |
| Stromverstärkung (hFE) | Breiter Bereich, typisch für Leistungstransistoren dieser Klasse, gewährleistet effiziente Schalt- und Verstärkungsfunktionen. Spezifische Werte variieren je nach Betriebspunkt und Exemplar, aber generell für zuverlässige Leistung ausgelegt. |
| Schaltzeit | Optimiert für Leistungsanwendungen, ermöglicht schnelles Schalten ohne signifikante Verluste, was für Schaltnetzteile und Pulsweitenmodulation (PWM) entscheidend ist. |
Technologische Überlegenheit und Materialqualitäten
Der BD 246C nutzt eine fortschrittliche Diffusions- und Legierungstechnik, um eine hohe Epitaxialschichtdicke und optimierte Dotierungsprofile zu erzielen. Diese Verfahren sind entscheidend für die Erreichung der hohen Spannungs- und Stromratings. Das Gehäusematerial, typischerweise ein thermisch leitfähiges Plastik- oder Keramikmaterial, ist sorgfältig ausgewählt, um die Wärmeableitung vom Halbleiterkern zum Kühlkörper oder zur Leiterplatte zu maximieren. Dies ist ein kritischer Faktor, um thermisches Durchgehen zu verhindern und die Lebensdauer des Bauteils zu verlängern. Die interne Bonddrahttechnologie ist auf hohe Stromtragfähigkeit und geringen Übergangswiderstand ausgelegt, was zu einer verbesserten Effizienz führt.
Präzise Steuerung und Energieeffizienz
In der Leistungselektronik sind Präzision und Effizienz von größter Bedeutung. Der BD 246C liefert genau das. Seine gut definierte Stromverstärkung ermöglicht eine präzise Regelung von Lastströmen, selbst bei schwankenden Eingangsspannungen oder Lastwiderständen. Dies ist essenziell für Anwendungen, bei denen eine stabile Ausgangsspannung oder ein exakter Stromfluss erforderlich ist, wie beispielsweise in Labornetzteilen oder Ladegeräten. Die Fähigkeit, hohe Ströme mit geringen Spannungsabfällen zu schalten, trägt direkt zur Energieeffizienz Ihrer Systeme bei. Dies reduziert nicht nur den Stromverbrauch, sondern minimiert auch die Wärmeentwicklung, was wiederum die Notwendigkeit für aufwendige Kühlsysteme reduziert.
Sicherheit und Zuverlässigkeit im Einsatz
Die hohe Spannungsfestigkeit von 100V bietet eine signifikante Sicherheitsmarge, die unerlässlich ist, um transiente Spannungsspitzen, die in vielen elektronischen Systemen auftreten können, sicher zu beherrschen. Der BD 246C ist so konzipiert, dass er auch unter anspruchsvollen Bedingungen stabil und zuverlässig arbeitet. Dies ist ein entscheidendes Kriterium für industrielle Anwendungen, Automotive-Systeme oder qualitätsbewusste Consumer-Elektronik, wo Ausfälle kostspielig sein können. Die Robustheit des SOT-93 Gehäuses schützt das empfindliche Halbleiterbauteil vor mechanischen Belastungen und Umwelteinflüssen.
FAQ – Häufig gestellte Fragen zu BD 246C – Bipolartransistor, PNP, 100V, 10A, 80W, SOT-93
Ist der BD 246C für den Einsatz in Schaltnetzteilen geeignet?
Ja, der BD 246C ist aufgrund seiner hohen Strombelastbarkeit, Spannungsfestigkeit und guten Schaltzeiten hervorragend für den Einsatz in Schaltnetzteilen geeignet. Er kann die Primär- oder Sekundärseite von Netzteilen steuern, wo schnelle und effiziente Schaltvorgänge erforderlich sind.
Welche Art von Kühlung wird für den BD 246C empfohlen?
Bei voller Leistung, insbesondere bei der maximalen Verlustleistung von 80W, ist eine geeignete Kühlung unerlässlich. Ein Kühlkörper, der an das SOT-93 Gehäuse montiert wird, wird dringend empfohlen, um die Betriebstemperatur niedrig zu halten und die Zuverlässigkeit zu gewährleisten.
Kann der BD 246C als Audio-Verstärker eingesetzt werden?
Absolut. Seine Leistungsfähigkeit und Stromverstärkung machen ihn zu einer soliden Wahl für die Ausgangsstufen von Audioverstärkern, insbesondere für Anwendungen, die eine höhere Ausgangsleistung erfordern. Die PNP-Charakteristik ermöglicht eine einfache Integration in Push-Pull-Stufen.
Was bedeutet die PNP-Spezifikation im Detail?
Ein PNP-Transistor schaltet, wenn die Basisspannung niedriger als die Emitterspannung ist. Dies bedeutet, dass der Stromfluss vom Emitter zum Kollektor gesteuert wird, wenn die Basis einen negativen Steuerstrom im Verhältnis zum Emitter erhält. Dies ist komplementär zu NPN-Transistoren und bietet Flexibilität im Schaltungsdesign.
Wie unterscheidet sich der BD 246C von anderen Leistungstransistoren?
Der BD 246C zeichnet sich durch eine ausgewogene Kombination aus hoher Spannungsfestigkeit (100V), starker Strombelastbarkeit (10A) und hoher Verlustleistung (80W) in einem gängigen Gehäuse (SOT-93) aus. Dies positioniert ihn als eine vielseitige und zuverlässige Option für viele Leistungsanwendungen, die mehr als Standard-Kleinsignaltransistoren, aber nicht unbedingt die extremen Werte von Spezialbauteilen erfordern.
Ist der BD 246C für den Einsatz in Automobilanwendungen geeignet?
Die Nennwerte des BD 246C (100V, 10A) sind für viele Automobilanwendungen geeignet, insbesondere wenn die Bordspannung im Bereich von 12V oder 24V liegt. Die hohe Verlustleistung und die Robustheit sind ebenfalls vorteilhaft. Es ist jedoch immer ratsam, die spezifischen Temperaturbedingungen und Spannungsspitzen im Fahrzeug zu berücksichtigen und ggf. zusätzliche Schutzschaltungen zu integrieren.
