BD 138-16 – Hochleistungs-PNP-Bipolartransistor für anspruchsvolle Elektronikanwendungen
Suchen Sie nach einer zuverlässigen und leistungsstarken Lösung für Ihre Schaltungen, die hohe Strombelastbarkeit und präzise Schalteigenschaften erfordert? Der BD 138-16 Bipolartransistor ist die ideale Komponente für Ingenieure und Entwickler, die maximale Leistung und Stabilität in ihren Projekten benötigen. Er bewältigt mühelos anspruchsvolle Schaltvorgänge und Signalverstärkung in einer Vielzahl von elektronischen Applikationen.
Überlegene Leistung und Zuverlässigkeit des BD 138-16
Im Vergleich zu Standard-PNP-Transistoren bietet der BD 138-16 eine herausragende Kombination aus Spannungsfestigkeit, Strombelastbarkeit und thermischer Stabilität. Seine spezielle Dotierung und die optimierte Gehäusetechnik ermöglichen eine höhere Leistungsdissipation von 8 Watt, was ihn für Anwendungen prädestiniert, bei denen Standardbauteile an ihre Grenzen stoßen würden. Die PNP-Charakteristik des BD 138-16, kombiniert mit einer Sperrspannung von 60V und einem kontinuierlichen Kollektorstrom von 1,5A, macht ihn zu einer unverzichtbaren Wahl für Netzteilkonstruktionen, Leistungsverstärker und verschiedene Steuerungsanwendungen, die eine robuste und effiziente Schaltung erfordern.
Vorteile des BD 138-16 – Ihre Wahl für Präzision und Leistung
- Hohe Strombelastbarkeit: Mit einem kontinuierlichen Kollektorstrom von 1,5A und einem Spitzenstrom von bis zu 3A (kurzzeitig) kann der BD 138-16 auch signifikante Lasten effizient schalten und steuern.
- Zuverlässige Spannungsfestigkeit: Die maximale Kollektor-Emitter-Spannung von 60V bietet ausreichend Spielraum für verschiedene Schaltungsdesigns und schützt vor Überspannungen.
- Effiziente Leistungsdissipation: Mit einer maximalen Verlustleistung von 8W (bei ordnungsgemäßer Kühlung) ist der BD 138-16 für Dauerbetrieb unter Last ausgelegt.
- Robuste TO-126 Gehäusetechnik: Das TO-126 Gehäuse bietet eine exzellente Wärmeableitung und mechanische Stabilität, was die Langlebigkeit und Zuverlässigkeit der Komponente in anspruchsvollen Umgebungen sicherstellt.
- Präzise Schalteigenschaften: Als Bipolartransistor ermöglicht der BD 138-16 eine präzise Steuerung von Strömen und Spannungen, was für Anwendungen wie Schaltnetzteile und Audioverstärker unerlässlich ist.
- Breites Anwendungsspektrum: Von Labornetzteilen über Audioendstufen bis hin zu industriellen Steuermodulen – der BD 138-16 bewährt sich in vielfältigen elektronischen Projekten.
Technische Spezifikationen im Detail
Der BD 138-16 ist ein mittel- bis leistungsstarker PNP-Silizium-Transistor, der für eine Vielzahl von linearen und schaltenden Anwendungen entwickelt wurde. Seine sorgfältig abgestimmte Dotierung und die optimierte Kristallstruktur im TO-126 Gehäuse ermöglichen exzellente elektrische Parameter, die ihn von vielen anderen Bipolartransistoren abheben. Die Hauptanwendungsschwerpunkte liegen im Bereich der Leistungsverstärkung, dem Schalten von Lasten und der Stabilisierung von Spannungsversorgungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | PNP Bipolar |
| Kollektor-Emitter-Spannung (VCEO) | 60 V |
| Kollektor-Basis-Spannung (VCBO) | 60 V |
| Emitter-Basis-Spannung (VEBO) | 5 V |
| Kontinuierlicher Kollektorstrom (IC) | 1,5 A |
| Spitzenkollektorstrom (ICM) | 3 A (kurzzeitig) |
| Maximale Verlustleistung (Ptot) | 8 W (bei ordnungsgemäßer Kühlung) |
| DC Stromverstärkungsfaktor (hFE) | Typisch im Bereich von 60 bis 160, abhängig von Kollektorstrom und Betriebstemperatur. Dies ermöglicht eine gute Verstärkung bei gleichzeitig effizienter Ansteuerung. |
| Betriebstemperaturbereich (TJ) | -65°C bis +150°C – Dies gewährleistet Zuverlässigkeit auch unter extremen Umgebungsbedingungen. |

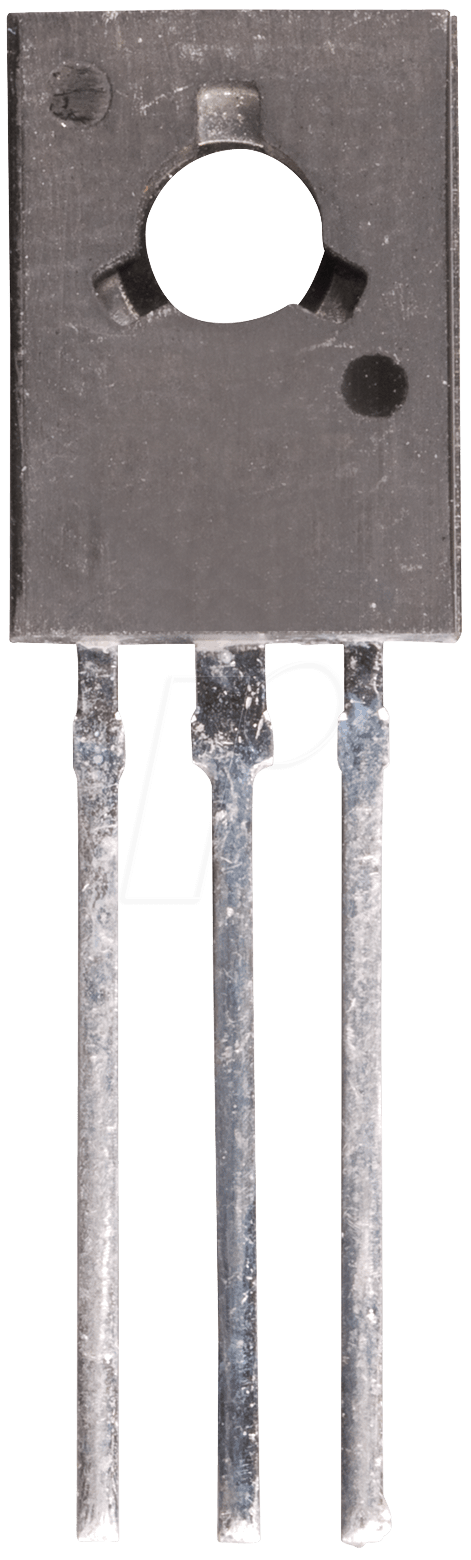

| Gehäusetyp | TO-126 – Ein robustes und thermisch leitfähiges Gehäuse, das eine effiziente Wärmeabfuhr ermöglicht und die Montage auf Kühlkörpern erleichtert. |
| Material und Aufbau | Hochwertiges Silizium-Halbleitermaterial mit optimierter P-N-Übergangsstruktur für präzise Schalt- und Verstärkungsleistungen. Die interne Metallisierung ist auf geringen Übergangswiderstand und hohe Strombelastbarkeit ausgelegt. |
| Einsatzmöglichkeiten | Leistungsverstärker (Audio, Labor), Schaltnetzteile, Spannungsregler, Ansteuerung von Relais und Motoren, allgemeine Schalt- und Verstärkeranwendungen in Industrie und Hobby. |
Anwendungen, die vom BD 138-16 profitieren
Der BD 138-16 Bipolartransistor zeichnet sich durch seine Vielseitigkeit aus und findet Anwendung in einer breiten Palette von elektronischen Schaltungen. Seine Fähigkeit, höhere Ströme und Spannungen zu bewältigen als viele Standardbauteile, macht ihn zur ersten Wahl für Anwendungen, bei denen Zuverlässigkeit und Leistung im Vordergrund stehen.
- Leistungsverstärker: Ob für Audioanwendungen, bei denen eine klare und kräftige Wiedergabe gefordert ist, oder in Prüfgeräten, wo präzise Signalverstärkung essentiell ist – der BD 138-16 liefert die notwendige Leistung. Seine PNP-Charakteristik ist besonders nützlich in komplementären Verstärkerstufen.
- Schaltnetzteile und Spannungsregler: In der Stromversorgungstechnik spielt der BD 138-16 eine entscheidende Rolle. Er kann als Schaltelement in Flyback- oder Forward-Konvertern eingesetzt werden oder zur Stabilisierung von Ausgangsspannungen in linearen Reglern dienen, wo seine Leistungsparameter eine effiziente und sichere Betriebsweise gewährleisten.
- Motorsteuerungen und Relaisansteuerungen: Die Ansteuerung von größeren Lasten wie Elektromotoren oder Relais erfordert Transistoren, die kurzzeitige Stromspitzen verkraften können. Der BD 138-16 mit seinem Spitzenkollektorstrom von 3A ist dafür bestens geeignet und schützt die vorgeschalteten Schaltungsteile.
- Universelle Schaltanwendungen: In der industriellen Automatisierung und in komplexen Steuerungsaufgaben wird der BD 138-16 zur Implementierung von Logikfunktionen, zur Ansteuerung von Aktuatoren oder zur Signalaufbereitung eingesetzt.
Häufig gestellte Fragen zu BD 138-16 – Bipolartransistor, PNP, 60V, 1,5A, 8W, TO-126
Was bedeutet PNP bei einem Bipolartransistor?
PNP bezeichnet die Art der Halbleiterdotierung. Bei einem PNP-Transistor besteht die Basis aus N-dotiertem Material, während Kollektor und Emitter aus P-dotiertem Material gefertigt sind. Dies bedeutet, dass der Stromfluss hauptsächlich durch Löcher erfolgt und der Transistor durch Anlegen einer negativen Spannung an die Basis im Verhältnis zum Emitter gesteuert wird.
Ist der BD 138-16 für hohe Temperaturen geeignet?
Ja, der BD 138-16 ist für einen Betriebstemperaturbereich von -65°C bis +150°C ausgelegt. Dies, in Verbindung mit dem TO-126 Gehäuse, das eine gute Wärmeableitung ermöglicht, macht ihn zu einer robusten Wahl für Umgebungen mit variierenden oder erhöhten Temperaturen, vorausgesetzt, die maximale Verlustleistung von 8W wird nicht überschritten und eine geeignete Kühlung ist gegeben.
Welche Kühlung wird für den BD 138-16 empfohlen?
Um die maximale Verlustleistung von 8W sicher zu erreichen und zu überschreiten, ist eine zusätzliche Kühlung unerlässlich. Die Montage des Transistors auf einem geeigneten Kühlkörper wird dringend empfohlen. Die Größe und Art des Kühlkörpers hängt von der tatsächlichen Verlustleistung und der Umgebungstemperatur ab. Eine gute Luftzirkulation um den Kühlkörper herum ist ebenfalls vorteilhaft.
Kann der BD 138-16 NPN-Transistoren ersetzen?
Nein, ein PNP-Transistor wie der BD 138-16 kann nicht direkt als Ersatz für einen NPN-Transistor verwendet werden. Beide Transistortypen haben unterschiedliche Stromflussrichtungen und Ansteuerungsprinzipien. Für einen Ersatz müsste ein komplementärer NPN-Transistor mit vergleichbaren Spezifikationen gesucht werden, und die Schaltung müsste entsprechend angepasst werden.
In welchen Arten von Audioverstärkern wird der BD 138-16 häufig eingesetzt?
Der BD 138-16 wird häufig in der Ausgangsstufe von Audioverstärkern eingesetzt, insbesondere in komplementären Schaltungen, bei denen er mit einem komplementären NPN-Transistor arbeitet. Seine Leistungsparameter eignen sich gut für Class-AB- oder Class-B-Verstärkerdesigns, die eine gute Effizienz mit geringen Verzerrungen kombinieren müssen.
Wie bestimmt man den richtigen Kühlkörper für den BD 138-16?
Die Auswahl des richtigen Kühlkörpers hängt von der zu erwartenden thermischen Verlustleistung (Pverlust) und der maximal zulässigen Umgebungstemperatur (Tumgebung) ab. Der Kühlkörper muss so dimensioniert sein, dass die Sperrschichttemperatur (TJ) des Transistors (maximal 150°C) nicht überschritten wird. Die Formel zur Berechnung lautet: Rth = (TJ – Tumgebung) / Pverlust – Rth(Gehäuse-Umgebung). Je kleiner der resultierende thermische Widerstand (Rth) des Kühlkörpers ist, desto effektiver ist er.
Welche Art von Schaltungen profitiert am meisten von der 60V Sperrspannung des BD 138-16?
Die 60V Sperrspannung macht den BD 138-16 ideal für Schaltungen, die höhere Spannungsreserven benötigen, wie z.B. in Schaltnetzteilen, die mit Netzen bis zu 230V arbeiten, oder in Verstärkerschaltungen, bei denen die Spannungsspitzen im Ausgangssignal signifikant sein können. Sie bietet eine zusätzliche Sicherheit gegen Überschläge und Durchbrüche unter normalen Betriebsbedingungen und bei transienten Spannungsspitzen.
