BCY 59-10 – Der vielseitige NPN-Bipolartransistor für präzise Schalt- und Verstärkeranwendungen
Der BCY 59-10 ist ein hochwertiger NPN-Bipolartransistor, der speziell für Elektronikentwickler, Reparaturtechniker und Hobbyisten entwickelt wurde, die eine zuverlässige und leistungsstarke Komponente für ihre Schaltungen benötigen. Wenn Sie nach einer stabilen Lösung für Schaltsignale oder für die Verstärkung von niedrigen bis mittleren Frequenzen suchen, bietet der BCY 59-10 eine exzellente Balance aus Leistung, Spannungsfestigkeit und Strombelastbarkeit.
Überlegene Leistung und Zuverlässigkeit für Ihre Projekte
Im Vergleich zu einfacheren Transistormodellen zeichnet sich der BCY 59-10 durch seine definierte Spannungsfestigkeit von 45V und seine kontinuierliche Strombelastbarkeit von 0,2A aus. Dies ermöglicht den Einsatz in einer breiteren Palette von Applikationen, bei denen eine präzise Steuerung und eine robuste Performance gefordert sind. Die Verlustleistung von 0,345W stellt sicher, dass der Transistor auch unter moderater Last stabil und effizient arbeitet, was die Langlebigkeit Ihrer Schaltungen erhöht.
Kernfunktionen und Vorteile des BCY 59-10
- Hohe Spannungsfestigkeit: Mit 45V maximaler Kollektor-Emitter-Spannung (VCEO) eignet sich der BCY 59-10 hervorragend für Schaltungen, die eine gewisse Reserve gegenüber Spannungsspitzen benötigen.
- Zuverlässige Strombelastbarkeit: Eine maximale Kollektorstromstärke (IC) von 0,2A ermöglicht den Einsatz in zahlreichen Schaltungsdesigns, von der Signalverarbeitung bis hin zu kleinen Lasttreibern.
- Effiziente Wärmeableitung: Die Nennverlustleistung von 0,345W (PD) ist für typische TO-18-Gehäuse optimiert und gewährleistet einen stabilen Betrieb unter Standardbedingungen, ohne übermäßige Wärmeentwicklung.
- Breites Anwendungsspektrum: Geeignet für allgemeine Schaltanwendungen, Verstärkerstufen, Treiber-Schaltungen und als Bestandteil komplexerer elektronischer Systeme.
- Standardisiertes TO-18 Gehäuse: Das weit verbreitete TO-18 Gehäuse erleichtert die Integration in bestehende Leiterplattendesigns und den Austausch defekter Komponenten.
- NPN-Halbleitertechnologie: Bietet die bewährten und gut verstandenen Eigenschaften von NPN-Transistoren für einfache und robuste Schaltungsdesigns.
Technische Spezifikationen im Detail
Der BCY 59-10 Bipolartransistor repräsentiert eine solide Wahl für Entwickler, die Wert auf Spezifikationen und Zuverlässigkeit legen. Die NPN-Technologie, kombiniert mit einer maximalen Kollektor-Emitter-Spannung von 45V und einer kontinuierlichen Strombelastbarkeit von 0,2A, macht ihn zu einem flexiblen Bauteil. Die Verlustleistung von 0,345W ist ein wichtiger Indikator für die thermische Belastbarkeit im TO-18 Gehäuse.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Maximale Kollektorstromstärke (IC) | 0,2 A |
| Maximale Verlustleistung (PD) | 0,345 W |
| Gehäuseform | TO-18 (Metallgehäuse) |
| Anwendungsgebiet | Schalt- und Verstärkeranwendungen, Signalverarbeitung, Treiberstufen |
| Hersteller-Teilenummer | BCY 59-10 |
| Betriebstemperaturbereich | Standard industriell; genaue Spezifikation gemäß Datenblatt des Herstellers (typischerweise -65°C bis +150°C) |
Präzision in Schaltkreisen: Anwendungsgebiete des BCY 59-10
Der BCY 59-10 ist aufgrund seiner spezifizierten Parameter und seiner robusten Bauweise in einer Vielzahl von Elektronikanwendungen von unschätzbarem Wert. Seine Fähigkeit, bei einer Spannung von bis zu 45V zu operieren und einen Strom von 0,2A zu schalten, macht ihn zu einer idealen Wahl für:
- Signalverstärkung: Als Teil von Verstärkerstufen in Audio- oder Instrumentierungsgeräten zur Erhöhung der Signalstärke bei niedrigen bis mittleren Frequenzen. Die lineare Verstärkungseigenschaften sind für präzise Signalbearbeitung entscheidend.
- Schaltanwendungen: Zum Steuern von Relais, LEDs oder kleineren Motoren, wo ein zuverlässiges Ein- und Ausschalten von Strömen erforderlich ist. Die schnelle Schaltzeit trägt zur Effizienz bei.
- Logik-Schaltungen: Als Element in einfachen digitalen Logikgattern oder als Treiber für nachfolgende Schaltungsteile in industriellen Steuerungen.
- Stromversorgungs-Regelung: In einfachen Spannungsregler-Schaltungen oder als Teil von Überstromschutzmechanismen, wo eine kontrollierte Stromflussbegrenzung notwendig ist.
- Prototyping und Forschung: Für Ingenieure und Entwickler, die neue Schaltungen entwerfen und testen. Das TO-18 Gehäuse ermöglicht eine einfache Handhabung auf Steckplatinen oder durch Löten.
- Reparatur und Wartung: Als direkter Ersatz für defekte Transistoren in älteren oder etablierten Geräten, wo die Originalspezifikationen erhalten bleiben müssen.
Die Kombination aus definierter Spannungsfestigkeit und Strombelastbarkeit im kompakten TO-18 Gehäuse macht den BCY 59-10 zu einer universell einsetzbaren Komponente für Profis und Enthusiasten gleichermaßen, die auf bewährte Technologie und präzise Leistung vertrauen.
Umfassende technische Eigenschaften für anspruchsvolle Anwendungen
Der BCY 59-10 Bipolartransistor, gefertigt nach NPN-Technologie, ist mehr als nur ein einfacher Schalter. Seine Leistungsfähigkeit liegt in der detaillierten Abstimmung seiner elektrischen Parameter, die ihn von weniger spezifizierten Alternativen abhebt. Die maximale Kollektor-Emitter-Spannung (VCEO) von 45 Volt ermöglicht seinen Einsatz in Schaltungen, die nicht nur niedrige Spannungen verarbeiten, sondern auch kleinen Spannungsspitzen standhalten müssen, ohne dass die Durchbruchspannung überschritten wird. Dies ist entscheidend für die Zuverlässigkeit und Lebensdauer elektronischer Geräte, insbesondere in Umgebungen, die nicht immer perfekt stabilisierte Stromquellen aufweisen.
Die kontinuierliche Strombelastbarkeit von 0,2 Ampere am Kollektor (IC) definiert den Stromflussbereich, in dem der Transistor zuverlässig und ohne Überlastung arbeiten kann. Dies ist ein kritischer Faktor bei der Dimensionierung von Schaltungen für die Ansteuerung von Lasten wie Relaisspulen, kleinen Motoren oder leistungsstärkeren LEDs. Eine Überschreitung dieser Grenze kann zu einer Erhöhung des Basisstroms führen, die den Transistor überhitzt und seine Lebensdauer drastisch verkürzt oder ihn zerstört.
Die Verlustleistung (PD) von 0,345 Watt ist ein weiterer Schlüsselparameter, der die thermische Belastbarkeit des Transistors im TO-18 Gehäuse angibt. Diese Leistung wird hauptsächlich in Wärme umgewandelt und muss sicher abgeführt werden können. Ein gut konzipiertes Kühlmanagement, sei es durch ausreichende Freifläche auf der Platine oder durch die Wahl des richtigen Gehäuses, ist essenziell, um den Transistor innerhalb seiner Betriebsgrenzen zu halten. Das TO-18 Gehäuse ist für diese Leistungsklasse gut geeignet und ermöglicht eine effektive Wärmeableitung in vielen typischen Anwendungen.
Die Auswahl eines NPN-Transistors wie des BCY 59-10 basiert oft auf seiner Komplementarität zu PNP-Transistoren oder auf der einfachen Logik der Ansteuerung, bei der ein positiver Basisstrom den Kollektorstromfluss aktiviert. Dies vereinfacht das Schaltungsdesign erheblich, da die Ansteuerung direkt mit positiven Spannungen erfolgen kann.
Die Einsatzmöglichkeiten erstrecken sich über vielfältige Bereiche der angewandten Elektronik. In der Automatisierungstechnik kann der BCY 59-10 als Treiber für Signalwandler oder als Teil von Sicherheitsverriegelungen dienen, wo eine präzise und zuverlässige Schaltfunktion gefragt ist. In der Konsumelektronik findet er sich in Netzteilen zur Spannungsregelung oder in Steuerungsplatinen von Haushaltsgeräten wieder. Für Maker und Hobbyisten bietet er eine hervorragende Möglichkeit, die Grundlagen der Transistortechnik zu erlernen und komplexe Schaltungen aufzubauen, ohne sich übermäßig um die Grenzen des Bauteils sorgen zu müssen, solange die Spezifikationen eingehalten werden.
FAQ – Häufig gestellte Fragen zu BCY 59-10 – Bipolartransistor, NPN, 45V, 0,2A, 0,345W, TO-18
Was bedeutet NPN bei einem Bipolartransistor wie dem BCY 59-10?
NPN beschreibt die Halbleiterstruktur des Transistors. Es bedeutet, dass die beiden äußeren Schichten des Transistors aus n-leitendem Material bestehen, während die mittlere Schicht aus p-leitendem Material gefertigt ist. Für den Betrieb wird eine positive Spannung an der Basis im Verhältnis zum Emitter benötigt, um den Kollektorstrom zu steuern.
Welche Art von Anwendungen eignet sich der BCY 59-10 am besten für?
Der BCY 59-10 ist ideal für allgemeine Schaltanwendungen, wie das Ansteuern von Relais oder LEDs, sowie für einfache Verstärkerstufen in der Signalverarbeitung. Seine Spannungsfestigkeit und Strombelastbarkeit machen ihn auch für Treiber-Schaltungen und in der industriellen Automatisierung geeignet.
Kann der BCY 59-10 als direkter Ersatz für andere Transistoren verwendet werden?
Ja, der BCY 59-10 kann als direkter Ersatz für andere Transistoren dienen, solange diese die gleichen oder ähnliche elektrische Spezifikationen wie Spannungsfestigkeit (45V), Strombelastbarkeit (0,2A), Verlustleistung (0,345W) und das gleiche Gehäuse (TO-18) aufweisen. Es ist immer ratsam, das Datenblatt des Originaltransistors zu konsultieren, um Kompatibilität sicherzustellen.
Wie wichtig ist die Verlustleistung von 0,345W?
Die Verlustleistung gibt an, wie viel Wärme der Transistor unter normalen Betriebsbedingungen abgeben kann, ohne überhitzt zu werden. Bei 0,345W handelt es sich um eine moderate Verlustleistung, die in den meisten Anwendungen mit dem TO-18 Gehäuse ohne zusätzliche Kühlkörper gut abgeführt werden kann. Bei höheren Strömen oder Spannungen kann jedoch eine zusätzliche Kühlung erforderlich sein.
Was bedeutet die TO-18 Gehäuseform?

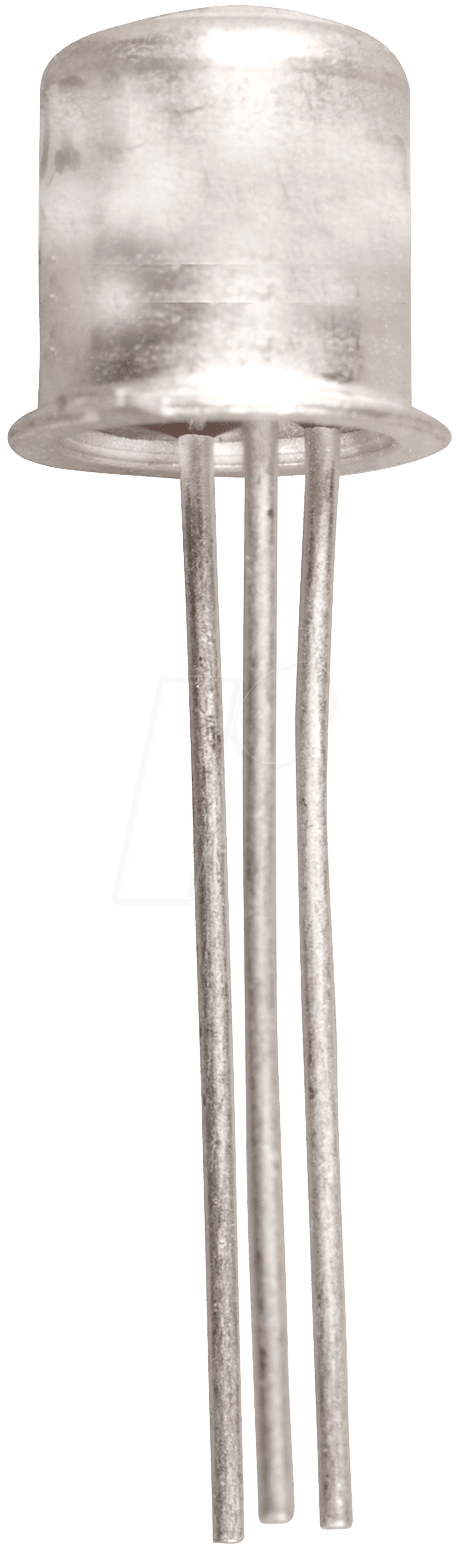

TO-18 ist eine standardisierte Bauform für Transistoren, die ein kleines, zylindrisches Metallgehäuse mit drei Pins für die elektrische Verbindung aufweist. Diese Gehäuseform ist weit verbreitet, einfach zu handhaben und ermöglicht eine gute Wärmeableitung, was sie ideal für viele industrielle und hobbyistische Anwendungen macht.
Benötigt der BCY 59-10 eine spezielle Ansteuerung?
Ja, als NPN-Transistor benötigt der BCY 59-10 einen positiven Basisstrom (IB), um den Kollektorstrom (IC) zu steuern. Dieser Basisstrom muss entsprechend der gewünschten Stromverstärkung (hFE) und der Last berechnet werden. Typischerweise wird ein Vorwiderstand zur Strombegrenzung des Basisstroms verwendet.
Welchen Vorteil bietet die Spannung von 45V gegenüber Transistoren mit niedrigerer Spannung?
Eine höhere Spannungsfestigkeit von 45V bietet mehr Spielraum bei der Auslegung von Schaltungen. Sie ermöglicht den Betrieb in Systemen mit höheren Spannungspegeln oder bietet eine zusätzliche Reserve gegen unerwartete Spannungsspitzen. Dies erhöht die Robustheit und Zuverlässigkeit der Schaltung, insbesondere in Umgebungen mit instabiler Stromversorgung.
