BCX 56 NXP – Der Präzisions-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen einen zuverlässigen NPN-Bipolartransistor, der auch unter Last stabil und leistungsfähig bleibt? Der BCX 56 NXP ist die ideale Lösung für Entwickler und Techniker, die eine robuste und effiziente Schaltungskomponente für diverse elektronische Anwendungen benötigen. Seine spezifischen Kennwerte machen ihn zu einer überlegenen Wahl gegenüber Standardtransistoren, wo präzise Stromsteuerung und hohe Zuverlässigkeit gefordert sind.
Überlegene Leistung und Zuverlässigkeit des BCX 56 NXP
Im Vergleich zu einfacheren Bipolartransistoren bietet der BCX 56 NXP signifikante Vorteile in Bezug auf seine Spannungs- und Strombelastbarkeit sowie seine thermische Leistung. Diese Eigenschaften ermöglichen den Einsatz in anspruchsvolleren Designs, bei denen thermische Überlastung oder Spannungsspitzen typische Ausfallursachen darstellen. Die NXP-Fertigungsqualität garantiert zudem eine außergewöhnliche Konsistenz und Langlebigkeit.
Kernvorteile des BCX 56 NXP
- Höhere Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 80V ist der BCX 56 NXP für Anwendungen geeignet, bei denen höhere Spannungslevel auftreten können als bei Standardtransistoren mit geringerer Spezifikation. Dies erhöht die Ausfallsicherheit in vielen Schaltungskonfigurationen.
- Signifikante Stromtragfähigkeit: Die Fähigkeit, einen Dauerstrom von 1A zu schalten, eröffnet breitere Einsatzmöglichkeiten, von kleineren Leistungstreibern bis hin zu anspruchsvolleren Signalverarbeitungskreisen, die mehr Strom benötigen.
- Integrierte Leistungskapazität: Mit einer maximalen Verlustleistung von 1W im SOT-89-Gehäuse kann der Transistor eine beachtliche Wärmemenge abführen, was die Notwendigkeit zusätzlicher Kühlmaßnahmen in vielen Szenarien reduziert und die Schaltungsdichte erhöht.

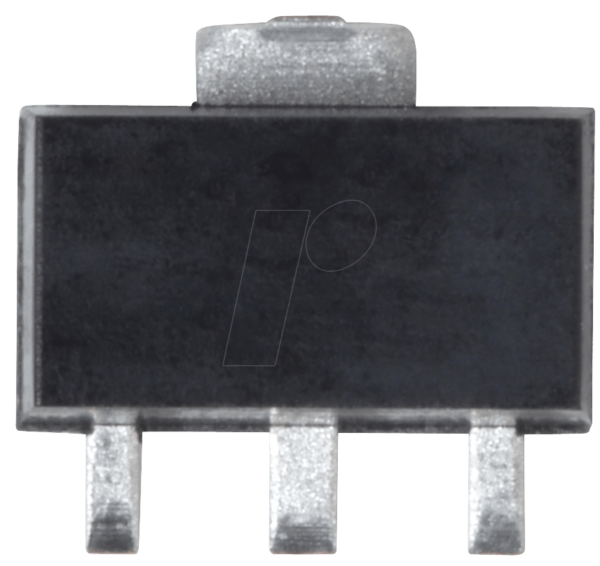

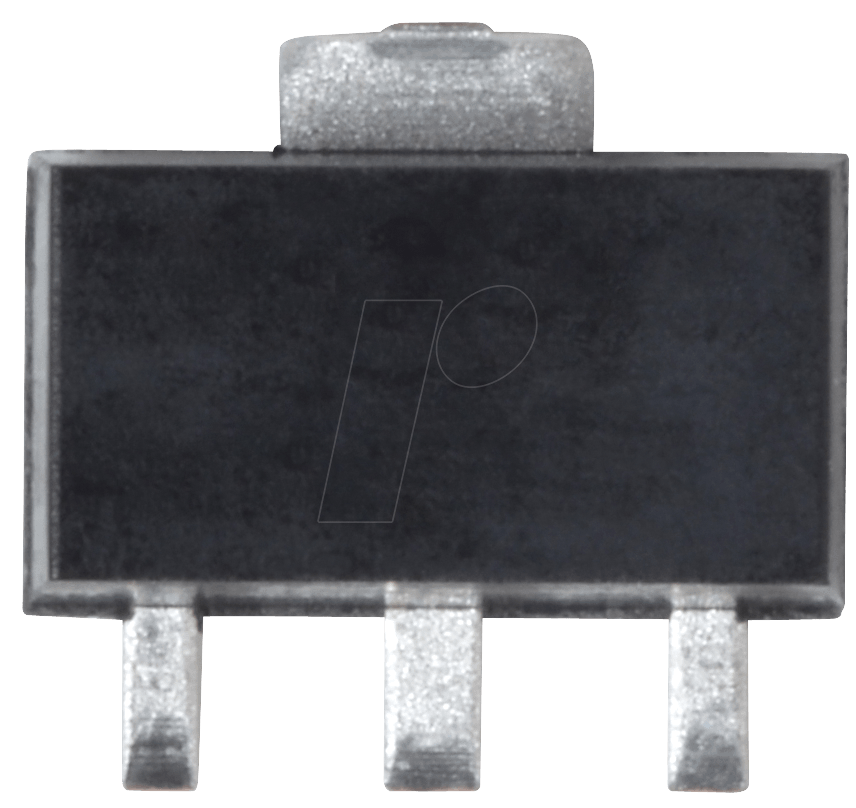

- Kompaktes SOT-89-Gehäuse: Dieses Gehäuse ist für Oberflächenmontage (SMD) optimiert und bietet eine gute Balance zwischen Wärmeableitung und geringem Platzbedarf auf der Platine, was ihn ideal für moderne, platzsparende Designs macht.
- Optimierte NPN-Charakteristik: Als NPN-Transistor ermöglicht er eine effiziente Steuerung des Stromflusses in vielen gängigen Schaltungstopologien, wie z.B. als Schalter, Verstärker oder Pegelwandler.
- Hohe Fertigungspräzision: NXP ist bekannt für seine stringenten Qualitätskontrollen und fortschrittlichen Fertigungsprozesse, die eine hohe Zuverlässigkeit und konsistente Leistung über viele Bauteile hinweg sicherstellen.
Technische Spezifikationen und Anwendungsbereiche
Der BCX 56 NXP ist ein Allzweck-Halbleiterbauelement, das präzise elektronische Funktionen in einem breiten Spektrum von Geräten ermöglicht. Seine robusten Kennwerte machen ihn zu einer bevorzugten Wahl für Anwendungen, bei denen Leistung und Zuverlässigkeit im Vordergrund stehen.
Einsatzmöglichkeiten im Detail
- Schaltanwendungen: Ob als Schalter für Relais, Motoren oder LEDs, der BCX 56 NXP bietet die notwendige Stromtragfähigkeit und Schaltgeschwindigkeit für zuverlässige Operationen.
- Verstärkerschaltungen: In Audioverstärkern, Signalaufbereitungsstufen oder anderen Verstärkerdesigns spielt der Transistor eine Schlüsselrolle bei der Pegelanhebung von Signalen.
- Stromversorgungsdesigns: Als Teil von Spannungsreglern oder DC/DC-Wandlern trägt er zur stabilen und effizienten Energieversorgung bei.
- Automobilindustrie: Seine Robustheit und Spannungsfestigkeit machen ihn geeignet für den Einsatz in den oft rauen Umgebungsbedingungen von Fahrzeugen.
- Industrielle Steuerungen: In SPS-Systemen und anderen industriellen Automatisierungsgeräten sorgt der BCX 56 NXP für zuverlässige Signalverarbeitung und Schaltfunktionen.
- Verbraucherelektronik: Von Haushaltsgeräten bis hin zu modernen Unterhaltungselektroniksystemen bietet er die Leistung, die für präzise Steuerung und Funktionalität benötigt wird.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Transistortyp | Bipolartransistor, NPN | Standardisierte und weit verbreitete Technologie für vielfältige Anwendungen. |
| Max. Kollektor-Emitter-Spannung (VCEO) | 80 V | Erhöhte Sicherheit und Zuverlässigkeit in Schaltungen mit potenziell höheren Spannungsspitzen. |
| Max. Kollektorstrom (IC) | 1 A | Ermöglicht die Ansteuerung von Geräten mit höherem Strombedarf, reduziert die Notwendigkeit paralleler Schaltungen. |
| Max. Verlustleistung (PD) | 1 W | Gute thermische Performance im kompakten Gehäuse, vereinfachtes thermisches Management. |
| Gehäusetyp | SOT-89 | Kompakt, optimiert für Oberflächenmontage (SMD), gute Wärmeableitung. |
| Hersteller | NXP | Garantierte Qualität, Zuverlässigkeit und Konsistenz durch einen etablierten Halbleiterhersteller. |
| Anwendungsbereiche | Schalten, Verstärken, Spannungsregelung, Automobil, Industrie, Unterhaltungselektronik | Hohe Flexibilität und breite Einsatzmöglichkeiten in verschiedenen Branchen. |
| Betriebstemperaturbereich | Typischerweise -55°C bis +150°C (Herstellerangaben prüfen) | Zuverlässiger Betrieb über einen weiten Temperaturbereich, wichtig für anspruchsvolle Umgebungen. |
Häufig gestellte Fragen zu BCX 56 NXP – Bipolartransistor, NPN, 80V, 1A, 1W, SOT-89
Was ist die Hauptfunktion eines NPN-Bipolartransistors wie des BCX 56 NXP?
Ein NPN-Bipolartransistor wie der BCX 56 NXP fungiert primär als elektronisch gesteuerter Schalter oder Verstärker. Er ermöglicht es, einen größeren Stromfluss zwischen Kollektor und Emitter durch einen kleineren Steuerstrom am Basisanschluss zu kontrollieren.
Für welche Art von Schaltungen ist der BCX 56 NXP besonders gut geeignet?
Der BCX 56 NXP eignet sich hervorragend für Schaltungen, die eine zuverlässige Stromschaltung, Verstärkung von Signalen oder Spannungsregelung erfordern, insbesondere wenn eine Spannungsfestigkeit von bis zu 80V und eine Strombelastbarkeit von 1A benötigt werden, wie sie oft in industriellen Steuerungen, Automobilanwendungen oder komplexeren Verbraucherelektronikgeräten vorkommt.
Welche Vorteile bietet das SOT-89-Gehäuse gegenüber anderen SMD-Gehäusen?
Das SOT-89-Gehäuse ist ein oberflächenmontierbares Gehäuse, das für seine Kompaktheit bei gleichzeitig guter Wärmeableitung bekannt ist. Dies ermöglicht eine höhere Leistungsdichte auf Leiterplatten und reduziert die Notwendigkeit von zusätzlichen Kühlkörpern im Vergleich zu kleineren Gehäusen mit ähnlicher Verlustleistung.
Ist der BCX 56 NXP für Hochfrequenzanwendungen geeignet?
Während der BCX 56 NXP ein vielseitiger Transistor ist, liegt sein Hauptfokus auf Schalt- und niederfrequenten Verstärkeranwendungen. Für extrem hohe Frequenzen sind spezielle HF-Transistoren mit optimierten Parameter wie Grenzfrequenz (fT) und Transitfrequenz besser geeignet. Es ist ratsam, die genauen Spezifikationen und Datenblätter für spezifische HF-Anforderungen zu prüfen.
Wie unterscheidet sich der BCX 56 NXP von einem MOSFET in ähnlichen Anwendungen?
Bipolartransistoren wie der BCX 56 NXP werden über einen Strom an der Basis gesteuert, während MOSFETs über eine Spannung am Gate gesteuert werden. Bipolartransistoren haben oft eine höhere Verstärkung (hFE) und sind bei sehr geringen Strömen einfacher zu steuern, während MOSFETs typischerweise eine höhere Eingangsimpedanz aufweisen und sich besser für hohe Stromschaltgeschwindigkeiten eignen.
Kann der BCX 56 NXP als Ersatz für andere NPN-Transistoren verwendet werden?
Der BCX 56 NXP kann als Ersatz für andere NPN-Transistoren dienen, sofern die elektrischen Spezifikationen (Spannung, Strom, Verlustleistung) und die Gehäuseform (SOT-89) kompatibel sind oder geeignet angepasst werden können. Es ist immer ratsam, die Datenblätter des Originaltransistors und des BCX 56 NXP zu vergleichen, um die Kompatibilität vollständig sicherzustellen.
Wo liegen die primären Qualitätsmerkmale, die durch die NXP-Fertigung gewährleistet werden?
Die NXP-Fertigung garantiert hohe Qualitätsstandards wie eine konsistente Bauteilcharakteristik über verschiedene Chargen hinweg, eine zuverlässige thermische Performance, eine hohe Zuverlässigkeit unter Betriebsbedingungen und die Einhaltung relevanter Industriestandards und Zulassungen, was für professionelle und industrielle Anwendungen unerlässlich ist.
