BCX 56-16 NXP – Bipolartransistor, NPN, 80V, 1A, 1W, SOT-89: Präzisionsschaltung für anspruchsvolle Elektronikprojekte
Für Ingenieure, Hobbyisten und Entwickler, die zuverlässige und leistungsfähige Schaltkomponenten für ihre anspruchsvollen Elektronikprojekte benötigen, bietet der BCX 56-16 NXP – ein NPN-Bipolartransistor – eine herausragende Lösung. Dieses Bauteil ist speziell dafür konzipiert, hohe Spannungen und Ströme sicher zu schalten und zu verstärken, was es zur idealen Wahl für eine Vielzahl von Anwendungen macht, bei denen Präzision und Robustheit unerlässlich sind.
Unerreichte Leistungsfähigkeit und Zuverlässigkeit
Der BCX 56-16 NXP zeichnet sich durch seine hohe Spannungsfestigkeit von bis zu 80V und einen maximalen Kollektorstrom von 1A aus. Diese Spezifikationen, kombiniert mit einer maximalen Verlustleistung von 1W, ermöglichen den Einsatz in anspruchsvollen Schaltungen, die über die Kapazitäten gängiger Kleinsignaltransistoren hinausgehen. Die NXP-Qualität garantiert dabei eine außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter schwierigen Betriebsbedingungen. Im Gegensatz zu generischen Transistoren bietet der BCX 56-16 NXP eine durchgängig hohe Performance, die für professionelle und industrielle Anwendungen unerlässlich ist.
Optimierte Eigenschaften für Vielseitige Anwendungen
Die Stärken des BCX 56-16 NXP liegen in seiner Vielseitigkeit. Ob als Schalter in Stromversorgungen, als Verstärker in Audioschaltungen oder als Treiber für Motoren und Relais – dieser Transistor liefert konsistent erstklassige Ergebnisse. Die sorgfältige Auswahl der Materialien und die präzise Fertigung durch NXP stellen sicher, dass der Transistor die spezifizierten elektrischen Parameter über seine gesamte Lebensdauer hinweg einhält.
Wichtige Vorteile auf einen Blick
- Hohe Spannungsfestigkeit: Bis zu 80V erlauben den Einsatz in einem breiten Spektrum von Schaltungen, die höhere Spannungslevel erfordern.
- Robuste Stromtragfähigkeit: Ein Kollektorstrom von bis zu 1A ermöglicht die Steuerung von Lasten, die für kleinere Transistoren zu anspruchsvoll wären.
- Effiziente Wärmeableitung: Mit einer maximalen Verlustleistung von 1W ist der Transistor für kontinuierliche Operationen mit moderater Wärmeentwicklung ausgelegt.
- SOT-89 Gehäuse: Dieses kompakte und doch gut zu handhabende Gehäuse ist ideal für platzsparende Designs auf Leiterplatten und bietet gleichzeitig eine ausreichende Oberfläche für die Wärmeableitung.
- NXP Qualität: Vertrauen Sie auf die bewährte Fertigungsqualität und Zuverlässigkeit eines führenden Halbleiterherstellers.
- NPN-Charakteristik: Standardisierte NPN-Funktionalität für einfache Integration in bestehende und neue Schaltungsdesigns.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Hersteller | NXP Semiconductors |
| Modellnummer | BCX 56-16 |
| Max. Kollektor-Emitter-Spannung (VCEO) | 80 V |
| Max. Kollektorstrom (IC) | 1 A |
| Max. Verlustleistung (Ptot) | 1 W |

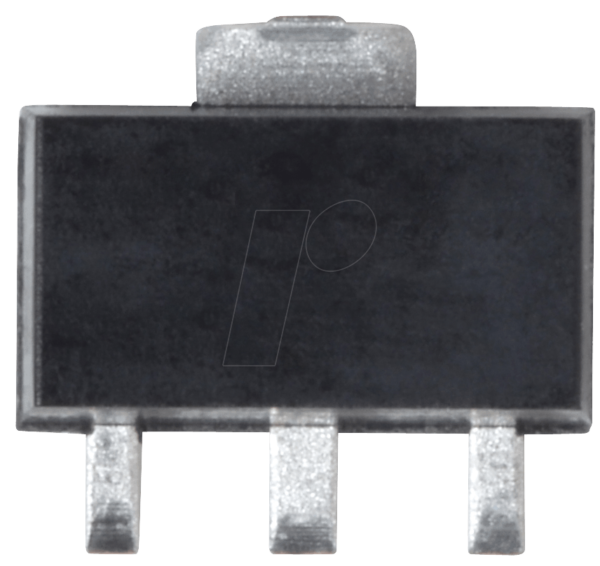

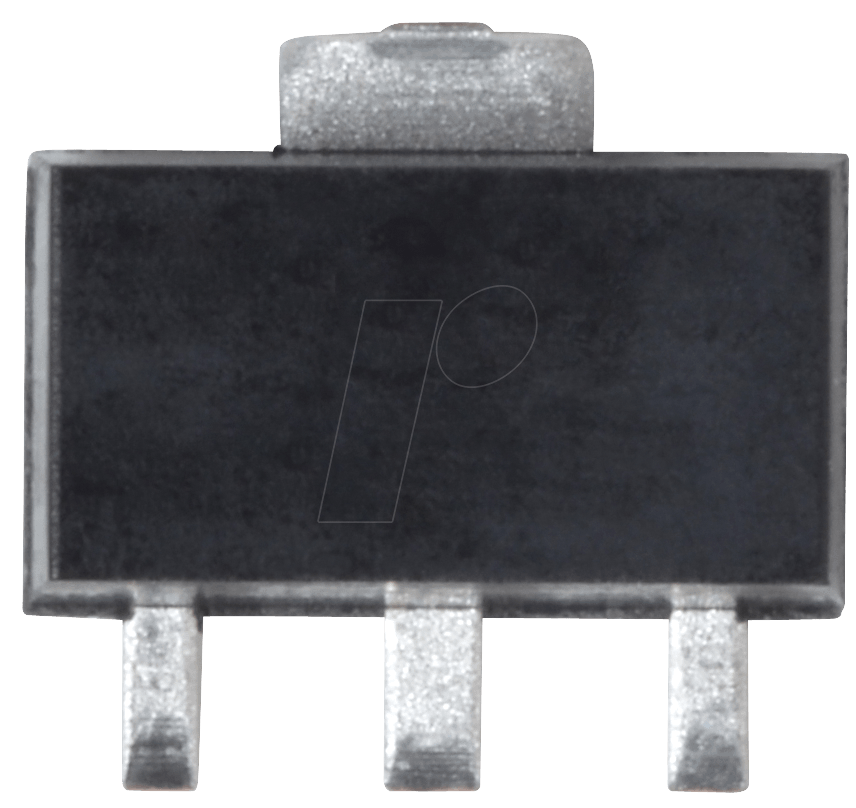

| Gehäuseform | SOT-89 (TO-243AA) |
| DC Stromverstärkungsfaktor (hFE) | Breiter Bereich verfügbar, typischerweise für Schalt- und Verstärkeranwendungen optimiert |
| Einsatzgebiete | Schaltanwendungen, Signalverstärkung, Leistungstreiber, Netzteiltechnik |
Anwendungsgebiete des BCX 56-16 NXP
Der BCX 56-16 NXP ist ein äußerst vielseitiger Bipolartransistor, der in einer breiten Palette von elektronischen Systemen eingesetzt werden kann. Seine Fähigkeit, höhere Spannungen und Ströme zu bewältigen, macht ihn zu einer idealen Wahl für die Steuerung von Lasten, die über die Fähigkeiten von Standard-Kleinsignaltransistoren hinausgehen. Dies umfasst Anwendungen wie:
- Schaltnetzteile: Als primärer Schalter in Niederspannungs- und Mittelspannungsanwendungen zur Regelung des Stromflusses.
- Motorsteuerungen: Zum Treiben von Gleichstrommotoren, Relais und anderen induktiven Lasten, wo eine höhere Stromkapazität erforderlich ist.
- Beleuchtungstechnik: Als Schalter in LED-Treiberschaltungen oder zur Steuerung von Niederspannungsbeleuchtungssystemen.
- Audioverstärker: Als Teil von Ausgangsstufen oder Treiberschaltungen in Verstärkersystemen, wo er für robuste Signalverarbeitung sorgt.
- Industrielle Automatisierung: In Steuerungsmodulen und Schnittstellenschaltungen zur Ansteuerung von Aktoren und Sensoren.
- Lademodule: Zur Steuerung von Ladezyklen in Batteriemanagementsystemen.
Das SOT-89-Gehäuse bietet eine gute Balance zwischen kompakter Bauform und effizienter Wärmeableitung, was ihn für industrielle Umgebungen und Geräte mit begrenztem Platzangebot prädestiniert. Die NPN-Konfiguration ist eine der gebräuchlichsten und am besten verstandenen Transistortopologien, was die Integration in bestehende Schaltungsdesigns erleichtert.
FAQ – Häufig gestellte Fragen zu BCX 56-16 NXP – Bipolartransistor, NPN, 80V, 1A, 1W, SOT-89
Was ist der Hauptunterschied zwischen dem BCX 56-16 NXP und einem Standard-2N2222 Transistor?
Der BCX 56-16 NXP bietet eine signifikant höhere Spannungsfestigkeit (80V vs. typischerweise 30-40V) und eine höhere Strombelastbarkeit (1A vs. typischerweise 0.6A) im Vergleich zu einem Standard-2N2222. Zudem ist das SOT-89-Gehäuse des BCX 56-16 für eine bessere Wärmeableitung ausgelegt, was eine höhere Verlustleistung von 1W im Vergleich zu den oft geringeren Werten des 2N2222 ermöglicht. Dies macht den BCX 56-16 NXP besser geeignet für anspruchsvollere Schalt- und Treiberanwendungen.
Eignet sich der BCX 56-16 NXP für Hochfrequenzanwendungen?
Während der BCX 56-16 NXP für seine Schaltgeschwindigkeit optimiert ist, liegt sein primärer Anwendungsbereich eher im Bereich der Leistungsschaltung und Verstärkung bei niedrigeren bis mittleren Frequenzen. Für reine Hochfrequenz-HF-Applikationen mit sehr hohen Frequenzen sind oft spezielle HF-Transistoren besser geeignet. Dennoch kann er in gemischten Signal- oder Leistungstreiber-Schaltungen eingesetzt werden, die nicht rein im HF-Band arbeiten.
Wie kann die Verlustleistung von 1W des BCX 56-16 NXP am besten gehandhabt werden?
Das SOT-89-Gehäuse bietet bereits eine gewisse thermische Leistung. Für Anwendungen, bei denen der Transistor nahe an seiner maximalen Verlustleistung betrieben wird oder um die Lebensdauer zu maximieren, wird empfohlen, ihn auf einer Leiterplatte mit ausreichender Kupferfläche zu montieren. Diese Kupferfläche dient als Kühlkörper und hilft, die entstehende Wärme effektiv abzuleiten. Bei höheren Leistungsanforderungen oder in Gehäusen mit schlechter Luftzirkulation kann auch ein zusätzlicher Kühlkörper erforderlich sein.
Kann der BCX 56-16 NXP als linearer Verstärker verwendet werden?
Ja, der BCX 56-16 NXP kann auch in linearen Verstärkerschaltungen eingesetzt werden, insbesondere wenn eine moderate Stromverstärkung und eine gewisse Leistungsabgabe erforderlich sind. Seine Parameter sind für solche Anwendungen geeignet, solange die Betriebsbedingungen innerhalb der Spezifikationen liegen und eine entsprechende Schaltungstopologie gewählt wird, die lineare Verstärkung ermöglicht.
Welche Art von Lasten kann der BCX 56-16 NXP typischerweise schalten?
Aufgrund seiner Strombelastbarkeit von bis zu 1A kann der BCX 56-16 NXP eine Vielzahl von Lasten schalten, darunter kleine Gleichstrommotoren, Relais (bis zu einer entsprechenden Spulenstromstärke), Leistung-LEDs (mit entsprechendem Vorwiderstand oder Konstantstromtreiber) und andere Komponenten, die einen Strombedarf im Bereich bis zu 1A haben. Die Spannungsfestigkeit von 80V erlaubt auch das Schalten von Lasten, die mit Spannungen bis zu diesem Wert betrieben werden.
Ist der BCX 56-16 NXP ein energieeffizientes Bauteil?
Die Energieeffizienz eines Transistors hängt stark von der Anwendung ab. Im Schaltbetrieb ist der BCX 56-16 NXP sehr effizient, da er idealerweise entweder vollständig durchgeschaltet (geringer Spannungsabfall, geringer Stromfluss) oder vollständig gesperrt (kein Stromfluss) ist. Im linearen Betrieb entstehen naturgemäß höhere Verluste. Die angegebenen Werte für Strom und Spannung sind jedoch darauf ausgelegt, eine gute Balance zwischen Leistung und Energieverlust zu bieten, insbesondere im Vergleich zu älteren oder weniger optimierten Bauteilen.
Welche Art von Signal kann der Basis-Emitter-Übergang steuern?
Der Basis-Emitter-Übergang des BCX 56-16 NXP wird durch einen Steuerstrom gesteuert, der vom Basiswiderstand und der angelegten Steuerspannung abhängt. Ein kleiner Steuerstrom an der Basis genügt, um einen größeren Kollektorstrom zu schalten oder zu regeln. Typischerweise werden Signale von Mikrocontrollern, anderen Transistoren oder integrierten Schaltungen verwendet, um den Basisstrom zu erzeugen und somit die Schaltfunktion des Transistors zu steuern. Die erforderliche Basisstromstärke zur vollständigen Durchschaltung hängt vom Stromverstärkungsfaktor (hFE) des spezifischen Transistors ab.
