BCX 52-16 SMD: Präzise PNP-Schaltleistung für anspruchsvolle Elektronikprojekte
Sie suchen einen zuverlässigen und leistungsstarken Bipolartransistor für Ihre Schaltkreisentwicklungen, der auch unter herausfordernden Bedingungen stabil performt? Der BCX 52-16 SMD ist die ideale Lösung für Ingenieure, Hobbyelektroniker und Entwickler, die Wert auf Präzision, Robustheit und eine hohe Stromtragfähigkeit legen. Dieser PNP-Transistor im SOT-89 Gehäuse bietet exzellente Kennzahlen und ist speziell konzipiert, um komplexe Schaltungen mit hoher Effizienz zu steuern und zu verstärken.
Überragende Leistung und Zuverlässigkeit: Der BCX 52-16 SMD
Der BCX 52-16 SMD setzt neue Maßstäbe in Sachen Performance und Zuverlässigkeit. Im Vergleich zu Standard-PNP-Transistoren bietet er eine signifikant höhere Spannungsfestigkeit von bis zu -60 V und eine kontinuierliche Stromtragfähigkeit von -1 A. Dies ermöglicht den Einsatz in einer breiteren Palette von Anwendungen, von leistungsstarken Treiberschaltungen bis hin zu komplexen Signalaufbereitungen. Die definierte Stromverstärkung (hFE) im Bereich von 100 bis 250 gewährleistet eine konsistente und vorhersehbare Verstärkung, was für die präzise Steuerung von Lasten unerlässlich ist. Die smd-Bauform (Surface Mount Device) des SOT-89-Gehäuses erleichtert zudem die automatische Bestückung und ermöglicht kompakte Designs, was in der modernen Elektronikfertigung von entscheidender Bedeutung ist.
Hervorragende technische Spezifikationen
Die Leistungsfähigkeit des BCX 52-16 SMD basiert auf sorgfältig ausgewählten Halbleitermaterialien und einem optimierten Herstellungsprozess. Die PNP-Charakteristik ermöglicht eine einfache Ansteuerung über negative Spannungspulse, was ihn zu einer bevorzugten Wahl für viele gängige Schaltungstopologien macht. Die geringe Leckstromdichte und die hohe Schaltgeschwindigkeit tragen zur Effizienz und Stabilität des Gesamtsystems bei. Entwickler schätzen insbesondere die präzise Kontrolle über den Kollektorstrom, die durch die hFE-Spezifikation gewährleistet wird. Dies ist kritisch für Anwendungen, bei denen genaue Stromlevels benötigt werden, wie z.B. in Konstantstromquellen oder bei der Ansteuerung von LEDs.
Anwendungsgebiete im Überblick
- Leistungstreiber: Ideal zur Ansteuerung von Relais, Motoren, Solenoiden und anderen Lasten, die eine höhere Stromaufnahme erfordern.
- Schaltregler: Perfekt geeignet für den Einsatz in effizienten DC/DC-Wandlern und anderen Schaltnetzteilanwendungen.
- Signalverstärkung: Bietet zuverlässige Verstärkung für analoge und digitale Signale in verschiedenen Elektronikgeräten.
- Logikpegelkonvertierung: Ermöglicht die problemlose Verbindung von Schaltungen mit unterschiedlichen Spannungsebenen.
- Batteriemanagementsysteme: Die hohe Spannungsfestigkeit macht ihn zu einer guten Wahl für die Überwachung und Steuerung von Akkupacks.
- Industrielle Automatisierung: Robustheit und Präzision sind entscheidend für den Einsatz in industriellen Steuerungs- und Überwachungssystemen.
BCX 52-16 SMD: Produkt- und Anwendungseigenschaften
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |

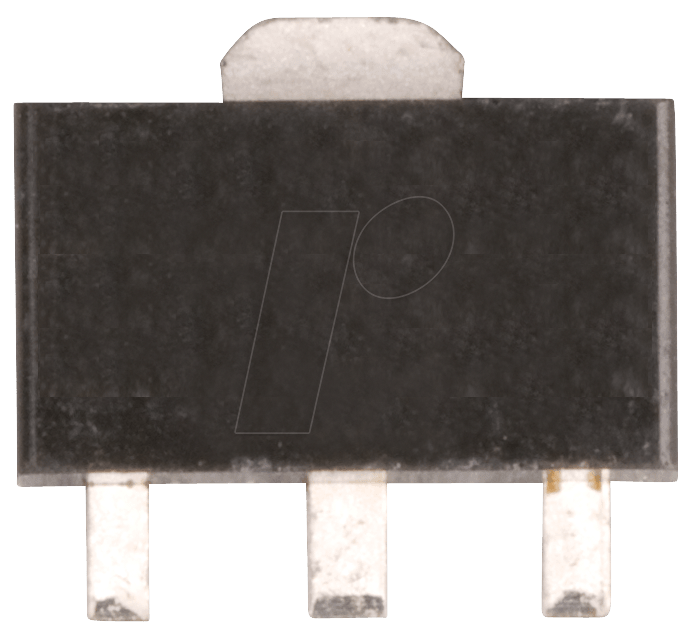

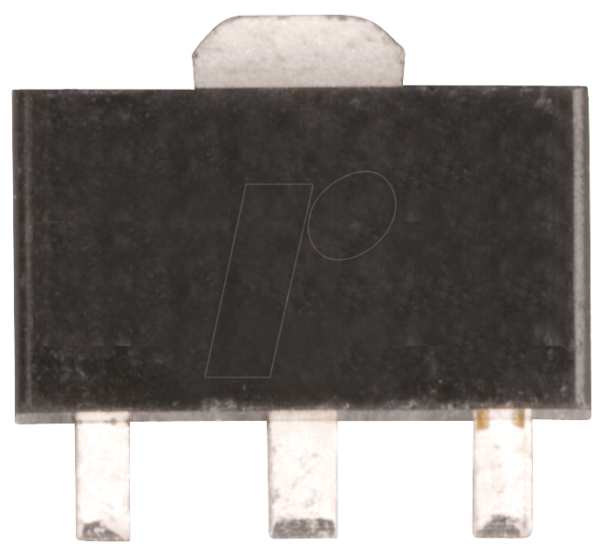

| Gehäusetyp | SOT-89 (Surface Mount Device) |
| Maximale Kollektor-Emitter-Spannung (Vce) | -60 V (Maximale Sperrspannung für zuverlässigen Betrieb) |
| Maximale Kollektorstrom (Ic) | -1 A (Kontinuierlicher Betriebsstrom für Lastansteuerung) |
| Stromverstärkungsfaktor (hFE) | 100 … 250 (Definierter Bereich für konsistente Verstärkung) |
| Basis-Emitter-Spannung (Vbe) | Typisch ca. -0.7 V bis -1.0 V bei Nennstrom (Ermöglicht einfache Ansteuerung) |
| Verlustleistung (Pd) | Die maximale Verlustleistung ist stark abhängig von der thermischen Anbindung und Umgebungstemperatur. Bei typischen SMD-Bestückungen und guter Wärmeableitung sind Werte bis zu ca. 0.6 W unter optimalen Bedingungen erreichbar. (Wichtig für die thermische Auslegung der Schaltung) |
| Temperaturbereich | Betriebstemperatur und Lagertemperatur üblicherweise -55°C bis +150°C. (Gewährleistet Funktionalität in einem weiten Umfeld) |
| Montageart | Oberflächenmontage (SMD) für automatisierte Bestückungsprozesse und kompakte Designs. |
Hochwertige Halbleitertechnologie für anspruchsvolle Schaltungen
Der BCX 52-16 SMD repräsentiert die Spitze der Halbleitertechnologie für bipolare Transistoren im SMD-Segment. Die präzise Dotierung und die optimierte Struktur des pn-Übergangs sorgen für geringe Schaltverluste und eine hohe Zuverlässigkeit. Die durchdachte Geometrie des SOT-89-Gehäuses ermöglicht eine gute Wärmeableitung, was für die Langlebigkeit und Performance des Bauteils unter Last entscheidend ist. Ingenieure, die auf die Qualität ihrer Komponenten angewiesen sind, werden die konsistente Leistung und die spezifizierten Parameter des BCX 52-16 SMD zu schätzen wissen. Die sorgfältige Auswahl der Materialien und der Fertigungsprozess stellen sicher, dass dieser Transistor auch in anspruchsvollen Umgebungen seine Funktion erfüllt.
Hervorgehobene Vorteile des BCX 52-16 SMD
- Hohe Spannungsfestigkeit: Bis zu -60 V ermöglichen den Einsatz in Schaltungen mit größeren Spannungsamplitzen.
- Signifikante Stromtragfähigkeit: -1 A kontinuierlicher Kollektorstrom für die Ansteuerung von moderaten Lasten.
- Kontrollierte Stromverstärkung: Definierter hFE-Bereich (100-250) für präzise und reproduzierbare Verstärkung.
- Kompaktes SOT-89 Gehäuse: Ideal für platzsparende Designs und effiziente automatische Bestückung.
- Zuverlässige PNP-Charakteristik: Einfache Integration in viele gängige Schaltungsdesigns.
- Optimierte thermische Eigenschaften: Ermöglicht gute Wärmeabfuhr bei fachgerechter Montage.
- Breiter Betriebstemperaturbereich: Einsatzfähig in diversen Umgebungsbedingungen.
FAQ – Häufig gestellte Fragen zu BCX 52-16 SMD – Bipolartransistor, PNP, -60 V, -1 A, hfe 100…250, SOT-89
Was bedeutet PNP bei einem Bipolartransistor?
PNP bezeichnet die Dotierungsstruktur des Halbleitermaterials. Bei einem PNP-Transistor besteht der Kern aus p-leitendem Material, umgeben von n-leitendem Material. Dies bedeutet, dass der Transistor mit einem negativen Basisstrom eingeschaltet wird und den Kollektorstrom steuert. Er verhält sich komplementär zu einem NPN-Transistor.
Ist der BCX 52-16 SMD für Hochfrequenzanwendungen geeignet?
Obwohl der BCX 52-16 SMD über gute Schaltgeschwindigkeiten verfügt, ist er primär für Schalt- und moderate Verstärkungsanwendungen im niederfrequenten bis mittelfrequenten Bereich konzipiert. Für sehr hohe Frequenzen sind spezialisierte HF-Transistoren besser geeignet. Die genauen Frequenzgrenzen sind im Datenblatt des Herstellers detailliert aufgeführt.
Welche Art von Lasten kann ich mit dem BCX 52-16 SMD steuern?
Dank seiner Stromtragfähigkeit von -1 A und der Spannungsfestigkeit von -60 V eignet sich der BCX 52-16 SMD hervorragend zur Steuerung von Lasten wie Relais, kleinen Motoren, Solenoiden, Leistungs-LEDs (mit entsprechender Strombegrenzung) und als Treiber für Leistungstransistoren oder MOSFETs.
Was ist der Vorteil der SOT-89 Gehäuseform?
Das SOT-89 (Small Outline Transistor) Gehäuse ist eine oberflächenmontierbare Bauform, die besonders platzsparend ist. Es verfügt über eine integrierte Metallfläche auf der Unterseite, die eine bessere Wärmeableitung ermöglicht als bei manch anderen SMD-Gehäusen. Dies erleichtert die automatische Bestückung auf Leiterplatten und ist ideal für kompakte elektronische Geräte.
Wie kann ich den hFE-Wert des BCX 52-16 SMD am besten nutzen?
Der angegebene hFE-Wert (Stromverstärkungsfaktor) von 100 bis 250 gibt an, wie stark der Kollektorstrom im Verhältnis zum Basisstrom verstärkt wird. Für die Auslegung einer Schaltung ist es ratsam, mit dem minimalen hFE-Wert zu rechnen, um sicherzustellen, dass der Transistor auch unter ungünstigsten Bedingungen korrekt schaltet. Alternativ kann bei Bedarf eine Rückkopplungsschaltung oder eine Konstantstromquelle für die Basis verwendet werden, um den Kollektorstrom präziser zu regeln.
Muss ich bei der Montage des BCX 52-16 SMD besondere thermische Überlegungen anstellen?
Ja, obwohl das SOT-89 Gehäuse eine gewisse Wärmeableitung bietet, ist es bei Anwendungen, die nahe am maximalen Strom- oder Verlustleistungslimit arbeiten, unerlässlich, für eine ausreichende Wärmeableitung zu sorgen. Dies kann durch großflächige Kupferflächen auf der Leiterplatte, die mit dem Gehäuse verbunden sind, oder durch zusätzliche Kühlkörper erreicht werden. Die thermischen Widerstände (Rth) aus dem Datenblatt sind hierbei entscheidend.
Für welche Art von Schaltungstopologien ist der BCX 52-16 SMD besonders geeignet?
Der BCX 52-16 SMD eignet sich hervorragend für diverse Schaltungstopologien, darunter: Schaltende Netzteile (z.B. als Tiefsetz- oder Hochsetzregler im Low-Side-Betrieb), Treiberstufen für Relais und Motoren, Gegentakt-Endstufen, Signalgeneratoren und Pegelwandler.
