Hochleistungs-PNP-Transistor für anspruchsvolle Schaltungsdesigns

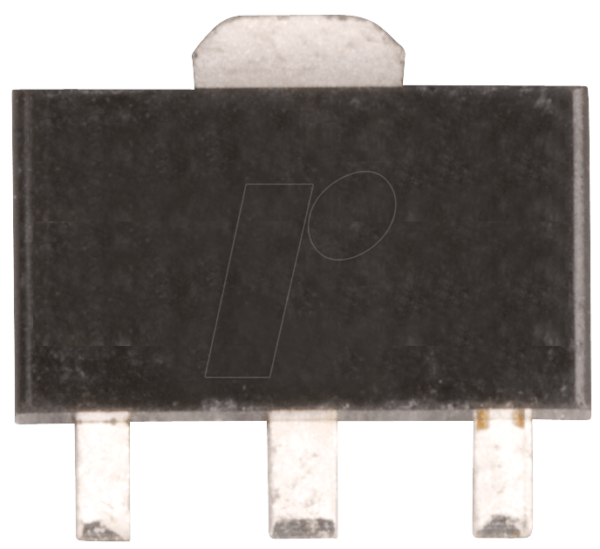

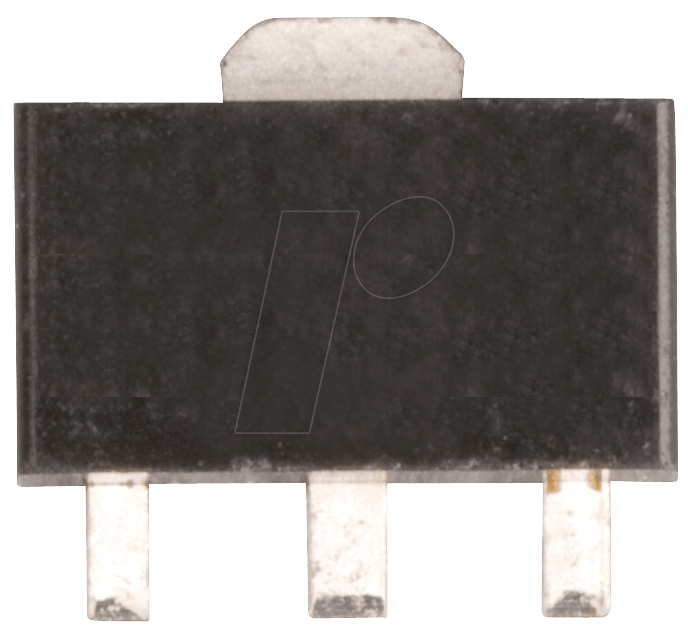

Der BCX 52-10 SMD Bipolartransistor, PNP, mit einer Sperrspannung von -60 V und einem maximalen Strom von -1 A ist die ideale Komponente für Entwickler und Techniker, die eine zuverlässige und leistungsstarke Lösung für anspruchsvolle Schaltungsanwendungen suchen. Wenn Sie eine präzise und stabile Verstärkung (hFE 63…160) in einem kompakten SOT-89 Gehäuse benötigen, ist dieser Transistor die überlegene Wahl gegenüber herkömmlichen Komponenten, die möglicherweise nicht die gleiche Kombination aus Robustheit und Leistungsfähigkeit bieten.
Technische Überlegenheit und Anwendungsflexibilität
Der BCX 52-10 SMD zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn für eine breite Palette von Anwendungen qualifizieren. Seine hohe zulässige Sperrspannung von -60 V ermöglicht den Einsatz in Schaltungen, die mit höheren Spannungspegeln arbeiten, ohne Kompromisse bei der Zuverlässigkeit. Der maximale kontinuierliche Kollektorstrom von -1 A gestattet die Ansteuerung von Lasten, die eine signifikante Stromaufnahme erfordern. Das entscheidende Merkmal für präzise Schaltungen ist der definierte und stabile Verstärkungsfaktor (hFE) im Bereich von 63 bis 160. Dies garantiert konsistente Ergebnisse und minimiert die Streuung bei der Schaltungsperformance, was insbesondere in Serienfertigung oder bei empfindlichen Messschaltungen von unschätzbarem Wert ist. Die PNP-Charakteristik macht ihn zur perfekten Wahl für invertierende Schaltungen, Lastschaltungen mit Massebezug oder als Schalter in negativen Spannungsbereichen.
Kompakte Bauform und Effiziente Montage
Das SOT-89 Gehäuse des BCX 52-10 SMD ist speziell für die Oberflächenmontage (SMD) konzipiert. Diese Bauform ist heutzutage der Standard in der modernen Elektronikfertigung und ermöglicht eine hohe Packungsdichte auf der Leiterplatte. Die kompakten Abmessungen sparen wertvollen Platz und sind unerlässlich für die Miniaturisierung elektronischer Geräte. Die SOT-89 Bauform bietet zudem eine gute Wärmeableitung, was für die Aufrechterhaltung der Leistungsfähigkeit und Lebensdauer des Transistors unter Last entscheidend ist. Die automatisierten Bestückungsprozesse, die für SMD-Komponenten optimiert sind, führen zu schnelleren und kostengünstigeren Produktionszyklen.
Vorteile des BCX 52-10 SMD
- Hohe Sperrspannung: Zuverlässiger Betrieb bis -60 V, ideal für Schaltungen mit höheren Spannungsanforderungen.
- Solider Stromtragfähigkeit: Geeignet für Lasten mit bis zu -1 A Kollektorstrom, ermöglicht die Steuerung leistungsfähigerer Aktoren oder Komponenten.
- Definierter Verstärkungsfaktor (hFE): Stabile und vorhersagbare Verstärkung zwischen 63 und 160 für konsistente Schaltungsergebnisse.
- PNP-Charakteristik: Vielseitig einsetzbar für invertierende Schaltungen, Pegelwandler und als leistungsfähiger Schalter.
- Kompaktes SOT-89 Gehäuse: Platzsparend für moderne SMD-Designs und optimiert für automatische Bestückung.
- Gute Wärmeableitung: Ermöglicht stabilen Betrieb auch unter erhöhter Last und verlängert die Lebensdauer.
- Hohe Zuverlässigkeit: Entwickelt für professionelle Anwendungen, bei denen Ausfallsicherheit oberste Priorität hat.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor |
| Konfiguration | PNP |
| Max. Kollektor-Emitter-Spannung (Vce) | -60 V |
| Max. Kollektorstrom (Ic) | -1 A |
| Gleichstromverstärkung (hFE) | 63…160 (typische Werte je nach Arbeitspunkt) |
| Gehäusetyp | SOT-89 (Surface Mount Device) |
| Einsatzgebiet | Schalt- und Verstärkeranwendungen in der Industrieelektronik, Consumer-Elektronik und Telekommunikation. |
| Temperaturbereich | Standard-Industrietemperaturbereiche, optimiert für den zuverlässigen Betrieb im SOT-89 Gehäuse. Spezifische Grenzwerte sind dem Datenblatt zu entnehmen. |
Optimale Anwendungsbereiche für den BCX 52-10 SMD
Der BCX 52-10 SMD ist prädestiniert für Anwendungen, die eine zuverlässige Signalverarbeitung und Leistungssteuerung erfordern. Dazu gehören unter anderem:
- Schaltfunktionen: Als Hochleistungs-Schalter in Netzteilen, Motorsteuerungen oder Relaisansteuerungen, insbesondere wenn eine negative Logik benötigt wird.
- Verstärkerschaltungen: In Audioverstärkern, Signalgeneratoren oder als Treibertransistor, wo eine stabile und gut definierte Verstärkung erforderlich ist.
- Pegelwandler: Zur Anpassung von Signalpegeln zwischen verschiedenen Logikfamilien oder zur Ansteuerung von Geräten mit unterschiedlichen Spannungsanforderungen.
- Lastschaltungen: Zum direkten Schalten von LEDs, Relaisspulen oder anderen Lasten, die mit negativen Spannungen betrieben werden.
- Industrielle Steuerungen: In Automatisierungssystemen, Messgeräten und Sensorschaltungen, wo Robustheit und Präzision gefragt sind.
FAQ – Häufig gestellte Fragen zu BCX 52-10 SMD – Bipolartransistor, PNP, -60 V, -1 A, hfe 63…160, SOT-89
Was bedeutet die Bezeichnung „PNP“ bei diesem Transistor?
PNP steht für die Halbleiterschichten (Positiv-Negativ-Positiv), aus denen der Transistor aufgebaut ist. Dies bestimmt die Flussrichtung der Stromträger und die Polarität der Spannungen, die für den Betrieb erforderlich sind. PNP-Transistoren werden typischerweise verwendet, um Lasten gegen Masse zu schalten oder in Schaltungen, die eine invertierende Verstärkung benötigen.
Welche Vorteile bietet das SOT-89 Gehäuse im Vergleich zu älteren Bauformen?
Das SOT-89 Gehäuse ist ein kompakter Surface Mount Device (SMD). Es ermöglicht eine hohe Integrationsdichte auf Leiterplatten, erleichtert die automatische Bestückung und Lötprozesse und bietet eine bessere Wärmeableitung als viele ältere Through-Hole-Bauformen. Dies führt zu kleineren, leichteren und robusteren elektronischen Geräten.
Wie wirkt sich die Bandbreite des hFE-Wertes (63…160) auf meine Schaltung aus?
Der hFE-Wert, auch als Gleichstromverstärkungsfaktor bezeichnet, gibt an, wie stark der Kollektorstrom im Vergleich zum Basisstrom verstärkt wird. Eine Bandbreite von 63 bis 160 bedeutet, dass die tatsächliche Verstärkung innerhalb dieses Bereichs liegen kann. Für kritische Anwendungen, die eine sehr präzise Verstärkung erfordern, ist es ratsam, die genauen hFE-Werte einzelner Komponenten zu messen oder Schaltungen zu entwerfen, die unempfindlich gegenüber dieser Variation sind.
Ist der BCX 52-10 SMD für Hochfrequenzanwendungen geeignet?
Während der BCX 52-10 SMD primär für Schalt- und niederfrequente Verstärkeranwendungen konzipiert ist, hängt die Eignung für Hochfrequenzanwendungen von der spezifischen Schaltung und den gewünschten Frequenzen ab. Für typische industrielle und Consumer-Anwendungen im Audio- oder niederfrequenten Bereich ist er hervorragend geeignet. Für extrem hohe Frequenzen sind spezialisierte Hochfrequenztransistoren zu bevorzugen.
Welche Art von Lasten kann ich mit einem BCX 52-10 SMD schalten?
Mit seinem maximalen Kollektorstrom von -1 A kann der BCX 52-10 SMD eine Vielzahl von Lasten schalten, darunter LEDs, kleine Motoren, Relais, Solenoidventile oder andere elektronische Komponenten, die bis zu diesem Stromwert operieren. Die Spannungsgrenzen von -60 V sollten ebenfalls beachtet werden, um eine Beschädigung des Transistors zu vermeiden.
Woher weiß ich, ob dieser Transistor für meine spezifische Anwendung die richtige Wahl ist?
Um sicherzustellen, dass der BCX 52-10 SMD die richtige Wahl ist, vergleichen Sie seine Spezifikationen (Spannung, Strom, Verstärkung, Gehäuse) mit den Anforderungen Ihrer Schaltung. Berücksichtigen Sie die benötigte Schaltgeschwindigkeit, die thermischen Bedingungen und die Umgebungsfaktoren. Das Datenblatt des Herstellers bietet detaillierte Informationen, die bei der finalen Entscheidungsfindung helfen.
Ist die PNP-Konfiguration nachteilig im Vergleich zu NPN-Transistoren?
Weder PNP- noch NPN-Transistoren sind per se nachteilig. Ihre Eignung hängt von der Schaltungsarchitektur ab. PNP-Transistoren sind oft intuitiver für das Schalten von Lasten gegen Masse (High-Side-Switching mit negativer Versorgungsspannung) oder für invertierende Schaltungen, während NPN-Transistoren häufig für Low-Side-Switching verwendet werden. Die Wahl hängt von der spezifischen Schaltungslogik und den verfügbaren Spannungsversorgungen ab.
