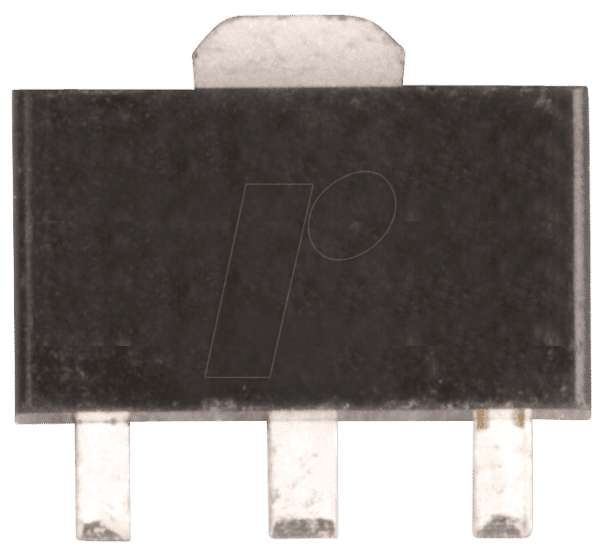

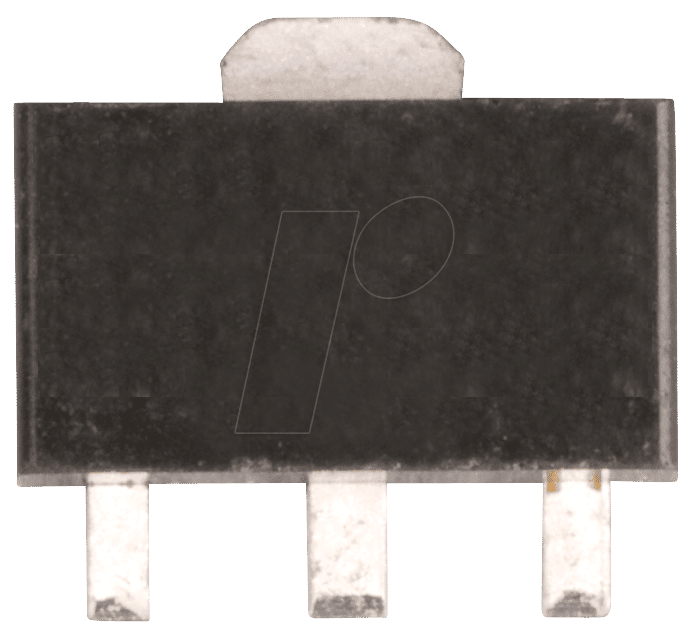

BCX 51 SMD – Der Hochleistungs-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen einen zuverlässigen und leistungsstarken PNP-Bipolartransistor für Ihre Elektronikprojekte oder industrielle Anwendungen? Der BCX 51 SMD ist die ideale Lösung für Entwickler und Techniker, die Präzision, Robustheit und Effizienz in Schaltungen mit bis zu 45 Volt und 1 Ampere benötigen. Seine kompakte SOT-89-Bauform ermöglicht eine platzsparende Integration, während die Verlustleistung von 1,3 Watt eine hohe Betriebssicherheit gewährleistet. Dieser Transistor zeichnet sich durch seine exzellenten Schaltcharakteristiken und seine Eignung für anspruchsvolle Schaltanwendungen aus, bei denen Standardkomponenten an ihre Grenzen stoßen.
Überragende Leistung und Zuverlässigkeit im SOT-89-Gehäuse
Der BCX 51 SMD setzt neue Maßstäbe in Sachen Leistung und Zuverlässigkeit in seinem Segment. Im Gegensatz zu generischen Transistoren, die oft Kompromisse bei Spannung, Strom oder thermischer Belastbarkeit eingehen, bietet der BCX 51 SMD eine sorgfältig abgestimmte Kombination aus Parametern, die ihn zur überlegenen Wahl für professionelle Anwendungen macht.
- Höhere Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 45V bietet der BCX 51 SMD eine signifikant höhere Reserve für Schaltungsdesigns, die Schwankungen oder Spitzenspannungen erwarten lassen. Dies reduziert das Risiko von Bauteilausfällen und erhöht die Langlebigkeit der Gesamtschaltung.
- Effiziente Strombelastbarkeit: Die Fähigkeit, kontinuierlich 1A Strom zu führen, ermöglicht den Einsatz des BCX 51 SMD in einer breiteren Palette von Leistungsschaltungen. Standardtransistoren mit geringerer Stromtragfähigkeit erfordern oft Parallelschaltungen, was die Komplexität und Kosten erhöht.
- Optimale Verlustleistung: Mit einer maximalen Verlustleistung von 1,3 Watt ist der BCX 51 SMD so konzipiert, dass er auch unter Last effizient arbeitet, ohne übermäßige Wärme zu entwickeln. Dies ist entscheidend für die thermische Stabilität und Zuverlässigkeit in kompakten und dicht bestückten Gehäusen, wie sie typisch für SMD-Bauteile sind.
- Kompakte SOT-89-Bauform: Das SOT-89-Gehäuse bietet eine exzellente Balance zwischen Größe und Wärmeableitung. Es ermöglicht eine einfache Bestückung auf Leiterplatten mittels automatisierter Prozesse und minimiert den Platzbedarf auf der Platine, was in vielen modernen Geräten eine kritische Anforderung darstellt.
- Präzise Schalteigenschaften: Entwickelt für präzise Schaltvorgänge, minimiert der BCX 51 SMD Schaltverluste und bietet konsistente Ergebnisse, was für Anwendungen mit hohen Frequenzen oder schnellen Schaltzyklen unerlässlich ist.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Maximale Kollektorstrom (IC) | 1 A (kontinuierlich) |
| Maximale Verlustleistung (Ptot) | 1,3 W (bei bestimmter Montagebedingung) |
| Gehäuseform | SOT-89 |
| DC-Stromverstärkungsfaktor (hFE) | Typischerweise im Bereich von 100-300 (abhängig von spezifischer Ausführung und Messbedingungen) |
| Grenzfrequenz (fT) | Typischerweise im Bereich von 100-300 MHz (abhängig von spezifischer Ausführung und Messbedingungen) |
| Einsatztemperatur-Bereich | -55°C bis +150°C (typisch für Halbleiterbauteile dieser Klasse) |
| Anwendungsprofil | Schalten und Verstärken in Niederspannungs- und mittleren Leistungsschaltungen, invertierende Schaltungen, lineare Regler, Treiberstufen. |
Vielfältige Anwendungsbereiche für den BCX 51 SMD
Die robusten Eigenschaften und die kompakte Bauform des BCX 51 SMD prädestinieren ihn für eine breite Palette von Anwendungen in verschiedenen Elektroniksektoren.
- Industrielle Steuerungen: In industriellen Automatisierungssystemen wird der BCX 51 SMD häufig als Schaltelement in Relais-, Motor- oder Signalsteuerungen eingesetzt. Seine Zuverlässigkeit unter wechselnden Umgebungsbedingungen ist hierbei von entscheidender Bedeutung.
- Stromversorgungsmodule: Als Bestandteil von Niederspannungs-Stromversorgungen, insbesondere in Lineareglern oder als Teil von Schaltregler-Topologien, hilft er bei der effizienten Spannungsregelung und Leistungsverteilung.
- Audioverstärker: In bestimmten Verstärkerstufen, insbesondere für niederfrequente Anwendungen oder als Treiber für leistungsstärkere Endtransistoren, kann der BCX 51 SMD seine schnellen Schalteigenschaften und seine lineare Verstärkung einbringen.
- Telekommunikationsgeräte: In der Nachrichtentechnik wird er für die Signalverarbeitung und Ansteuerung von Komponenten in Basisstationen, Routern oder Mobiltelefonen genutzt, wo Zuverlässigkeit und kompakte Bauweise unerlässlich sind.
- Kfz-Elektronik: Die Widerstandsfähigkeit gegenüber Spannungsspitzen und Temperaturschwankungen macht ihn geeignet für den Einsatz in Bordelektroniksystemen von Fahrzeugen, wie z.B. Beleuchtungssteuerungen oder Sensorik-Anwendungen.
- Mess- und Prüftechnik: In präzisen Messgeräten und Prüfsystemen sorgt der BCX 51 SMD für stabile und reproduzierbare Schaltschwellen und Verstärkungsgrade.
Häufig gestellte Fragen (FAQ) zu BCX 51 SMD – Bipolartransistor, PNP, 45V, 1A, 1,3W, SOT-89
Was ist der Hauptunterschied zwischen einem PNP- und einem NPN-Transistor wie dem BCX 51 SMD?
Der Hauptunterschied liegt in der Polarität der Spannungen und Ströme, die für ihren Betrieb erforderlich sind. Ein PNP-Transistor wird mit einer positiven Spannung am Emitter und negativen Spannungen an Kollektor und Basis betrieben, wobei der Basisstrom den Kollektorstrom steuert und typischerweise positiv relativ zum Emitter ist (in Bezug auf die Richtung). Sie leiten Strom, wenn die Basis relativ zum Emitter negativ ist. Ein NPN-Transistor funktioniert umgekehrt. Der BCX 51 SMD ist ein PNP-Typ.
Welche Vorteile bietet die SOT-89-Bauform gegenüber älteren Gehäusen wie TO-92?
Die SOT-89-Bauform ist speziell für die Oberflächenmontage (SMD) konzipiert. Sie ist deutlich kleiner und flacher als TO-92, was eine höhere Packungsdichte auf Leiterplatten ermöglicht und den Platzbedarf reduziert. Zudem erlaubt die Bauform eine bessere Wärmeableitung, was für die angegebene Verlustleistung von 1,3W entscheidend ist. Sie ist auch für automatische Bestückungsprozesse optimiert.
Kann der BCX 51 SMD auch für Verstärkungszwecke eingesetzt werden, oder ist er nur zum Schalten geeignet?
Der BCX 51 SMD ist sowohl für Schalt- als auch für Verstärkungsanwendungen geeignet. Seine Spezifikationen wie der DC-Stromverstärkungsfaktor (hFE) und die Grenz fréquence (fT) deuten auf seine Fähigkeit hin, Signale zu verstärken. Für lineare Verstärkungsschaltungen muss der Transistor jedoch entsprechend mit den richtigen Ruheströmen und Vorspannungen betrieben werden, um im linearen Bereich seiner Kennlinie zu arbeiten.
Unter welchen Bedingungen wird die maximale Verlustleistung von 1,3W erreicht?
Die Angabe der Verlustleistung (Ptot) von 1,3W bezieht sich in der Regel auf eine spezifische Montagebedingung auf einer Leiterplatte mit einer definierten Kupferfläche zur Wärmeableitung. Ohne ausreichende Wärmeableitung durch die Leiterplatte oder zusätzliche Kühlkörper wird die tatsächlich auftretende Verlustleistung geringer sein müssen, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden.
Ist der BCX 51 SMD mit anderen gängigen PNP-Transistoren mit ähnlichen Spezifikationen austauschbar?
Obwohl es ähnliche Bauteile geben mag, ist ein direkter Austausch nicht immer garantiert. Wichtige Parameter wie Stromverstärkung (hFE) über den gesamten Strom- und Temperaturbereich, Spannungsfestigkeit, Schaltgeschwindigkeit (insbesondere Anstiegs- und Abfallzeiten) und thermisches Verhalten können variieren. Es ist immer ratsam, das Datenblatt des BCX 51 SMD und des zu ersetzenden Bauteils sorgfältig zu vergleichen und gegebenenfalls Tests durchzuführen, um die Kompatibilität sicherzustellen.
Welche Sicherheitsaspekte sind bei der Handhabung von SMD-Transistoren wie dem BCX 51 SMD zu beachten?
Wie alle Halbleiterbauteile sind SMD-Transistoren empfindlich gegenüber elektrostatischer Entladung (ESD). Es sollten geeignete ESD-Schutzmaßnahmen ergriffen werden, wie z.B. die Verwendung von antistatischen Arbeitsplätzen, Armbändern und Werkzeugen. Zudem ist auf die korrekte Löttechnik zu achten, um thermische Beschädigungen während des Lötprozesses zu vermeiden.
Gibt es spezielle Anforderungen an die Lötverfahren für den BCX 51 SMD?
Ja, für die Oberflächenmontage sind spezifische Lötverfahren wie Reflow-Löten oder Wellenlöten (falls für SMD-Bauteile geeignet) üblich. Es ist wichtig, die vom Hersteller empfohlenen Löttemperaturen und -zeiten einzuhalten, um eine zuverlässige Verbindung zu gewährleisten und das Bauteil nicht thermisch zu belasten. Die SOT-89-Bauform erfordert eine präzise Platzierung und Lötung.
