BCX 19 SMD – Ihr unverzichtbarer NPN-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen nach einer präzisen und zuverlässigen Lösung für Ihre elektronischen Schaltungen, insbesondere wenn es um schaltende oder verstärkende Funktionen geht? Der BCX 19 SMD Bipolartransistor in NPN-Technologie ist die ideale Komponente für Entwickler, Hobbyisten und industrielle Anwender, die Wert auf Stabilität, Leistung und eine kompakte Bauform legen. Seine Spezifikationen – 45 V Spannungsfestigkeit, 0,5 A maximaler Kollektorstrom und 0,225 W Verlustleistung – machen ihn zu einer überlegenen Wahl gegenüber leistungsschwächeren oder weniger spezifizierten Transistoren in vielen gängigen Anwendungen.

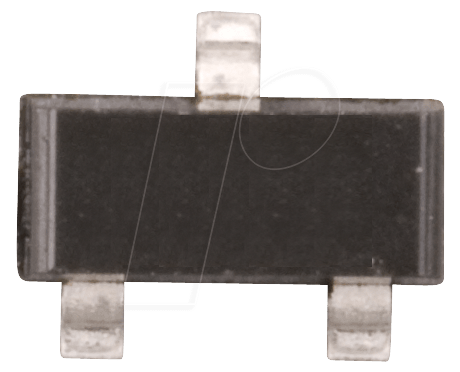

Präzision und Leistung im SOT-23 Gehäuse
Der BCX 19 SMD zeichnet sich durch seine hervorragenden elektrischen Eigenschaften aus, die ihn für eine breite Palette von Einsatzgebieten qualifizieren. Seine NPN-Charakteristik ermöglicht eine effiziente Steuerung von Strömen und Spannungen, während das SOT-23 Gehäuse eine platzsparende Integration in moderne SMD-Schaltungsdesigns gewährleistet. Dies ist entscheidend für Anwendungen, bei denen Bauraum begrenzt ist, wie beispielsweise in mobilen Geräten, Wearables oder kompakten Industriesteuerungen.
Schlüsselfunktionen und Vorteile des BCX 19 SMD
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung (Vceo) von 45 Volt bietet der BCX 19 SMD ausreichend Spielraum für viele Anwendungen, die eine robuste Spannungsführung erfordern, und minimiert das Risiko von Durchbrüchen bei Überspannungen.
- Adequater Kollektorstrom: Ein maximaler Kollektorstrom (Ic) von 0,5 Ampere (500 Milliampere) erlaubt die Ansteuerung moderater Lasten, wie z.B. Relaisspulen, kleine Motoren oder LEDs, ohne dass zusätzliche Stromverstärker nötig sind.
- Effiziente Verlustleistung: Die zulässige Verlustleistung (Pd) von 0,225 Watt im SOT-23 Gehäuse ist optimiert für die Wärmeabfuhr unter typischen Betriebsbedingungen und vermeidet eine Überhitzung, was die Langlebigkeit der Komponente erhöht.
- Kompaktes SOT-23 Gehäuse: Dieses Standard-SMD-Gehäuse ist universell einsetzbar und ermöglicht automatisiertes Bestücken, was Produktionskosten senkt und die Designflexibilität erhöht.
- NPN-Technologie: Die NPN-Konfiguration ist weit verbreitet und gut verstanden, was die Integration in bestehende Schaltungsdesigns vereinfacht und eine breite Kompatibilität mit Treiberschaltungen und Logikpegeln sicherstellt.
- Vielseitige Einsatzmöglichkeiten: Von einfachen Schaltern bis hin zu Verstärkerstufen – der BCX 19 SMD ist flexibel einsetzbar.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Transistortyp | Bipolartransistor, NPN | Standard und weit verbreitet, ermöglicht einfache Schaltungsimplementierung. |
| Gehäuse | SOT-23 | Kompakt und ideal für oberflächenmontierte Schaltungen (SMD), spart Platz auf der Platine. |
| Max. Kollektor-Emitter-Spannung (Vceo) | 45 V | Hohe Spannungsfestigkeit für zuverlässigen Betrieb in vielen Designs. |
| Max. Kollektorstrom (Ic) | 0,5 A | Geeignet für die Ansteuerung von Lasten im mittleren Leistungsbereich. |
| Max. Verlustleistung (Pd) | 0,225 W | Optimierte Wärmeableitung im SOT-23 Gehäuse für zuverlässigen Langzeitbetrieb. |
| DC Stromverstärkungsfaktor (hFE) | Typischerweise 100 – 300 (je nach Hersteller und Typenbezeichnung) | Zeigt die Fähigkeit des Transistors, einen kleinen Basisstrom in einen größeren Kollektorstrom umzuwandeln. Ein hoher hFE bedeutet eine effiziente Verstärkung. |
| Betriebstemperaturbereich | -55 °C bis +150 °C (typisch) | Gewährleistet zuverlässige Funktion über einen weiten Temperaturbereich, wichtig für anspruchsvolle Umgebungen. |
Anwendungsbereiche für den BCX 19 SMD
Der BCX 19 SMD ist aufgrund seiner Eigenschaften besonders gut geeignet für:
- Schaltanwendungen: Zum schnellen Ein- und Ausschalten von Lasten wie LEDs, Relais oder kleinen Motoren. Seine Schaltgeschwindigkeit ist ausreichend für die meisten digitalen Steuerungsaufgaben.
- Verstärkerstufen: Als Teil von Verstärkerschaltungen in Audio- oder Signalverarbeitungssystemen, wo präzise Signalverstärkung gefordert ist.
- Logik-Level-Konverter: Zur Anpassung von Spannungspegeln zwischen verschiedenen digitalen Schaltungen.
- Netzteil-Regelschaltungen: Als Bestandteil von Spannungsreglern, wo eine stabile Ausgangsspannung gewährleistet werden muss.
- Induktive Lasttreiber: Zum Ansteuern von Spulen, wie sie in Relais oder Ventilen vorkommen, wobei die Spannungsfestigkeit unerlässlich ist.
Der entscheidende Unterschied: Warum BCX 19 SMD statt Standardbauteile?
Im Vergleich zu generischen Kleinsignaltransistoren bietet der BCX 19 SMD eine höhere Spannungsfestigkeit, was ihn robuster gegenüber Spannungsspitzen macht und das Risiko von Bauteilausfällen reduziert. Die definierte Strombelastbarkeit von 0,5 A ermöglicht die direkte Ansteuerung von mehr Lasten als viele Kleinsignaltransistoren, ohne dass zusätzliche Treiberstufen benötigt werden. Die garantierte Verlustleistung und das optimierte SOT-23 Gehäuse sorgen für eine bessere thermische Performance und somit für eine höhere Zuverlässigkeit und Langlebigkeit, besonders in dicht bestückten Platinen. Die konsistenten elektrischen Parameter, die durch eine sorgfältige Fertigung gewährleistet werden, führen zu vorhersehbareren Schaltungsergebnissen und erleichtern die Fehlersuche.
FAQ – Häufig gestellte Fragen zu BCX 19 SMD – Bipolartransistor, NPN, 45 V, 0,5 A, 0,225 W, SOT-23
Ist der BCX 19 SMD für Hochfrequenzanwendungen geeignet?
Der BCX 19 SMD ist primär für Schalt- und moderate Verstärkungsanwendungen im Audio- und niedrigeren Frequenzbereich konzipiert. Für Hochfrequenzanwendungen sind spezialisierte Transistoren mit deutlich höheren Grenzfrequenzen (fT) erforderlich. Die genauen Grenzfrequenzen für den BCX 19 SMD hängen vom spezifischen Hersteller ab, liegen aber typischerweise im Bereich von einigen zehn bis hundert MHz, was für die meisten Signalverarbeitungsaufgaben ausreichend ist, aber nicht für RF-Sender oder -Empfänger.
Kann ich den BCX 19 SMD als Ersatz für einen anderen NPN-Transistor verwenden?
Grundsätzlich ja, sofern die elektrischen Parameter (insbesondere Spannungsfestigkeit, Strombelastbarkeit und Verstärkungsfaktor hFE) des BCX 19 SMD denen des zu ersetzenden Transistors entsprechen oder diese übertreffen. Das SOT-23 Gehäuse ist ein Standard, jedoch ist die Pinbelegung des SOT-23 Gehäuses (Emitter, Basis, Kollektor) nicht genormt und kann je nach Hersteller variieren. Es ist unerlässlich, das Datenblatt des zu ersetzenden Transistors und des BCX 19 SMD zu konsultieren, um die Pinbelegung und die elektrischen Spezifikationen zu vergleichen, bevor ein Austausch vorgenommen wird.
Welche Art von Last kann mit dem BCX 19 SMD angesteuert werden?
Der BCX 19 SMD kann Lasten bis zu einem maximalen Kollektorstrom von 0,5 Ampere steuern. Dazu gehören typischerweise LEDs (ggf. mit Vorwiderstand), kleine Relaisspulen, Transistor-Transistor-Logik (TTL) oder CMOS-Schaltkreise mit moderatem Strombedarf, kleine Gleichstrommotoren (mit geeigneter Freilaufdiode) oder kleine Audio-Lautsprecher (in einfachen Verstärkerschaltungen). Die genaue Ansteuerung hängt auch von der benötigten Schaltspannung und dem Ansteuersignal ab.
Wie wird die Verlustleistung von 0,225 W im SOT-23 Gehäuse gehandhabt?
Die Verlustleistung von 0,225 W gibt die maximale Leistung an, die der Transistor unter Standardbedingungen (z.B. auf einer typischen Leiterplatte mit guter Wärmeableitung) dauerhaft in Wärme umwandeln kann, ohne zu überhitzen oder beschädigt zu werden. Für eine optimale Wärmeabfuhr ist es wichtig, dass der Transistor auf einer ausreichend großen Kupferfläche auf der Leiterplatte montiert wird, die als Kühlkörper fungiert. In Umgebungen mit hohen Umgebungstemperaturen oder bei Dauerbetrieb nahe der maximalen Belastung kann eine zusätzliche Kühlmaßnahme wie eine größere Kupferfläche oder eine direkt auf dem Bauteil angebrachte Kühlflosse notwendig sein.
Ist der BCX 19 SMD für den Einsatz in Automotive-Anwendungen geeignet?
Die Eignung für Automotive-Anwendungen hängt von spezifischen Anforderungen wie Temperaturbereich, Vibrationstoleranz und AEC-Q100-Qualifizierung ab. Während der BCX 19 SMD einen breiten Temperaturbereich abdeckt, ist nicht garantiert, dass er die strengen Qualifizierungsanforderungen (z.B. für die Automobilindustrie) erfüllt. Für sicherheitskritische oder hochzuverlässige Automotive-Systeme sollten Transistoren mit expliziter Automotive-Qualifizierung verwendet werden. Für weniger kritische Anwendungen, bei denen die Spezifikationen passen, kann er jedoch in Betracht gezogen werden.
Was bedeutet „Bipolartransistor, NPN“?
Ein Bipolartransistor (BJT) ist ein Halbleiterbauelement, das zur Verstärkung oder zum Schalten von elektronischen Signalen verwendet wird. Er besitzt drei Anschlüsse: Basis (B), Kollektor (C) und Emitter (E). Die Bezeichnung „NPN“ beschreibt den Aufbau des Halbleiters: eine dünne Schicht aus p-dotiertem Material (Basis) zwischen zwei Schichten aus n-dotiertem Material (Kollektor und Emitter). Ein NPN-Transistor wird leitend, wenn an der Basis ein positiver Spannungspegel im Verhältnis zum Emitter angelegt wird. Der Stromfluss erfolgt dann vom Kollektor zum Emitter.
Welche Schutzschaltungen sollte ich bei der Verwendung des BCX 19 SMD beachten?
Beim Schalten induktiver Lasten (wie Relaisspulen oder Motoren) ist die Verwendung einer Freilaufdiode (auch Schwingerdiode genannt) parallel zur Last unerlässlich. Diese Diode leitet die Energie der Induktivität ab, wenn der Transistor ausschaltet, und verhindert so Spannungsspitzen, die den Transistor beschädigen könnten. Bei Schaltungen mit potenziellen Überspannungen können auch Schutzdioden oder Varistoren im Eingangskreis hilfreich sein.
