BCR 555 SMD – PNP Silicon Digital Transistor: Präzise Schaltungslösungen für anspruchsvolle Elektronikprojekte
Sie benötigen eine zuverlässige Komponente für die präzise Steuerung von Strömen in komplexen elektronischen Schaltungen? Der BCR 555 SMD – PNP Silicon Digital Transistor ist die ideale Lösung für Entwickler und Hobbyisten, die höchste Ansprüche an Leistungsfähigkeit und Zuverlässigkeit stellen. Dieses Bauteil wurde entwickelt, um eine konsistente und effiziente Signalverarbeitung in einer Vielzahl von Applikationen zu gewährleisten und damit Probleme wie ungenaue Schaltschwellen oder Überlastung zu vermeiden.
Umfassende Vorteile des BCR 555 SMD
Der BCR 555 SMD hebt sich durch eine Kombination aus spezifischen technischen Merkmalen und seiner robusten Konstruktion von Standardtransistoren ab. Seine PNP-Silizium-Charakteristik ermöglicht eine negative Spannungssteuerung, was in vielen Designs von Vorteil ist. Die digitale Funktionsweise sorgt für klare Schaltzustände, minimiert Hysterese und gewährleistet eine präzise Triggerung, selbst unter anspruchsvollen Bedingungen. Dies ist entscheidend für die Stabilität und Vorhersagbarkeit elektronischer Systeme.
- Hohe Spannungsfestigkeit: Mit einer maximalen Kollektor-Emitter-Spannung von 50V bietet der BCR 555 SMD eine beachtliche Reserve für Schaltungen, die potenziell höhere Spannungen erfahren.
- Zuverlässige Strombelastbarkeit: Ein kontinuierlicher Kollektorstrom von bis zu 500mA ermöglicht die Steuerung einer breiten Palette von Lasten, von kleinen Relais bis hin zu leistungsstärkeren LEDs.
- Effiziente Leistungsableitung: Die zulässige Verlustleistung von 0,33 W ist optimal auf die kompakte Bauform abgestimmt und gewährleistet eine zuverlässige Funktion auch bei erhöhten Betriebstemperaturen, ohne übermäßige Wärmeentwicklung.

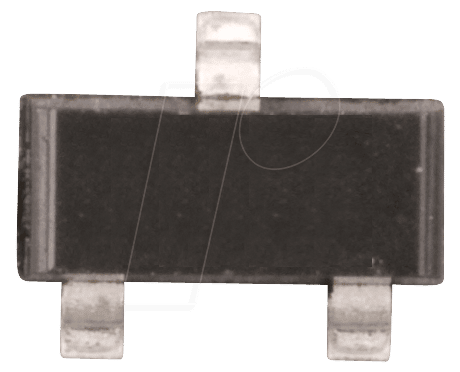

- Kompakte SOT-23 Bauform: Das SOT-23-Gehäuse ist der De-facto-Standard für Oberflächenmontage (SMD) und ermöglicht eine hohe Integrationsdichte auf Leiterplatten, was besonders in Miniaturisierungsprojekten und Massenfertigung von Vorteil ist.
- PNP-Charakteristik für spezifische Schaltungsdesigns: Die PNP-Konfiguration ist essentiell für Schaltungen, bei denen die Last zwischen der positiven Versorgungsspannung und dem Kollektor des Transistors geschaltet wird. Dies vereinfacht das Design komplexer Logikfunktionen und Pegelwandler.
- Digitale Schaltcharakteristik: Die digitale Natur des Transistors gewährleistet scharfe Schaltflanken und eine klare Unterscheidung zwischen „An“ und „Aus“, was für die Reduzierung von Fehlfunktionen durch unklare Zustände unerlässlich ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | PNP Silicon Digital Transistor |
| Kollektor-Emitter-Spannung (VCEO) | 50 V |
| Kollektorstrom (IC) max. | 500 mA |
| Leistung (PD) max. | 0,33 W |
| Gehäusetyp | SOT-23 |
| Basis-Emitter-Spannung (VBE) | (Typischer Bereich für digitale Transistoren liegt im Bereich von ca. -0.6V bis -1.5V, abhängig vom spezifischen Design und der Betriebsbedingung. Präzise Werte entnehmen Sie bitte dem spezifischen Datenblatt des Herstellers für diese exakte Baureihe, um die optimale Schaltung zu gewährleisten.) |
| Stromverstärkungsfaktor (hFE) | (Der Stromverstärkungsfaktor variiert je nach Hersteller und Betriebsbedingungen. Für digitale Transistoren ist er oft auf einen Bereich spezifiziert, der eine klare Schaltfunktion bei bestimmten Basisströmen ermöglicht. Typische Werte können von 100 bis über 300 reichen, abhängig vom genauen Modell und dem angelegten Basisstrom. Eine detaillierte Spezifikation finden Sie im Datenblatt.) |
| Betriebstemperaturbereich | (Standardisierte Bereiche für SOT-23-Gehäuse liegen oft zwischen -55°C und +150°C. Genaue Spezifikationen entnehmen Sie bitte dem Datenblatt, um die Eignung für Ihre spezifische Umgebung sicherzustellen.) |
Anwendungsgebiete und Einsatzmöglichkeiten
Der BCR 555 SMD ist aufgrund seiner robusten Spezifikationen und der kompakten Bauform äußerst vielseitig einsetzbar. Seine digitale Schaltcharakteristik macht ihn zur idealen Wahl für alle Anwendungen, bei denen schnelle und präzise Schaltvorgänge erforderlich sind, ohne die Komplexität von Analogschaltungen. Dies umfasst unter anderem:
- Logikschaltungen und Signalverarbeitung: Als digitales Schaltelement in komplexen Logikgattern, Flip-Flops oder zur Signalaufbereitung.
- Treiber für LEDs und kleine Lasten: Effizientes Schalten von LEDs, kleinen Motoren oder Relais in Anwendungen, bei denen eine präzise Stromsteuerung benötigt wird.
- Pegelwandler: Anpassung von Spannungsebenen zwischen verschiedenen digitalen Systemen oder zwischen Mikrocontrollern und externen Komponenten.
- Mikrocontroller-Peripherie: Anbindung von Sensoren, Aktuatoren oder Anzeigeelementen an Mikrocontrollersysteme, um deren Funktionalität zu erweitern.
- Industrielle Automatisierung: In Steuerungssystemen zur schnellen und zuverlässigen Schaltfunktion von Indikationen oder kleinen Schaltelementen.
- KFZ-Elektronik: Die Robustheit und die spezifizierten Spannungsbereiche machen ihn auch für anspruchsvolle Umgebungen im Automobilsektor geeignet.
Häufig gestellte Fragen zu BCR 555 SMD – PNP Silicon Digital Transistor, 50V, 500mA, 0,33 W, SOT-23
Was bedeutet PNP bei diesem Transistor?
PNP steht für den Typ des Halbleitermaterials. Bei einem PNP-Transistor ist die mittlere Schicht aus n-leitendem Material und die beiden äußeren Schichten aus p-leitendem Material. Dies bedeutet, dass die Steuerung des Stromflusses durch das Anlegen einer negativen Spannung an die Basis relativ zum Emitter erfolgt. Diese Konfiguration ist komplementär zu NPN-Transistoren und wird in spezifischen Schaltungsdesigns bevorzugt.
Wie unterscheidet sich ein digitaler Transistor von einem analogen Transistor?
Ein digitaler Transistor, wie der BCR 555 SMD, ist primär für Schaltungsanwendungen konzipiert, bei denen er entweder vollständig eingeschaltet (gesättigt) oder vollständig ausgeschaltet ist. Er ist optimiert für klare Schaltzustände und minimiert Effekte wie Hysterese, was zu einem präzisen und zuverlässigen Verhalten führt. Analoge Transistoren hingegen werden oft in Verstärkerschaltungen eingesetzt, wo sie sich in ihrem aktiven Bereich befinden, um Signale zu verstärken, und können über einen breiteren Bereich von Strom- und Spannungspegeln arbeiten.
Ist der BCR 555 SMD für Hochfrequenzanwendungen geeignet?
Der BCR 555 SMD ist primär für digitale Schaltfunktionen ausgelegt. Während er bei moderaten Frequenzen gut funktioniert, sind für sehr hohe Frequenzanwendungen oft spezialisierte Transistoren mit optimierten Transitfrequenzen und geringeren parasitären Kapazitäten erforderlich. Für Standard-Schaltanwendungen im kHz- bis wenigen MHz-Bereich ist er jedoch bestens geeignet.
Welche Art von Lasten kann der BCR 555 SMD schalten?
Der BCR 555 SMD kann Lasten bis zu einem kontinuierlichen Kollektorstrom von 500mA schalten. Dazu gehören typischerweise LEDs (eventuell mit Vorwiderstand zur Strombegrenzung), kleine Relaisspulen, kleine DC-Motoren oder andere elektronische Komponenten, die innerhalb dieser Stromgrenze betrieben werden können. Wichtig ist, dass die Spannung über der Last nicht die spezifizierte Kollektor-Emitter-Spannung (VCEO) von 50V überschreitet.
Wie wähle ich den richtigen Basisstrom für den BCR 555 SMD?
Der benötigte Basisstrom hängt von der gewünschten Stromverstärkung (hFE) und dem zu schaltenden Kollektorstrom ab. Um sicherzustellen, dass der Transistor vollständig eingeschaltet ist (in Sättigung), sollte der Basisstrom so gewählt werden, dass er mindestens den Kollektorstrom geteilt durch den minimal spezifizierten hFE-Wert abdeckt, und idealerweise mit einem Sicherheitsfaktor (z.B. Faktor 2-5) versehen ist. Präzise Werte entnehmen Sie bitte dem Datenblatt des Herstellers, um die optimale Sättigung zu gewährleisten und gleichzeitig den Basisstrom gering zu halten.
Was ist die SOT-23 Bauform und welche Vorteile bietet sie?
Die SOT-23 (Small Outline Transistor, Version 23) ist eine weit verbreitete SMD-Gehäuseform für Kleinsignaltransistoren. Sie zeichnet sich durch ihre sehr geringen Abmessungen aus, was eine hohe Packungsdichte auf Leiterplatten ermöglicht und sie ideal für kompakte Designs macht. Die einfache Bestückung mit automatischen Bestückungsmaschinen ist ein weiterer wesentlicher Vorteil.
Kann der BCR 555 SMD über seine maximale Leistung (0,33W) hinaus betrieben werden?
Es wird dringend davon abgeraten, den BCR 555 SMD über seine maximal zulässige Verlustleistung von 0,33W hinaus zu betreiben. Eine Überschreitung dieser Grenze kann zu einer Überhitzung des Bauteils führen, was irreversible Schäden und einen Ausfall des Transistors zur Folge hat. Achten Sie darauf, dass die dissipative Leistung in Ihrer Schaltung stets unterhalb dieses Wertes bleibt, gegebenenfalls durch geeignete Kühlmaßnahmen oder eine Reduzierung der Betriebsströme und -spannungen.
