Präzise LED-Ansteuerung mit dem BCR 421 U – Low Side LED-Treiber im SOT-23-6 Gehäuse
Der BCR 421 U LED-Treiber ist die ideale Lösung für Entwickler und Hobbyisten, die eine zuverlässige und präzise Stromversorgung für ihre LEDs benötigen. Speziell konzipiert für Anwendungen, bei denen eine kostengünstige und effiziente Ansteuerung im Vordergrund steht, löst dieser Low-Side-Treiber das Problem der instabilen LED-Helligkeit durch Schwankungen in der Versorgungsspannung und stellt eine konsistente Beleuchtung sicher. Er ist die perfekte Wahl für integrierte Schaltungen in Consumer-Elektronik, Beleuchtungssystemen und Automobilanwendungen.
Warum der BCR 421 U die überlegene Wahl ist
Im Gegensatz zu einfachen Widerstandslösungen, die die LED-Helligkeit stark von Spannungsschwankungen abhängig machen, bietet der BCR 421 U eine integrierte Stromregelung. Dies resultiert in einer gleichmäßigeren und länger anhaltenden Helligkeit der angeschlossenen LEDs, was die Lebensdauer der Bauteile erhöht und ein professionelleres Ergebnis erzielt. Die geringe Stücklistenkosten und die einfache Integration in bestehende Schaltungen machen ihn zu einer wirtschaftlich attraktiven und technisch überlegenen Alternative für viele Projekte.
Anwendungsbereiche und Vorteile des BCR 421 U
Der BCR 421 U LED-Treiber eignet sich hervorragend für eine Vielzahl von Applikationen, in denen eine stabile Stromversorgung für LEDs unerlässlich ist. Seine Flexibilität und Effizienz machen ihn zu einer Schlüsselkomponente in:
- Indikator-LEDs: Sorgen Sie für eine konstante und gut sichtbare Anzeige in Geräten und Armaturenbrettern.
- Beleuchtungssysteme: Erzeugen Sie ein angenehmes und flimmerfreies Licht in Innen- und Außenbereichen.
- Automobilbeleuchtung: Gewährleisten Sie die Zuverlässigkeit von Positionsleuchten, Innenraumbeleuchtung und Armaturenbrettanzeigen unter wechselnden Betriebsbedingungen.
- Consumer-Elektronik: Integrieren Sie ihn in Haushaltsgeräte, Spielkonsolen oder Audiogeräte für ansprechende und funktionale Beleuchtungsakzente.
- Industrielle Steuerungssysteme: Nutzen Sie die Präzision für Statusanzeigen und Bedienoberflächen in Maschinen und Anlagen.
Die Hauptvorteile des BCR 421 U liegen in seiner Fähigkeit, einen konstanten Strom unabhängig von Spannungsschwankungen und unterschiedlichen Forward-Spannungen der LEDs zu liefern. Dies vereinfacht das Design, da keine komplexen Kalibrierungsroutinen oder separate Spannungsregler benötigt werden. Die Low-Side-Schaltung ermöglicht zudem eine einfache Erdung und reduziert EMI (elektromagnetische Interferenz), was für empfindliche elektronische Systeme von Vorteil ist.
Technische Spezifikationen und Merkmale
Der BCR 421 U ist ein hochintegrierter LED-Treiber, der speziell für die Konstantstromregelung von LEDs entwickelt wurde. Er zeichnet sich durch seine kompakte Bauform im SOT-23-6 Gehäuse aus, was ihn ideal für platzbeschränkte Anwendungen macht. Die integrierte Bandlücke liefert eine präzise Referenzspannung, die für die Stromregelung genutzt wird. Die Low-Side-Konfiguration vereinfacht die Schaltung und reduziert die Anzahl externer Komponenten.
| Merkmal | Beschreibung |
|---|---|
| Produktname | BCR 421 U – LED-Treiber |
| Schaltungstyp | Low Side |

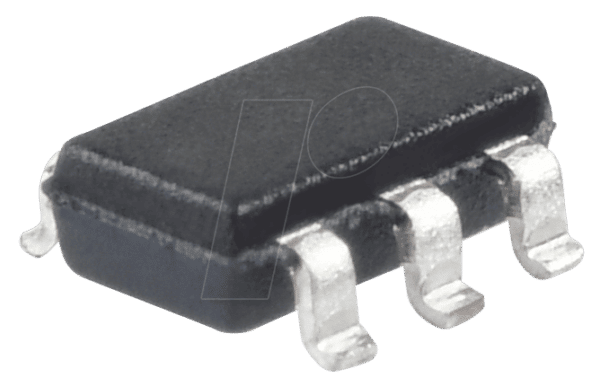

| Gehäuse | SOT-23-6 |
| Konstantstromregelung | Ja, integriert für stabile LED-Helligkeit |
| Referenzspannung | Integriert, präzise für genaue Stromsteuerung |
| Eingangsspannungsbereich | Breitbandig, ermöglicht Flexibilität bei der Stromversorgung |
| Ausgangsstrom | Einstellbar über externen Widerstand (typisch im Bereich von wenigen mA bis zu einigen 10ern mA, abhängig von externen Komponenten und Betriebsbedingungen) |
| Schutzfunktionen | Interner Übertemperaturschutz für erhöhte Zuverlässigkeit |
| Anzahl der gesteuerten LEDs (pro Chip) | Geeignet für die Ansteuerung einer oder mehrerer LEDs in Serie, abhängig vom Gesamtstrom und der Spannung |
| Gehäusematerial | Kunststoff, robust und für gängige Lötverfahren geeignet |
| Betriebstemperaturbereich | Umfassend, ermöglicht Einsatz in diversen Umgebungsbedingungen |
Designmerkmale und Implementierung
Das SOT-23-6 Gehäuse des BCR 421 U bietet eine exzellente thermische Performance für seine Größe und ermöglicht eine einfache Bestückung auf Standard-Leiterplatten. Die Low-Side-Konfiguration bedeutet, dass der Treiber zwischen der LED und Masse geschaltet wird. Dies vereinfacht die Anbindung an die Stromversorgung und erfordert weniger komplexe Erdungsstrategien, insbesondere in Systemen mit mehreren Stromschienen. Die Einstellung des Ausgangsstroms erfolgt typischerweise über einen einzigen externen Widerstand, was das Design weiter vereinfacht und die Stücklistenkosten minimiert.
Die integrierte Referenzspannung von 1.26V (typisch) ist der Kern der Konstantstromregelung. Der Treiber misst den Stromfluss über einen externen Sense-Widerstand und passt die Ansteuerung der internen Transistoren an, um diesen Strom konstant zu halten. Dies ist entscheidend für Anwendungen, bei denen eine gleichmäßige Helligkeit über die Lebensdauer der LED und unter variablen Betriebsbedingungen gefordert ist. Im Vergleich zu einfachen Widerstandslösungen, bei denen der Strom mit der Spannung variiert, liefert der BCR 421 U eine deutlich präzisere und stabilere Leistung.
Effizienz und Energieverbrauch
Die Effizienz des BCR 421 U liegt in seiner Fähigkeit, die benötigte Leistung nur für die Stromregelung bereitzustellen und nicht über einen unnötig hohen Widerstand zu verheizen. Durch die aktive Regelung minimiert er Leistungsverluste und trägt so zu einem niedrigeren Energieverbrauch bei, insbesondere in batteriebetriebenen Geräten. Die integrierte Schaltung reduziert auch die Komplexität des Designs, was indirekt zu Kosteneinsparungen in der Produktion führt.
FAQ – Häufig gestellte Fragen zu BCR 421 U – LED-Treiber, low side, SOT-23-6
Welche Art von LEDs kann ich mit dem BCR 421 U ansteuern?
Der BCR 421 U ist für die Konstantstromansteuerung von einzelnen oder mehreren LEDs in Serie konzipiert. Die genaue Anzahl und Art der LEDs hängt vom maximalen Betriebsstrom, der Forward-Spannung der LEDs und der verfügbaren Versorgungsspannung ab. Er eignet sich gut für Standard-LEDs, Hochleistungs-LEDs, aber auch für spezielle Farb-LEDs.
Wie stelle ich den gewünschten Ausgangsstrom für die LEDs ein?
Der Ausgangsstrom wird typischerweise durch die Auswahl eines externen Widerstands (Sense-Widerstand) eingestellt. Die Beziehung zwischen dem Widerstandswert und dem Ausgangsstrom ist durch die interne Referenzspannung des Treibers definiert. Die genauen Formeln und empfohlenen Werte finden Sie im Datenblatt des Herstellers.
Was bedeutet „Low Side“ Ansteuerung?
Low Side bedeutet, dass der LED-Treiber zwischen der Kathode der LED (oder der LED-Kette) und Masse geschaltet wird. Dies vereinfacht die Schaltung und Erdung im Vergleich zu High Side Treibern, bei denen der Treiber zwischen Stromquelle und Anode der LED geschaltet wird.
Ist der BCR 421 U für hohe Ströme geeignet?
Der BCR 421 U ist primär für moderate Stromstärken konzipiert, die für die meisten Indikator- und Standard-Beleuchtungsanwendungen ausreichen. Für extrem hohe Ströme, wie sie bei Hochleistungs-Spotlights oder großen LED-Panels üblich sind, könnten spezialisierte Hochstrom-LED-Treiber erforderlich sein. Der genaue maximale Strom wird durch die Spezifikationen des Datenblatts und die externe Beschaltung bestimmt.
Welchen Vorteil bietet der SOT-23-6 Gehäusetyp?
Das SOT-23-6 Gehäuse ist ein sehr kompaktes Oberflächenmontagegehäuse, das wenig Platz auf der Leiterplatte benötigt. Es ist für automatische Bestückung geeignet und bietet eine gute thermische Ableitung für die Leistungsklasse des Bauteils, was ihn ideal für platzbeschränkte Anwendungen macht.
Bietet der BCR 421 U Schutzfunktionen?
Ja, der BCR 421 U verfügt über einen integrierten Übertemperaturschutz. Dieser schützt den Treiber vor Beschädigung, indem er den Ausgangsstrom reduziert oder abschaltet, wenn die Chiptemperatur einen kritischen Wert überschreitet.
Kann ich den BCR 421 U in Anwendungen mit wechselnder Versorgungsspannung verwenden?
Der BCR 421 U ist für einen breiten Eingangsspannungsbereich ausgelegt, was ihn für Anwendungen mit potenziell schwankenden Versorgungsspannungen geeignet macht. Die integrierte Stromregelung sorgt dafür, dass die Helligkeit der LEDs auch bei solchen Schwankungen konstant bleibt.
