Präzise LED-Ansteuerung mit dem BCR 405 U – Low Side Treiber im SOT-23-6 Gehäuse
Für Entwickler und Ingenieure, die eine zuverlässige und effiziente Lösung zur Stromregelung von LEDs suchen, bietet der BCR 405 U – LED-Treiber, low side, SOT-23-6 eine erstklassige Performance. Dieses kompakte Bauteil löst das Problem der variierenden oder ungleichmäßigen Stromversorgung von LED-Strings, indem es einen konstanten Stromfluss sicherstellt. Ideal für anspruchsvolle Applikationen in der Automobilbeleuchtung, industriellen Beleuchtungssystemen oder für kundenspezifische Beleuchtungslösungen, wo Präzision und Langlebigkeit entscheidend sind.
Warum der BCR 405 U die überlegene Wahl ist
Der BCR 405 U – LED-Treiber, low side, SOT-23-6 zeichnet sich durch seine fortschrittliche Low-Side-Schaltungstechnologie aus, die im Vergleich zu High-Side-Treibern signifikante Vorteile in Bezug auf die Komponentenauswahl, die Erdungsschleifenunterdrückung und die Einfachheit der Schaltungsdesign bietet. Dies ermöglicht eine robustere und störunanfälligere Implementierung in komplexen elektronischen Systemen. Seine präzise Stromregelung minimiert nicht nur den Energieverlust, sondern verlängert auch die Lebensdauer der angeschlossenen LEDs durch Vermeidung von Überhitzung und Überlastung. Die geringe Wärmeentwicklung und die hohe Effizienz machen ihn zu einer umweltfreundlichen und kostensparenden Option für professionelle Anwendungen.
Technische Exzellenz und Anwendungsbereiche
Der BCR 405 U ist ein linearer LED-Treiber, der speziell für die Ansteuerung einzelner LEDs oder kleinerer LED-Strings konzipiert ist. Seine integrierte Stromregelung ermöglicht eine präzise Einstellung des LED-Stroms über einen externen Widerstand, was eine hohe Flexibilität im Design erlaubt. Die Low-Side-Konfiguration bedeutet, dass der Treiber zwischen der LED und Masse geschaltet wird. Dies vereinfacht das Schaltungsdesign erheblich, da keine Pegelwandlung für das PWM-Signal notwendig ist, das zur Helligkeitssteuerung verwendet wird. Besonders hervorzuheben ist die hohe Zuverlässigkeit unter wechselnden Betriebsbedingungen, was ihn zu einem unverzichtbaren Bestandteil in sicherheitskritischen Anwendungen wie Fahrtrichtungsanzeigern, Innenbeleuchtung oder Signalleuchten macht.
Vorteile des BCR 405 U – LED-Treiber, low side, SOT-23-6
- Präzise Stromregelung: Stellt einen konstanten Strom für LEDs sicher, was zu gleichmäßiger Helligkeit und verlängerter Lebensdauer führt.
- Low-Side-Schaltung: Vereinfacht das Schaltungsdesign und reduziert die Anzahl externer Komponenten.
- Kompaktes SOT-23-6 Gehäuse: Ermöglicht platzsparende Implementierungen auf Leiterplatten, ideal für Miniaturisierung.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu geringeren Betriebskosten führt.
- Robustheit und Zuverlässigkeit: Entwickelt für langlebigen Betrieb unter verschiedenen Umgebungsbedingungen und Spannungsfluktuationen.
- Flexibilität im Design: Einstellbarer Strom über einen externen Widerstand ermöglicht Anpassung an spezifische LED-Anforderungen.
- Vermeidung von Blinkeffekten: Gewährleistet eine kontinuierliche und flimmerfreie Beleuchtung, wichtig für visuell anspruchsvolle Anwendungen.
- Kompatibilität mit PWM-Dimming: Ermöglicht eine feine Steuerung der Helligkeit von LED-Anwendungen.
Detaillierte Produktmerkmale
Der BCR 405 U – LED-Treiber, low side, SOT-23-6 ist ein hochintegrierter Halbleiterbaustein, der für seine Leistungsfähigkeit und Zuverlässigkeit in der LED-Ansteuerung geschätzt wird. Seine Leistungsparameter sind sorgfältig kalibriert, um eine optimale Funktion über einen weiten Temperaturbereich zu gewährleisten. Die integrierte Stromsenke mit einem präzisen Referenzstrom ermöglicht die exakte Einstellung des Ausgangsstroms für die angeschlossenen LEDs.
Einsatzmöglichkeiten und Synergien
Dieser LED-Treiber eignet sich hervorragend für eine Vielzahl von Beleuchtungslösungen. In der Automobilindustrie findet er Anwendung in Tagfahrlichtern, Kennzeichenbeleuchtungen oder Innenraumbeleuchtungen, wo er für eine konsistente und langlebige Lichtemission sorgt. Für industrielle Anwendungen ist er ideal in der Beleuchtung von Maschinen, Schaltschränken oder Arbeitsplätzen. Auch in der Unterhaltungselektronik, bei der Realisierung von individuellen Lichtakzenten oder im Modellbau, wo präzise und kleinformatige Lösungen gefragt sind, spielt der BCR 405 U seine Stärken aus. Die Möglichkeit, mehrere BCR 405 U parallel zu schalten, erlaubt die Ansteuerung höherer LED-Ströme, was seine Vielseitigkeit weiter erhöht.
Produkt Spezifikationen im Überblick
| Kategorie | Spezifikation |
|---|---|
| Produkttyp | Linearer LED-Treiber |
| Konfiguration | Low Side |

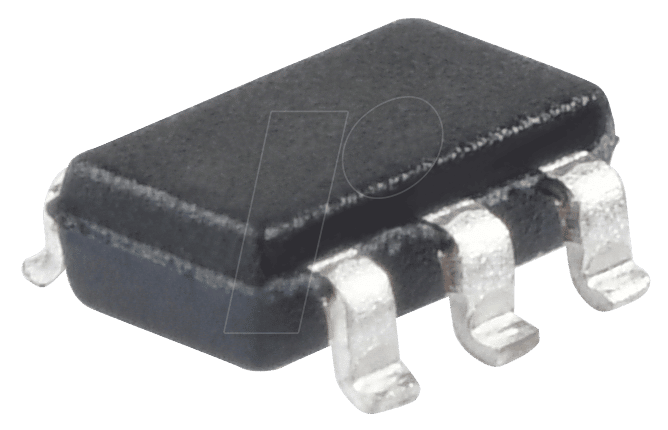

| Gehäuse | SOT-23-6 |
| Betriebsspannung | Weit gefasst, abhängig von externen Komponenten; typischerweise für Spannungen von 3V bis 50V ausgelegt (mit entsprechendem externen Widerstand und Kühlung). |
| Einstellbarer LED-Strom | Bis zu ca. 200 mA (abhängig vom externen Widerstand und thermischen Bedingungen). Der genaue Strom wird über einen externen Widerstand eingestellt. |
| Stromgenauigkeit | Hohe Genauigkeit durch integrierten Referenzstrom, ermöglicht konsistente Helligkeit. |
| Wärmemanagement | Geringe thermische Verlustleistung durch lineare Regelung, aber angemessene Kühlung für den Treiber und die LEDs ist bei höheren Strömen erforderlich. Das SOT-23-6 Gehäuse bietet eine Grundfläche für Wärmeabfuhr. |
| Schutzfunktionen | Integrierte thermische Abschaltung zum Schutz vor Überhitzung. |
| Applikationsumfeld | Automobilbeleuchtung, industrielle Beleuchtung, allgemeine LED-Beleuchtung, Signalbeleuchtung. |
| Dimming-Fähigkeit | Kompatibel mit PWM-Dimming zur Helligkeitsregelung. |
FAQ – Häufig gestellte Fragen zu BCR 405 U – LED-Treiber, low side, SOT-23-6
Wie wird der LED-Strom mit dem BCR 405 U eingestellt?
Der LED-Strom wird durch Anschluss eines externen Widerstands zwischen dem BST-Pin (Pin 1) und der Source-Anode der LED eingestellt. Die Formel zur Berechnung des Widerstandswertes lautet: R = Vref / ILED, wobei Vref der interne Referenzspannungs-Offset des Treibers ist und ILED der gewünschte LED-Strom.
Welche Vorteile bietet die Low-Side-Ansteuerung im Vergleich zur High-Side-Ansteuerung?
Die Low-Side-Ansteuerung vereinfacht das Schaltungsdesign erheblich, da der Treiber die LED zur Masse hin schaltet. Dies eliminiert die Notwendigkeit für zusätzliche Pegelwandler, vereinfacht die EMV-Betrachtungen und ermöglicht eine direkte PWM-Ansteuerung über die Masse. Bei der High-Side-Ansteuerung müsste der Treiber zwischen der Stromversorgung und der LED geschaltet werden, was komplexere Schaltungen zur Ansteuerung erfordern würde.
Ist der BCR 405 U für den Einsatz im Automobilbereich geeignet?
Ja, der BCR 405 U – LED-Treiber, low side, SOT-23-6 ist aufgrund seiner Robustheit, Zuverlässigkeit und präzisen Stromregelung gut für Anwendungen im Automobilbereich geeignet, insbesondere für Systeme, die eine stabile und langlebige LED-Beleuchtung erfordern.
Wie kann die Lebensdauer der LEDs durch die Verwendung des BCR 405 U verlängert werden?
Durch die präzise und konstante Stromregelung stellt der BCR 405 U sicher, dass die LEDs nicht über- oder unterversorgt werden. Dies vermeidet Überhitzung und reduziert den Stress auf die Halbleiterstruktur der LEDs, was zu einer signifikanten Verlängerung ihrer Lebensdauer führt.
Benötigt der BCR 405 U eine zusätzliche Kühlung?
Bei niedrigen LED-Strömen und kurzer Betriebszeit ist oft keine zusätzliche Kühlung erforderlich, da die thermische Verlustleistung des Treibers gering ist. Bei höheren Strömen oder längeren Betriebszeiten, insbesondere in geschlossenen Gehäusen, wird jedoch eine angemessene Kühlung des Bauteils und der LEDs empfohlen, um eine Überhitzung zu vermeiden und die volle Leistungsklasse auszuschöpfen. Das SOT-23-6 Gehäuse ermöglicht eine grundlegende Wärmeableitung zur Leiterplatte.
Kann der BCR 405 U verwendet werden, um mehrere LEDs anzusteuern?
Der BCR 405 U ist primär für die Ansteuerung einer einzelnen LED oder kleinerer LED-Strings konzipiert. Für die Ansteuerung mehrerer LEDs in Serie mit höheren Stromanforderungen können mehrere BCR 405 U parallel geschaltet werden, wobei jeder Treiber einen Teil des Gesamtstroms liefert. Es ist jedoch wichtig, die Stromverteilung und die thermischen Bedingungen sorgfältig zu berücksichtigen.
Welche Arten von Lichteffekten sind mit dem BCR 405 U möglich?
Durch die Kompatibilität mit PWM-Dimming können mit dem BCR 405 U Helligkeitsvariationen erzielt werden, was für sanfte Ein- und Ausblendeffekte oder zur Anpassung der Lichtintensität an Umgebungsbedingungen genutzt werden kann. Die präzise Stromregelung sorgt zudem für eine gleichmäßige und flimmerfreie Beleuchtung.
