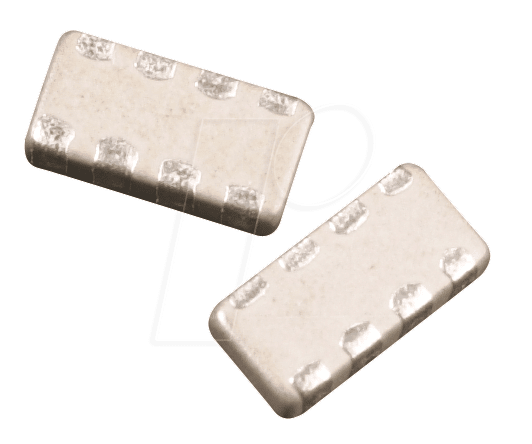

BCN16 2,2K – SMD-Widerstandsnetzwerk 1206: Präzision und Effizienz für anspruchsvolle Schaltungen
Das BCN16 2,2K – SMD-Widerstandsnetzwerk im Gehäuse 1206 bietet eine elegante Lösung für Entwickler und Ingenieure, die präzise Widerstandswerte in kompakten elektronischen Schaltungen benötigen. Speziell konzipiert für Anwendungen, bei denen Bauraum und thermische Performance kritisch sind, integriert dieses Netzwerk vier diskrete Widerstände von jeweils 2,2 kOhm in einem einzigen, oberflächenmontierbaren Bauteil. Dies reduziert die Anzahl der benötigten Einzelkomponenten, vereinfacht das Platinenlayout und minimiert potenzielle Fehlerquellen bei der Montage.
Überlegene Leistung und Bauraumoptimierung
Im Vergleich zu einzelnen SMD-Widerständen im gleichen Gehäuseformat bietet das BCN16 2,2K entscheidende Vorteile. Die Integration von vier Widerständen in einem Bauteil führt zu einer signifikanten Reduzierung der benötigten Lötpunkte und somit zu einer gesteigerten Effizienz in der Bestückung und Zuverlässigkeit der Endanwendung. Darüber hinaus optimiert die Bündelung die thermische Ableitung, da die Wärme von mehreren Widerständen über eine gemeinsame Fläche verteilt wird. Dies ist besonders vorteilhaft in Hochleistungsanwendungen oder Umgebungen mit erhöhten Betriebstemperaturen. Die Toleranz von 5% gewährleistet eine hinreichende Genauigkeit für eine breite Palette von Schaltungsdesigns, während das standardisierte Gehäuse 1206 eine nahtlose Integration in bestehende Bestückungsprozesse ermöglicht.
Technische Spezifikationen und Qualitätsmerkmale
Das BCN16 2,2K SMD-Widerstandsnetzwerk ist ein Qualitätsprodukt, das auf Langlebigkeit und Zuverlässigkeit ausgelegt ist. Die Präzisionswiderstände sind so konzipiert, dass sie auch unter anspruchsvollen Betriebsbedingungen konstante Leistung liefern. Die Gehäuseabmessungen von 3,2 x 1,6 x 0,6 mm sind ein Standard im Bereich der Oberflächenmontagetechnik und ermöglichen den Einsatz in dicht gepackten Elektronikmodulen. Die elektrische Konfiguration mit vier unabhängigen Widerständen im Inneren des Bauteils bietet Flexibilität für verschiedene Schaltungsarchitekturen.
Vorteile des BCN16 2,2K – SMD-Widerstandsnetzwerks
- Reduzierung der Bauteilanzahl: Vier Widerstände in einem einzigen Gehäuse vereinfachen das Design und die Montage.
- Verbesserte Platinenperformance: Weniger Lötstellen erhöhen die Zuverlässigkeit und reduzieren Montagefehler.
- Optimierte thermische Eigenschaften: Bessere Wärmeableitung durch integrierte Struktur.
- Platzersparnis: Kompaktes 1206-Gehäuse ideal für miniaturisierte Elektronik.
- Kosteneffizienz: Reduzierung von Materialkosten und Montageaufwand.
- Hohe Präzision: 5% Toleranz für zuverlässige Schaltungsfunktion.
- Breite Anwendbarkeit: Geeignet für eine Vielzahl von Elektronikdesigns.
Produkteigenschaften im Überblick
| Merkmal | Details |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modellbezeichnung | BCN16 2,2K |
| Gehäusegröße | 1206 |
| Widerstandswerte (pro Element) | 4 x 2,2 kOhm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Konfiguration | Vier unabhängige Widerstände |
| Material | Hochwertige Keramikbasis mit widerstandsbelegender Schicht und leitfähigen Anschlüssen für Lötprozesse. Spezifische Details zur Zusammensetzung der widerstandsbelegenden Schicht sind optimiert für thermische Stabilität und elektrische Beständigkeit. |
| Einsatztemperatur | Typischerweise im Bereich von -55°C bis +155°C, abhängig von der spezifischen Baureihe und Belastung. Dies gewährleistet Zuverlässigkeit in einem breiten Betriebstemperaturspektrum. |
| Anwendungsbereiche | Signalverarbeitung, Spannungsteiler, Lastwiderstände in Stromversorgungen, Filterkreise, Schutzschaltungen und universelle Bauelemente in der Prototypenentwicklung sowie in der Serienfertigung von Konsumerelektronik, Telekommunikationsgeräten und industriellen Steuerungen. |
Fortschrittliche Technologie für moderne Schaltungen
Das BCN16 2,2K repräsentiert die fortschrittliche Technologie im Bereich der passiven SMD-Bauelemente. Durch die Verwendung moderner Herstellungsverfahren werden präzise Widerstandsschichten auf einer robusten Keramiksubstrat aufgebracht. Diese Kombination aus Materialwissenschaft und Fertigungstechnik sorgt für eine exzellente Langzeitstabilität und Zuverlässigkeit. Die 1206-Bauform ist ein etablierter Standard, der eine hohe Kompatibilität mit automatisierten Bestückungsprozessen gewährleistet und die Effizienz in der Massenproduktion maximiert. Die Wahl von 2,2 kOhm als Einzelwiderstandswert ist eine häufige Anforderung in vielen Designs, was dieses Netzwerk zu einer universellen Komponente für eine breite Palette von elektronischen Applikationen macht.
Anwendungsflexibilität und Designintegration
Die Vielseitigkeit des BCN16 2,2K SMD-Widerstandsnetzwerks liegt in seiner Fähigkeit, in verschiedensten Schaltungsdesigns eingesetzt zu werden. Ob als Teil eines komplexen Filterkreises, zur Begrenzung von Strömen in LED-Anwendungen, als Spannungsteiler zur Referenzspannungserzeugung oder zur Anpassung von Signalen – die vier diskreten Widerstände bieten die notwendige Funktionalität. Die Reduzierung von Einzelkomponenten erleichtert das Platinenlayout erheblich, insbesondere auf doppelseitigen oder Multilayer-Leiterplatten, wo jeder Millimeter kostbar ist. Dies führt nicht nur zu kompakteren Endprodukten, sondern auch zu einer potenziellen Verbesserung der Signalintegrität durch kürzere Leiterbahnen.
Umweltaspekte und Energieeffizienz
Bei der Entwicklung von elektronischen Geräten gewinnt die Energieeffizienz zunehmend an Bedeutung. Widerstandsnetzwerke wie das BCN16 2,2K tragen indirekt zur Energieeffizienz bei, indem sie durch ihre präzisen Werte dazu beitragen, Schaltungen optimal zu konfigurieren und unnötige Energieverluste zu minimieren. Die sorgfältige Auswahl von Materialien und Herstellungsverfahren zielt auch darauf ab, die Umweltbelastung während des gesamten Produktlebenszyklus zu reduzieren, einschließlich der RoHS-Konformität (Restriction of Hazardous Substances), die den Einsatz bestimmter schädlicher Substanzen einschränkt.
Zuverlässigkeit in kritischen Umgebungen
In professionellen und industriellen Anwendungen sind Bauteile gefordert, die auch unter widrigen Umgebungsbedingungen wie Temperaturschwankungen, Feuchtigkeit und Vibrationen zuverlässig funktionieren. Das BCN16 2,2K SMD-Widerstandsnetzwerk ist so konstruiert, dass es diese Anforderungen erfüllt. Die robuste Bauweise und die Qualität der verwendeten Materialien gewährleisten eine hohe Zuverlässigkeit über die gesamte Lebensdauer des Geräts. Die 5%ige Toleranz ist für die meisten Standardanwendungen mehr als ausreichend, und für noch höhere Präzisionsanforderungen stehen in unserem Sortiment auch widerstandsnetzwerke mit engeren Toleranzen zur Verfügung.
FAQ – Häufig gestellte Fragen zu BCN16 2,2K – SMD-Widerstandsnetzwerk 1206, 4×2,2 kOhm, 5%, 3,2×1,6×0,6 mm
Was sind die Hauptvorteile der Verwendung eines SMD-Widerstandsnetzwerks gegenüber einzelnen Widerständen?
Die Hauptvorteile liegen in der Reduzierung der Bauteilanzahl, der Vereinfachung des Platinenlayouts, der Minimierung von Lötstellen und somit einer erhöhten Zuverlässigkeit sowie einer besseren thermischen Performance durch integrierte Wärmeableitung. Dies führt zu kompakteren Designs und potenziell geringeren Produktionskosten.
Ist das BCN16 2,2K für alle Arten von Schaltungen geeignet?
Das BCN16 2,2K ist aufgrund seiner Standardwerte und der 5%igen Toleranz für eine sehr breite Palette von Anwendungen geeignet, darunter Signalverarbeitung, Stromversorgung, Filter und Spannungsteiler. Für extrem präzise Anwendungen, die eine Toleranz von weniger als 5% erfordern, sind möglicherweise spezialisierte Komponenten notwendig.
Welche Vorteile bietet das 1206-Gehäuseformat?
Das 1206-Gehäuse ist ein weit verbreiteter Standard in der Oberflächenmontagetechnik. Es bietet eine gute Balance zwischen Bauraum und Handhabbarkeit für automatisierte Bestückungsmaschinen. Es ist groß genug für eine zuverlässige Lötverbindung und die Wärmeableitung, aber dennoch kompakt genug für moderne, dicht gepackte Designs.
Wie wird die Zuverlässigkeit des BCN16 2,2K unter verschiedenen Umgebungsbedingungen gewährleistet?
Die Zuverlässigkeit wird durch die Verwendung hochwertiger Materialien, präziser Fertigungsprozesse und eine robuste Gehäusekonstruktion sichergestellt. Diese Bauteile sind typischerweise für einen breiten Betriebstemperaturbereich ausgelegt und widerstandsfähig gegenüber mechanischer Belastung und Feuchtigkeit, was eine lange Lebensdauer in verschiedenen Umgebungen garantiert.
Was bedeutet die Toleranz von 5% in der Praxis?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom angegebenen Nennwert (2,2 kOhm) abweichen kann. Für die meisten Standard-Elektronikanwendungen ist diese Toleranz ausreichend, um eine funktionale Schaltung zu gewährleisten. Für Präzisionsschaltungen mit sehr engen Anforderungen an den Widerstandswert können Komponenten mit engeren Toleranzen (z.B. 1% oder 0,1%) erforderlich sein.
Können die vier Widerstände im Netzwerk unabhängig voneinander genutzt werden?
Ja, das BCN16 2,2K ist so konzipiert, dass die vier Widerstandselemente im Inneren des Bauteils elektrisch voneinander isoliert sind und unabhängig voneinander in Ihrer Schaltung verschaltet werden können. Dies ermöglicht eine hohe Flexibilität im Design.
Ist das BCN16 2,2K RoHS-konform?
Ja, die bei Lan.de angebotenen BCN16 2,2K SMD-Widerstandsnetzwerke entsprechen den RoHS-Richtlinien, was bedeutet, dass sie frei von bestimmten gefährlichen Substanzen sind, die für die Umwelt und die menschliche Gesundheit schädlich sein können.
