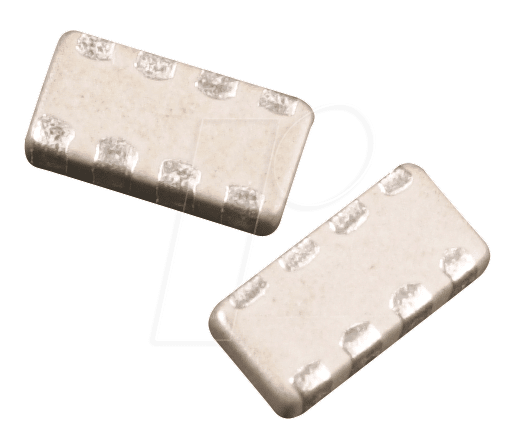

Präzision in kompakter Bauform: Das BCN16 22 – SMD-Widerstandsnetzwerk für anspruchsvolle Schaltungsdesigns
Sie suchen nach einer zuverlässigen und präzisen Lösung zur Strombegrenzung und Spannungsabsenkung in Ihren elektronischen Schaltungen? Das BCN16 22 – ein SMD-Widerstandsnetzwerk im bewährten 1206-Gehäuse – wurde speziell für Entwickler und Hersteller entwickelt, die Wert auf Bauraumoptimierung, thermische Stabilität und exakte elektrische Eigenschaften legen. Dieses Komponent ermöglicht die Implementierung von vier individuellen 22-Ohm-Widerständen in nur einem einzigen Bauteil, was Lötstellen reduziert und die Signalintegrität verbessert.
Warum das BCN16 22 Ihre überlegene Wahl ist
Im Vergleich zu einzelnen SMD-Widerständen bietet das BCN16 22 eine signifikante Verbesserung hinsichtlich Effizienz und Zuverlässigkeit. Die Integration von vier Widerständen in einem kompakten Gehäuse minimiert den Platzbedarf auf der Platine erheblich. Dies ist entscheidend für moderne miniaturisierte elektronische Geräte, bei denen jeder Quadratmillimeter zählt. Darüber hinaus reduziert die geringere Anzahl von Lötverbindungen die Anfälligkeit für kalte Lötstellen und verbessert die allgemeine mechanische und elektrische Robustheit. Die präzise Abstimmung der Widerstandswerte innerhalb des Netzwerks gewährleistet eine konsistente Performance über die gesamte Produktionscharge hinweg, was für die Massenproduktion von elektronischen Geräten unerlässlich ist.
Fortschrittliche Technologie für Ihre Schaltung
Das BCN16 22 repräsentiert die Spitze der Dünnschicht-Technologie für Widerstandsnetzwerke. Durch den Einsatz hochwertiger Materialien und eines sorgfältig kontrollierten Fertigungsprozesses werden Widerstände mit einer Toleranz von 5% realisiert. Dies garantiert, dass die elektrischen Parameter innerhalb der spezifizierten Grenzen liegen, was für präzise Mess- und Regelanwendungen von entscheidender Bedeutung ist. Die 1206-Bauform ist ein etablierter Standard in der Elektronikindustrie, der eine breite Kompatibilität mit gängigen Bestückungsautomaten und Lötverfahren sicherstellt.
Maximale Leistung auf minimalem Raum
Die kompakte Bauform des BCN16 22 ist ein wesentlicher Vorteil. Mit Abmessungen von 3,2 x 1,6 x 0,6 mm passt dieses SMD-Widerstandsnetzwerk problemlos auch auf dicht bestückte Platinen. Die vier internen Widerstände sind jeweils mit 22 Ohm spezifiziert und bieten eine standardisierte Lösung für vielfältige Schaltungsaufgaben. Die 5%ige Toleranz ist für eine breite Palette von Anwendungen ausreichend, bei denen höchste Präzision nicht zwingend erforderlich ist, aber Zuverlässigkeit und Kosteneffizienz im Vordergrund stehen.
Anwendungsbereiche und Vorteile im Detail
Das BCN16 22 findet breite Anwendung in:
- Schaltungsentwurf: Ideal für die Implementierung von Spannungsteilern, Reihen- und Parallelschaltungen von Widerständen in einem einzigen Bauteil.
- Signalverarbeitung: Ermöglicht präzise Anpassung von Signalleitungen und Filterfunktionen.
- Stromversorgung: Dient zur Strombegrenzung und zur Erzeugung von Referenzspannungen.
- Industrielle Elektronik: Robuste Bauweise und zuverlässige Leistung machen es geeignet für anspruchsvolle Umgebungen.
- Consumer Electronics: Platzersparnis und Kosteneffizienz sind entscheidend für die Massenproduktion.
- Telekommunikation: Zuverlässige Leistung für Signalintegrität in Kommunikationsgeräten.
Die Vorteile des BCN16 22 gegenüber einzelnen Widerständen sind zahlreich:
- Reduzierter Platinenbedarf: Vier Widerstände in einem Bauteil sparen wertvollen Platz.
- Vereinfachte Bestückung: Weniger Komponenten und Lötpunkte reduzieren die Fertigungskosten und -zeit.
- Verbesserte Zuverlässigkeit: Weniger Lötstellen bedeuten geringere Fehleranfälligkeit.
- Optimierte elektrische Eigenschaften: Reduzierte parasitäre Effekte durch kürzere Leiterbahnen innerhalb des Bauteils.
- Konsistente Performance: Präzise Abstimmung der internen Widerstände sorgt für reproduzierbare Ergebnisse.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modellbezeichnung | BCN16 22 |
| Bauform (Gehäuse) | 1206 |
| Anzahl der Widerstände | 4 |
| Widerstandswert pro Element | 22 Ohm |
| Toleranz | ±5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Technologie | Dünnschicht |
| Max. Belastbarkeit pro Element | (Typischerweise bis zu 0,25W für 1206, je nach Umgebungstemperatur und Kühlung. Die genauen Werte sind den spezifischen Datenblättern des Herstellers zu entnehmen.) |
| Temperaturkoeffizient | (Typischerweise im Bereich von ±100 ppm/°C bis ±250 ppm/°C für diese Bauform und Toleranzklasse. Genaue Werte sind dem Datenblatt zu entnehmen.) |
| Betriebstemperaturbereich | (Typischerweise -55°C bis +125°C. Genaue Werte sind dem Datenblatt zu entnehmen.) |
| Lötfähigkeit | Geeignet für gängige SMD-Lötverfahren wie Reflow-Löten und Wellenlöten. |
| Material der Widerstandsschicht | Hochwertige Metallschicht oder Kohlenstoffschicht, je nach Hersteller und spezifischer Ausführung. Bietet hohe Stabilität und geringes Rauschen. |
Verständnis der Spezifikationen für optimale Anwendung
Das BCN16 22 ist mit einer Toleranz von 5% spezifiziert. Dies bedeutet, dass der tatsächliche Widerstandswert jedes einzelnen Elements innerhalb des Bauteils um bis zu 5% vom Nennwert von 22 Ohm abweichen kann. Für die meisten Anwendungen im Bereich der Signalaufbereitung, Stromstabilisierung oder als Teil von Spannungsteilern ist diese Toleranz völlig ausreichend. Wenn jedoch Anwendungen höchste Präzision erfordern, beispielsweise in Kalibriergeräten oder hochpräzisen Messinstrumenten, sollten Widerstandsnetzwerke mit geringeren Toleranzen (z.B. 1% oder 0,5%) in Betracht gezogen werden.
Die Bauform 1206 ist eine weit verbreitete Standardgröße für Oberflächenmontage-Bauteile. Sie bietet eine gute Balance zwischen Größe und Handhabbarkeit. Die Abmessungen von 3,2 mm Länge und 1,6 mm Breite ermöglichen eine effiziente Nutzung des Platinenlayouts, während die Höhe von 0,6 mm dafür sorgt, dass das Bauteil auch in Umgebungen mit begrenztem vertikalen Bauraum problemlos eingesetzt werden kann. Die thermische Belastbarkeit eines SMD-Widerstandsnetzwerks wie dem BCN16 22 hängt stark von der Umgebungs- und Kühlungssituation auf der Platine ab. Während einzelne Elemente typischerweise mit einer Leistung von bis zu 0,25 Watt spezifiziert sind, ist es ratsam, die tatsächliche Verlustleistung in der Schaltung zu berechnen und sicherzustellen, dass diese Werte nicht überschritten werden, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden.
Die interne Struktur eines solchen Widerstandsnetzwerks besteht typischerweise aus vier separaten Widerstandsspuren, die auf einem Keramiksubstrat aufgebracht sind. Diese Spuren sind elektrisch miteinander verbunden, um die gewünschte Netzwerkfunktionalität zu erzielen. Die Präzision der Widerstandsnetzwerke wird durch die gleichzeitige Fertigung aller Elemente auf demselben Substrat maximiert, was zu einer besseren Übereinstimmung der Widerstandswerte und thermischen Eigenschaften zwischen den einzelnen Elementen führt. Dies ist ein signifikanter Vorteil gegenüber der Verwendung von vier einzelnen Widerständen, die potenziell unterschiedliche thermische Drift- und Belastungseigenschaften aufweisen könnten.
FAQ – Häufig gestellte Fragen zu BCN16 22 – SMD-Widerstandsnetzwerk 1206, 4×22 Ohm, 5%, 3,2×1,6×0,6 mm
Was ist ein SMD-Widerstandsnetzwerk und wofür wird es verwendet?
Ein SMD-Widerstandsnetzwerk ist ein einzelnes elektronisches Bauteil, das mehrere Widerstände in einem einzigen Gehäuse vereint. Es wird verwendet, um Platz auf der Leiterplatte zu sparen, die Anzahl der Lötstellen zu reduzieren und eine bessere Übereinstimmung der elektrischen und thermischen Eigenschaften zwischen den einzelnen Widerständen zu erzielen. Das BCN16 22 beispielsweise integriert vier Widerstände von je 22 Ohm.
Welche Vorteile bietet die 1206-Bauform des BCN16 22?
Die 1206-Bauform ist eine gängige Standardgröße für SMD-Bauteile, die eine gute Balance zwischen Kompaktheit und Handhabbarkeit bietet. Sie ist gut geeignet für automatisierte Bestückungsprozesse und ermöglicht die Integration in eine Vielzahl von elektronischen Geräten, auch dort, wo der Platz auf der Leiterplatte begrenzt ist.
Ist die Toleranz von 5% für alle Anwendungen ausreichend?
Eine Toleranz von 5% ist für viele Standardanwendungen in der Elektronik, wie z.B. Signalfilterung, Spannungsstabilisierung oder als Teil von Stromversorgungen, völlig ausreichend. Für hochpräzise Messinstrumente oder Kalibrieranwendungen, bei denen Abweichungen im Milliohm- oder noch kleineren Bereich kritisch sind, wären Widerstände mit geringeren Toleranzen (z.B. 1% oder 0,5%) die bessere Wahl.
Wie wird die Leistung des BCN16 22 berechnet?
Die Leistung, die ein einzelner Widerstand im Netzwerk ableiten kann, hängt von seiner Konstruktion und der Kühlung auf der Leiterplatte ab. Für die 1206-Bauform liegt die typische Leistung pro Element bei etwa 0,25 Watt unter Standardbedingungen. Es ist jedoch unerlässlich, die tatsächliche Verlustleistung in Ihrer spezifischen Schaltung zu berechnen, um sicherzustellen, dass die maximal zulässige Leistung nicht überschritten wird.
Kann das BCN16 22 mit automatischen Bestückungsmaschinen verarbeitet werden?
Ja, das BCN16 22 im 1206-Gehäuse ist für die Verarbeitung mit gängigen automatischen SMD-Bestückungsmaschinen konzipiert. Seine standardisierte Bauform und die sichere Verbindungstechnik ermöglichen eine effiziente Integration in den Fertigungsprozess.
Welche Art von Lötverfahren sind für das BCN16 22 geeignet?
Das BCN16 22 ist für verschiedene SMD-Lötverfahren geeignet, darunter Reflow-Löten und Wellenlöten. Die Wahl des Lötverfahrens hängt von den spezifischen Anforderungen des Produktionsprozesses und der Platine ab.
Was bedeutet „Widerstandsnetzwerk“ im Kontext des BCN16 22?
Im Kontext des BCN16 22 bedeutet „Widerstandsnetzwerk“, dass vier diskrete Widerstandselemente in einem einzigen, monolithischen Bauteil untergebracht sind. Diese Elemente sind nicht einfach nur vier einzelne Widerstände nebeneinander platziert, sondern integriert in einer Weise, die eine verbesserte elektrische und thermische Übereinstimmung gewährleistet und gleichzeitig den Platzbedarf auf der Leiterplatte minimiert.
