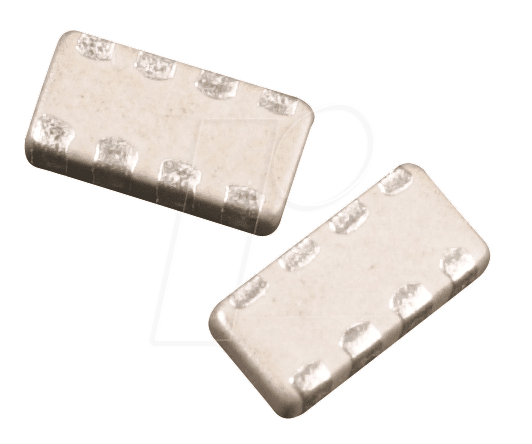

BCN16 1,0K – Präzision und Effizienz für Ihre Elektronikprojekte
Das BCN16 1,0K SMD-Widerstandsnetzwerk ist die ideale Lösung für Entwickler und Hersteller, die eine kompakte und hochpräzise Widerstandskonfiguration für ihre Leiterplatten benötigen. Es optimiert Schaltungsdesigns durch die Integration mehrerer Widerstände in einem einzigen Bauteil, was den Platzbedarf auf der Platine reduziert und den Montageprozess vereinfacht.
Das BCN16 1,0K: Die überlegene Wahl für anspruchsvolle Schaltungen
Im Vergleich zu herkömmlichen Einzelwiderständen bietet das BCN16 1,0K signifikante Vorteile. Die vordefinierte Anordnung der vier 1 kOhm Widerstände im 1206-SMD-Gehäuse minimiert Montagefehler und spart wertvollen Bauraum auf der Platine. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte, von Consumer-Elektronik bis hin zu spezialisierten industriellen Anwendungen. Die konsistente Qualität und die enge Toleranz von 5% gewährleisten eine zuverlässige Performance, die mit einzelnen, diskreten Bauteilen oft schwerer zu erreichen ist. Die integrierte Natur des Netzwerks reduziert zudem die Anzahl der Lötpunkte, was zu einer erhöhten Zuverlässigkeit und potenziell geringeren Herstellungskosten führt.
Technische Spezifikationen und herausragende Merkmale
Das BCN16 1,0K zeichnet sich durch seine sorgfältig definierten elektrischen und physikalischen Eigenschaften aus, die es zu einer erstklassigen Komponente für eine Vielzahl von Applikationen machen:
- Konfiguration: Vier unabhängige 1 kOhm Widerstände.
- Bauform: SMD (Surface Mount Device) im gängigen 1206-Format.
- Toleranz: 5% Widerstandstoleranz, was eine gute Balance zwischen Präzision und Kosten darstellt.
- Abmessungen: Kompakte Maße von 3,2 mm x 1,6 mm x 0,6 mm für maximale Flächeneffizienz.
- Material: Hochwertiges Keramiksubstrat für ausgezeichnete thermische Eigenschaften und mechanische Stabilität.
- Beschichtung: Robuste äußere Isolierschicht für Schutz und einfache Handhabung während der Produktion.
- Anschlussflächen: Präzise gefertigte Kupfer- oder Nickel-Anschlussflächen für optimale Lötbarkeit.
Anwendungsbereiche und Einsatzmöglichkeiten
Das BCN16 1,0K SMD-Widerstandsnetzwerk ist aufgrund seiner Vielseitigkeit und Zuverlässigkeit prädestiniert für den Einsatz in einer breiten Palette von elektronischen Geräten und Systemen. Seine Fähigkeit, diskrete Widerstände zu ersetzen, macht es zu einer attraktiven Wahl für:
- Digitale Schaltungen: Einsatz als Pull-up- oder Pull-down-Widerstände in Logikschaltungen zur Stabilisierung von Signalen.
- Sensorschnittstellen: Als Teil von Signalaufbereitungsstufen für analoge Sensoren, wo präzise Widerstandswerte zur Kalibrierung und Verstärkung notwendig sind.
- Stromversorgungen: In Spannungsreglerschaltungen oder als Teil von Filterkreisen zur Optimierung der Energieversorgung.
- Kommunikationselektronik: In HF-Schaltungen oder für Datenleitungsabschlusswiderstände, wo Signalintegrität von höchster Bedeutung ist.
- Mess- und Prüfgeräte: In Präzisionsinstrumenten, die eine hohe Stabilität und Genauigkeit erfordern.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, die auf robuste und langlebige Komponenten angewiesen sind.
- Consumer-Elektronik: In einer Vielzahl von Geräten wie Audioverstärkern, Displayschnittstellen oder Netzwerkgeräten.
Die Vorteile des SMD-Widerstandsnetzwerks BCN16 1,0K im Detail
Die Entscheidung für ein integriertes Widerstandsnetzwerk wie das BCN16 1,0K bietet eine Reihe von entscheidenden Vorteilen gegenüber der Verwendung einzelner Widerstände. Diese Vorteile manifestieren sich in der Entwicklungsphase, während der Fertigung und in der Endleistung des elektronischen Produkts:
- Platzersparnis: Durch die Integration von vier Widerständen in einem einzigen Gehäuse wird der Bedarf an Leiterplattenfläche drastisch reduziert. Dies ist ein kritischer Faktor bei der Entwicklung immer kleinerer und kompakterer Geräte.
- Reduzierte Stückliste: Weniger Einzelbauteile bedeuten eine einfachere Lagerhaltung, eine geringere Anzahl von Komponenten auf dem Stücklisten (BOM) und somit oft auch niedrigere Einkaufskosten.
- Beschleunigte Montage: Automatische Bestückungsmaschinen können ein einzelnes Widerstandsnetzwerk schneller und effizienter platzieren als vier separate Widerstände. Dies führt zu kürzeren Produktionszeiten und potenziell niedrigeren Fertigungskosten.
- Verbesserte Zuverlässigkeit: Die Anzahl der Lötpunkte wird reduziert. Weniger Lötstellen bedeuten weniger potenzielle Fehlerquellen wie kalte Lötstellen oder fehlerhafte Verbindungen, was die Langzeit-Zuverlässigkeit des Produkts erhöht.
- Konsistente elektrische Performance: Widerstandsnetzwerke werden typischerweise unter streng kontrollierten Bedingungen gefertigt, was zu einer gleichmäßigeren und besser vorhersagbaren elektrischen Leistung über alle Widerstände im Netzwerk führt.
- Vereinfachtes Leiterplattendesign: Die vordefinierten Verbindungen innerhalb des Netzwerks vereinfachen das Routing auf der Leiterplatte und können helfen, komplexe Verkabelungen zu vermeiden.
- Gleichmäßige thermische Eigenschaften: Das gemeinsame Substrat ermöglicht eine gleichmäßigere Wärmeableitung, was in bestimmten Anwendungen von Vorteil sein kann.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | BCN16 1,0K |
| Typ | SMD-Widerstandsnetzwerk |
| Bauform / Gehäuse | 1206 |
| Widerstandswert pro Element | 1 kOhm |
| Anzahl der Elemente | 4 |
| Widerstandstoleranz | ± 5% |
| Nennleistung pro Element (bei 70°C) | 0,125 W (typisch für 1206 Gehäuse bei 1k Ohm) |
| Maximale Betriebsspannung | 50 V (typisch für 1206 Gehäuse) |
| Temperaturkoeffizient | ± 200 ppm/°C (typisch) |
| Arbeitstemperaturbereich | -55 °C bis +155 °C |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Anschlussart | Oberflächenmontage (SMD) |
| Material des Substrats | Keramik |
| Verpackung | Tape & Reel (Standard für Massenproduktion) |
FAQ – Häufig gestellte Fragen zu BCN16 1,0K – SMD-Widerstandsnetzwerk 1206, 4×1 kOhm, 5%, 3,2×1,6×0,6 mm
Was ist ein SMD-Widerstandsnetzwerk und wie unterscheidet es sich von Einzelwiderständen?
Ein SMD-Widerstandsnetzwerk ist ein elektronisches Bauteil, das mehrere Widerstände in einem einzigen Gehäuse für die Oberflächenmontage integriert. Im Gegensatz zu einzelnen, diskreten Widerständen vereinfacht es das Schaltungsdesign und die Leiterplattenbestückung, indem es mehrere Funktionen in einem Bauteil bündelt, was zu Platzersparnis und erhöhter Zuverlässigkeit führt.
Für welche spezifischen Anwendungen eignet sich das BCN16 1,0K besonders gut?
Das BCN16 1,0K eignet sich hervorragend für Anwendungen, bei denen mehrere gleiche Widerstandswerte benötigt werden und Platzersparnis sowie einfache Bestückung wichtig sind. Dazu gehören digitale Schaltungen (z.B. Pull-up/Pull-down), Signalaufbereitung, Stromversorgungsmodule, Kommunikationsgeräte und Messinstrumente.
Ist die 5% Toleranz für präzise Anwendungen ausreichend?
Die 5% Toleranz ist für eine Vielzahl von Standardanwendungen absolut ausreichend und bietet eine gute Balance zwischen Genauigkeit und Kosteneffizienz. Für extrem kritische oder hochpräzise Anwendungen, bei denen noch engere Toleranzen erforderlich sind, gibt es spezielle Widerstandsnetzwerke mit 1% oder noch geringeren Toleranzen. Der BCN16 1,0K ist jedoch für die meisten typischen elektronischen Schaltungen die richtige Wahl.
Wie wird das BCN16 1,0K auf der Leiterplatte montiert?
Das BCN16 1,0K ist ein SMD-Bauteil (Surface Mount Device). Es wird auf die Oberfläche einer Leiterplatte gelötet. Die Montage erfolgt typischerweise maschinell mit Lötpaste und Reflow-Lötverfahren, was eine schnelle und präzise Platzierung für die Massenproduktion ermöglicht.
Welche Vorteile bietet die Verwendung von Widerstandsnetzwerken in Bezug auf die Zuverlässigkeit?
Die Hauptvorteile für die Zuverlässigkeit liegen in der Reduzierung der Anzahl der benötigten Lötpunkte auf der Leiterplatte. Weniger Lötstellen bedeuten weniger potenzielle Fehlerquellen, was die Wahrscheinlichkeit von Fehlfunktionen im Betrieb verringert und die allgemeine Robustheit der Schaltung erhöht.
Kann das BCN16 1,0K zur Entkopplung von Spannungen verwendet werden?
Während Widerstandsnetzwerke wie das BCN16 1,0K nicht primär für die Entkopplung von Spannungen im Sinne von Kondensatoren konzipiert sind, können sie als Teil von Filterkreisen oder zur Lastteilung in Stromversorgungsanwendungen eingesetzt werden, was indirekt zur Stabilität der Spannungsversorgung beitragen kann.
Wie beeinflussen die Abmessungen (3,2 x 1,6 x 0,6 mm) das Design meiner Leiterplatte?
Die kompakten Abmessungen im 1206-Format ermöglichen eine signifikante Flächeneffizienz auf Ihrer Leiterplatte. Sie können damit mehr Funktionalität auf kleinerem Raum unterbringen oder bestehende Designs weiter miniaturisieren, was insbesondere bei mobilen Geräten und IoT-Anwendungen ein wichtiger Faktor ist.
