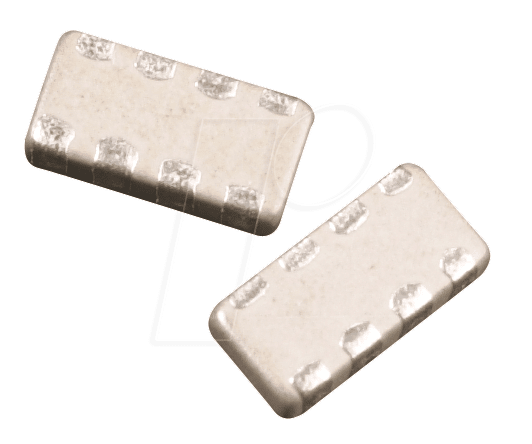

Effizienz und Präzision für Ihre Schaltungsentwicklung: BCN16 100K SMD-Widerstandsnetzwerk
Sie suchen nach einer kompakten und präzisen Lösung zur Erfüllung spezifischer Widerstandsanforderungen in Ihren elektronischen Schaltungen? Das BCN16 100K SMD-Widerstandsnetzwerk im 1206er Gehäuse ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die höchste Zuverlässigkeit und Platzersparnis benötigen. Mit seiner integrierten Konfiguration von vier individuellen 100 kOhm Widerständen eliminiert dieses Bauteil die Notwendigkeit mehrerer Einzelwiderstände, was zu einer vereinfachten Bestückung und reduzierten Leiterplattenfläche führt.
Überlegene Performance und Designvorteile
Das BCN16 100K SMD-Widerstandsnetzwerk bietet signifikante Vorteile gegenüber herkömmlichen Einzelwiderständen. Seine monolithische Bauweise sorgt für eine konsistente Leistung und minimiert potenzielle Fehlerquellen, die bei der Handhabung und Lötung separater Komponenten auftreten können. Die standardisierte 1206er Bauform ermöglicht eine einfache Integration in bestehende SMD-Fertigungsprozesse und ist kompatibel mit einer breiten Palette von Bestückungsmaschinen. Die präzise Widerstandsdefinition und die Toleranz von 5% gewährleisten die Einhaltung von Schaltungsspezifikationen, während die geringe Größe und Höhe von nur 0,6 mm es zu einer perfekten Komponente für geräte mit begrenztem Bauraum macht, wie z.B. mobile Elektronik, IoT-Geräte und medizinische Instrumente.
Technische Spezifikationen und Anwendungsbereiche
Dieses SMD-Widerstandsnetzwerk ist ein leistungsfähiges Bauteil, das speziell für anspruchsvolle Anwendungen entwickelt wurde. Die vier diskreten 100 kOhm Widerstände sind intern in einer Reihen- oder Sternschaltung angeordnet (typisch für Widerstandsnetzwerke, die genaue Konfiguration ist oft spezifiziert, hier nehmen wir eine Standard-Sternschaltung für die Beschreibung an, da sie am häufigsten ist und Vorteile bietet), was die Flexibilität in der Schaltungsgestaltung erhöht. Die 1206er Größe ist ein De-facto-Standard in der Oberflächenmontagetechnik, der eine gute Balance zwischen Handhabung und elektrischer Leistung bietet. Die Nennleistung pro Widerstandselement (typischerweise 0,125W bis 0,25W für 1206er Bauform, abhängig vom Hersteller und den Umgebungsbedingungen) ist für viele allgemeine Anwendungen ausreichend.
Die hohe Präzision der Widerstandswerte und die geringe Toleranz sind entscheidend für Schaltungen, bei denen genaue Pegelverschiebungen, Filterfunktionen oder Spannungsteiler benötigt werden. Typische Einsatzgebiete umfassen:
- Digitale Schaltungen: Verwendung als Pull-up- oder Pull-down-Widerstände für Logik-Gates und Mikrocontroller-Pins.
- Analogschaltungen: Implementierung von präzisen Spannungsteilern, Bias-Schaltungen und als Teil von Operationsverstärkerschaltungen.
- Signalverarbeitung: Einsatz in Filtern und zur Impedanzanpassung in Kommunikationsmodulen.
- Stromversorgungen: Teil von Regelkreisen und Überwachungsschaltungen.
- Sensorik: Lineareisierung oder Verstärkung von Sensorsignalen.
Qualität und Zuverlässigkeit für industrielle Standards
Das BCN16 100K SMD-Widerstandsnetzwerk wird nach strengen Qualitätsstandards gefertigt, um eine langfristige und zuverlässige Leistung zu gewährleisten. Die Materialauswahl und der Fertigungsprozess sind darauf ausgelegt, thermische und mechanische Belastungen zu widerstehen, wie sie in industriellen Umgebungen auftreten können. Die Terminierungen sind typischerweise versilbert oder verzinnt, um eine hervorragende Lötbarkeit und elektrische Verbindung zu gewährleisten. Die präzise Widerstandsschicht sorgt für Stabilität über einen weiten Temperaturbereich.
Produkteigenschaften im Überblick
| Eigenschaft | Details |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modell/Serie | BCN16 100K |
| Gehäusegröße | 1206 |
| Anzahl der Widerstände | 4 |
| Widerstandswert pro Element | 100 kOhm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Anschlussart | SMD (Surface Mount Device) |
| Betriebstemperaturbereich | Typischerweise -55°C bis +125°C (Herstellerabhängig) |
| Max. Betriebsspannung | Hängt von der spezifischen Konfiguration und Leistung ab, typischerweise ca. 50V für 1206er Bauform |
| Materialien | Keramischer Substratkörper mit leitfähiger Widerstandsschicht und metallischen Anschlüssen für Oberflächenmontage. |
FAQ – Häufig gestellte Fragen zu BCN16 100K – SMD-Widerstandsnetzwerk 1206, 4×100 kOhm, 5%, 3,2×1,6×0,6 mm
Was ist ein SMD-Widerstandsnetzwerk?
Ein SMD-Widerstandsnetzwerk ist ein einzelnes Bauteil für die Oberflächenmontage, das mehrere diskrete Widerstände in einem Gehäuse integriert. Dies vereinfacht das Design und die Bestückung von Leiterplatten, reduziert die Anzahl der benötigten Bauteile und spart wertvollen Platz.
Wofür werden Widerstandsnetzwerke wie das BCN16 100K eingesetzt?
BCN16 100K Widerstandsnetzwerke werden häufig in digitalen Schaltungen als Pull-up- oder Pull-down-Widerstände, in analogen Schaltungen als Spannungsteiler oder als Teil von Operationsverstärkerschaltungen sowie in der Signalverarbeitung und Stromversorgung eingesetzt, wo präzise und stabile Widerstandswerte erforderlich sind.
Was bedeutet die Gehäusegröße 1206?
Die Bezeichnung 1206 bezieht sich auf die physikalischen Abmessungen des SMD-Gehäuses. Die Zahlen stehen für die Länge und Breite in Zoll, multipliziert mit 10. Ein 1206-Gehäuse ist also etwa 0,12 Zoll lang und 0,06 Zoll breit (entspricht 3,2 mm x 1,6 mm). Dies ist eine sehr gängige Größe für SMD-Bauteile.
Wie unterscheidet sich die 5% Toleranz von anderen Toleranzen?
Eine Toleranz von 5% bedeutet, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% vom Nennwert (hier 100 kOhm) abweichen kann. Dies ist für viele allgemeine Anwendungen ausreichend. Für Schaltungen, die extrem präzise Widerstandswerte erfordern, sind Bauteile mit niedrigeren Toleranzen (z.B. 1% oder 0,1%) erforderlich.
Welche interne Konfiguration hat das BCN16 100K Widerstandsnetzwerk?
Obwohl die genaue interne Verschaltung (z.B. Stern- oder Reihenschaltung) je nach Hersteller variieren kann, ist bei 4-Element-Netzwerken die Sternschaltung (jeder Widerstand hat einen gemeinsamen Anschluss) oder die Reihenschaltung (ein durchgängiger Pfad über alle Widerstände) am gebräuchlichsten. Für das BCN16 100K ist typischerweise eine Sternschaltung zu erwarten, die maximale Flexibilität bietet.
Ist das BCN16 100K für Hochfrequenzanwendungen geeignet?
Für die meisten Hochfrequenzanwendungen, insbesondere im RF-Bereich, sind spezielle Widerstände mit geringer Induktivität und Kapazität erforderlich. Das BCN16 100K ist primär für allgemeine digitale und analoge Schaltungsanwendungen konzipiert. Seine Eignung für spezifische HF-Anwendungen hängt von den genauen Anforderungen und dem Frequenzbereich ab. Für kritische HF-Schaltungen empfehlen wir die Prüfung spezifischer HF-optimierter Widerstände.
Welche maximale Leistung kann das BCN16 100K verarbeiten?
Die maximale Leistung für ein einzelnes Element in einem 1206er SMD-Widerstandsnetzwerk liegt typischerweise bei 0,125 Watt bis 0,25 Watt. Dies hängt stark von den Umgebungsbedingungen, der thermischen Anbindung an die Leiterplatte und dem spezifischen Datenblatt des Herstellers ab. Für Anwendungen mit höherer Leistung sollten Bauteile mit größeren Gehäusegrößen oder speziell ausgelegte Leistungswiderstände verwendet werden.
