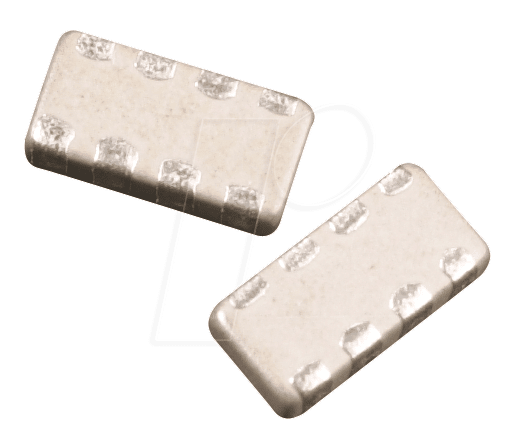

BCN16 100 – SMD-Widerstandsnetzwerk 1206: Präzision und Effizienz für anspruchsvolle Schaltungen
Sie suchen nach einer kompakten und zuverlässigen Lösung zur Widerstands-Netzwerkintegration in Ihren SMD-Schaltungsdesigns? Das BCN16 100 – SMD-Widerstandsnetzwerk 1206 wurde speziell entwickelt, um Platz zu sparen, die Anzahl der Komponenten zu reduzieren und die Leistung Ihrer elektronischen Geräte durch präzise Widerstandswerte zu optimieren. Ideal für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf höchste Qualität und Effizienz legen.
Vorteile des BCN16 100 – SMD-Widerstandsnetzwerks
Das BCN16 100 – SMD-Widerstandsnetzwerk 1206 bietet eine überlegene Leistung gegenüber der diskreten Platzierung einzelner Widerstände. Durch die Integration von vier 100-Ohm-Widerständen in einem einzigen Bauteil der Bauform 1206 profitieren Sie von:
- Signifikante Platzersparnis: Reduziert den benötigten Platz auf der Leiterplatte erheblich, was für kompakte Designs unerlässlich ist.
- Reduzierte Montagekosten: Weniger Einzelkomponenten bedeuten weniger Lötpunkte und eine schnellere Bestückung, was die Produktionskosten senkt.
- Verbesserte Signalintegrität: Kürzere Leiterbahnwege zwischen den Widerstandselementen minimieren parasitäre Effekte und verbessern die Signalqualität.
- Höhere Zuverlässigkeit: Weniger Lötstellen und eine integrierte Bauweise reduzieren potenzielle Fehlerquellen.
- Gleichbleibende Leistung: Jede Widerstandseinheit ist präzise gefertigt, um konsistente elektrische Eigenschaften über alle vier Elemente hinweg zu gewährleisten.
Technische Spezifikationen und Konstruktion
Das BCN16 100 – SMD-Widerstandsnetzwerk 1206 zeichnet sich durch seine robusten Spezifikationen und seine durchdachte Konstruktion aus. Die Bauform 1206 bietet eine ideale Balance zwischen Größe und Handhabungsfreundlichkeit für automatisierte Bestückungsprozesse. Jede der vier integrierten 100-Ohm-Widerstandseinheiten ist mit einer Toleranz von 5% gefertigt, was eine hohe Genauigkeit für eine breite Palette von Anwendungen ermöglicht. Die äußeren Abmessungen von 3,2 mm x 1,6 mm x 0,6 mm sind präzise gefertigt, um eine nahtlose Integration in bestehende SMD-Fertigungsprozesse zu gewährleisten.
Anwendungsbereiche für präzise Widerstandsnetzwerke
Dieses SMD-Widerstandsnetzwerk findet breite Anwendung in verschiedenen elektronischen Bereichen, in denen präzise Widerstandswerte und eine kompakte Bauform gefordert sind. Dazu gehören:
- Telekommunikation: In Schaltungen zur Signalaufbereitung und Filterung.
- Unterhaltungselektronik: Als Teil von Audio- und Videosignalpfaden, wo Rauschunterdrückung und präzise Pegelanpassung entscheidend sind.
- Industrielle Steuerungen: Zur Kalibrierung von Sensoren und zur Stromkreisstabilisierung in Mess- und Regeltechnik.
- Medizintechnik: In kompakten Geräten, bei denen Zuverlässigkeit und geringer Platzbedarf oberste Priorität haben.
- Automobilindustrie: Für die Verkabelung und Signalverarbeitung in modernen Fahrzeugen.
Qualität und Beständigkeit
Die Fertigung des BCN16 100 – SMD-Widerstandsnetzwerks unterliegt strengen Qualitätskontrollen. Dies garantiert, dass jeder Baustein den spezifizierten Leistungsanforderungen entspricht und auch unter anspruchsvollen Umgebungsbedingungen stabil funktioniert. Die verwendeten Materialien sind sorgfältig ausgewählt, um eine hohe thermische Belastbarkeit und Beständigkeit gegen Umwelteinflüsse zu gewährleisten. Die präzise aufgebrachte Widerstandsschicht bietet eine ausgezeichnete Langzeitstabilität und verhindert Drift-Effekte, die bei minderwertigen Komponenten auftreten können.
Detaillierte Produkt-Eigenschaften
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modellbezeichnung | BCN16 100 |
| Bauform | 1206 |
| Anzahl der Widerstände | 4 |
| Widerstandswert pro Element | 100 Ohm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Material der Widerstandsschicht | Metallschicht auf Keramiksubstrat |
| Anschlusskontakte | Verzinnte Kupferkontakte für optimierte Lötbarkeit |
| Maximale Belastbarkeit pro Element (typisch) | Ca. 0,125 W (abhängig von Umgebungsbedingungen und Kühlung) |
| Betriebstemperaturbereich | -55°C bis +155°C |
| Einsatzgebiet | Signalverarbeitung, Spannungsteiler, Stromlimitierung, Filter |
Häufig gestellte Fragen zu BCN16 100 – SMD-Widerstandsnetzwerk 1206
Was ist der Hauptvorteil der Verwendung eines SMD-Widerstandsnetzwerks gegenüber einzelnen Widerständen?
Der Hauptvorteil liegt in der signifikanten Platzersparnis auf der Leiterplatte und der Reduzierung der Anzahl der zu bestückenden Komponenten. Dies führt zu kompakteren Designs, geringeren Produktionskosten und potenziell verbesserter Signalintegrität durch kürzere Leiterbahnen.
Ist die Toleranz von 5% für präzise Anwendungen ausreichend?
Die 5%ige Toleranz ist für viele Standardanwendungen im Bereich der Signalverarbeitung, Stromlimitierung und als Spannungsteiler absolut ausreichend. Für extrem kritische Präzisionsmessungen oder Kalibrierungen, bei denen noch feinere Abstufungen erforderlich sind, könnten spezialisierte Widerstandsnetzwerke mit geringerer Toleranz (z.B. 1% oder 0,1%) in Erwägung gezogen werden. Das BCN16 100 ist jedoch eine hervorragende Wahl für die Mehrheit der professionellen Einsatzgebiete.
Wie wirkt sich die Bauform 1206 auf die Bestückung und Zuverlässigkeit aus?
Die Bauform 1206 ist ein gängiger Standard für SMD-Bauteile, der sowohl für manuelle Lötprozesse als auch für automatisierte Bestückungsmaschinen gut geeignet ist. Diese Größe bietet eine gute Balance zwischen physischer Robustheit und Platzbedarf. Die integrierte Bauweise reduziert die Anzahl der Lötstellen, was die Zuverlässigkeit des Gesamtdesigns erhöht, da weniger potenzielle Fehlerquellen vorhanden sind.
Welche Materialien werden typischerweise für die Widerstandsschicht in solchen Bauteilen verwendet?
Typischerweise werden Widerstandsnetzwerke wie das BCN16 100 mit einer Metallschicht-Technologie gefertigt, die auf einem robusten Keramiksubstrat aufgebracht wird. Diese Methode gewährleistet eine gute thermische Belastbarkeit, Stabilität über die Zeit und eine präzise Widerstandsdefinition.
Wie hoch ist die maximale Belastbarkeit eines einzelnen Widerstands im Netzwerk?
Die typische maximale Belastbarkeit pro Element eines 1206 SMD-Widerstandsnetzwerks liegt bei etwa 0,125 Watt. Diese Angabe kann jedoch stark von den tatsächlichen Umgebungsbedingungen, der Wärmeableitung auf der Leiterplatte und der Art der Anwendung abhängen. Es ist ratsam, die Belastbarkeit im Kontext Ihrer spezifischen Schaltung zu überprüfen.
Kann das BCN16 100 auch bei erhöhten Temperaturen eingesetzt werden?
Ja, das BCN16 100 ist für einen weiten Betriebstemperaturbereich von -55°C bis +155°C ausgelegt. Dies macht es geeignet für Anwendungen, die auch unter variierenden thermischen Bedingungen zuverlässig funktionieren müssen.
Welche Art von Lötprozessen sind für dieses Widerstandsnetzwerk empfohlen?
Das BCN16 100 ist für gängige SMD-Lötprozesse wie Reflow-Löten optimiert. Die verzinnte Kontaktfläche sorgt für eine gute Benetzbarkeit und eine zuverlässige Verbindung mit den Lötpads auf Ihrer Leiterplatte.
