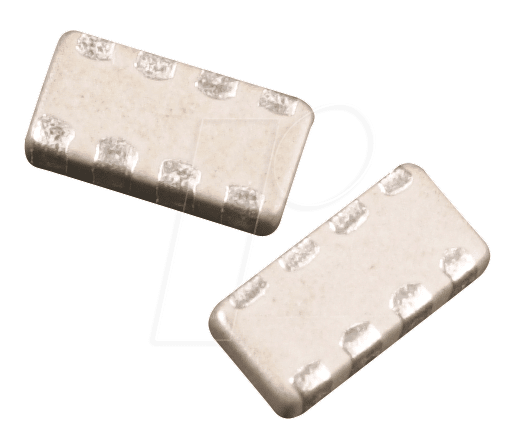

BCN16 10 – SMD-Widerstandsnetzwerk 1206: Präzision für anspruchsvolle Schaltungen
Das BCN16 10 – SMD-Widerstandsnetzwerk 1206 ist die ideale Lösung für Elektronikentwickler, Reparaturtechniker und Hobbyisten, die auf höchste Präzision und Zuverlässigkeit in ihren Schaltungen angewiesen sind. Es ermöglicht die Integration mehrerer Widerstände in einem einzigen kompakten Bauteil, was zu einer erheblichen Platzersparnis und einer Vereinfachung des Leiterplattendesigns führt. Speziell für Anwendungen, bei denen geringe Toleranzen und stabile elektrische Eigenschaften gefordert sind, bietet dieses Widerstandsnetzwerk eine überlegene Alternative zu einzelnen SMD-Widerständen.
Technologische Überlegenheit und Anwendungsvorteile
Im Gegensatz zu einzelnen diskreten Widerständen, die mehr Lötpunkte und eine größere Fläche auf der Leiterplatte beanspruchen, vereint das BCN16 10 die Funktionalität von vier einzelnen 10-Ohm-Widerständen in einem einzigen 1206-SMD-Gehäuse. Diese Integration reduziert nicht nur die Komplexität des Schaltungsdesigns, sondern minimiert auch die Anzahl potenzieller Fehlerquellen während des Bestückungsprozesses. Die präzise Kalibrierung und die geringe Toleranz von 5% gewährleisten eine konsistente und vorhersagbare Leistung, die für empfindliche elektronische Schaltungen unerlässlich ist. Die robuste Bauweise und die thermische Stabilität machen es zu einer verlässlichen Komponente, selbst unter anspruchsvollen Betriebsbedingungen.
Maximale Effizienz durch integrierte Widerstandsnetzwerke
Die Verwendung von integrierten Widerstandsnetzwerken wie dem BCN16 10 bietet signifikante Vorteile in Bezug auf Effizienz und Leistung. Durch die Reduzierung der Bauteilanzahl werden nicht nur Kosten für Komponenten und Bestückung gesenkt, sondern auch die Signalintegrität verbessert. Weniger Verbindungsstellen bedeuten weniger potenzielle Reflexionen und parasitäre Effekte, was besonders in Hochfrequenzanwendungen von Bedeutung ist. Die gleichbleibende Qualität und die präzise Fertigung dieses Netzwerks garantieren eine herausragende Performance, die durch die Verwendung individueller Widerstände nur mit hohem Aufwand erreicht werden kann.
Technische Spezifikationen und Materialgüte
Das BCN16 10 – SMD-Widerstandsnetzwerk 1206 zeichnet sich durch seine hochpräzise Ausführung aus, die für anspruchsvolle elektronische Anwendungen konzipiert ist. Die Widerstandswerte von jeweils 10 Ohm innerhalb des Netzwerks sind mit einer Toleranz von 5% gefertigt, was eine zuverlässige und konsistente Leistung über einen weiten Temperaturbereich sicherstellt. Das Gehäuse im Standard 1206-SMD-Format mit Abmessungen von 3,2 mm x 1,6 mm x 0,6 mm ermöglicht eine einfache Integration in bestehende Leiterplattendesigns und ist kompatibel mit gängigen automatisierten Bestückungsprozessen. Die interne Struktur und die verwendeten Materialien sind auf Langlebigkeit und Stabilität ausgelegt, um auch unter mechanischer und thermischer Belastung eine gleichbleibende Funktionalität zu gewährleisten.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | SMD-Widerstandsnetzwerk |
| Modellbezeichnung | BCN16 10 |
| Gehäusegröße | 1206 |
| Anzahl der Widerstände | 4 |
| Einzelwiderstandswert | 10 Ohm |
| Toleranz | 5% |
| Abmessungen (L x B x H) | 3,2 mm x 1,6 mm x 0,6 mm |
| Anschlussart | Oberflächenmontage (SMD) |
| Betriebstemperaturbereich | Branchenüblich stabil, typischerweise -55°C bis +125°C (spezifische Datenblattangabe empfohlen) |
| Widerstandsbelastbarkeit | Generell für 1206-Gehäuse typisch, siehe Datenblatt für genaue Leistungswerte pro Widerstandselement |
Anwendungsbereiche und Integrationspotenzial
Das BCN16 10 – SMD-Widerstandsnetzwerk 1206 findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und -produktion. Seine primäre Stärke liegt in der präzisen Signalaufbereitung und -konditionierung. Typische Einsatzgebiete umfassen:
- Schaltungsdesign: Ideal für die Reduzierung der Bauteilanzahl auf Leiterplatten, was zu kompakteren und kostengünstigeren Designs führt.
- Signalverarbeitung: Perfekt geeignet für Anwendungen, die stabile und exakte Spannungsteiler, Strommessungen oder Filterfunktionen erfordern.
- Digitale und analoge Schaltungen: Universell einsetzbar zur Bias-Schaltung von Transistoren, Pull-up- oder Pull-down-Widerständen in Logikschaltungen oder zur Anpassung von Signalpegeln.
- Messtechnik und Prüfgeräte: Die hohe Präzision und die geringe Toleranz gewährleisten genaue Messergebnisse und zuverlässige Funktionalität in anspruchsvollen Testumgebungen.
- Telekommunikation und Netzwerktechnik: Wichtig für die Signalintegrität und die Performance von Sende- und Empfangseinheiten.
- Industrielle Automatisierung: Zuverlässige Komponente für Steuerungssysteme, Sensorik und Aktuatorik, wo Robustheit und Präzision gefragt sind.
Die 1206-Bauform ist ein etablierter Standard in der SMD-Technologie und gewährleistet eine hohe Kompatibilität mit gängigen Bestückungsmaschinen und Lötverfahren wie Reflow-Löten.
Qualitätsmerkmale und Zuverlässigkeit
Die Auswahl des BCN16 10 – SMD-Widerstandsnetzwerks 1206 basiert auf der Gewissheit höchster Qualitätsstandards. Jedes Widerstandsnetzwerk wird unter strengen Fertigungskontrollen hergestellt, um die spezifizierten elektrischen Eigenschaften konstant zu gewährleisten. Die verwendeten Materialien, insbesondere die Widerstandsschicht und die Anschlussflächen, sind auf Langlebigkeit und Oxidationsbeständigkeit optimiert. Dies resultiert in einer geringen Alterung der Widerstandswerte und einer hohen Stabilität unter wechselnden Umgebungsbedingungen. Die präzise Anordnung der einzelnen Widerstandselemente im Netzwerk minimiert zudem interne thermische Gradienten, was zu einer verbesserten thermischen Performance und Lebensdauer des Bauteils beiträgt.
Vorteile der Nutzung von Widerstandsnetzwerken im Vergleich zu Einzelbauteilen
- Platzersparnis: Reduziert die Anzahl der benötigten Komponenten und somit den Platzbedarf auf der Leiterplatte signifikant.
- Kostenreduktion: Geringere Stückkosten bei größeren Stückzahlen und Reduzierung von Bestückungskosten durch weniger Lötpunkte.
- Verbesserte Signalintegrität: Weniger Verbindungen reduzieren potenzielle Störsignale und Reflexionen.
- Vereinfachtes Design und Layout: Erleichtert das Layout der Leiterplatte und reduziert die Komplexität des Schaltplans.
- Höhere Zuverlässigkeit: Weniger Lötstellen bedeuten weniger potenzielle Fehlerquellen.
- Konsistente Leistung: Präzisionsgefertigt, um gleichbleibende Widerstandswerte und Toleranzen zu gewährleisten.
BCN16 10 – SMD-Widerstandsnetzwerk 1206: Erweiterte Einsatzmöglichkeiten
Die Modularität des BCN16 10 ermöglicht eine intelligente Integration in komplexe Schaltungsarchitekturen. Durch die Kombination von vier präzisen 10-Ohm-Widerständen in einem einzigen Gehäuse können Entwickler anspruchsvolle Netzwerke für spezifische Funktionen aufbauen. Ob es sich um die Erstellung von definierten Impedanzen in HF-Pfaden handelt, um die präzise Strommessung durch den Einsatz von Shunt-Widerständen (mit erhöhter Belastbarkeit durch Parallelschaltung oder spezielle Ausführungen) oder um die Implementierung komplexer Filterstrukturen – das BCN16 10 bietet die notwendige Basis. Die standardisierten Abmessungen und die Kompatibilität mit gängigen Lötverfahren erlauben eine reibungslose Überführung vom Prototypen zur Serienfertigung.
Technische Daten im Detail
Das BCN16 10 – SMD-Widerstandsnetzwerk 1206 ist ein passives Bauteil, das zur grundlegenden Funktionalität vieler elektronischer Schaltungen beiträgt. Jeder der vier integrierten Widerstände ist auf einen Nennwert von 10 Ohm ausgelegt. Die Toleranz von 5% stellt sicher, dass die tatsächlichen Widerstandswerte innerhalb eines akzeptablen Bereichs für allgemeine Anwendungen liegen. Für kritischere Anwendungen, die engere Toleranzen erfordern, wären Modelle mit 1% oder besser zu bevorzugen. Die Abmessungen von 3,2 mm Länge, 1,6 mm Breite und 0,6 mm Höhe definieren das Gehäuse als 1206-SMD-Standard, ein weit verbreitetes Format, das gute Kompromisse zwischen Bauteilgröße und Handhabung beim Bestücken bietet. Die thermische Belastbarkeit und die maximale Betriebsspannung sind typische Parameter, die im jeweiligen Datenblatt des Herstellers detailliert spezifiziert sind und von der Umgebungsbedingung sowie der effektiven Wärmeableitung auf der Leiterplatte abhängen.
Häufig gestellte Fragen (FAQ)
Was ist ein SMD-Widerstandsnetzwerk?
Ein SMD-Widerstandsnetzwerk ist ein elektronisches Bauteil, das mehrere Widerstände in einem einzigen Gehäuse für die Oberflächenmontage (SMD – Surface Mount Device) integriert. Dies vereinfacht das Schaltungsdesign, reduziert die Anzahl der benötigten Komponenten und spart Platz auf der Leiterplatte.
Für welche Anwendungen ist das BCN16 10 – SMD-Widerstandsnetzwerk 1206 geeignet?
Das BCN16 10 ist ideal für allgemeine Elektronikschaltungen, Signalverarbeitung, Schaltungsdesigns, die Platzersparnis erfordern, sowie für Anwendungen in der Messtechnik, Telekommunikation und industriellen Automatisierung, wo eine präzise und zuverlässige Widerstandsfunktion benötigt wird.
Was bedeutet die Größenangabe 1206?
Die Angabe 1206 bezieht sich auf die Gehäusegröße des SMD-Bauteils. Sie steht für eine Länge von ungefähr 12 und eine Breite von ungefähr 6 (in Zehntelmillimetern). Das bedeutet, dass das BCN16 10 eine Länge von ca. 3,2 mm und eine Breite von ca. 1,6 mm hat, was es zu einem relativ großen, aber gut handhabbaren SMD-Bauteil macht.
Was bedeutet eine Toleranz von 5%?
Eine Toleranz von 5% gibt an, dass der tatsächliche Widerstandswert des Bauteils um bis zu 5% von seinem Nennwert (hier 10 Ohm) abweichen kann. Für die meisten allgemeinen Anwendungen ist dies ausreichend, für sehr präzise Schaltungen könnten jedoch Komponenten mit engerer Toleranz erforderlich sein.
Wie viele Lötpunkte werden durch die Verwendung dieses Widerstandsnetzwerks eingespart?
Wenn Sie vier einzelne 10-Ohm-SMD-Widerstände ersetzen, sparen Sie insgesamt 12 Lötpunkte (4 Widerstände x 3 Lötpunkte pro Widerstand – zwei an den Pads, einer für die Wärmeableitung/Montage). Dies führt zu einer erheblichen Vereinfachung des Bestückungsprozesses.
Ist das BCN16 10 für Hochfrequenzanwendungen geeignet?
Obwohl das BCN16 10 die Anzahl der Verbindungen reduziert, was prinzipiell vorteilhaft für die Signalintegrität ist, hängen seine Eignung für Hochfrequenzanwendungen von spezifischen Faktoren wie parasitären Kapazitäten und Induktivitäten ab, die im Datenblatt detailliert aufgeführt sein müssten. Für sehr kritische Hochfrequenzdesigns sind spezialisierte HF-Widerstandsnetzwerke oft die bessere Wahl.
Welche Anschlusskonfiguration hat das BCN16 10?
Das BCN16 10 ist ein 4-terminales Widerstandsnetzwerk. Dies bedeutet, dass es insgesamt vier elektrische Anschlusspunkte auf der Leiterplatte hat, die mit den internen Widerstandselementen verbunden sind. Die spezifische interne Verschaltung der vier 10-Ohm-Widerstände (z.B. als Reihenschaltung, Sternschaltung oder unabhängige Elemente) ist dem Datenblatt zu entnehmen und bestimmt die Anschlusskonfiguration.
