BC393TO18 – Bipolartransistor PNP: Präzision und Zuverlässigkeit für anspruchsvolle Elektronikprojekte
Der BC393TO18 ist ein hochwertiger bipolaren Transistor vom Typ PNP, der speziell für Anwendungen entwickelt wurde, die eine hohe Spannungsfestigkeit und präzise Schalt- und Verstärkerfunktionen erfordern. Wenn Sie ein Entwickler, Ingenieur oder Hobbyist sind, der nach einer zuverlässigen und leistungsstarken Komponente für die Steuerung von Lasten, die Signalverstärkung oder die Implementierung von komplexen Schaltkreisen sucht, bietet dieser Transistor die notwendige Performance und Stabilität.
Überragende Leistungsdaten für anspruchsvolle Anwendungen
Der BC393TO18 zeichnet sich durch seine beeindruckende Kollektor-Emitter-Spannung (VCEO) von bis zu -180V aus, was ihn ideal für den Einsatz in Netzteilen, Hochspannungsapplikationen und leistungsstarken Verstärkerschaltungen macht. Mit einem maximalen Kollektorstrom (IC) von -0,5A und einer maximalen Verlustleistung (PD) von 0,4W ermöglicht er die zuverlässige Steuerung von Verbrauchern wie Relais, Motoren oder LEDs mit einem präzisen Regelverhalten. Die PNP-Charakteristik erlaubt eine einfache Ansteuerung über einen positiven Basisstrom zur Abschaltung und einen negativen Basisstrom zur Erregung, was ihn zu einer intuitiven Wahl für viele Schaltungsdesigns macht.
BC393TO18 – Die Vorteile im Detail
- Hohe Spannungsfestigkeit: Mit -180V VCEO ist der BC393TO18 für Hochspannungsanwendungen bestens geeignet, wo andere Transistoren an ihre Grenzen stoßen würden.
- Präzise Stromsteuerung: Ein maximaler Kollektorstrom von -0,5A ermöglicht eine feinfühlige Regelung von Lasten und Signalen.
- Effiziente Leistung: Mit einer Verlustleistung von 0,4W ist er für viele Anwendungen ausreichend dimensioniert und vermeidet unnötige Wärmeentwicklung.
- Standardisierte Bauform TO-18: Das TO-18 Gehäuse ist ein etablierter Industriestandard, der eine einfache Integration in bestehende Schaltungen und eine zuverlässige Handhabung gewährleistet. Dies erleichtert das Layout auf Leiterplatten und die Bestückung.
- Zuverlässige PNP-Charakteristik: Die PNP-Technologie bietet spezifische Vorteile bei der Ansteuerung, insbesondere in Kombination mit positiven Spannungen, was den Schaltungsentwurf vereinfacht.
- Langlebigkeit und Robustheit: Ausgestattet für den zuverlässigen Betrieb unter spezifizierten Bedingungen, was eine lange Lebensdauer Ihrer Schaltungen sichert.
- Vielseitige Einsatzmöglichkeiten: Von der Signalverstärkung über die Schalterfunktion bis hin zur Spannungsregelung – der BC393TO18 ist ein echtes Multitalent.
Technische Spezifikationen des BC393TO18
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Maximale Kollektor-Emitter-Spannung (VCEO) | -180 V |
| Maximale Kollektorstrom (IC) | -0,5 A |
| Maximale Verlustleistung (PD) | 0,4 W |

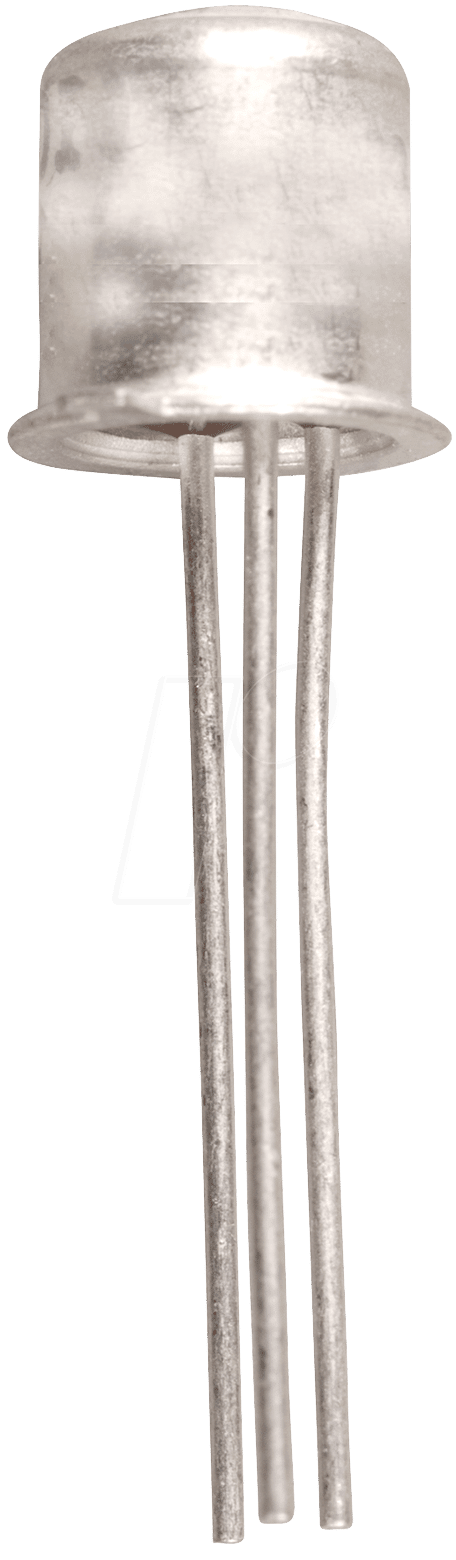

| Gehäusetyp | TO-18 |
| Einsatztemperatur-Bereich (typisch) | -55°C bis +150°C |
| DC-Stromverstärkungsfaktor (hFE) | Charakteristik variiert je nach Betriebspunkt; für präzise Verstärkung ist die Auslegung unter Berücksichtigung des hFE-Bereichs entscheidend. Spezifische Datenblätter sind für genaue Werte zu konsultieren. |
| Anwendungsgebiete | Leistungsschaltungen, Verstärker, Schalter, Spannungsregler, Hochspannungsapplikationen |
Umfassende Einsatzmöglichkeiten in der Elektronikentwicklung
Der BC393TO18 ist aufgrund seiner robusten Spezifikationen ein Eckpfeiler in zahlreichen elektronischen Schaltungen. In der Signalverstärkung ermöglicht er die Erzeugung von kräftigeren Signalen aus schwachen Eingangsströmen, was in Audioverstärkern, Messgeräten oder Kommunikationssystemen unerlässlich ist. Seine Fähigkeit, Ströme bis zu -0,5A zu schalten, macht ihn zu einem exzellenten Kandidaten für die Ansteuerung von Lasten. Ob es darum geht, ein Relais zu betätigen, einen kleinen Motor zu steuern oder eine LED-Matrix zu beleuchten, der BC393TO18 liefert die benötigte Leistung mit hoher Präzision. Im Bereich der Schaltkreise und Spannungsregelung spielt seine hohe Spannungsfestigkeit eine entscheidende Rolle. Er kann als Teil von linearen Spannungsreglern oder als Schalter in Pulsweitenmodulations (PWM)-Schaltungen eingesetzt werden, wo er die Spannungspegel effizient steuert. Die PNP-Konfiguration ist oft vorteilhaft, wenn eine gemeinsame Emitter-Konfiguration verwendet wird und die Steuerspannung positiv gegenüber dem Emitter ist, um den Transistor zu sperren.
Das TO-18 Gehäuse, eine bewährte und standardisierte Bauform, gewährleistet eine einfache mechanische Handhabung und Integration. Dies ist besonders in der industriellen Fertigung und bei der Prototypenentwicklung von Vorteil, da es eine hohe Kompatibilität mit bestehenden Bestückungsautomaten und Sockeln bietet. Die thermische Anbindung über das Gehäuse ermöglicht eine effektive Wärmeableitung, die für die Aufrechterhaltung der spezifizierten Leistungsparameter und die Langlebigkeit des Bauteils von entscheidender Bedeutung ist.
Die Wahl eines Bipolartransistors wie des BC393TO18 gegenüber moderneren FETs (Feldeffekttransistoren) kann in bestimmten Nischenanwendungen von Vorteil sein. Bipolartransistoren bieten oft eine höhere Stromverstärkung bei niedrigen Strömen und können in manchen Schaltungsdesigns einfacher zu treiben sein, insbesondere wenn bereits positive Spannungen zur Ansteuerung zur Verfügung stehen. Die charakteristische Stromsteuerung über den Basisstrom ermöglicht eine sehr lineare Verstärkung, was für präzise analoge Schaltungen von Bedeutung ist. Die Zuverlässigkeit und die gut verstandene Physik von Bipolartransistoren machen sie zu einer sicheren Wahl für etablierte Designs, die Stabilität und Vorhersagbarkeit erfordern.
FAQ – Häufig gestellte Fragen zu BC393TO18 – Bipolartransistor, PNP, -180V, -0,5A, 0,4W, TO-18
Was bedeutet „PNP“ bei einem Bipolartransistor?
PNP steht für die Halbleiterstruktur, aus der der Transistor aufgebaut ist. Er besteht aus einer Schicht von P-leitendem Material, gefolgt von einer N-leitenden Schicht und einer weiteren P-leitenden Schicht. Bei einem PNP-Transistor fließt der Strom vom Kollektor zum Emitter, und er wird durch einen positiven Strom an der Basis gesteuert, um den Stromfluss zu ermöglichen.
Welche Art von Last kann der BC393TO18 schalten?
Der BC393TO18 kann Lasten schalten, die einen Kollektorstrom von bis zu -0,5A benötigen. Dies umfasst typischerweise kleine Motoren, Relais mit entsprechenden Treiberschaltungen, Hochleistungs-LEDs oder andere elektronische Komponenten, die in diesem Strombereich betrieben werden. Die Spannungsfestigkeit von -180V erlaubt zudem das Schalten von Lasten, die mit höheren Spannungen betrieben werden.
Ist das TO-18 Gehäuse für anspruchsvolle Umgebungen geeignet?
Ja, das TO-18 Gehäuse ist eine robuste Bauform, die für industrielle Anwendungen entwickelt wurde. Es bietet guten Schutz vor mechanischer Beschädigung und Umwelteinflüssen. Die Pin-Struktur ermöglicht eine sichere Lötverbindung auf Leiterplatten und eine zuverlässige elektrische Kontaktierung.
Wie unterscheidet sich der BC393TO18 von anderen Bipolartransistoren?
Der Hauptunterschied liegt in den spezifischen Kennwerten: der hohen Kollektor-Emitter-Spannung von -180V, dem Kollektorstrom von -0,5A und der Verlustleistung von 0,4W. Diese Kombination macht ihn für Hochspannungs- und moderate Leistungsanwendungen geeignet, wo andere Transistoren mit niedrigerer Spannungsfestigkeit oder geringerer Stromtragfähigkeit nicht ausreichen würden.
Benötige ich spezielle Kühlung für den BC393TO18?
Bei einer Verlustleistung von 0,4W und typischen Anwendungen, die diesen Wert nicht konstant überschreiten, ist in vielen Fällen keine zusätzliche Kühlung erforderlich. Bei Dauerbetrieb nahe der maximalen Leistung oder in Umgebungen mit hohen Umgebungstemperaturen kann jedoch eine Kühlkörperanbindung oder eine verbesserte Luftzirkulation ratsam sein, um die Lebensdauer und Zuverlässigkeit des Transistors zu gewährleisten.
Welche Rolle spielt die Verstärkung (hFE) bei diesem Transistor?
Der DC-Stromverstärkungsfaktor (hFE) gibt das Verhältnis von Kollektorstrom zu Basisstrom an. Ein höherer hFE-Wert bedeutet, dass bereits ein kleiner Basisstrom einen größeren Kollektorstrom steuern kann. Für präzise Verstärkerschaltungen ist es wichtig, den typischen hFE-Bereich für den Betriebspunkt zu kennen und die Schaltung entsprechend auszulegen. Für reine Schalteranwendungen ist eine Überdimensionierung des Basisstroms oft praktikabler, um auch bei geringer hFE einen vollen Schaltzustand zu erreichen.
Ist der BC393TO18 für den Einsatz in Automotive-Anwendungen geeignet?
Die Eignung für Automotive-Anwendungen hängt von den spezifischen Temperaturanforderungen und der Beständigkeit gegenüber Vibrationen und Feuchtigkeit ab. Das TO-18 Gehäuse ist robust, aber für extreme Automotive-Bedingungen werden oft speziell zertifizierte Bauteile benötigt. Der Betriebstemperaturbereich ist zwar breit, aber die spezifischen Anforderungen von Automobilherstellern sollten im jeweiligen Datenblatt geprüft werden.
