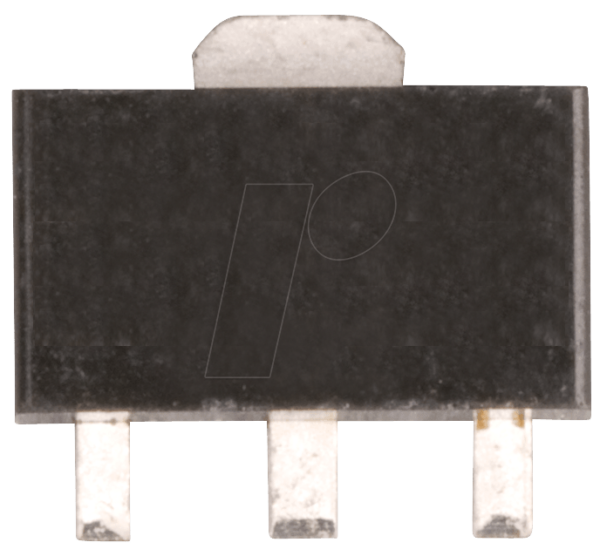

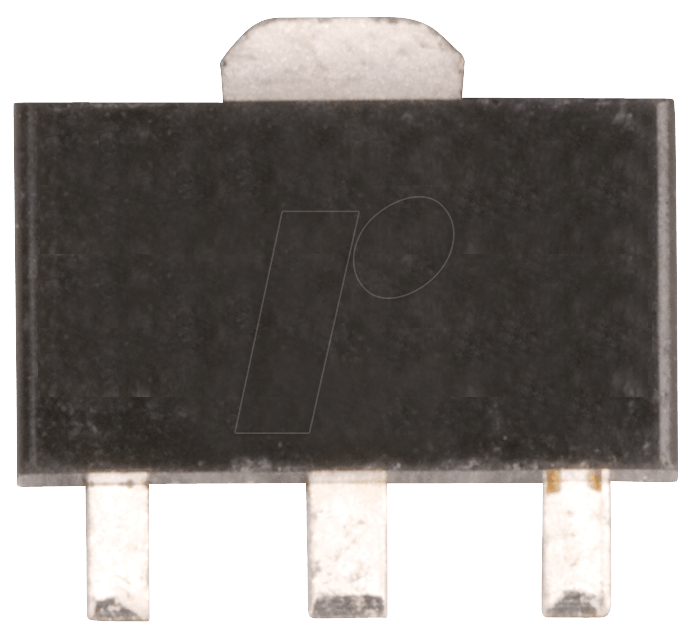

BC 869 SMD – Ihr robuster PNP-Bipolartransistor für anspruchsvolle Schaltungen
Sie suchen nach einer zuverlässigen und leistungsstarken Lösung für Ihre elektronischen Schaltungen, die präzise Schaltvorgänge und effiziente Verstärkung ermöglicht? Der BC 869 SMD – ein PNP-Bipolartransistor mit 20V Spannungsfestigkeit, 1A Strombelastbarkeit und einer Verlustleistung von 0,5W im kompakten SOT-89 Gehäuse – ist die ideale Wahl für Entwickler und Bastler, die Wert auf Stabilität und Langlebigkeit legen. Er löst das Problem der Notwendigkeit eines vielseitigen und gut kontrollierbaren Halbleiterelements in einer Vielzahl von Anwendungen, von kleinen Signalkreisen bis hin zu Leistungstreibern.
Überlegene Leistung und Zuverlässigkeit des BC 869 SMD
Im Vergleich zu generischen oder weniger spezifizierten Transistoren zeichnet sich der BC 869 SMD durch seine präzise Abstimmung von elektrischen Parametern aus. Die garantierte Spannungsfestigkeit von 20V minimiert das Risiko von Durchschlägen, selbst unter leichten Überspannungsbedingungen, während die kontinuierliche Strombelastbarkeit von 1A eine breite Palette von Schaltungsdesigns abdeckt. Die moderate Verlustleistung von 0,5W, kombiniert mit dem effizienten SOT-89 Gehäuse, sorgt für eine gute Wärmeableitung und verlängert die Lebensdauer des Bauteils, was ihn zu einer überlegenen Wahl gegenüber Komponenten mit schlechterer thermischer Performance oder unklar definierten Spezifikationen macht. Die PNP-Charakteristik ermöglicht zudem einfache Schaltungskonzepte für die Steuerung von Lasten mit positiver Referenzspannung.
Vorteile des BC 869 SMD im Überblick
- Präzise Schaltcharakteristik: Bietet exakt definierte Schwellenspannungen und Verstärkungsfaktoren für zuverlässige Signalverarbeitung.
- Hohe Strombelastbarkeit im kompakten Format: Ermöglicht die Ansteuerung von Verbrauchern bis zu 1A ohne die Notwendigkeit größerer oder komplexerer Transistoren.
- Zuverlässige Spannungsfestigkeit: Mit 20V Reserve gegen unerwartete Spannungsspitzen abgesichert.
- Effiziente Wärmeableitung: Das SOT-89 Gehäuse unterstützt die Einhaltung der 0,5W Verlustleistung und verlängert die Lebensdauer.
- Vielseitige Einsatzmöglichkeiten: Geeignet für allgemeine Schalt- und Verstärkeranwendungen in vielen elektronischen Systemen.
- Optimiert für SMD-Bestückung: Ermöglicht automatisierte Fertigungsprozesse und kompakte Platinendesigns.
Technische Spezifikationen und Materialeigenschaften
Der BC 869 SMD ist ein Bipolartransistor, der auf Siliziumtechnologie basiert und eine PNP-Dotierung aufweist. Diese Konfiguration ermöglicht eine Steuerung des Kollektorstroms über einen negativen Basisstrom, was ihn ideal für universelle Schalterschaltungen und als Verstärker in verschiedenen elektronischen Geräten macht. Das SOT-89 Gehäuse bietet eine robuste mechanische Struktur und gute thermische Eigenschaften für oberflächenmontierte Anwendungen.
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Gehäuseform | SOT-89 (Surface Mount Device) |
| Max. Kollektor-Emitter-Spannung (VCEO) | 20 V |
| Max. Kollektorstrom (IC) | 1 A |
| Max. Verlustleistung (PD) | 0,5 W |
| Basismaterial | Hochreines Silizium (Si) |
| Gehäusematerial | Formkunststoff mit guter Wärmeableitung |
| Anwendungstemperaturbereich | Umfassend, typischerweise -55°C bis +150°C (je nach detaillierter Spezifikation) |
Umfassende Anwendungsbereiche des BC 869 SMD
Der BC 869 SMD ist aufgrund seiner robusten Eigenschaften und der gut definierten Parameter ein universell einsetzbares Bauteil in der modernen Elektronikentwicklung. Seine PNP-Natur macht ihn besonders geeignet für Anwendungen, bei denen eine Last mit Massepotenzial geschaltet werden muss, oder wenn die Steuerspannung invertiert zur Logik eines NPN-Transistors sein soll. Dies findet sich häufig in:
- Signalverstärkerstufen: Zur Verstärkung von schwachen Audiosignalen, Sensordaten oder anderen analogen Signalen in Audioverstärkern, Messgeräten oder Kommunikationssystemen. Die präzise Verstärkungscharakteristik sorgt für eine unverfälschte Signalübertragung.
- Allgemeine Schaltungen: Als Schalter zur Ansteuerung von Relais, LEDs, kleineren Motoren oder anderen Peripheriegeräten. Die 1A Strombelastbarkeit deckt hierbei einen signifikanten Bereich von typischen Ansteuerungen ab.
- Netzteildesign: In Linearlreglern oder als Teil von Schaltregler-Topologien zur Steuerung von Spannungsregulierungs- oder Schutzschaltungen.
- Logikpegelkonverter: Zur Anpassung von Spannungspegeln zwischen verschiedenen Logikfamilien oder zur Ansteuerung von Geräten, die einen negativen Basisstrom erfordern.
- Hobbyelektronik und Prototyping: Seine einfache Handhabung und die Verfügbarkeit im gängigen SOT-89 Gehäuse machen ihn zu einem bevorzugten Bauteil für Bastler und im frühen Stadium der Prototypenentwicklung.
- Automobilindustrie: In vielen kleineren Steuermodulen für Funktionen wie Beleuchtung, Sensorabfragen oder Aktuatorsteuerung, wo Zuverlässigkeit und Temperaturbeständigkeit entscheidend sind.
Die Kombination aus Spannungsfestigkeit, Stromtragfähigkeit und kompakter Bauform macht den BC 869 SMD zu einer Eckpfeilerkomponente für Ingenieure, die Effizienz und Zuverlässigkeit in ihren Schaltungsdesigns priorisieren.
FAQ – Häufig gestellte Fragen zu BC 869 SMD – Bipolartransistor, PNP, 20V, 1A, 0,5W, SOT-89
Ist der BC 869 SMD für Hochfrequenzanwendungen geeignet?
Der BC 869 SMD ist primär für allgemeine Schalt- und Verstärkeranwendungen im Audiobereich oder bei niedrigeren Frequenzen konzipiert. Für sehr hohe Frequenzen, die im MHz-Bereich liegen, sind spezielle HF-Transistoren mit optimierten Übergangs- und Streukapazitäten notwendig. Dennoch kann er in bestimmten moderaten Frequenzbereichen durchaus eingesetzt werden, sofern die spezifischen Anforderungen des Designs dies zulassen.
Welche Art von Lasten kann ich mit dem BC 869 SMD steuern?
Mit einer maximalen Kollektorstrombelastbarkeit von 1A können Sie eine Vielzahl von Lasten steuern, wie z.B. LEDs (ggf. mit Vorwiderständen), kleine DC-Motoren, Relais (unter Berücksichtigung der Spulenspannung und des Anzugsstroms), Buzzer oder andere elektronische Komponenten, die eine Last von bis zu 1A benötigen. Achten Sie stets darauf, die Spannungs- und Stromgrenzen des Transistors einzuhalten.
Was bedeutet die PNP-Charakteristik im Vergleich zu NPN?
Ein PNP-Transistor wird durch einen negativen Basisstrom gesteuert, um den Kollektorstrom zu aktivieren. Im Gegensatz dazu wird ein NPN-Transistor durch einen positiven Basisstrom gesteuert. Dies beeinflusst die Schaltungslogik: Bei PNP-Transistoren liegt die Basis üblicherweise auf einer niedrigeren Spannung als der Emitter, um den Transistor zu leiten. Dies ist nützlich für die Ansteuerung von Lasten, die mit der positiven Versorgungsspannung verbunden sind.
Wie wichtig ist die Verlustleistung von 0,5W und die Wärmeableitung im SOT-89 Gehäuse?
Die Verlustleistung von 0,5W gibt die maximale Energie an, die der Transistor unter Dauerbetrieb in Wärme umwandeln kann, ohne beschädigt zu werden. Das SOT-89 Gehäuse ist für oberflächenmontierte Bauteile optimiert und bietet eine gute Fläche für die Wärmeabfuhr. Bei Anwendungen nahe der maximalen Belastung ist eine zusätzliche Wärmeableitung, z.B. durch eine größere Kupferfläche auf der Platine, empfehlenswert, um die Lebensdauer und Zuverlässigkeit des Transistors zu gewährleisten.
Kann der BC 869 SMD als Ersatz für andere PNP-Transistoren verwendet werden?
Der BC 869 SMD kann als Ersatz für andere PNP-Bipolartransistoren dienen, sofern die elektrischen Spezifikationen (Spannungsfestigkeit, Strombelastbarkeit, Verstärkungsfaktor, Verlustleistung) und die Gehäuseform (SOT-89) kompatibel sind. Es ist immer ratsam, das Datenblatt des Originaltransistors mit den Spezifikationen des BC 869 SMD zu vergleichen, um eine problemlose Funktionalität sicherzustellen.
Welchen Einfluss hat die Spannungsfestigkeit von 20V auf die Schaltung?
Die Kollektor-Emitter-Spannungsfestigkeit von 20V (VCEO) bedeutet, dass der Transistor einer maximalen Spannung von 20V zwischen Kollektor und Emitter standhalten kann, wenn die Basis offen ist. Dies gibt Ihnen einen gewissen Spielraum bei der Auslegung Ihrer Schaltung und schützt den Transistor vor Schäden durch moderate Spannungsspitzen. Es ist jedoch wichtig, dass die Betriebsspannung der Schaltung deutlich unter diesem Grenzwert liegt, um eine zuverlässige Funktion zu gewährleisten.
Ist der BC 869 SMD ein Bauteil für digitale oder analoge Schaltungen?
Der BC 869 SMD ist ein universelles Bauteil, das sowohl in digitalen als auch in analogen Schaltungen eingesetzt werden kann. In digitalen Schaltungen fungiert er primär als Schalter (an/aus). In analogen Schaltungen kann er als Verstärker für Signale verwendet werden. Seine Vielseitigkeit erlaubt den Einsatz in einer breiten Palette von elektronischen Systemen.
