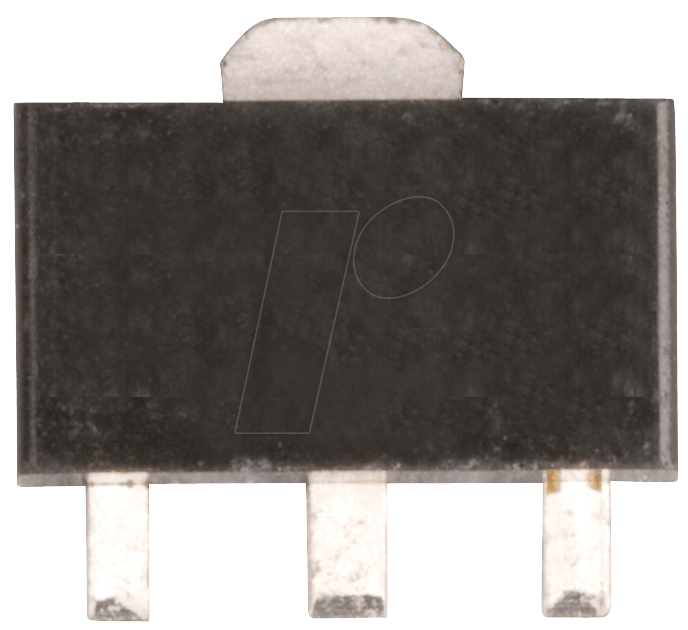

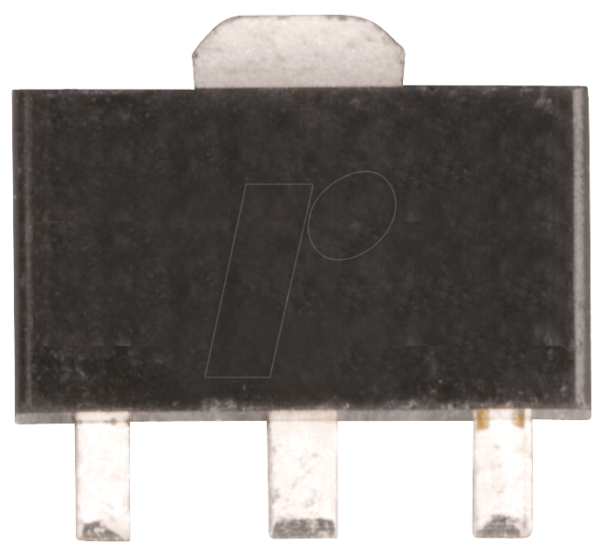

BC 868 SMD – Ihr Präzisionsschalter für anspruchsvolle Elektronikprojekte
Wenn Sie auf der Suche nach einem zuverlässigen und leistungsfähigen NPN-Bipolartransistor für Ihre elektronischen Schaltungen sind, ist der BC 868 SMD die ideale Lösung. Dieser Transistor wurde entwickelt, um präzise Schaltungsaufgaben zu bewältigen, bei denen Standardkomponenten an ihre Grenzen stoßen. Ideal für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität und kontrollierte Leistung legen.
Warum der BC 868 SMD die überlegene Wahl ist
Im Gegensatz zu generischen Transistoren bietet der BC 868 SMD eine Kombination aus spezifischen Parametern, die ihn für anspruchsvolle Anwendungen unverzichtbar machen. Seine Fähigkeit, bei einer Kollektor-Emitter-Spannung von bis zu 20V und einem kontinuierlichen Kollektorstrom von 1A zu arbeiten, gepaart mit einer Verlustleistung von 0,5W, ermöglicht einen sicheren und effizienten Betrieb in vielen Szenarien. Das kompakte SOT-89-Gehäuse sorgt zudem für eine hohe Integrationsdichte auf der Leiterplatte, was ihn zu einer bevorzugten Wahl in platzkritischen Designs macht.
Maximale Schaltleistung im kompakten Format
Der BC 868 SMD repräsentiert die Spitze der modernen Halbleitertechnologie für Kleinsignaltransistoren. Seine NPN-Struktur ermöglicht eine effiziente Steuerung von Strömen und Spannungen, was ihn zu einem Eckpfeiler in vielen Schaltungsdesigns macht. Die präzise gefertigte Dotierung und die optimierte Geometrie im SOT-89-Gehäuse minimieren parasitäre Effekte und gewährleisten eine hohe Zuverlässigkeit.
- Hohe Strombelastbarkeit: Mit einem kontinuierlichen Kollektorstrom von 1A können Sie auch anspruchsvollere Lasten sicher schalten.
- Breiter Spannungsbereich: Bis zu 20V Kollektor-Emitter-Spannung bieten Flexibilität für verschiedene Schaltungsdesigns.
- Effiziente Wärmeableitung: Die Verlustleistung von 0,5W ist für das SOT-89-Gehäuse optimiert, was eine gute Wärmeabfuhr auch bei Dauerbetrieb gewährleistet.
- Kompaktes SOT-89-Gehäuse: Ermöglicht eine hohe Packungsdichte auf der Leiterplatte und ist ideal für SMD-Bestückungsprozesse.
- NPN-Technologie: Standardisierte und gut verstandene Halbleitertechnologie für einfache Integration und breite Anwendbarkeit.
Technische Spezifikationen und Anwendungsbereiche
Der BC 868 SMD ist nicht nur ein Transistor, sondern ein präzises Bauteil, das speziell für Anwendungen entwickelt wurde, bei denen Zuverlässigkeit und Leistung an erster Stelle stehen. Seine Spezifikationen sind das Ergebnis sorgfältiger Entwicklung und Fertigung, um den Anforderungen moderner Elektronik gerecht zu werden.
- Schaltanwendungen: Effizientes Schalten von Lasten in Netzteilen, Steuerungen und Signalverarbeitung.
- Verstärkerschaltungen: Als aktives Bauelement in diversen Verstärkerkonfigurationen.
- Logik-Level-Konverter: Zur Anpassung von Spannungsebenen in digitalen Schaltungen.
- Analogsignalverarbeitung: Zur Steuerung und Modulierung von Analogsignalen.
- Industrielle Automatisierung: In Steuerungsmodulen und Sensorinterfaces, wo Robustheit gefragt ist.
Hochwertige Konstruktion für maximale Zuverlässigkeit
Die Auswahl des richtigen Transistors kann den Unterschied zwischen einer funktionierenden und einer perfekt arbeitenden Schaltung ausmachen. Der BC 868 SMD zeichnet sich durch seine Materialqualität und die Präzision seiner Fertigung aus, die zusammen eine herausragende Leistung und Langlebigkeit garantieren.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, NPN |
| Gehäuse | SOT-89 (Surface Mount Device) |
| Max. Kollektor-Emitter-Spannung (Vce) | 20V |
| Max. Kollektorstrom (Ic) | 1A (kontinuierlich) |
| Max. Verlustleistung (Pd) | 0,5W |
| Herstellungsprozess | Fortschrittlicher Diffusions- und Metallisierungsprozess für optimierte Transistorleistung |
| Anwendungsfokus | Präzisionsschalt- und Verstärkeranwendungen, platzkritische Designs |
| Temperaturbereich | Standard-Betriebstemperaturbereich für Halbleiterbauteile (typisch -55°C bis +150°C) |
Umfassende Leistungsdaten für Ihre Planung
Die detaillierten Spezifikationen des BC 868 SMD ermöglichen eine genaue Dimensionierung Ihrer Schaltungen und eine fundierte Risikobewertung. Das Verständnis der verschiedenen Parameter ist entscheidend für die Optimierung von Leistung, Energieeffizienz und Lebensdauer Ihrer elektronischen Systeme.
- Hohe Stromverstärkung (hFE): Bietet eine effiziente Steuerung von größeren Strömen durch kleine Steuerströme, was für die Schaltung von Lasten essenziell ist. Der genaue Wert der Stromverstärkung ist stark von den Betriebsbedingungen (Strom und Temperatur) abhängig und typischerweise in Datenblättern spezifiziert.
- Schnelle Schaltzeiten: Die Konstruktion des BC 868 SMD ist auf schnelle Übergänge zwischen den Schaltzuständen optimiert, was ihn für Pulsweitenmodulation (PWM) und andere zeitkritische Anwendungen prädestiniert.
- Geringer Leckstrom (Iceo): Minimiert unerwünschte Ströme im ausgeschalteten Zustand, was zu einer höheren Energieeffizienz und einer besseren Signalintegrität führt.
- Thermische Stabilität: Die Parameter des Transistors bleiben über einen weiten Temperaturbereich relativ stabil, was für die Zuverlässigkeit in Umgebungen mit variierenden Temperaturen von großer Bedeutung ist.
Häufig gestellte Fragen zu BC 868 SMD – Bipolartransistor, NPN, 20V, 1A, 0,5W, SOT-89
Was ist der Hauptvorteil des BC 868 SMD gegenüber einem herkömmlichen bedrahteten Transistor?
Der Hauptvorteil des BC 868 SMD liegt in seinem kompakten SOT-89-Gehäuse, das für die Oberflächenmontage (SMD) optimiert ist. Dies ermöglicht eine höhere Packungsdichte auf der Leiterplatte, niedrigere Induktivitäten und Kapazitäten für verbesserte Hochfrequenzeigenschaften und eine einfachere Integration in automatisierte Fertigungsprozesse.
Für welche Arten von Schaltungen ist der BC 868 SMD besonders gut geeignet?
Der BC 868 SMD eignet sich hervorragend für eine Vielzahl von Schaltungen, darunter Schaltanwendungen, Verstärker, Logik-Level-Konverter und analoge Signalverarbeitung. Seine spezifischen Parameter machen ihn ideal für platzkritische Designs in der Konsumerelektronik, Telekommunikation und industriellen Automatisierung.
Kann der BC 868 SMD auch für höhere Spannungen oder Ströme verwendet werden?
Die spezifizierten Grenzwerte von 20V und 1A für den BC 868 SMD sollten nicht überschritten werden, um eine Beschädigung des Bauteils und Fehlfunktionen der Schaltung zu vermeiden. Für Anwendungen, die höhere Spannungen oder Ströme erfordern, sind spezifisch dafür ausgelegte Transistoren zu wählen.
Wie beeinflusst die Verlustleistung von 0,5W die Anwendung?
Die Verlustleistung von 0,5W gibt die maximale Wärme an, die der Transistor unter normalen Betriebsbedingungen abführen kann, ohne beschädigt zu werden. Dies ist ein wichtiger Parameter bei der Auslegung der Schaltung, insbesondere im Hinblick auf Kühlung und thermische Überwachung, um eine zuverlässige Funktion sicherzustellen.
Was bedeutet „NPN“ bei einem Bipolartransistor?
NPN steht für die Dotierungsstruktur des Halbleiters. Es beschreibt den Aufbau des Transistors aus zwei n-leitenden Schichten (N) und einer dazwischenliegenden p-leitenden Schicht (P). Bei einem NPN-Transistor fließt der Hauptstrom vom Kollektor zum Emitter, wenn eine positive Spannung am Basis-Emitter-Übergang angelegt wird.
Wie wird der BC 868 SMD auf der Leiterplatte montiert?
Der BC 868 SMD wird mittels Oberflächenmontagetechnik (SMD) auf der Leiterplatte angelötet. Dies geschieht typischerweise durch automatische Bestückungsmaschinen, die die Bauteile auf Lötpaste positionieren und anschließend im Reflow-Ofen verlöten.
Wo finde ich das detaillierte Datenblatt für den BC 868 SMD?
Das detaillierte Datenblatt für den BC 868 SMD ist in der Regel auf der Website des Herstellers oder bei autorisierten Distributoren wie Lan.de verfügbar. Es enthält umfassende Informationen zu elektrischen Eigenschaften, Anwendungshinweisen und Sicherheitsrichtlinien.
