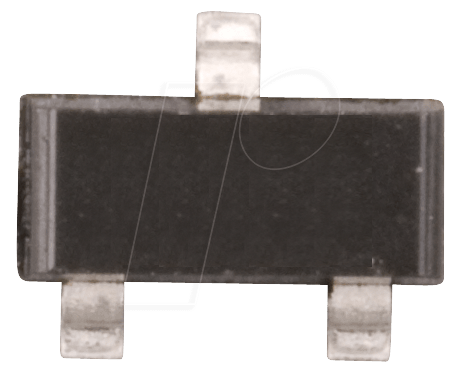

Der BC 859C SMD: Präzision für anspruchsvolle Schaltungen
Benötigen Sie einen zuverlässigen PNP-Bipolartransistor für präzise Schalt- und Verstärkungsanwendungen in SMD-Bauweise? Der BC 859C SMD ist die ideale Wahl für Ingenieure, Hobbyisten und Entwickler, die eine kompakte und leistungsstarke Lösung für elektronische Schaltungen suchen, bei denen Platz und Effizienz entscheidend sind. Seine herausragenden Eigenschaften machen ihn zu einem unverzichtbaren Bauteil in einer Vielzahl von Geräten.
Überlegene Leistung und Zuverlässigkeit des BC 859C SMD
Im Vergleich zu Standardlösungen bietet der BC 859C SMD eine optimierte Kombination aus Spannungsfestigkeit, Strombelastbarkeit und Verlustleistung, verpackt in einem winzigen SOT-23 Gehäuse. Diese Eigenschaften ermöglichen eine höhere Integrationsdichte und reduzieren die Notwendigkeit für größere, diskrete Bauteile, was ihn zur überlegenen Wahl für moderne Elektronikdesigns macht. Seine PNP-Charakteristik ist für Common-Emitter- und Common-Collector-Konfigurationen optimiert, was eine flexible Anwendung in verschiedenen Verstärker- und Schaltungsdesigns erlaubt.
Technische Spezifikationen und Anwendungsbereiche
Der BC 859C SMD ist ein vielseitiger PNP-Bipolartransistor, der sich durch seine spezifischen elektrischen Kennwerte auszeichnet. Mit einer maximalen Kollektor-Emitter-Spannung (Vce) von 30V und einer maximalen Kollektorstromstärke (Ic) von 0,1A eignet er sich hervorragend für Low-Power-Anwendungen. Die zulässige Verlustleistung (Pd) von 0,25W im SOT-23 Gehäuse gewährleistet einen stabilen Betrieb unter moderaten thermischen Bedingungen. Diese Spezifikationen sind grundlegend für die Auswahl des richtigen Transistors in Schaltkreisen, die eine präzise Signalverarbeitung erfordern, wie z. B. in Audioverstärkern, Sensorik-Schnittstellen oder Steuerungslogiken.
Vorteile des BC 859C SMD
- Kompakte Bauform: Das SOT-23 Gehäuse ermöglicht eine hohe Packungsdichte und ist ideal für platzbeschränkte Anwendungen und automatisierte Bestückungsprozesse.
- Hohe Zuverlässigkeit: Präzise gefertigte Halbleiterbauelemente sorgen für konsistente Leistung und Langlebigkeit in Ihren Schaltungen.
- Vielseitigkeit: Geeignet für eine breite Palette von Schaltungen, von einfachen Verstärkern bis hin zu komplexen Logikgattern.
- Optimierte Kennwerte: Die 30V Spannungsfestigkeit und 0,1A Strombelastbarkeit sind auf gängige Niederspannungsanwendungen abgestimmt.
- Energieeffizienz: Die geringe Verlustleistung von 0,25W trägt zur Energieeffizienz des Gesamtsystems bei.
- Einfache Integration: Standardisierte Pinbelegung und Lötpads für die SMD-Montage vereinfachen den Design- und Produktionsprozess.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Transistortyp | Bipolartransistor, PNP |
| Gehäuseform | SOT-23 (Small Outline Transistor) |
| Maximale Kollektor-Emitter-Spannung (Vce) | 30V |
| Maximale Kollektorstromstärke (Ic) | 0,1A (100mA) |
| Zulässige Verlustleistung (Pd) | 0,25W |
| DC Stromverstärkungsfaktor (hFE) | Typische Werte variieren je nach Ausführung und Betriebspunkt, liegen aber im Bereich, der für allgemeine Schalt- und Verstärkeranwendungen optimiert ist. Detaillierte Datenblätter bieten spezifische Kennlinien. |
| Anwendungsbereich | Schaltanwendungen, Verstärkerschaltungen, Logikschaltungen, Treiberstufen für LEDs und kleine Motoren, Signalverarbeitung in Niederspannungssystemen. |
| Herstellerstandard | Konform mit gängigen Industriestandards für SMD-Bauteile, was eine einfache Austauschbarkeit und Kompatibilität gewährleistet. |
Einsatzmöglichkeiten und Designoptimierung
Der BC 859C SMD ist aufgrund seiner robusten Spezifikationen und des kompakten Designs prädestiniert für den Einsatz in einer Vielzahl von elektronischen Geräten. Seine primäre Funktion als PNP-Transistor macht ihn ideal für die Umsetzung von Schaltungen, bei denen eine negative Spannungssteuerung oder das Schalten von Lasten im High-Side-Bereich erforderlich ist. Typische Anwendungen umfassen:
- Signalverstärkung: Als aktives Bauelement in Vorverstärkern für Audio- und Sensorkreise, wo geringe Signalpegel auf ein nutzbares Niveau angehoben werden müssen.
- Schaltfunktionen: Zum Steuern von Relais, Transistoren oder integrierten Schaltungen, die eine geringe Stromaufnahme erfordern.
- Treiberanwendungen: Zum Ansteuern von kleinen Lasten wie LEDs mit geringer Stromaufnahme, geringen Gleichspannungsmotoren oder als Teil einer komplexeren Treiberstufe für größere Leistungskomponenten.
- Logikintegration: In digitalen Schaltungen, wo er als Teil von Logikgattern oder als Pegelwandler fungiert.
- Niederspannungsnetzteile: In Stabilisierungs- oder Regelungsschaltungen von Niederspannungs-Stromversorgungen.
- IoT-Geräte: Die kompakte Größe und niedrige Leistungsaufnahme machen ihn perfekt für batteriebetriebene und vernetzte Geräte.
Die Wahl des BC 859C SMD ermöglicht es Entwicklern, die Größe und Komplexität ihrer Platinen zu reduzieren, ohne Kompromisse bei der Leistung einzugehen. Seine hervorragende thermische Performance im SOT-23 Gehäuse bei den angegebenen Leistungsgrenzen minimiert das Risiko von Überhitzung und gewährleistet eine lange Lebensdauer des Bauteils.
Der BC 859C SMD im Detail: Materialien und Fertigung
Die Herstellung des BC 859C SMD erfolgt nach strengen Qualitätsstandards, um die Zuverlässigkeit und Konsistenz jedes einzelnen Bauteils zu gewährleisten. Der Transistor besteht aus hochreinem Silizium, das in einem präzisen Diffusionsprozess dotiert wird, um die gewünschten p- und n-Schichten für die PNP-Struktur zu erzeugen. Das SOT-23 Gehäuse, gefertigt aus robusten Kunststoffen wie beispielsweise Epoxidharz, bietet einen ausgezeichneten Schutz vor mechanischen Beschädigungen und Umwelteinflüssen.
Die internen Anschlüsse werden durch feine Bonddrähte, oft aus Gold oder Kupfer, hergestellt, die eine geringe elektrische Resistenz und eine hohe mechanische Festigkeit aufweisen. Diese Bonddrähte verbinden die Siliziumdie mit den externen Anschlusspins des SOT-23 Gehäuses. Die Lötpads sind für eine effiziente Lötbarkeit im Reflow-Lötverfahren optimiert, was eine schnelle und zuverlässige Montage auf Leiterplatten ermöglicht. Die Oberflächenbeschaffenheit der Lötpads ist so ausgelegt, dass sie eine gute Haftung für gängige Lötpasten bietet und Korrosion widersteht.
Die präzise Dotierung des Halbleitermaterials ist entscheidend für die exakten elektrischen Kennwerte wie den Stromverstärkungsfaktor (hFE) und die Schaltgeschwindigkeit. Diese Parameter werden während des Herstellungsprozesses streng kontrolliert, um sicherzustellen, dass die Spezifikationen des BC 859C SMD eingehalten werden. Die Gehäusegröße von SOT-23 ist ein bedeutender Vorteil in der modernen Elektronikfertigung. Es handelt sich um ein Standardgehäuse mit einer Grundfläche von nur wenigen Quadratmillimetern, was eine hohe Integrationsdichte auf der Leiterplatte ermöglicht.
Die thermische Anbindung des Siliziumdies an das Gehäuse und letztendlich an die Leiterplatte ist ebenfalls ein wichtiger Faktor für die Verlustleistung. Eine gute Wärmeableitung ist essentiell, um die Betriebstemperatur niedrig zu halten und die Lebensdauer des Transistors zu maximieren. Das SOT-23 Gehäuse bietet hierfür eine angemessene thermische Anbindung, insbesondere wenn die Leiterplatte als Kühlkörper fungiert.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu BC 859C SMD – Bipolartransistor, PNP, 30V, 0,1A, 0,25W, SOT-23
Was bedeutet PNP bei einem Bipolartransistor?
PNP steht für die Struktur des Halbleiterkristalls, der aus zwei p-dotierten Schichten und einer n-dotierten Schicht besteht. Im Gegensatz zu NPN-Transistoren werden PNP-Transistoren typischerweise durch Einspeisung eines negativen Stroms in die Basis gesteuert, um Strom vom Emitter zum Kollektor fließen zu lassen.
Ist der BC 859C SMD für Hochfrequenzanwendungen geeignet?
Der BC 859C SMD ist primär für allgemeine Schalt- und Verstärkeranwendungen im niedrigeren Frequenzbereich konzipiert. Für sehr hohe Frequenzen sind spezifischere Transistortypen mit optimierten Grenzfrequenzen (fT) erforderlich.
Wie kann ich die Verlustleistung des BC 859C SMD maximieren, ohne ihn zu beschädigen?
Die zulässige Verlustleistung von 0,25W im SOT-23 Gehäuse bezieht sich auf den Betrieb unter bestimmten Umgebungsbedingungen. Um die Leistungsgrenzen sicher auszureizen, ist eine gute Wärmeableitung durch die Leiterplatte entscheidend. Eine ausreichende Dimensionierung der Kupferbahnen, die mit den Anschluss-Pins verbunden sind, kann die Wärmeableitung verbessern. Die genauen Grenzen sollten den Datenblättern des Herstellers entnommen werden.
Welche Art von Schaltungen kann ich mit dem BC 859C SMD realisieren?
Mit dem BC 859C SMD können Sie eine Vielzahl von Schaltungen realisieren, darunter Common-Emitter- und Common-Collector-Verstärker, Schalttasten, Treiberstufen für LEDs und kleine Motoren, Logikschaltungen sowie Pegelwandler in Niederspannungsanwendungen.
Kann ich den BC 859C SMD durch einen NPN-Transistor ersetzen?
Nein, PNP- und NPN-Transistoren sind grundlegend unterschiedlich in ihrer Funktionsweise und Steuerung. Ein direkter Ersatz ist nur durch einen anderen PNP-Transistor mit vergleichbaren elektrischen Kennwerten und im gleichen oder einem kompatiblen Gehäuse möglich.
Welche Datenblattinformationen sind für die genaue Berechnung des Stromverstärkungsfaktors (hFE) wichtig?
Für die genaue Berechnung des Stromverstärkungsfaktors (hFE) sind die Werte für Kollektorstrom (Ic) und Basisstrom (Ib) bei einer bestimmten Kollektor-Emitter-Spannung (Vce) entscheidend. Diese Informationen finden sich in den Kennlinien-Diagrammen im Datenblatt des Herstellers.
Ist das SOT-23 Gehäuse für manuelle Lötprozesse geeignet?
Ja, das SOT-23 Gehäuse ist aufgrund seiner relativ großen Lötpads und der guten Zugänglichkeit auch für erfahrene Anwender für manuelle Lötprozesse geeignet. Die Verwendung einer Lötluftpistole oder einer feinen Lötspitze mit präziser Temperaturkontrolle wird empfohlen.
