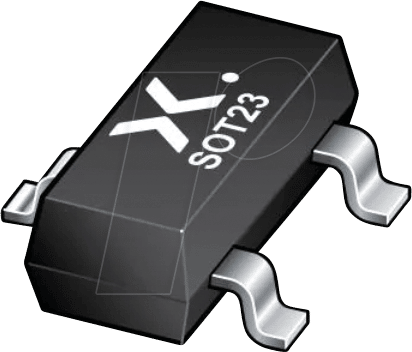

BC 817-40 NXP – Ihr Experte für präzise Schaltungskontrolle
Suchen Sie nach einer zuverlässigen und leistungsfähigen Lösung für Ihre Schaltungsanwendungen? Der BC 817-40 NXP Bipolartransistor, NPN, bietet die ideale Kombination aus Robustheit und Präzision für Elektronikentwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität und Effizienz legen. Dieser Transistor ist speziell konzipiert, um eine kontrollierte Signalverstärkung und Schaltausführung in anspruchsvollen Umgebungen zu gewährleisten, und löst damit das Problem unzuverlässiger oder unterdimensionierter Schaltelemente.
Leistungsstarke Spezifikationen für anspruchsvolle Anwendungen
Der BC 817-40 NXP zeichnet sich durch seine herausragenden technischen Merkmale aus, die ihn von generischen Alternativen abheben. Mit einer maximalen Sperrspannung von 45 Volt und einem maximalen Kollektorstrom von 0,5 Ampere ermöglicht er die Steuerung leistungsfähigerer Schaltungen, ohne an Stabilität einzubüßen. Die Verlustleistung von 0,25 Watt im SOT-23 Gehäuse sorgt für eine effektive Wärmeableitung, was besonders in dichten Schaltungsdesigns von entscheidender Bedeutung ist. Diese Spezifikationen bedeuten für Sie eine höhere Zuverlässigkeit und längere Lebensdauer Ihrer elektronischen Geräte.
Überlegene Vorteile des BC 817-40 NXP
- Hohe Schaltgeschwindigkeit: Ermöglicht schnelle Reaktionszeiten in digitalen Schaltungen und Signalverarbeitung.
- Zuverlässige Spannungsfestigkeit: Die 45V Nennspannung bietet eine signifikante Reserve für viele gängige Applikationen, was die Gefahr von Durchbrüchen minimiert.
- Präzise Stromsteuerung: 0,5A Kollektorstrom sind ausreichend für eine breite Palette von Treiber- und Schaltanwendungen.
- Kompaktes SOT-23 Gehäuse: Ideal für platzsparende Designs auf Leiterplatten, vereinfacht das Routing und ermöglicht dichtere Bestückung.
- Stabile Performance: Gefertigt nach NXP-Qualitätsstandards, garantiert dieser Transistor eine konsistente Leistung über seine gesamte Lebensdauer.
- Effiziente Wärmeableitung: Die spezifizierte Verlustleistung und das Gehäusedesign tragen zur Minimierung von thermischem Stress bei, was die Zuverlässigkeit erhöht.
Detaillierte technische Daten und Materialqualitäten
| Merkmal | Spezifikation | Vorteil für Ihre Anwendung |
|---|---|---|
| Transistortyp | Bipolartransistor, NPN | Standard und weit verbreitet für allgemeine Schalt- und Verstärkungsaufgaben, kompatibel mit einer Vielzahl von Treiberschaltungen. |
| Hersteller | NXP Semiconductors | Gewährleistet höchste Qualitätsstandards, Zuverlässigkeit und dokumentierte Leistung, was sich in langlebigen Produkten niederschlägt. |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45 V | Ermöglicht den Einsatz in Systemen, die eine höhere Spannungsreserve benötigen, schützt vor Überspannungen und erhöht die allgemeine Systemstabilität. |
| Maximale Kollektorstrom (IC) | 0,5 A (500 mA) | Ausreichend für viele gängige Schaltanwendungen wie das Ansteuern von LEDs, Relais oder kleineren Motoren, ohne die Notwendigkeit von zusätzlichen Leistungskomponenten. |
| Maximale Verlustleistung (PD) | 0,25 W (250 mW) | Indikator für eine gute thermische Managementfähigkeit im SOT-23 Gehäuse, was Überhitzung verhindert und die Lebensdauer des Bauteils verlängert. |
| Gehäusetyp | SOT-23 (Small Outline Transistor) | Sehr kompaktes Oberflächenmontage-Gehäuse, ideal für moderne, platzsparende Leiterplattenlayouts und automatisierten Bestückungsprozessen. |
| Betriebstemperaturbereich | Typischerweise -65°C bis +150°C (Herstellerangaben beachten) | Bietet Flexibilität für den Einsatz in Umgebungen mit variierenden Temperaturbedingungen, von industriellen Anlagen bis hin zu Consumer-Elektronik. |
| Gleichstromverstärkungsfaktor (hFE) | Typischerweise im Bereich von 100 bis 400 (abhängig von der genauen Variante und Messbedingungen) | Bedeutet, dass bereits ein kleiner Steuerstrom einen signifikant größeren Kollektorstrom schalten kann, was ihn für Verstärker- und Treiberstufen effizient macht. Die höhere hFE des -40 Typs ist ein Schlüsselmerkmal für empfindliche Steuersignale. |
Anwendungsbereiche und Integration
Der BC 817-40 NXP ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Schaltungen eingesetzt werden kann. Seine Robustheit und präzisen Schalteigenschaften machen ihn ideal für:
- Schaltregler und Netzteile: Zur präzisen Steuerung von Stromflüssen und Spannungsregulierungen.
- Logikschaltungen: Als Teil von digitalen Schaltungen zur Implementierung von Gatterfunktionen und Signalverarbeitung.
- Treiberstufen: Zum Ansteuern von Lasten wie LEDs, Relais, kleinen Motoren oder anderen Transistoren mit höheren Stromanforderungen.
- Signalverstärkung: In kleinen Signalpfaden, wo eine zuverlässige Verstärkung benötigt wird.
- Automatisierungstechnik: In industriellen Steuerungen, wo Zuverlässigkeit und präzise Schaltung entscheidend sind.
- Consumer-Elektronik: In Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten.
Die Integration des BC 817-40 NXP in Ihre Designs ist dank seines Standard-SOT-23-Gehäuses unkompliziert. Dieses Gehäuseformat ist universell auf Leiterplatten verbreitet und kompatibel mit den meisten automatisierten Fertigungsprozessen. Die NPN-Konfiguration ermöglicht eine einfache Ansteuerung mit positiven Spannungen, was ihn zu einer intuitiven Wahl für viele Entwickler macht. Die Auswahl des -40 Typs deutet auf eine spezifische Optimierung innerhalb der BC817-Familie hin, oft in Bezug auf die Stromverstärkung (hFE), was ihn besonders geeignet für Anwendungen macht, bei denen ein hoher Verstärkungsfaktor gewünscht ist, um selbst kleine Steuerströme effektiv zu nutzen.
FAQ – Häufig gestellte Fragen zu BC 817-40 NXP – Bipolartransistor, NPN, 45 V, 0,5 A, 0,25 W, SOT-23
Was bedeutet NPN bei einem Bipolartransistor?
NPN beschreibt die Halbleiterschichtung des Transistors. Es steht für „Negativ-Positiv-Negativ“ und bedeutet, dass sich zwischen zwei N-Typen (Kollektor und Emitter) eine P-Typ-Schicht (Basis) befindet. Für den Betrieb muss die Basis positiv gegenüber dem Emitter vorgespannt werden, um Strom vom Kollektor zum Emitter fließen zu lassen.
Ist der BC 817-40 für Hochfrequenzanwendungen geeignet?
Während der BC 817-40 primär für allgemeine Schalt- und Verstärkungsaufgaben konzipiert ist, kann er für moderate Frequenzen eingesetzt werden. Für extrem hohe Frequenzen sind spezialisierte Transistoren mit höherer Grenzfrequenz (fT) besser geeignet. Die genauen Leistungsgrenzen sollten den detaillierten Datenblättern entnommen werden.
Welche Vorteile bietet das SOT-23 Gehäuse im Vergleich zu älteren Gehäusen wie TO-92?
Das SOT-23 Gehäuse ist deutlich kleiner und leichter, was es ideal für moderne, platzkritische Designs macht. Es eignet sich hervorragend für die Oberflächenmontage (SMD), was die automatische Bestückung erleichtert und die Notwendigkeit von durchkontaktierten Löchern auf der Leiterplatte eliminiert.
Kann der BC 817-40 einen kleinen Motor direkt ansteuern?
Mit einem maximalen Kollektorstrom von 0,5 Ampere kann der BC 817-40 kleinere DC-Motoren oder solche, die über ein vorgeschaltetes Treiber-IC gesteuert werden, sicher ansteuern. Für größere Motoren oder solche mit hohem Anlaufstrom sind leistungsfähigere Transistoren oder zusätzliche Treiberstufen erforderlich.
Was ist der Unterschied zwischen den verschiedenen Varianten der BC817-Familie, z.B. BC 817-16, -25, -40?
Die Ziffern nach dem Bindestrich (-16, -25, -40) beziehen sich in der Regel auf den minimalen Gleichstromverstärkungsfaktor (hFE) des Transistors. Ein höherer Wert wie -40 deutet auf eine höhere Verstärkung hin, was bedeutet, dass bereits ein sehr kleiner Basisstrom einen größeren Kollektorstrom schalten kann. Dies ist vorteilhaft für empfindliche Steuersignale.
Welche Art von Lasten kann ich mit dem BC 817-40 schalten?
Sie können mit dem BC 817-40 eine Vielzahl von Lasten schalten, darunter LEDs (oft in Kombination mit einem Vorwiderstand), kleine Relais, Transistoren mit höherem Strombedarf, Lautsprecher (in geringer Leistung) und andere Halbleiterbauteile, solange der Strom- und Spannungsbedarf die Spezifikationen des Transistors nicht überschreitet.
Ist der BC 817-40 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Für sicherheitskritische Anwendungen sind in der Regel speziell zertifizierte Bauteile erforderlich, die erhöhten Zuverlässigkeitsanforderungen genügen. Der BC 817-40 ist ein Standard-Industrietransistor, der für allgemeine elektronische Anwendungen konzipiert ist. Ob er für eine spezifische sicherheitskritische Anwendung geeignet ist, hängt von den geltenden Normen und Risikobewertungen ab.
