BC 807-40 SMD: Der zuverlässige PNP-Bipolartransistor für präzise Schaltungen
Sie suchen einen hochzuverlässigen PNP-Bipolartransistor für Ihre anspruchsvollen Elektronikprojekte? Der BC 807-40 SMD ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die Wert auf präzise Schaltvorgänge und stabile Leistung legen. Dieser Transistor eignet sich perfekt für eine Vielzahl von Anwendungen, von der Signalverarbeitung bis hin zur Lastschaltung, wo eine zuverlässige und effiziente Steuerung von Strömen unerlässlich ist.
Warum der BC 807-40 SMD die überlegene Wahl ist
Der BC 807-40 SMD zeichnet sich durch seine bewährte Technologie und seine robusten Spezifikationen aus, die ihn von vielen Standardtransistoren abheben. Seine Nennspannung von 45V und ein maximaler Dauerstrom von 0,5A bieten eine ausgezeichnete Reserve für typische Anwendungen. Die geringe Verlustleistung von 0,25W im SOT-23 Gehäuse sorgt für eine verbesserte thermische Leistung und Zuverlässigkeit, selbst unter moderater Belastung. Im Vergleich zu weniger spezifizierten Alternativen bietet der BC 807-40 SMD eine höhere Gleichmäßigkeit in den elektrischen Parametern und eine verbesserte Langzeitstabilität, was ihn zu einer vertrauenswürdigen Komponente für professionelle Schaltungen macht.
Schlüsselfunktionen und Vorteile
- Hohe Zuverlässigkeit: Entwickelt für konsistente Leistung und Langlebigkeit in anspruchsvollen Umgebungen.
- Präzise Steuerung: Ermöglicht genaue Regelung von Stromflüssen, entscheidend für empfindliche Schaltungen.
- Kompaktes SOT-23 Gehäuse: Ideal für platzkritische Designs und automatisierten Bestückungsprozessen.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Schaltungen, von analogen Signalverstärkern bis zu digitalen Logikschaltungen.
- Effiziente Leistung: Geringe Verlustleistung minimiert Wärmeentwicklung und erhöht die Systemeffizienz.
Detaillierte Spezifikationen und Leistungsmerkmale
Der BC 807-40 SMD ist ein bipolarer NPN-Transistor, der für seine Zuverlässigkeit und Leistungsfähigkeit bekannt ist. Seine Konstruktion ist auf maximale Effizienz und präzise Steuerung ausgelegt. Die PNP-Technologie ermöglicht eine einfache Integration in gängige Schaltungsdesigns, insbesondere dort, wo negative Spannungspole gesteuert werden müssen.
Die maximale Kollektor-Emitter-Spannung (VCEO) von 45 Volt bietet eine ausreichende Marge für die meisten Niederspannungsanwendungen und schützt die Schaltung vor Spannungsspitzen. Mit einem maximalen Dauerstrom (IC) von 0,5 Ampere kann der Transistor moderate Lasten schalten, was ihn für Relais-Treiber, LED-Steuerungen und allgemeine Verstärkerschaltungen qualifiziert.
Die Verlustleistung von 0,25 Watt im SOT-23 Gehäuse ist ein bedeutender Vorteil. Dieses kleine SMD-Gehäuse ist optimal für die Oberflächenmontage und trägt zu einer effizienten Wärmeableitung bei. Die geringe Verlustleistung minimiert die thermische Belastung des Transistors und der umliegenden Komponenten, was zu einer längeren Lebensdauer und einer erhöhten Systemstabilität führt. Dies ist besonders wichtig in kompakten Designs, wo eine effektive Kühlung eine Herausforderung darstellen kann.
Die DC-Stromverstärkung (hFE) des BC 807-40 liegt typischerweise in einem Bereich, der eine effektive Verstärkung von Signalen ermöglicht. Der genaue hFE-Wert variiert je nach Kollektorstrom und Kollektor-Emitter-Spannung, bietet aber in den spezifizierten Betriebsbereichen eine konsistente und vorhersehbare Verstärkung.
Die Übergangsfrequenzen, wie die fT (Transition Frequency), sind ebenfalls wichtige Parameter, die die Fähigkeit des Transistors zur Verarbeitung von Hochfrequenzsignalen definieren. Auch wenn der BC 807-40 primär für allgemeine Anwendungen konzipiert ist, bietet er ausreichende Leistungsreserven für viele schnellere Schaltungen im Audio- und Signalverarbeitungsbereich.
Die interne Struktur und die Fertigungsprozesse des BC 807-40 SMD sind auf höchste Qualität und geringe Toleranzen ausgerichtet. Dies garantiert eine hohe Reproduzierbarkeit der elektrischen Eigenschaften von Charge zu Charge, was für die Massenproduktion und die Zuverlässigkeit von Serienprodukten entscheidend ist.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Transistortyp | PNP Bipolartransistor |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45 V |
| Maximaler Dauer-Kollektorstrom (IC) | 0,5 A |
| Maximale Verlustleistung (PD) | 0,25 W |

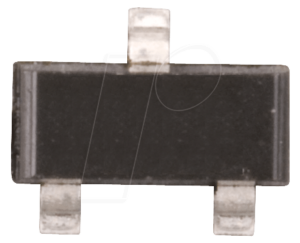

| Gehäusetyp | SOT-23 (Oberflächenmontage) |
| DC-Stromverstärkung (hFE) | Typischerweise für Anwendung optimiert (variiert nach Strom) |
| Anwendungsbereiche | Signalverarbeitung, Lastschaltung, Verstärker, Logikschaltungen |
| Besonderheiten | Hohe Zuverlässigkeit, kompakte Bauform, gute thermische Eigenschaften im SOT-23 Gehäuse |
Umfassende Einsatzmöglichkeiten für den BC 807-40 SMD
Der BC 807-40 SMD ist aufgrund seiner vielseitigen Eigenschaften ein Eckpfeiler für zahlreiche Schaltungsdesigns:
- Signalverstärkung: In Audiogeräten, Messinstrumenten und Kommunikationssystemen dient der Transistor zur Verstärkung schwacher Eingangssignale. Seine charakteristische Impedanz und Verstärkungseigenschaften machen ihn zu einer ausgezeichneten Wahl für präzise analoge Signalpfade.
- Schaltanwendungen: Als Schalter kann der BC 807-40 SMD effizient kleinere Lasten wie LEDs, Relais oder andere Transistoren steuern. Die schnelle Schaltgeschwindigkeit im SOT-23 Gehäuse ermöglicht den Einsatz auch in schnellen digitalen Logikschaltungen.
- Treiberstufen: Er kann als Treiber für leistungsstärkere Komponenten wie Leistungstransistoren oder MOSFETs fungieren und so die Steuerung von größeren Strömen oder Spannungen vereinfachen.
- Labor- und Prototypenbau: Aufgrund seiner Standardisierung und Verfügbarkeit ist der BC 807-40 SMD eine beliebte Wahl für Entwicklungsingenieure und Hobbyisten, die Prototypen erstellen und Schaltungen testen. Seine Robustheit gegenüber moderaten Überlastungen im Vergleich zu extrem empfindlichen Bauteilen bietet eine gewisse Fehlertoleranz.
- Energieverwaltung: In einfachen Stromversorgungen oder Ladekontrollschaltungen kann der Transistor zur Steuerung von Stromflüssen und Spannungsregulierungen beitragen, wo präzise Grenzwerte eingehalten werden müssen.
Die Wahl des BC 807-40 SMD stellt sicher, dass Ihre Schaltungen nicht nur funktionieren, sondern dies auch mit der erforderlichen Präzision und Stabilität über lange Zeiträume tun.
FAQ – Häufig gestellte Fragen zu BC 807-40 SMD – Bipolartransistor, PNP, 45V, 0,5A, 0,25W, SOT-23
Ist der BC 807-40 SMD für Hochfrequenzanwendungen geeignet?
Der BC 807-40 SMD ist primär für allgemeine Schalt- und Verstärkeranwendungen im Niedrigfrequenz- bis mittleren Frequenzbereich konzipiert. Während er für bestimmte Signalverarbeitungsaufgaben im Audiobereich oder für langsame digitale Logik gut geeignet ist, ist er für sehr hohe Frequenzen (im MHz-Bereich oder darüber) möglicherweise nicht die optimalste Wahl, da seine Übergangsfrequenzen (fT) hier begrenzt sein können. Für diese Anwendungen sind speziellere HF-Transistoren erforderlich.
Welche Art von Lasten kann der BC 807-40 SMD schalten?
Der BC 807-40 SMD kann Lasten schalten, die einen maximalen Dauerstrom von bis zu 0,5 Ampere benötigen. Dazu gehören typischerweise kleinere LEDs, Low-Power-Relais, kleine Motoren oder die Steuerstufen von Leistungstransistoren. Die maximale Kollektor-Emitter-Spannung von 45V muss ebenfalls beachtet werden.
Warum ist das SOT-23 Gehäuse vorteilhaft?
Das SOT-23 (Small Outline Transistor) Gehäuse ist ein Standard für Oberflächenmontage (SMD). Seine Vorteile liegen in der sehr geringen Größe, was ihn ideal für platzkritische Designs macht. Es ermöglicht auch eine effiziente Wärmeableitung im Vergleich zu älteren durchkontaktierten Gehäusen und ist gut für automatisierte Bestückungslinien geeignet, was die Produktion vereinfacht und Kosten senkt.
Wie unterscheidet sich der BC 807-40 SMD von einem NPN-Transistor?
Der Hauptunterschied liegt in der Polarität der Halbleiterschichten. Ein PNP-Transistor wie der BC 807-40 schaltet, wenn die Basisspannung niedriger ist als die Emitterspannung, und erlaubt den Stromfluss vom Emitter zum Kollektor. Ein NPN-Transistor benötigt eine positive Basisspannung relativ zum Emitter, um den Stromfluss vom Kollektor zum Emitter zu ermöglichen. Dies bestimmt die Logik und die Schaltungstopologie, in der sie am besten eingesetzt werden.
Kann ich den BC 807-40 SMD als Ersatz für andere PNP-Transistoren verwenden?
Dies hängt von den genauen Spezifikationen des zu ersetzenden Transistors ab. Der BC 807-40 SMD ist ein guter Ersatz, wenn die Spannungs- und Stromanforderungen (45V VCEO, 0,5A IC) erfüllt werden und die Verlustleistung (0,25W) vergleichbar oder höher ist. Achten Sie auch auf die hFE-Charakteristik und die Schaltfrequenzen, falls diese für Ihre spezifische Anwendung kritisch sind.
Welche Stromversorgung ist für den BC 807-40 SMD erforderlich?
Der BC 807-40 SMD ist ein aktives Bauelement, das eine externe Stromversorgung benötigt, um zu funktionieren. Die genaue Spannung und der Strom, die ihm zugeführt werden, hängen von der spezifischen Schaltung ab, in der er eingesetzt wird. Die maximale Kollektor-Emitter-Spannung von 45V darf nicht überschritten werden, und der Basisstrom wird durch vorgeschaltete Widerstände oder andere Bauteile gesteuert, um den gewünschten Kollektorstrom zu erzielen.
Wie wichtig ist die thermische Leistung des SOT-23 Gehäuses bei diesem Transistor?
Die thermische Leistung ist bei diesem Transistor im SOT-23 Gehäuse von erheblicher Bedeutung. Die angegebene Verlustleistung von 0,25W ist der Wert, den der Transistor unter bestimmten Kühlbedingungen ableiten kann, ohne zu überhitzen. Ein gut gestaltetes Layout auf der Leiterplatte, das eine angemessene Wärmeableitung über die Lötpads und die Platine ermöglicht, ist entscheidend für die Einhaltung dieser Spezifikation und die Gewährleistung der Langzeitstabilität und Zuverlässigkeit des Transistors in Ihrer Anwendung.
