Präzision für Ihre Schaltung: Der BC 547C DIO NPN-Bipolartransistor
Benötigen Sie einen zuverlässigen Schalter oder Verstärker für Ihre elektronischen Projekte? Der BC 547C DIO NPN-Bipolartransistor ist die ideale Lösung für Entwickler, Bastler und Ingenieure, die präzise Steuerung und stabile Leistung in einer kompakten Bauform suchen. Dieses Bauteil löst das Problem der unsicheren oder ineffizienten Signalverarbeitung, indem es eine konsistente und vorhersehbare Funktionsweise in analogen und digitalen Schaltungen gewährleistet.
Warum BC 547C DIO: Überlegene Leistung und Zuverlässigkeit
Der BC 547C DIO unterscheidet sich von generischen Transistoren durch seine spezifisch optimierte Leistungsparameter und die bewährte TO-92-Gehäuseform, die eine einfache Handhabung und Integration ermöglicht. Seine NPN-Charakteristik, gepaart mit einer Kollektor-Emitter-Spannung von 45V und einem maximalen Kollektorstrom von 0,1A, bietet eine ausgewogene Kombination für eine Vielzahl von Anwendungen, die über die Kapazitäten einfacherer Transistoren hinausgehen. Die maximale Verlustleistung von 0,5W stellt sicher, dass er auch unter moderater Last stabil arbeitet, ohne zu überhitzen, was ihn zu einer vertrauenswürdigen Wahl für langlebige Schaltungen macht.
Anwendungsgebiete des BC 547C DIO
Der BC 547C DIO NPN-Bipolartransistor ist ein äußerst vielseitiges Bauteil, das in einer breiten Palette von elektronischen Anwendungen eingesetzt werden kann. Seine Fähigkeit, als Schalter oder Verstärker zu fungieren, macht ihn unverzichtbar für:
- Signalverstärkung: Ideal zur Verstärkung schwacher Audiosignale, Sensordaten oder anderer Niederspannungssignale in Audio-Vorverstärkern, Messtechnik und Signalaufbereitungsschaltungen.
- Schaltanwendungen: Effizient zum Schalten von Lasten wie LEDs, Relais oder kleineren Motoren, die über Mikrocontroller oder andere Logikschaltungen gesteuert werden. Die relativ hohe Spannungsfestigkeit ermöglicht die Ansteuerung von Komponenten, die etwas mehr Spannung benötigen als typische Low-Power-Transistoren.
- Oszillatoren und Timer: Bestandteil von Schaltungen zur Erzeugung von Taktsignalen, Zeitgebern und anderen Schwingkreisen, wo eine präzise Steuerung der Schaltzustände erforderlich ist.
- Logikgatter und Inverter: Als einfacher logischer Baustein in digitalen Schaltungen, zur Realisierung von Inverter-Funktionen oder als Bestandteil komplexerer Logikstrukturen.
- Netzteil-Regelkreise: Zur Stabilisierung von Spannungen in einfachen Spannungsregler-Schaltungen oder als Teil von Überwachungs- und Schutzschaltungen.
Technische Spezifikationen und Leistungsmerkmale
Die detaillierte Spezifikation des BC 547C DIO NPN-Bipolartransistors unterstreicht seine Eignung für anspruchsvolle Anwendungen:
| Merkmal | Spezifikation |
|---|---|
| Transistortyp | Bipolartransistor |
| Polarität | NPN |
| Maximale Kollektor-Emitter-Spannung (Vce) | 45 V |
| Maximale Kollektorstrom (Ic) | 0,1 A (100 mA) |
| Maximale Verlustleistung (Pd) | 0,5 W |
| Gehäuseform | TO-92 |
| Gleichstromverstärkungsfaktor (hFE) | Typisch 110 – 820 (abhängig von der Ausführung und den Messbedingungen) |
| Übergangsfrequenz (fT) | Typisch > 100 MHz (zeigt gute Hochfrequenzeigenschaften für viele Anwendungen) |
| Einsatztemperatur | -55°C bis +150°C (Breiter Betriebstemperaturbereich für Zuverlässigkeit unter verschiedenen Umgebungsbedingungen) |
Die Vorteile des BC 547C DIO auf einen Blick
- Präzise Signalsteuerung: Ermöglicht genaue Schaltung und Verstärkung von elektrischen Signalen.
- Stabile Leistung: Die spezifizierten Spannungsgrenzen und Stromkapazitäten gewährleisten einen zuverlässigen Betrieb in den definierten Parametern.
- Energieeffizienz: Mit einer Verlustleistung von 0,5W ist er für Anwendungen geeignet, bei denen Energieeffizienz eine Rolle spielt, ohne dabei auf Leistung zu verzichten.
- Kompakte Bauform: Das TO-92-Gehäuse ist Standard in der Elektronikindustrie und erleichtert die Platzierung und Verdrahtung auf Leiterplatten, insbesondere in platzbeschränkten Designs.
- Hohe Vielseitigkeit: Einsetzbar in einer breiten Palette von analogen und digitalen Schaltungen, von einfachen Verstärkern bis hin zu komplexeren Logikfunktionen.
- Bewährte Technologie: Bipolartransistoren sind seit Jahrzehnten etabliert und bieten eine gut verstandene und vorhersehbare Funktionsweise.
- Guter Preis-Leistungs-Verhältnis: Bietet signifikante Leistung für seine Kosten, was ihn zu einer wirtschaftlichen Wahl für Prototypen und Massenproduktion macht.
Tiefere Einblicke: Material und Konstruktion
Der BC 547C DIO wird typischerweise aus Silizium gefertigt, einem Halbleitermaterial, das für seine hervorragenden elektrischen Eigenschaften und seine Zuverlässigkeit bei unterschiedlichen Temperaturen bekannt ist. Die NPN-Struktur entsteht durch gezielte Dotierung von Siliziumschichten mit unterschiedlichen Verunreinigungen. Die Emittereite wird stark mit Elektronen-spendenden Atomen (z. B. Phosphor) dotiert, die Basis wird dünn und schwach mit Elektronen-annehmenden Atomen (z. B. Bor) dotiert, und der Kollektor wird moderat mit Elektronen-spendenden Atomen dotiert. Diese präzise Fertigung ermöglicht die kontrollierte Steuerung des Stromflusses durch die Basis, um den Kollektorstrom zu schalten oder zu verstärken.

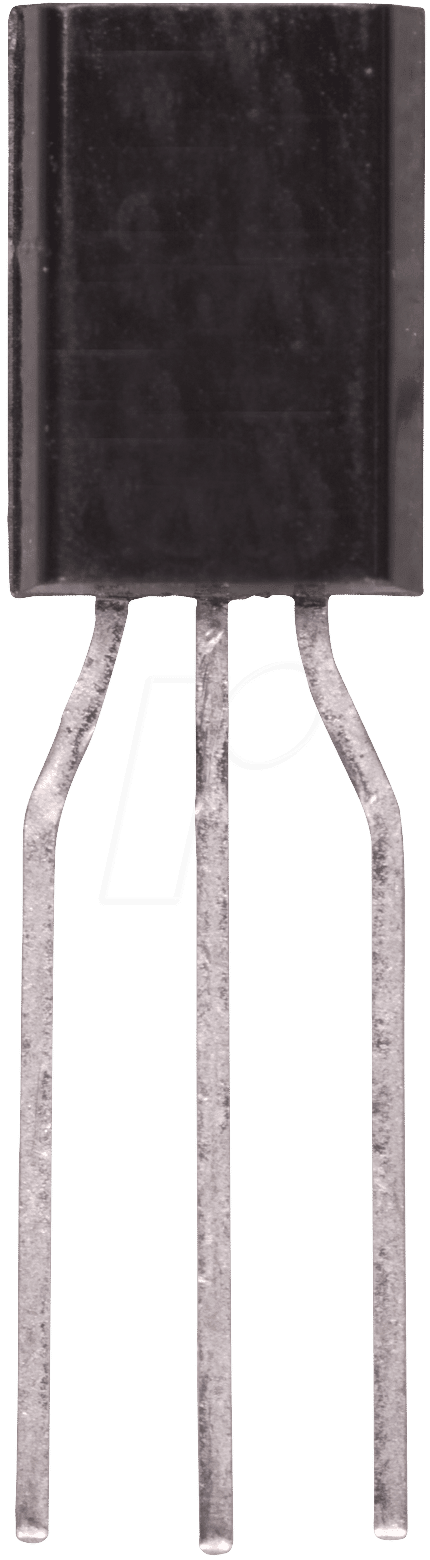

Das TO-92-Gehäuse ist ein dreibeiniges Kunststoffgehäuse, das die drei Anschlüsse des Transistors (Kollektor, Basis, Emitter) schützt und eine einfache Montage durch gesteckte Verbindung ermöglicht. Die interne Verbindung zwischen den Halbleiterchips und den externen Anschlüssen erfolgt über feine Bonddrähte, die für elektrische Leitfähigkeit und mechanische Stabilität sorgen.
Der Einfluss der Spezifikationen auf die Anwendungsleistung
Die maximale Kollektor-Emitter-Spannung von 45V ist ein entscheidender Parameter, der die Spannungsfestigkeit des Transistors bestimmt. Dies bedeutet, dass der BC 547C DIO Spannungen bis zu 45V zwischen Kollektor und Emitter sicher sperren kann, wenn er im ausgeschalteten Zustand ist, und darüber hinaus die Schaltung vor Überspannungsschäden schützt. Der maximale Kollektorstrom von 0,1A gibt die maximale Strommenge an, die der Transistor im leitenden Zustand sicher durchlassen kann. Diese Werte sind kritisch für die Auswahl des richtigen Transistors für eine bestimmte Anwendung, um Überlastung und Beschädigung zu vermeiden.
Die Verlustleistung von 0,5W ist ebenfalls ein wichtiger Faktor. Sie gibt die maximale Energie an, die der Transistor in Form von Wärme ableiten kann, ohne seine Funktionsweise zu beeinträchtigen oder zu beschädigen. Bei höheren Strömen oder Spannungen wird mehr Wärme erzeugt, und eine ausreichende Kühlung (oftmals durch die Umgebungsluft oder einen kleinen Kühlkörper) ist erforderlich, um die spezifizierten Betriebstemperaturen einzuhalten.
FAQ – Häufig gestellte Fragen zu BC 547C DIO – Bipolartransistor, NPN, 45V, 0,1A, 0,5W, TO-92
Was ist der Hauptunterschied zwischen einem NPN- und einem PNP-Transistor?
Der Hauptunterschied liegt in der Art und Weise, wie sie Strom steuern. Bei einem NPN-Transistor fließt der Strom vom Kollektor zum Emitter, wenn die Basis positiv gegenüber dem Emitter angesteuert wird. Bei einem PNP-Transistor ist es umgekehrt: Der Strom fließt vom Emitter zum Kollektor, wenn die Basis negativ gegenüber dem Emitter angesteuert wird. Sie sind komplementär zueinander und werden oft in Schaltungen wie Gegentaktverstärkern kombiniert.
Ist der BC 547C DIO für Hochfrequenzanwendungen geeignet?
Ja, mit einer Übergangsfrequenz (fT) von typisch über 100 MHz ist der BC 547C DIO für eine Vielzahl von Hochfrequenzanwendungen im Audio- und niedrigen HF-Bereich geeignet, wie z. B. in Funkgeräten, HF-Verstärkern oder Oszillatorschaltungen bis zu diesen Frequenzen. Für extrem hohe Frequenzen sind spezialisierte HF-Transistoren besser geeignet.
Kann der BC 547C DIO eine LED mit 20mA und 3V betreiben?
Ja, der BC 547C DIO kann problemlos eine LED mit 20mA und 3V betreiben. Der maximale Kollektorstrom von 0,1A (100mA) ist deutlich höher als die benötigten 20mA. Sie müssten lediglich einen geeigneten Vorwiderstand berechnen, um den Strom auf die gewünschten 20mA zu begrenzen und die LED nicht zu beschädigen.
Wie beeinflusst die Umgebungstemperatur die Leistung des Transistors?
Die Umgebungstemperatur beeinflusst die elektrische Leitfähigkeit und damit die Leistung des Transistors. Der BC 547C DIO ist für einen weiten Betriebstemperaturbereich von -55°C bis +150°C spezifiziert. Innerhalb dieses Bereichs kann sich jedoch der Gleichstromverstärkungsfaktor (hFE) und andere Parameter leicht ändern. Hohe Temperaturen können auch die Verlustleistung erhöhen, was eine zusätzliche Kühlung erforderlich machen kann.
Was bedeutet die Angabe „Gleichstromverstärkungsfaktor (hFE)“?
Der Gleichstromverstärkungsfaktor (hFE), auch als Beta (β) bezeichnet, ist das Verhältnis des Kollektorstroms zum Basisstrom, wenn der Transistor in Verstärkungsschaltung betrieben wird. Ein höherer hFE-Wert bedeutet, dass ein kleinerer Basisstrom ausreicht, um einen größeren Kollektorstrom zu steuern. Der Wert für den BC 547C DIO variiert je nach spezifischer Ausführung und Betriebsbedingungen.
Wie schließe ich den BC 547C DIO korrekt an eine Schaltung an?
Die Anschlüsse eines TO-92-Transistors sind in der Regel (von links nach rechts, wenn die flache Seite zu Ihnen zeigt und die Anschlüsse nach unten): Emitter, Basis, Kollektor. Es ist jedoch immer ratsam, das Datenblatt des spezifischen Bauteils zu konsultieren, um die Pinbelegung zu verifizieren, da es geringfügige Abweichungen geben kann.
Kann der BC 547C DIO als Ausgangstreiber für kleine Motoren verwendet werden?
Ja, für kleine DC-Motoren, die nicht mehr als 0,1A Strom ziehen und deren Anlaufströme unter diesem Wert bleiben, kann der BC 547C DIO als Treiber verwendet werden. Für Motoren mit höheren Stromanforderungen oder Anlaufspitzen sollten leistungsfähigere Transistoren oder MOSFETs in Betracht gezogen werden, möglicherweise in Kombination mit Freilaufdioden zum Schutz des Transistors vor Induktionsspannungen.
