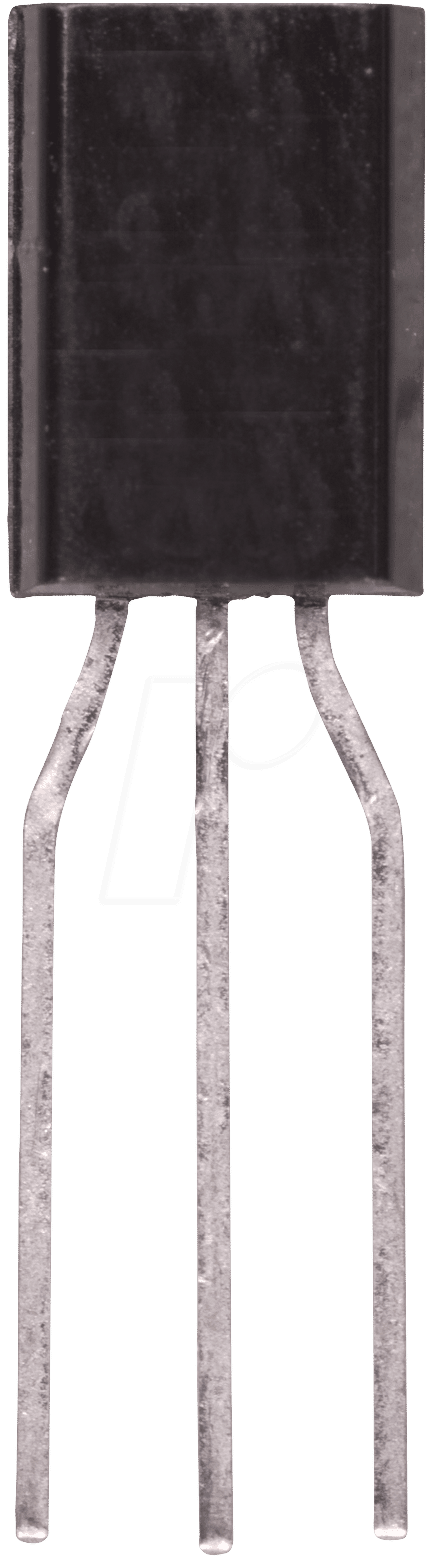

BC 337-40 DIO – Ihr leistungsstarker NPN-Bipolartransistor für anspruchsvolle Schaltungen
Sie benötigen einen zuverlässigen Schalter oder Verstärker für Ihre elektronischen Projekte, der sowohl Leistung als auch Präzision bietet? Der BC 337-40 DIO ist die ideale Lösung für Hobbyisten, Ingenieure und Techniker, die Wert auf Stabilität und Effizienz in ihren Schaltungen legen. Dieses NPN-Bipolartransistor-Bauteil im gängigen TO-92 Gehäuse ermöglicht die präzise Steuerung von Strömen bis zu 0,8A und Spannungen bis 45V, was es zu einem unverzichtbaren Element für eine breite Palette von Anwendungen macht, von einfachen Logikgattern bis hin zu anspruchsvollen Leistungstreibern.
Überlegene Leistung und Zuverlässigkeit des BC 337-40 DIO
Im Vergleich zu generischen Transistoren oder älteren Modellen bietet der BC 337-40 DIO eine optimierte Kombination aus Durchbruchspannung, Strombelastbarkeit und thermischer Leistung. Die Kennzeichnung „40“ deutet auf eine verbesserte Verstärkungsfaktor-Spezifikation hin, was zu einer präziseren Steuerung von Lasten führt. Seine robuste Konstruktion und die sorgfältige Fertigung gewährleisten eine außergewöhnliche Lebensdauer und Betriebssicherheit, selbst unter anspruchsvollen Umgebungsbedingungen. Dies macht ihn zur überlegenen Wahl für alle, die langfristige Stabilität und Performance in ihren Designs suchen.
Vorteile des BC 337-40 DIO im Überblick
- Hohe Strombelastbarkeit: Mit einer maximalen Stromstärke von 0,8A ist der BC 337-40 DIO in der Lage, eine Vielzahl von Lasten effektiv zu schalten und zu steuern, was ihn vielseitig einsetzbar macht.
- Solide Spannungsfestigkeit: Eine Durchbruchspannung von 45V bietet ausreichend Spielraum für typische Schaltungsanforderungen, ohne die Notwendigkeit für zusätzliche Schutzschaltungen in vielen gängigen Anwendungen.
- Optimierte Verstärkung (hFE): Die höhere Verstärkung des BC 337-40 kennzeichnet eine verbesserte Leistung in Verstärkerschaltungen und eine präzisere Schaltung bei geringerem Basisstrom.
- Effiziente Leistungsumwandlung: Mit einer maximalen Verlustleistung von 0,625W bei typischen Betriebstemperaturen ist der Transistor für energieeffiziente Designs geeignet, bei denen Wärmeentwicklung minimiert werden muss.
- Robustes TO-92 Gehäuse: Das Standard-TO-92 Gehäuse ist für seine einfache Handhabung, Lötbarkeit und Kompatibilität mit gängigen Leiterplattendesigns bekannt und erleichtert die Integration in bestehende und neue Projekte.
- Herstellerqualität: Die Produktion durch renommierte Halbleiterhersteller gewährleistet gleichbleibend hohe Qualitätsstandards und Zuverlässigkeit jedes einzelnen Bauteils.
- Breites Anwendungsspektrum: Von der Signalverstärkung über das Schalten von Relais und LEDs bis hin zu seiner Verwendung in Netzteilen und Steuerungen – die Vielseitigkeit des BC 337-40 DIO ist ein entscheidender Vorteil.
Technische Spezifikationen und Eigenschaften
Der BC 337-40 DIO ist ein NPN-Bipolartransistor, der sich durch seine spezifischen elektrischen Eigenschaften auszeichnet. Diese Merkmale sind entscheidend für die Auswahl des richtigen Bauteils für eine bestimmte Anwendung und bestimmen seine Leistungsfähigkeit und Grenzen. Die präzisen Spezifikationen ermöglichen eine genaue Berechnung und Auslegung von Schaltungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | NPN Bipolartransistor |
| Modellbezeichnung | BC 337-40 DIO |
| Maximale Kollektor-Emitter-Spannung (Vceo) | 45V |
| Maximale Kollektorstrom (Ic) | 0,8A (800mA) |
| Maximale Verlustleistung (Pd) | 0,625W (625mW) |
| Gehäusetyp | TO-92 |
| DC Stromverstärkungsfaktor (hFE) Bereich | Typischerweise optimiert für den -40 Typ, präzise Werte gemäß Datenblatt des Herstellers. Bietet gute Verstärkung für Schalt- und Verstärkeranwendungen. |
| Betriebstemperaturbereich | Standardbereiche für Siliziumtransistoren, präzise Werte gemäß Herstellerdatenblatt für spezifische Umgebungsanforderungen. Ermöglicht zuverlässigen Betrieb unter verschiedenen Bedingungen. |
| Anschlussbelegung (Pinout) | Standard: Kollektor, Basis, Emitter (typischerweise von links nach rechts bei Blick auf die flache Seite mit Bedruckung). Exakte Belegung ist dem Datenblatt zu entnehmen. |
| Material | Silizium-Halbleiter. Die Dotierung und die Struktur des Halbleiters sind optimiert für die spezifizierten elektrischen Eigenschaften. |
Einsatzmöglichkeiten des BC 337-40 DIO in der Elektronik
Die Vielseitigkeit des BC 337-40 DIO NPN-Bipolartransistors eröffnet ein breites Feld an Anwendungsmöglichkeiten in der Elektronikentwicklung. Seine Fähigkeit, Ströme bis 0,8A bei 45V zu schalten und zu verstärken, macht ihn zu einer robusten Komponente für eine Vielzahl von Schaltungstypen. Von der simplen Ansteuerung von LEDs bis hin zur komplexen Steuerung von Leistungskomponenten, dieses Bauteil liefert die nötige Präzision und Zuverlässigkeit.
Schaltanwendungen
Als NPN-Transistor eignet sich der BC 337-40 DIO hervorragend als elektronischer Schalter. Er kann verwendet werden, um Lasten wie LEDs, Relais, kleine Motoren oder andere Halbleiterkomponenten zu steuern. Durch Anlegen eines geeigneten Basisstroms kann der Transistor in den Sättigungsbereich gebracht werden, wodurch er wie ein geschlossener Schalter wirkt und den Stromfluss zur Last ermöglicht. Dies ist essentiell in vielen digitalen Schaltungen, Logik-Interfaces und Stromversorgungsdesigns.
Verstärkerschaltungen
Der BC 337-40 DIO kann auch als Verstärkerkomponente in analogen Schaltungen eingesetzt werden. Seine Verstärkungseigenschaften, insbesondere der hohe hFE-Wert, erlauben es, kleine Eingangssignale auf ein höheres Niveau zu verstärken. Dies ist nützlich in Audioverstärkern, Sensor-Interfaces und Signalaufbereitungsschaltungen, wo eine präzise und rauschfreie Verstärkung erforderlich ist.
Treiber-Schaltungen
In vielen Systemen ist die Ausgangsstromfähigkeit eines Mikrocontrollers oder eines anderen Logik-ICs nicht ausreichend, um bestimmte Komponenten direkt anzusteuern. Hier dient der BC 337-40 DIO als Treiber. Er kann einen schwachen Steuerstrom von einem Logik-IC aufnehmen und einen größeren Strom für die anzusteuernde Komponente liefern, wie z.B. ein leistungsfähigeres Relais, eine Motorsteuerung oder eine Gruppe von LEDs.
Logik-Interfaces
Die Anpassung von Spannungspegeln zwischen verschiedenen digitalen Systemen ist eine häufige Aufgabe in der Elektronik. Der BC 337-40 DIO kann hier als Pegelwandler fungieren, um sicherzustellen, dass die Signale zwischen Komponenten mit unterschiedlichen Betriebsspannungen korrekt übertragen werden.
Netzteil- und Ladegeräte-Designs
In einfachen stabilisierten Netzteilen oder als Teil von Ladeelektronik kann der BC 337-40 DIO zur Regelung oder zum Schalten von Strömen eingesetzt werden, um eine stabile Stromversorgung zu gewährleisten oder den Ladevorgang zu steuern.
Häufig gestellte Fragen (FAQ) zu BC 337-40 DIO – Bipolartransistor, NPN, 45V, 0,8A, 0,625W, TO-92
Was ist die primäre Funktion des BC 337-40 DIO?
Der BC 337-40 DIO ist ein NPN-Bipolartransistor, der primär als elektronischer Schalter oder als Verstärker in analogen und digitalen Schaltungen eingesetzt wird. Seine Hauptfunktion besteht darin, einen größeren Stromfluss durch den Kollektor-Emitter-Pfad zu steuern, basierend auf einem kleineren Strom, der dem Basisanschluss zugeführt wird.
Für welche Arten von Projekten ist dieser Transistor am besten geeignet?
Dieser Transistor eignet sich ideal für eine breite Palette von Projekten, darunter die Ansteuerung von LEDs, Relais, kleinen Motoren, die Signalverstärkung, Pegelwandlungen, einfache Logikschaltungen und als Treiber für Komponenten, die mehr Strom benötigen als ein Mikrocontroller liefern kann. Seine Spezifikationen machen ihn besonders nützlich für Projekte, die eine mittlere Strombelastbarkeit und gute Verstärkung erfordern.
Was bedeutet die Kennzeichnung „40“ bei BC 337-40 DIO?
Die Kennzeichnung „40“ bezieht sich in der Regel auf den DC-Stromverstärkungsfaktor (hFE) des Transistors. Spezifisch bedeutet dies, dass der BC 337-40 in einer höheren Verstärkungsklasse liegt als beispielsweise der BC 337-10 oder -16. Dies ermöglicht eine präzisere Steuerung von Lasten und eine bessere Leistung in Verstärkerschaltungen.
Welche maximale Spannung und Stromstärke kann dieser Transistor handhaben?
Der BC 337-40 DIO kann eine maximale Kollektor-Emitter-Spannung (Vceo) von 45 Volt und einen maximalen Kollektorstrom (Ic) von 0,8 Ampere (800 Milliampere) handhaben. Die maximale Verlustleistung (Pd) beträgt 0,625 Watt (625 Milliwatt).
Ist das TO-92 Gehäuse für alle Anwendungen geeignet?
Das TO-92 Gehäuse ist ein Standardgehäuse für Durchsteckmontage (THT – Through-Hole Technology) und ist sehr verbreitet. Es ist gut für Hobbyprojekte, Prototyping und viele Serienprodukte geeignet, bei denen die Verlustleistung von 0,625W überschritten wird. Für Anwendungen, die deutlich höhere Ströme oder eine bessere Wärmeableitung erfordern, sind Transistoren in größeren Gehäusen wie TO-220 oder TO-3P besser geeignet.
Wie wird der BC 337-40 DIO korrekt in einer Schaltung angeschlossen?
Der Anschluss erfolgt über seine drei Beine: Basis (B), Kollektor (C) und Emitter (E). Für eine Schalterfunktion wird der Emitter typischerweise mit Masse verbunden. Ein Steuersignal wird der Basis zugeführt, um den Stromfluss vom Kollektor zum Emitter zu steuern. Die genaue Reihenfolge der Beine am TO-92 Gehäuse (B-C-E, E-C-B, etc.) variiert je nach Hersteller und muss dem Datenblatt entnommen werden. In der Regel ist bei Blick auf die flache Seite mit Beschriftung die Reihenfolge von links nach rechts Emitter, Kollektor, Basis oder Basis, Kollektor, Emitter.
Kann der BC 337-40 DIO als Ersatz für andere Transistoren verwendet werden?
Der BC 337-40 DIO kann als Ersatz für andere NPN-Transistoren dienen, sofern deren Spannungs- und Stromspezifikationen sowie die Verstärkung (hFE) vergleichbar oder höher sind. Es ist wichtig, das Datenblatt des zu ersetzenden Transistors zu prüfen und sicherzustellen, dass der BC 337-40 DIO die Anforderungen der Schaltung erfüllt, insbesondere hinsichtlich Spannungsfestigkeit, Strombelastbarkeit und Schaltgeschwindigkeit.
