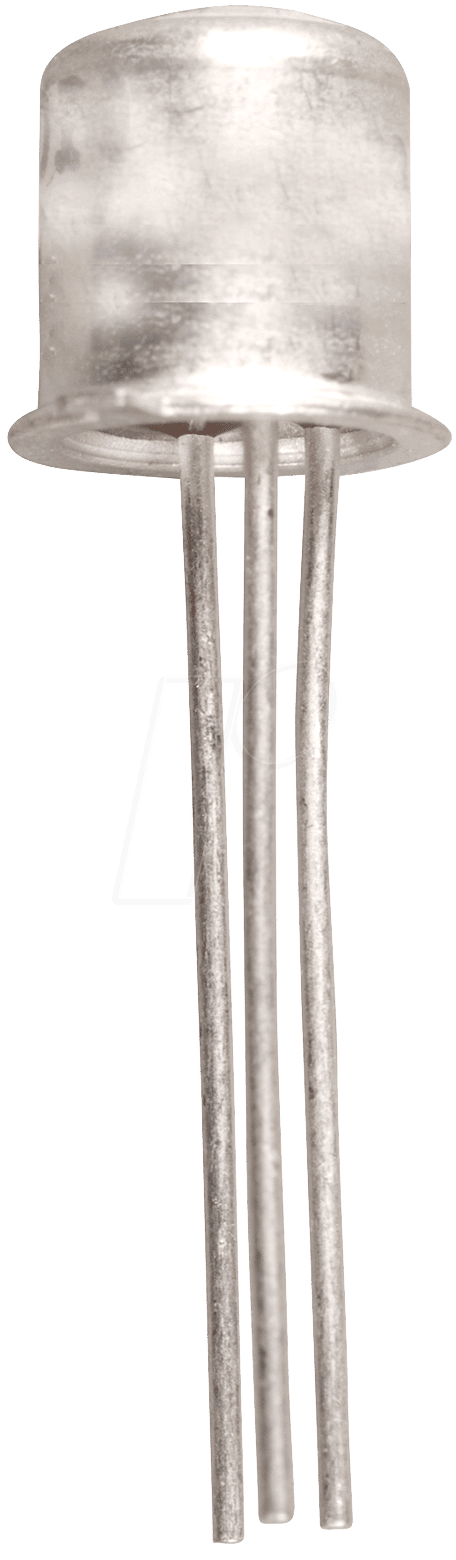

BC 177A – Bipolartransistor, PNP, 45V, 0,2A, 0,6W, TO-18: Die zuverlässige Basis für Ihre Elektronikprojekte
Sie suchen nach einem vielseitigen und robusten bipolaren Transistor, der Schalt- und Verstärkungsaufgaben in einer Vielzahl von elektronischen Schaltungen übernimmt? Der BC 177A, ein PNP-Transistor mit einer Spannungsfestigkeit von 45V, einem maximalen Kollektorstrom von 0,2A und einer Verlustleistung von 0,6W im bewährten TO-18 Gehäuse, ist die ideale Lösung für Hobbyisten, Ingenieure und Entwickler, die Wert auf Präzision und Langlebigkeit legen. Seine Eignung für analoge Schaltungen und digitale Logik macht ihn zu einem unverzichtbaren Bauteil für Ihr nächstes Projekt.
Überlegene Leistung und Zuverlässigkeit des BC 177A
Im Vergleich zu einfacheren oder weniger spezifizierten Transistoren bietet der BC 177A eine signifikant höhere Zuverlässigkeit und präzisere Leistungsmerkmale. Die sorgfältige Auswahl und Fertigung dieses Bauteils gewährleistet eine konsistente Performance über einen weiten Temperaturbereich und eine lange Lebensdauer. Die PNP-Charakteristik ermöglicht eine intuitive Ansteuerung in vielen Schaltungskonfigurationen, insbesondere dort, wo ein Schalten gegen Masse oder eine Signalaufbereitung mit positiven Spannungen im Vordergrund steht. Die spezifizierten Grenzwerte für Spannung und Strom erlauben eine solide Auslegung von Verstärker- und Schaltschaltungen ohne die Gefahr von schnellem Bauteilversagen.
Technische Spezifikationen und Vorteile
Der BC 177A zeichnet sich durch eine Reihe von Schlüsseleigenschaften aus, die ihn für anspruchsvolle Anwendungen prädestinieren:
- PNP-Konfiguration: Ideal für Schaltungen, die ein invertierendes Verhalten oder das Schalten positiver Spannungen erfordern.
- Hohe Spannungsfestigkeit: Mit 45V Kollektor-Emitter-Spannung (VCEO) bietet er genügend Spielraum für viele gängige Schaltungsdesigns.
- Ausreichender Strom: 0,2A Kollektorstrom (IC) ermöglichen die Ansteuerung von Lasten im mA-Bereich, wie LEDs, Relaisspulen oder kleinere Motoren.
- Angemessene Verlustleistung: 0,6W (PD) erlauben einen Betrieb unter moderater Belastung ohne übermäßige Wärmeentwicklung.
- Robustes TO-18 Gehäuse: Dieses etablierte und bewährte Gehäuseformat gewährleistet eine einfache Handhabung, Montage und thermische Anbindung.
- Vielseitige Anwendbarkeit: Von einfachen Verstärkern bis hin zu komplexen Logikschaltungen – der BC 177A ist ein flexibler Baustein.
- Präzise Kennlinien: Geringe Streuung und gut definierte Parameter für reproduzierbare Ergebnisse.
Anwendungsgebiete des BC 177A
Der BC 177A findet breite Anwendung in verschiedenen Bereichen der Elektronikentwicklung und im Prototypenbau:
- Signalverstärkung: Als Kleinsignalverstärker in Audio-Vorverstärkern, Sensorschaltungen oder zur Pegelanhebung schwacher Signale.
- Schaltkreise: Zum Ansteuern von Relais, Transistoren, LEDs oder anderen Verbrauchern, die über eine Logikschaltung oder einen Mikrocontroller gesteuert werden sollen.
- Logikschaltungen: In einfachen Logikgattern oder als Baustein in komplexeren digitalen Systemen.
- Netzteilregelung: In einfachen Spannungsreglerschaltungen oder zur Stabilisierung von Versorgungsspannungen.
- Oszillatoren: Als aktives Element in verschiedenen Oszillatorschaltungen zur Frequenzerzeugung.
- Entkopplungs- und Pufferstufen: Zur Entkopplung von Schaltungsteilen oder als Puffer zur Impedanzanpassung.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Bipolartransistor, PNP |
| Gehäuse | TO-18 (Metallgehäuse mit drei Anschlüssen: Basis, Kollektor, Emitter) |
| Maximale Kollektor-Emitter-Spannung (VCEO) | 45V |
| Maximale Kollektorstrom (IC) | 0,2A (200mA) |
| Maximale Kollektor-Basis-Spannung (VCBO) | 50V (Typischer Wert, kann je nach Hersteller leicht variieren) |
| Maximale Emitter-Basis-Spannung (VEBO) | 5V |
| Maximale Verlustleistung (PD) | 0,6W (600mW) – bei ausreichender Kühlung/Umgebungstemperatur |
| DC Stromverstärkungsfaktor (hFE / β) | Typischerweise im Bereich von 100 bis 300 (abhängig von IC und VCE, genaue Werte finden sich im Datenblatt des spezifischen Herstellers) |
| Betriebstemperaturbereich | -65°C bis +150°C (Typischer Bereich für TO-18 Bauteile, exakte Spezifikationen sind dem Datenblatt zu entnehmen) |
| Herstellung | Präzisionsgefertigter Halbleiterbaustein, optimiert für Zuverlässigkeit und Leistung. |
Qualität und Haltbarkeit des BC 177A
Der BC 177A wird unter strengen Qualitätskontrollen gefertigt, um eine gleichbleibend hohe Performance zu gewährleisten. Das TO-18 Metallgehäuse schützt die empfindliche Halbleiterstruktur nicht nur vor Umwelteinflüssen wie Staub und Feuchtigkeit, sondern unterstützt auch eine effektive Wärmeableitung, insbesondere wenn der Transistor auf einer Leiterplatte montiert ist. Dies trägt maßgeblich zur Langzeitstabilität und Ausfallsicherheit Ihrer Schaltungen bei. Im Gegensatz zu Kunststoffgehäusen bietet das TO-18 Gehäuse eine bessere mechanische Stabilität und eine höhere Zuverlässigkeit bei extremen Temperaturen.
Optimale Ausnutzung der Parameter
Um die volle Leistungsfähigkeit des BC 177A auszuschöpfen und seine Lebensdauer zu maximieren, ist es ratsam, die spezifizierten Grenzwerte stets zu beachten. Eine sorgfältige Dimensionierung der Basiswiderstände zur Steuerung des Kollektorstroms und die Berücksichtigung der thermischen Anbindung sind essenziell. Bei Anwendungen, die nahe an den maximalen Leistungsgrenzen arbeiten, kann die Verwendung eines Kühlkörpers oder die Montage auf einer gut leitfähigen Oberfläche notwendig sein. Die Kennlinie des Stromverstärkungsfaktors (hFE) ist nicht konstant, sondern variiert mit dem Kollektorstrom und der Kollektor-Emitter-Spannung. Das Verständnis dieser Abhängigkeiten ist entscheidend für die präzise Auslegung von Verstärkerschaltungen.
