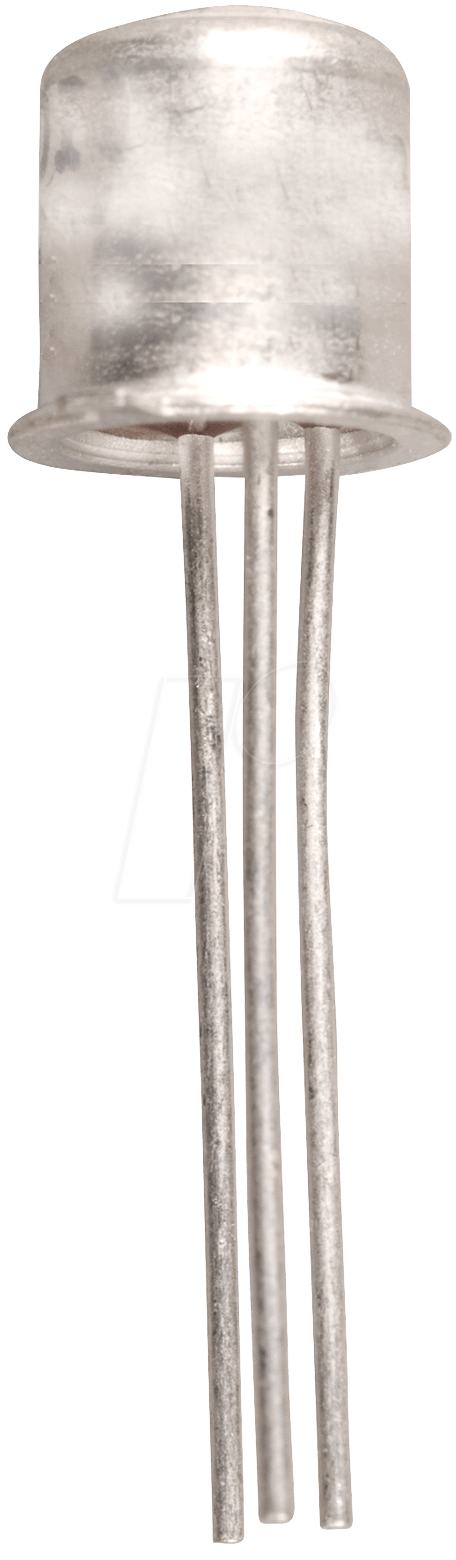

BC 109C - Bipolartransistor

BC 109C – Bipolartransistor, NPN, 25V, 0,2A, 0,6W, TO-18

0,50 €

  • Lieferzeit: 1-2 Werktage
  • ab Lager

Zum Partnershop

Artikelnummer: ba785a07e49a Kategorie: Bipolar-Transistoren (GB BJTs)
  • Automatisierte Fertigung (3D Druck/CNC)
  • Bauelemente, aktiv
    • Dioden, Gleichrichter, Triacs etc.
    • ICs & Controller
    • Optoelektronik
    • Programmer / Entwicklungstools
    • Röhren
    • Signalakustik
    • Transistoren
      • Bipolar-Transistoren (BJTs)
        • Bipolar-Transistoren (GB BJTs)
        • Darlington-Transistoren
        • Digital-Transistoren
        • Fototransistoren
        • HF-Transistoren
      • IGBT-Transistoren
      • Uni-/Bipolartransistoren (FETs)
  • Bauelemente, mechanisch
  • Bauelemente, passiv
  • Büro & Kommunikation
  • Büro-/Taschenrechner
  • Bürostühle
  • Chipkartentechnik
  • Diverses
  • Entwicklerboards
  • Foto & Video
  • Gestalten & Dekorieren
  • Haus- und Sicherheitstechnik
  • Kleben & Verpacken
  • Lichttechnik
  • Messtechnik und Werkstattbedarf
  • Pantry / Facility
  • PC-Arbeitsplatz
  • PC-Technik
  • Präsentation
  • Speichermedien & Zubehör
  • Stromversorgung
  • TV-Empfangstechnik
  • Unterhaltungselektronik
Partner
Beschreibung

Inhalt

Toggle
  • Entdecke den BC 109C: Dein Schlüssel zu präziser Elektronik
    • Technische Daten, die überzeugen
    • Anwendungsbereiche, die begeistern
    • Das TO-18 Gehäuse: Kompakt und zuverlässig
    • Warum der BC 109C die richtige Wahl ist
    • Technische Details im Überblick
    • Sicherheitshinweise
    • Alternativen zum BC 109C
    • BC 109C kaufen: Dein Projekt beginnt hier!
  • FAQ – Häufig gestellte Fragen zum BC 109C
    • 1. was ist der BC 109C und wofür wird er verwendet?
    • 2. welche spannung darf ich maximal an den BC 109C anlegen?
    • 3. wie viel strom kann der BC 109C maximal schalten?
    • 4. ist der BC 109C empfindlich gegenüber statischer aufladung (esd)?
    • 5. wo finde ich das datenblatt für den BC 109C?
    • 6. kann ich den BC 109C durch einen anderen transistor ersetzen?
    • 7. wie erkenne ich die anschlüsse des BC 109C (emitter, basis, kollektor)?

Entdecke den BC 109C: Dein Schlüssel zu präziser Elektronik

In der Welt der Elektronik, wo Präzision und Zuverlässigkeit den Unterschied machen, ist der BC 109C Bipolartransistor ein unverzichtbares Bauteil. Dieser NPN-Transistor im TO-18 Gehäuse ist mehr als nur ein Bauteil; er ist ein Versprechen für exzellente Leistung und langanhaltende Funktionalität in einer Vielzahl von Anwendungen. Ob im Audiobereich, in Verstärkern oder in Steuerungsschaltungen – der BC 109C ist ein Partner, auf den du dich verlassen kannst.

Stell dir vor, du baust einen Verstärker, der kristallklaren Klang liefert, oder eine Steuerung, die präzise auf jede Eingabe reagiert. Mit dem BC 109C wird diese Vision Wirklichkeit. Seine robusten Spezifikationen, gepaart mit seiner kompakten Bauform, machen ihn zur idealen Wahl für anspruchsvolle Projekte.

Technische Daten, die überzeugen

Der BC 109C ist nicht einfach nur ein Transistor; er ist das Ergebnis sorgfältiger Entwicklung und Fertigung. Hier sind die technischen Daten, die ihn auszeichnen:

  • Transistor-Typ: NPN
  • Maximale Kollektor-Emitter-Spannung (Vce): 25V
  • Maximaler Kollektorstrom (Ic): 0,2A (200mA)
  • Verlustleistung (Pd): 0,6W
  • Gehäuse: TO-18

Diese Spezifikationen ermöglichen es dir, den BC 109C in einer Vielzahl von Schaltungen einzusetzen, ohne Kompromisse bei Leistung oder Zuverlässigkeit einzugehen.

Anwendungsbereiche, die begeistern

Die Vielseitigkeit des BC 109C kennt kaum Grenzen. Er findet Anwendung in:

  • Audioverstärkern: Für klaren und verzerrungsfreien Klang.
  • Kleinsignalverstärkern: Um schwache Signale zuverlässig zu verstärken.
  • Schaltkreisen: Als schneller und effizienter Schalter.
  • Oszillatoren: Für stabile und präzise Frequenzerzeugung.
  • Steuerungen: Zur Ansteuerung von Relais, LEDs und anderen Lasten.

Denk an die Möglichkeiten: Ein DIY-Audioverstärker, der deine Lieblingsmusik in Studioqualität wiedergibt, oder eine ausgeklügelte Steuerung für dein Smart-Home-Projekt. Der BC 109C macht es möglich.

Das TO-18 Gehäuse: Kompakt und zuverlässig

Das TO-18 Gehäuse des BC 109C ist nicht nur klein, sondern auch robust. Es schützt den Transistor vor äußeren Einflüssen und sorgt für eine zuverlässige Verbindung zu deiner Schaltung. Seine kompakte Bauform ermöglicht es, den BC 109C auch in beengten Umgebungen einzusetzen.

Warum der BC 109C die richtige Wahl ist

In einer Welt, die von komplexen Technologien geprägt ist, bietet der BC 109C eine einfache und effektive Lösung für viele elektronische Herausforderungen. Seine Zuverlässigkeit, Vielseitigkeit und kompakte Bauform machen ihn zur idealen Wahl für Hobbybastler, Studenten und professionelle Elektroniker.

Stell dir vor, du stehst vor einem komplexen Problem und suchst nach einer Lösung, die nicht nur funktioniert, sondern auch Spaß macht. Der BC 109C ist mehr als nur ein Bauteil; er ist ein Werkzeug, das dir hilft, deine Ideen zu verwirklichen und deine Projekte zum Leben zu erwecken.

Technische Details im Überblick

Für alle, die es genau wissen wollen, hier eine detailliertere Übersicht über die technischen Daten des BC 109C:

Parameter Wert Einheit
Kollektor-Emitter-Spannung (Vce) 25 V
Kollektor-Basis-Spannung (Vcb) 30 V
Emitter-Basis-Spannung (Veb) 5 V
Kollektorstrom (Ic) 0,2 A
Verlustleistung (Pd) 0,6 W
DC Stromverstärkung (hFE) Typisch 200 (abhängig von Ic und Vce) –
Übergangsfrequenz (fT) 150 MHz
Betriebstemperatur -55 bis +150 °C

Diese Tabelle gibt dir einen umfassenden Überblick über die Leistungsfähigkeit des BC 109C und hilft dir, ihn optimal in deine Schaltungen zu integrieren.

Mit dem BC 109C investierst du nicht nur in ein elektronisches Bauteil, sondern in ein Werkzeug, das dir hilft, deine kreativen Visionen zu verwirklichen. Ob du ein erfahrener Elektroniker oder ein begeisterter Anfänger bist, der BC 109C ist ein Partner, auf den du dich verlassen kannst. Lass dich von seinen Möglichkeiten inspirieren und entdecke die Freude am Bauen und Experimentieren!

Sicherheitshinweise

Auch wenn der BC 109C ein robustes Bauteil ist, sollten bei der Verwendung einige Sicherheitshinweise beachtet werden, um Schäden am Transistor oder an der Schaltung zu vermeiden:

  • Maximale Werte beachten: Überschreite niemals die maximal zulässigen Werte für Spannung, Strom und Verlustleistung.
  • ESD-Schutz: Bipolartransistoren können empfindlich auf elektrostatische Entladungen (ESD) reagieren. Trage beim Umgang mit dem BC 109C einen ESD-Schutz oder arbeite auf einer ESD-sicheren Unterlage.
  • Korrekte Polung: Achte auf die korrekte Polung beim Einbau des Transistors. Eine falsche Polung kann zu Beschädigungen führen.
  • Kühlung: Bei höheren Strömen oder Verlustleistungen kann eine Kühlung des Transistors erforderlich sein, um eine Überhitzung zu vermeiden.
  • Sicherheitsvorkehrungen: Bevor du an einer Schaltung arbeitest, stelle sicher, dass sie spannungsfrei ist.

Indem du diese Sicherheitshinweise beachtest, kannst du die Lebensdauer des BC 109C verlängern und die Sicherheit deiner Projekte gewährleisten.

Alternativen zum BC 109C

Obwohl der BC 109C ein hervorragender Transistor für viele Anwendungen ist, gibt es Situationen, in denen andere Transistoren möglicherweise besser geeignet sind. Hier sind einige Alternativen, die du in Betracht ziehen könntest:

  • BC547/BC548/BC549: Diese Transistoren sind weit verbreitet und bieten ähnliche Eigenschaften wie der BC 109C. Sie sind in verschiedenen Varianten mit unterschiedlichen Verstärkungsfaktoren erhältlich.
  • 2N3904: Ein weiterer beliebter NPN-Transistor mit guten Allround-Eigenschaften. Er ist in einem TO-92 Gehäuse erhältlich und kann eine gute Alternative sein, wenn ein höheres Stromvermögen erforderlich ist.
  • 2N2222: Dieser Transistor ist bekannt für seine hohe Schaltgeschwindigkeit und sein höheres Stromvermögen im Vergleich zum BC 109C.

Die Wahl des richtigen Transistors hängt immer von den spezifischen Anforderungen deiner Schaltung ab. Vergleiche die technischen Daten und wähle den Transistor, der am besten zu deinen Bedürfnissen passt.

BC 109C kaufen: Dein Projekt beginnt hier!

Der BC 109C ist mehr als nur ein Bauteil; er ist die Basis für deine kreativen Projekte. Bestelle ihn jetzt und starte durch! Mit seiner Zuverlässigkeit, Vielseitigkeit und einfachen Handhabung ist er der perfekte Partner für alle, die ihre elektronischen Ideen zum Leben erwecken wollen. Warte nicht länger und lass dich von den Möglichkeiten des BC 109C inspirieren!

FAQ – Häufig gestellte Fragen zum BC 109C

Hier findest du Antworten auf häufige Fragen zum BC 109C:

1. was ist der BC 109C und wofür wird er verwendet?

Der BC 109C ist ein NPN-Bipolartransistor, der in vielen elektronischen Schaltungen als Verstärker oder Schalter eingesetzt wird. Er eignet sich besonders gut für Audioanwendungen und Kleinsignalverstärker.

2. welche spannung darf ich maximal an den BC 109C anlegen?

Die maximale Kollektor-Emitter-Spannung (Vce) beträgt 25V. Es ist wichtig, diesen Wert nicht zu überschreiten, um Schäden am Transistor zu vermeiden.

3. wie viel strom kann der BC 109C maximal schalten?

Der maximale Kollektorstrom (Ic) beträgt 0,2A (200mA). Auch hier gilt: diesen Wert nicht überschreiten.

4. ist der BC 109C empfindlich gegenüber statischer aufladung (esd)?

Ja, wie die meisten Bipolartransistoren kann auch der BC 109C empfindlich auf elektrostatische Entladungen reagieren. Es ist ratsam, beim Umgang mit dem Transistor ESD-Schutzmaßnahmen zu treffen.

5. wo finde ich das datenblatt für den BC 109C?

Das Datenblatt für den BC 109C findest du in der Regel auf den Webseiten der Hersteller oder bei Elektronik-Distributoren. Eine schnelle Suche im Internet mit dem Suchbegriff „BC 109C Datenblatt“ führt dich in der Regel zum Ziel.

6. kann ich den BC 109C durch einen anderen transistor ersetzen?

Ja, es gibt verschiedene Alternativen zum BC 109C, wie z.B. den BC547 oder den 2N3904. Achte jedoch darauf, dass die technischen Daten des Ersatztransistors den Anforderungen deiner Schaltung entsprechen.

7. wie erkenne ich die anschlüsse des BC 109C (emitter, basis, kollektor)?

Die Pinbelegung des BC 109C (TO-18 Gehäuse) ist (von links nach rechts, wenn man auf die flache Seite des Gehäuses schaut): Emitter, Basis, Kollektor. Es ist ratsam, das Datenblatt des Herstellers zur Überprüfung heranzuziehen.

Bewertungen: 4.6 / 5. 443
